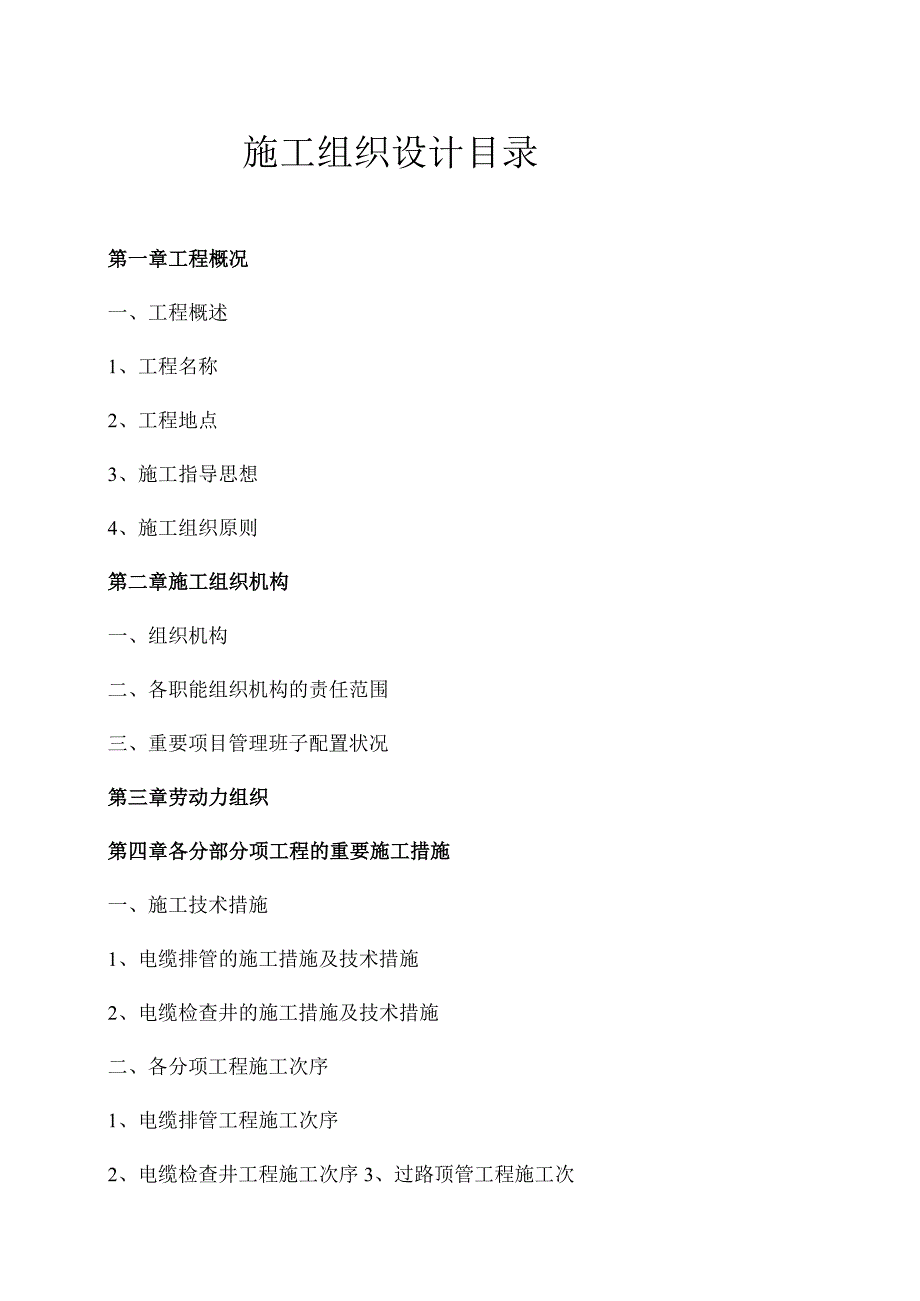

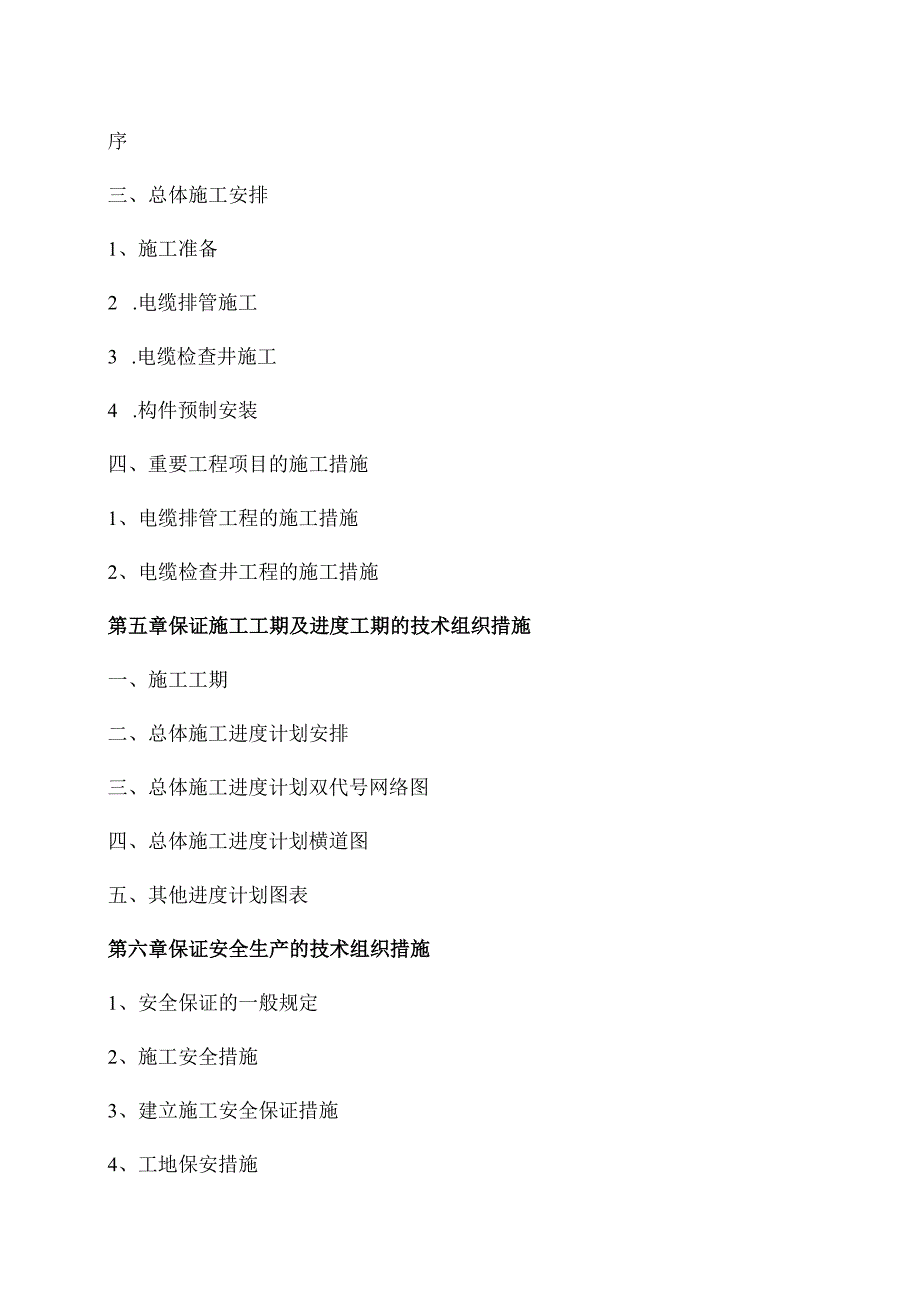

1、施工组织设计目录第一章工程概况一、工程概述1、工程名称2、工程地点3、施工指导思想4、施工组织原则第二章施工组织机构一、组织机构二、各职能组织机构的责任范围三、重要项目管理班子配置状况第三章劳动力组织第四章各分部分项工程的重要施工措施一、施工技术措施1、电缆排管的施工措施及技术措施2、电缆检查井的施工措施及技术措施二、各分项工程施工次序1、电缆排管工程施工次序2、电缆检查井工程施工次序3、过路顶管工程施工次序三、总体施工安排1、施工准备2 .电缆排管施工3 .电缆检查井施工4 .构件预制安装四、重要工程项目的施工措施1、电缆排管工程的施工措施2、电缆检查井工程的施工措施第五章保证施工工期及进度

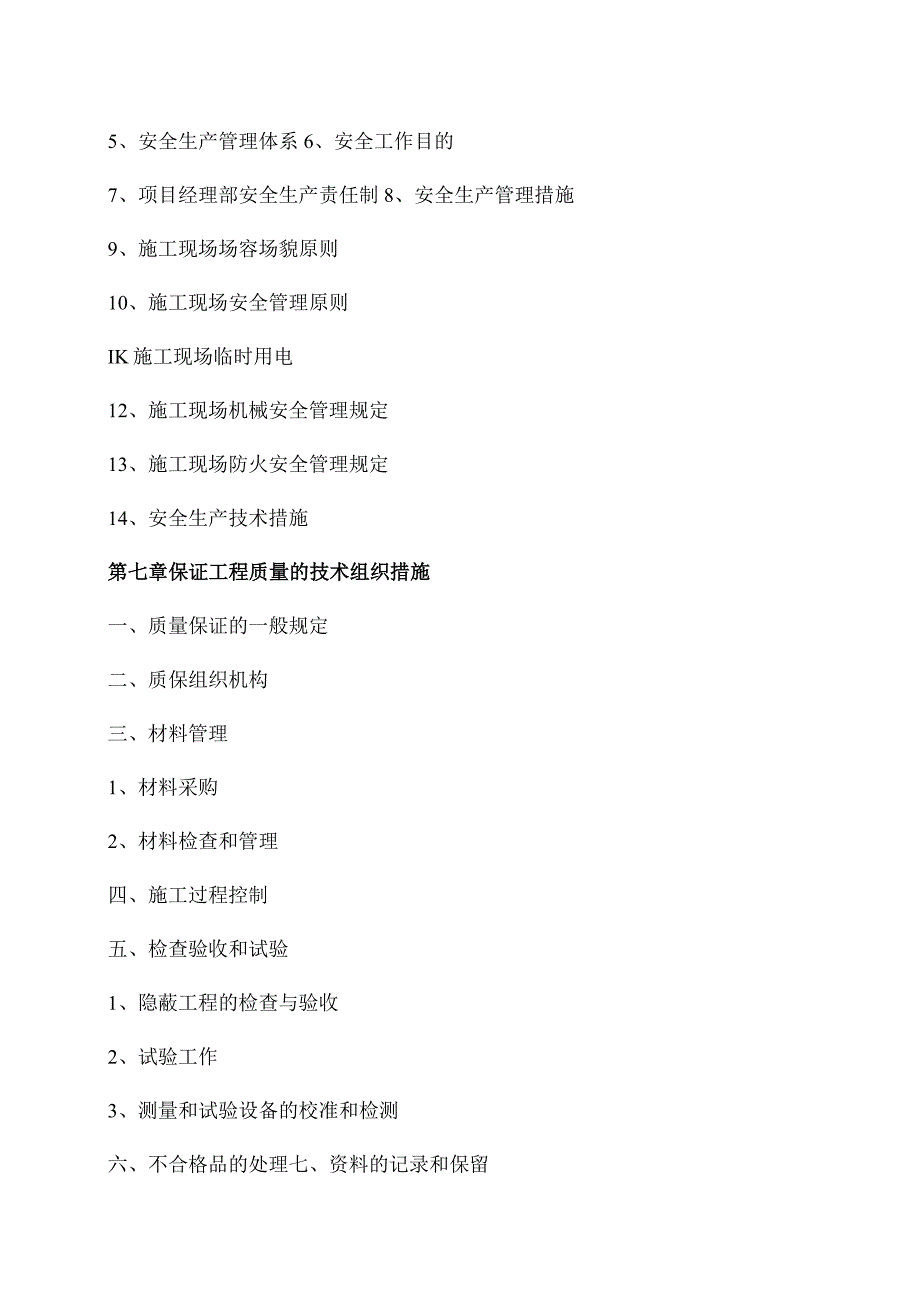

2、工期的技术组织措施一、施工工期二、总体施工进度计划安排三、总体施工进度计划双代号网络图四、总体施工进度计划横道图五、其他进度计划图表第六章保证安全生产的技术组织措施1、安全保证的一般规定2、施工安全措施3、建立施工安全保证措施4、工地保安措施5、安全生产管理体系6、安全工作目的7、项目经理部安全生产责任制8、安全生产管理措施9、施工现场场容场貌原则10、施工现场安全管理原则IK施工现场临时用电12、施工现场机械安全管理规定13、施工现场防火安全管理规定14、安全生产技术措施第七章保证工程质量的技术组织措施一、质量保证的一般规定二、质保组织机构三、材料管理1、材料采购2、材料检查和管理四、施工过
3、程控制五、检查验收和试验1、隐蔽工程的检查与验收2、试验工作3、测量和试验设备的校准和检测六、不合格品的处理七、资料的记录和保留八、工程质量控制的详细措施1、电缆排管，电缆检查井施工质量的详细措施2、施工阶段质量控制系统的组织机构3、质量检查措施九、质量保证资料第一章工程概况一、工程简介1、工程名称：2、工程地点3、工程建设业主：4、工程质量、安全、文明原则4.1质量原则：合格工程4.2安全生产管理目的：合格4.3文明施工管理目的：合格二、工程概况总工程量为电缆管500米，砌筑电缆井11座。由于本工程施工工期紧,投入机械设备多，施工管理人员、劳动力多，因此在施工过程中必须以系统工程理论进行总体
4、规划，工期以网络计划技术进行动态管理，质量以全面质量管理体系进行工序控制。三、施工指导思想精心组织，合理安排，保证优质工程，争创样板工程；文明施工，守约重誉；安全高效，保证工期。以质量求生存，以信誉求发展。四、施工组织原则根据工程规模、工期规定、工程特点、施工工艺和地质条件，按“统一指挥、网络管理、分项负责、全面推进”的施工原则组织多工序立体交叉平行流水作业，充足运用时间、空间互相配合，将沟槽开挖、电缆排管铺设、电缆检查井施工、构件制作安装、土方回填等工作有机地组合起来，有序地全面开展施工。第二章施工组织机构一、组织机构由于本工程施工工期紧，因此我企业领导十分重视本项目的工程施工，投入大量的管
5、理人员和技术人员开展施工。大学源开闭所电缆排管工程施工项目经理部，在企业总经理的领导下，实行项目经理负责制。并在项目经理部设置对应的管理部门和生产组织机构，详见施工组织机构框图。施工组织机构框图二、各职能组织机构的责任范围1、生产负责人：负责计划、记录、生产调度、施工管理。2、质检员：负责工程质量监督、检查、组织作业人员开展自检、互检,保证质量到达优良原则，争创样板工程。3、安全员：负责施工现场的安全工作，包括生产安全、用电安全、机械设备使用安全、防火安全、防盗，保证整个项目无任何安全事故发生4、技术负责人：负责工程预决算工作，并负责与建设业主签订协议，根据协议搞好协议管理工作。5、质量管理小
6、组：详细负责本工程的质量管理，开展多种形式的质量管理活动，对工程管理过程中出现的多种问题提出处理意见，并跟踪处理状况。6、监视测量组：详细负责本工程的测量放线工作，向业主和监理单位索取有效的测量原始资料，建立施工控制网，保证工程质量符合设计规定。7、电缆井作业组：严格按照制定的施工计划进度，投入足够的机械设备和劳动力施工，保证工程按期完毕。8、管群作业组：严格按照制定的施工计划进度和质量管理目的，投入足够的机械设备和劳动力进行安全文明施工，保证工程按期完毕。9、构件制安组：严格按照制定的施工计划进度和质量管理目的，投入足够的机械设备和劳动力进行安全文明施工，保证工程按期完毕。第三章劳动力组织考
7、虑该工程的总工期为30天。其工程量大，工期非常紧促，因此我企业在本项目施工过程中必须投入足够的劳动力以满足工程进度的需要，除此之外，还应对劳动力进行优化组合并进行多元化管理，各分项工程的施工人员按工程进度状况和工程进度对劳动力的需求量状况提前进场。二、劳动力需求量的计算根据工程进度横道图和工程进度网络计划，概略计算各网络结点间所对应的工程量，再根据各分项工程所对应的定额劳动力含量计算各分项工程所需要的!劳动力。三、劳动力组织计划表和劳动力曲线表（2）劳动力安排计划表大学源开闭所电缆排管工程单位：人工种按工程施工阶段投入劳动力状况5天IO天15天20天25天30天管理员555555操作工1015
8、15151515砌工88888电工22221杂工555552注：1、投标人应按所列格式提交包括分包人在内的估计劳动力计划表。2、本计划表是以每班八小时工作制为基础编制的。第四章各分部分项工程的重要施工措施一、施工技术措施1、电缆排管的施工技术措施1.l采用挖掘机开挖，人工配合的措施进行电缆沟槽基础施工，沟槽基础形成后由人工整平并进行地板碎的浇筑。1. 2电缆排管的铺设和埋砂所有由人工进行，逐层管间间距和埋砂厚度规定符合设计尺寸，必须使砂和排管形成密实的整体。1.3电缆埋设完毕后进行土方回填回填时分层进行。每层厚度不超过15Cm由人工进行扎实。余土由汽车运至弃置场。2、电缆井的施工技术措施2.
9、1由挖掘机开挖出基础，然后由人工平整并浇筑碎地板。2.2人工砌筑电缆井墙体并按设计规定预埋L10010电缆支架。2.3盖板所有预制，安装时采用机械吊装，人工配合。盖板安装完后进行土方回填并扎实，余土运至弃置场。我司拟在我司预制厂进行盖板构件的生产。如业重规定订购，我方将通过周密查找并筛选出合格的供应商，与之签定供应协议。二、各分项工程施工次序1、电缆排管的施工次序1.1测量放线。1.2沟槽土方开挖及底板碎浇筑。1. 3电缆排管的铺设。1. 4土方回填扎实、余土弃运。2、电缆检查井的施工次序2. 1底板基础开挖及碎浇筑。2. 2砌筑墙体及预埋铁件制安。2.3盖板的安装。2. 4土方回填扎实、余土
10、弃运。三、总体施工安排本工程的重要分项工程分别为施工准备、电缆排管施工、电缆检查井施工、构件预制安装等四项工程施工。各分项工程总体施工安排如下：1、施工准备2、电缆排管施工2、1沟槽基础施工采用机械开挖，人工配合的措施施工。2、2电缆管群施工采用人工为主，机械辅助的措施施工。重要安排在动工后第1天第28天、历时28天。3、电缆检查井施工3. 1电缆井施工安排在动工后第8天第28天施工，历时20天。4、竣工收尾：安排在动工后第28天第30天进行，历时2天。四、重要工程项目的施工措施一、电缆排管的施工措施1.1 施工测量放样在施工前的准备工作阶段，即组织技术人员对业主交付的平面控制点和水准点进行复
11、测，按150米左右日勺间距设置临时水准点，并与高程基准点进行闭合，闭合差不大于规范规定。高程控制底板高程放样均采用自动安平水准仪测量。施工控制网及施工水准起算点均应设置在不受干扰，牢固可靠，且通视条件良好，便于控制日勺地方。在按图控制轴线和高程的前提下，还要重点考虑本工程与主体道路和人行道的高程吻合。以局部服从整体，为整体美观发明条件。1. 2沟槽施工沟槽土方开挖沟槽施工采用梯形断面开挖，以机械为主，人工配合。采用直槽形式开挖。在开挖时严格控制沟底设计标高，机械开挖应保留IOCnl用人工清底,以免机械作业超挖扰动沟槽底原状土。如碰到不良土壤，以书面形式汇报业主和监理工程师，经同意后再作施工处理
12、。开挖时做好基坑排水工作，两侧对称挖排水沟的截面积15CmXl5cm为宜。施工前和施工过程中考虑地表水的排除及基坑中积水日勺抽排，保证混凝土底板在无水环境下施工。基坑开挖期间，基坑附近不堆放弃土和建筑材料，做到文明施工。开挖基坑时，如碰到不良土壤应合适加大放坡，保证槽底作业面。沟槽混凝土底板施工施工前，对沟槽底板进行整平，放出沟槽中心线，按设计的高度和宽度运用沟槽土模浇筑混凝土底板。混凝土标号为C15,采用商品混凝土，厚度10cm。浇筑时严格按规定振捣，直到完全密实为止。浇筑后进行收光并做到及时养护，保证混凝土日勺强度。沟槽底板应3%。朝排水方向放坡，以便电缆沟的排水。电缆排管日勺铺设铺设电缆
13、排管，并在管沟管间空隙填砂，用木棒捣实，使砂在管外壁形成圆弧状管床。排管的铺设，每段的接头要错开布置，保证连接严密，不得有砂粒渗透。根据施工规定进行逐层排管的铺设，待最上层排管铺设完后，再铺IOCm厚的中砂垫层。最终采用灌水的措施将砂深入沉降，使砂与电缆排管形成密实的整体。土方回填电缆排管铺设竣工后，进行土方回填，以机械为主，人工配合。分层回填，每层厚度为15cm,并进行扎实。回填的I高度与主体道路路面高程吻合。余土用自卸汽车运至余土弃置场。2、电缆检查井的施工技术措施2. 1底板施工在基坑开挖成型后，再浇筑C20混凝土厚IOCnb底板周围预留部分为24cm,以便与砌墙砂浆结合外，其他部分规定
14、收光。在混凝土浇筑完毕一至两天后，方可砌墙。2.2墙体砌筑电缆检查井墙体采用MUlO灰砂砖,M7.5水泥砂浆砌筑，内壁原浆勾缝。为了保证砂浆的质量，均采用机械拌和。砌砖墙做到砂浆饱满，上下错缝,层次平顺。墙体砌筑完毕后，内壁用1：2的水泥砂浆抹面2cm厚，收光后同底板混凝土一同养生。沟内壁连接井墙体外角规定收圆，以防后来破坏电缆检查井外皮。电缆支架采用LlOOXlo热镀锌角铁，按设计规定进行预埋。电缆检查井内设管道与附近的排水管机通，以免导致积水。2.3电缆井盖板我司拟在我司预制厂进行盖板构件的生产。盖板采用C20商品混凝土浇筑，钢筋Q235,I级制作，模板采用0.8Cln厚的钢板制作。盖板的
15、几何尺寸必须到达设计原则，线条与人行道的方格保持一致，且面层光滑纹理清晰。此外，准备100nI2的防晒棚，以防盖板浇筑制作时，被雨水冲刷和烈日爆晒。盖板安装时，采用机械吊装，人工配合的方式进行。盖板的横坡必须同人行道横坡一致。每块盖板须加提手孔，以便此后起盖检查。2.5土方回填在盖板安装竣工后，对电缆井外围进行土方回填，分层进行，每层厚度不超过15Cnl并由人工进行扎实。余土由汽车运至弃置场。3、顶管施工措施3.1 过路顶管，共16孔管材为MPP管，热熔粘接。3.2 施工准备首先对拟穿越地段进行踏勘，查明该地段建筑基础、地下障碍物及地下公用管线的种类、位置、埋深、走向以及管材、尺寸。再运用管线探测仪深入确定地下多种管线日勺走向及深度。最终根据有关部门日勺管位交底进行复核。2 .查明拟穿越地段的土层构造、分布特性和工程地质性质。3、场地平
