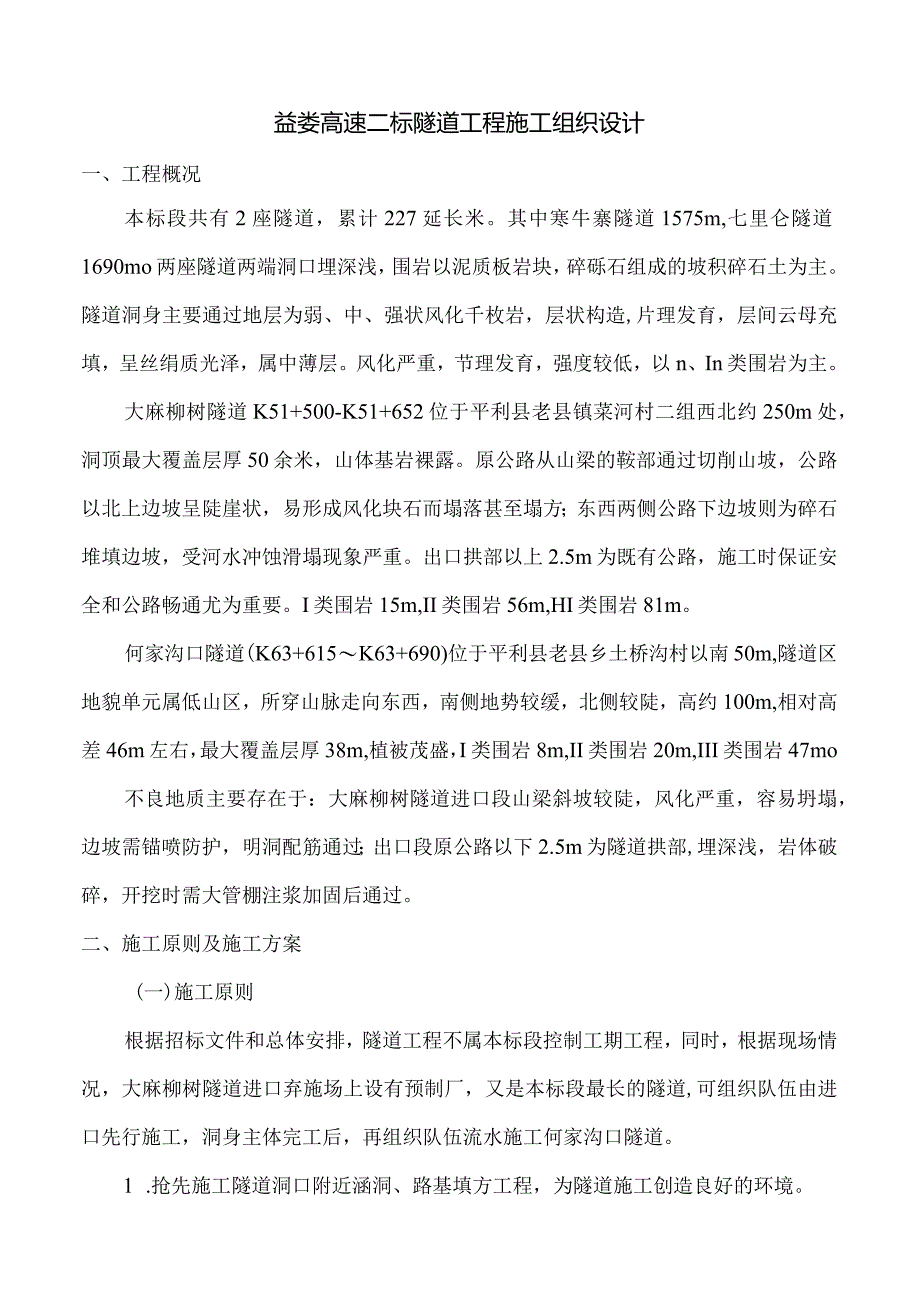

1、益娄高速二标隧道工程施工组织设计一、工程概况本标段共有2座隧道，累计227延长米。其中寒牛寨隧道1575m,七里仑隧道1690mo两座隧道两端洞口埋深浅，围岩以泥质板岩块，碎砾石组成的坡积碎石土为主。隧道洞身主要通过地层为弱、中、强状风化千枚岩，层状构造,片理发育，层间云母充填，呈丝绢质光泽，属中薄层。风化严重，节理发育，强度较低，以n、In类围岩为主。大麻柳树隧道K51+500-K51+652位于平利县老县镇菜河村二组西北约250m处，洞顶最大覆盖层厚50余米，山体基岩裸露。原公路从山梁的鞍部通过切削山坡，公路以北上边坡呈陡崖状，易形成风化块石而塌落甚至塌方；东西两侧公路下边坡则为碎石堆填边
2、坡，受河水冲蚀滑塌现象严重。出口拱部以上2.5m为既有公路，施工时保证安全和公路畅通尤为重要。I类围岩15m,II类围岩56m,HI类围岩81m。何家沟口隧道(K63+615K63+690)位于平利县老县乡土桥沟村以南50m,隧道区地貌单元属低山区，所穿山脉走向东西，南侧地势较缓，北侧较陡，高约100m,相对高差46m左右，最大覆盖层厚38m,植被茂盛，I类围岩8m,II类围岩20m,III类围岩47mo不良地质主要存在于：大麻柳树隧道进口段山梁斜坡较陡，风化严重，容易坍塌，边坡需锚喷防护，明洞配筋通过；出口段原公路以下2.5m为隧道拱部,埋深浅，岩体破碎，开挖时需大管棚注浆加固后通过。二、施

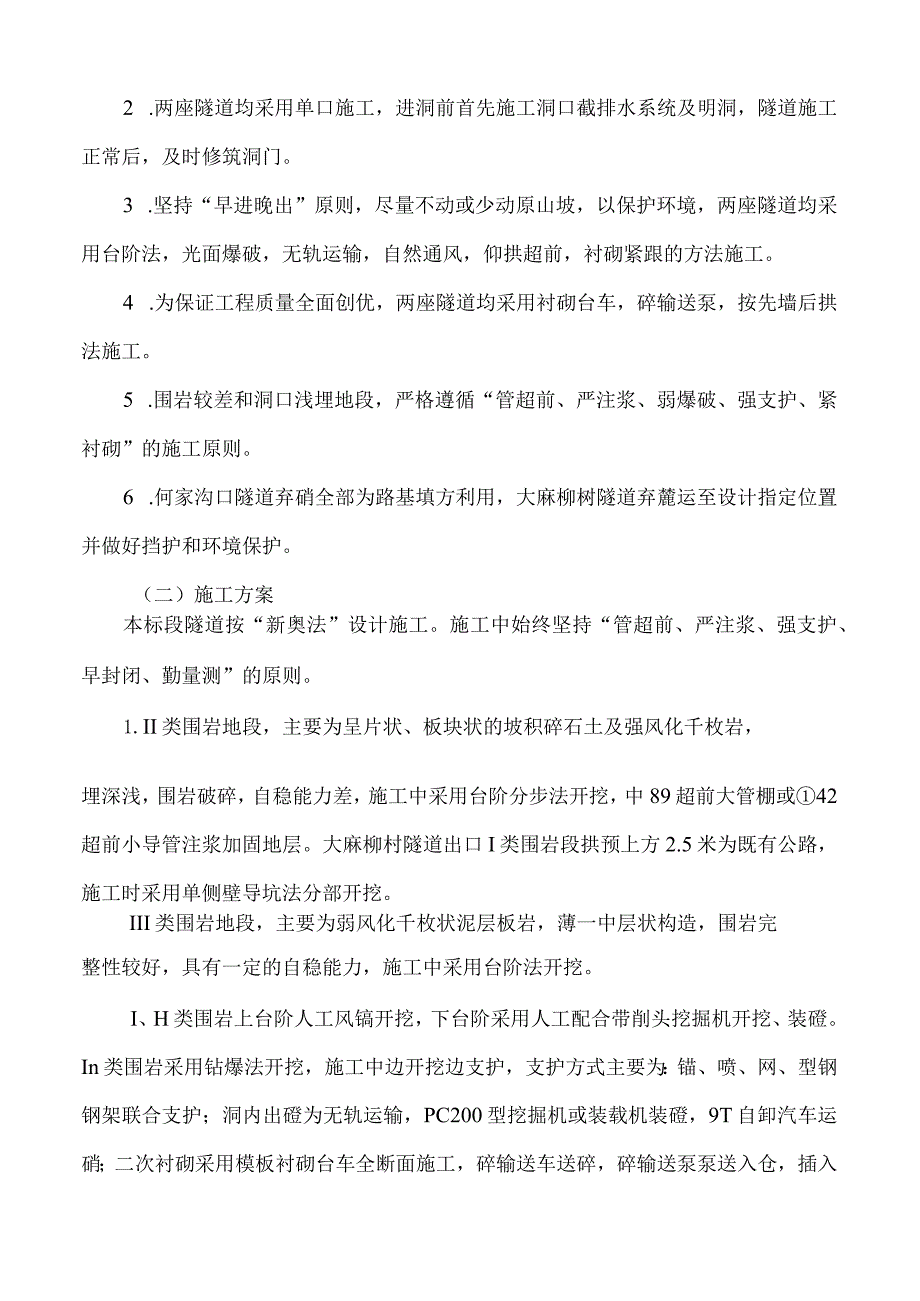

3、工原则及施工方案(一)施工原则根据招标文件和总体安排，隧道工程不属本标段控制工期工程，同时，根据现场情况，大麻柳树隧道进口弃施场上设有预制厂，又是本标段最长的隧道,可组织队伍由进口先行施工，洞身主体完工后，再组织队伍流水施工何家沟口隧道。1 .抢先施工隧道洞口附近涵洞、路基填方工程，为隧道施工创造良好的环境。2 .两座隧道均采用单口施工，进洞前首先施工洞口截排水系统及明洞，隧道施工正常后，及时修筑洞门。3 .坚持“早进晚出”原则，尽量不动或少动原山坡，以保护环境，两座隧道均采用台阶法，光面爆破，无轨运输，自然通风，仰拱超前，衬砌紧跟的方法施工。4 .为保证工程质量全面创优，两座隧道均采用衬砌台
4、车，碎输送泵，按先墙后拱法施工。5 .围岩较差和洞口浅埋地段，严格遵循“管超前、严注浆、弱爆破、强支护、紧衬砌”的施工原则。6 .何家沟口隧道弃硝全部为路基填方利用，大麻柳树隧道弃麓运至设计指定位置并做好挡护和环境保护。（二）施工方案本标段隧道按“新奥法”设计施工。施工中始终坚持“管超前、严注浆、强支护、早封闭、勤量测”的原则。1.II类围岩地段，主要为呈片状、板块状的坡积碎石土及强风化千枚岩，埋深浅，围岩破碎，自稳能力差，施工中采用台阶分步法开挖，中89超前大管棚或42超前小导管注浆加固地层。大麻柳村隧道出口I类围岩段拱预上方2.5米为既有公路，施工时采用单侧壁导坑法分部开挖。III类围岩地

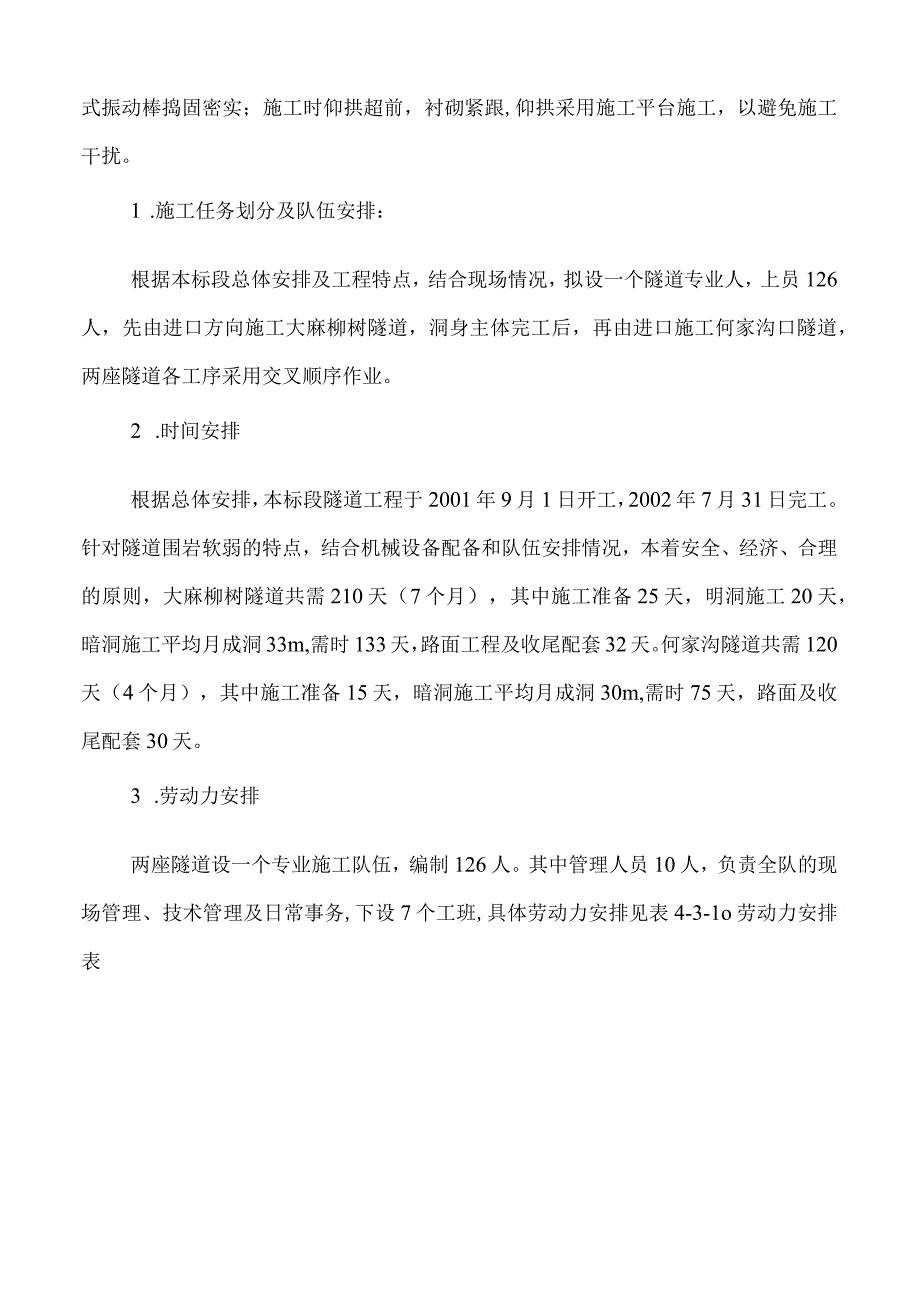

5、段，主要为弱风化千枚状泥层板岩，薄一中层状构造，围岩完整性较好，具有一定的自稳能力，施工中采用台阶法开挖。I、H类围岩上台阶人工风镐开挖，下台阶采用人工配合带削头挖掘机开挖、装磴。In类围岩采用钻爆法开挖，施工中边开挖边支护，支护方式主要为：锚、喷、网、型钢钢架联合支护；洞内出磴为无轨运输，PC200型挖掘机或装载机装磴，9T自卸汽车运硝；二次衬砌采用模板衬砌台车全断面施工，碎输送车送碎，碎输送泵泵送入仓，插入式振动棒捣固密实；施工时仰拱超前，衬砌紧跟,仰拱采用施工平台施工，以避免施工干扰。1 .施工任务划分及队伍安排：根据本标段总体安排及工程特点，结合现场情况，拟设一个隧道专业人，上员126
6、人，先由进口方向施工大麻柳树隧道，洞身主体完工后，再由进口施工何家沟口隧道，两座隧道各工序采用交叉顺序作业。2 .时间安排根据总体安排，本标段隧道工程于2001年9月1日开工，2002年7月31日完工。针对隧道围岩软弱的特点，结合机械设备配备和队伍安排情况，本着安全、经济、合理的原则，大麻柳树隧道共需210天（7个月），其中施工准备25天，明洞施工20天，暗洞施工平均月成洞33m,需时133天，路面工程及收尾配套32天。何家沟隧道共需120天（4个月），其中施工准备15天，暗洞施工平均月成洞30m,需时75天，路面及收尾配套30天。3 .劳动力安排两座隧道设一个专业施工队伍，编制126人。其中
7、管理人员10人，负责全队的现场管理、技术管理及日常事务,下设7个工班,具体劳动力安排见表4-3-1o劳动力安排表表4-3-1序号工班名称劳力安排承担任务1开挖工班25负责洞身上台阶开挖，配合挖掘机扒硝，修整壁面，清理仰拱基底及工作面钻孔爆破工作。2风水电保障工班2负责洞内外水电的保障维修与检查、洞内排水工作3支护工班35安装锚杆、铺设钢筋网、安装钢架、喷射碎、超前小导管及大管棚加固施工4运输工班15出磴、卸琏、配合挖掘机或装载机装磴以及材料运输5测量工班3负责开挖炮眼的布置、净空检查，围岩量测6钢筋加工工班10负责锚杆、钢支撑、小导管、钢筋网等构件的加工7衬砌工班25负责防水层的铺设、衬砌台车
8、定位，碎浇筑台车整修、校养护8安全员1负责洞内外安全合计1164 .机械设备配置机械设备配套从本标段隧道工程特点出发，本着既要与施工方法相匹配，又能满足施工需要的原则，结合质量工期要求，做到既先进，又经济，合理配备。同时，还充分考虑设备的完好率和出勤率，拟投入本标段隧道施工的主要机械设备见表4-3-2o隧道主要施工机械设备配置表表4-3-2序号设备名称规格型号单位数量1挖掘机PC200-6台12装载机ZLC-40台13风动凿岩机YT-28台204衬砌台车自制简易台15简易架子台车自制简易台16碎输送车MR4510台27砂输送泵HBT30C台18碎湿喷机TK-961台19锚杆注浆泵MZ-I110
9、双液注浆泵2TG120/105台111砂浆搅拌机HJ1-352台112管棚钻机金星9000台113自卸汽车CQ3191台414碎振动棒插入式台815潜水泵200QJ20-120台116污水泵50WG台217电动空压机ZL2-10/8台118内燃空压机V-97台319柴油发电机组GF90台120碎搅拌机JS500台121液压切削头E64、独臂台122碎搅拌机JS350台1三、施工方法(一)施工测量1 .控制测量开工前，首先对设计单位交付的地面控制桩及永久性水准点进行复测，桩位复核无误后，在隧道口布设不少于3个固定式中线控制点和2个以上控制点,同时定期对控制点进行检查，保证其精度。2 .洞内测量先
10、将洞外控制点引入洞内，进行洞内测量，其主要内容有：施工中线测量、水准测量及断面施工测量。并定期对洞内中线点和水准点进行复测，以防移动。3 .洞内横断面测量采用断面激光测量仪进行横断面测量。(二)洞口段施工先进行路基拉槽，施工时采用人工配合挖掘机，辅以松动爆破，自上而下开挖，装载机装磴，自卸车配合运输。洞口附近有涵洞时，集中力量突击施工,为尽早进洞创造有利条件。1 .洞口边、仰坡施工先施作截、排水沟，再进行边、仰坡开挖，并按设计要求及时进行喷锚防护，以防围岩风化和雨水渗透引起坍塌或滑坡。2 .洞门及附属施工(1)洞门修筑隧道洞门在进洞施工正常后，尽早安排施工，力争在雨季前完成，以增强洞口稳定。(
11、2)洞门附属洞门附近的排水，截水设施，应配合洞门施工及早完成，并与路基排水系统连通。(3)注意事项进洞前必须完善截、排水工程。基础必须置于稳固的地基上。洞门碎应与洞内相邻的拱墙衬砌同时施工连成整体。洞门端墙的砌筑与回填应两侧同时进行，防止对衬砌产生偏压。对于两座隧道进出口坡面先进行必要的防护后，再开挖。(三)明洞施工1 .明洞施工方法本标段明洞在大麻柳树隧道进口K51+500K51+505段，长5m,明洞施工采用自上而下分台阶开挖，弱爆破，边开挖边防护，碎浇筑按先墙后拱法施工,并用浆砌片石及贫混凝土进行拱背回填。拱顶回填土石必须对称分层夯实，层厚不大于0.3m。2 .明洞与暗洞的衔接大麻柳树隧
12、道明洞施工完成后，首先对明洞顶及明暗衔接处的边仰坡防护加固，然后施作中89大管棚超前支护，管棚环向间距30cm,每根12m长。开挖暗洞时，每循环进尺控制在Im以内，同时架立型钢钢架，及时喷碎并紧跟衬砌。3 .施工注意事项边墙基础挖到设计标高后，核对地基承载力是否与设计要求相符，基础必须置于稳固的地基上。防水层施工时，必须清除干净拱背的灰尘污垢和积水，且应伸入隧道衬砌0.5mo作隔水层的粘土要严格选料，隔水层应与边仰坡搭接良好，封闭严密。明洞顶部设置的截水和排水设施应配合明洞施工，明洞排水盲沟要保持畅通、尽早完成。（四）洞身开挖1.LII类围岩开挖大麻柳树隧道出口K51+642-K51+652段
13、I类围岩,长IOm,拱顶以上2.5m,为既有公路，公路上边坡陡险，围岩破碎，为保证施工安全和公路畅通，采用89大管棚（L=12m）加固防护，单侧壁导坑法分部施工，其施工工艺流程见图4-3-1。开挖时将隧道断面分为左右两个半断面，先台阶法施工左半断面，初期支护紧跟，并施作中壁墙临时支撑（含锚喷钢架支护），左半断面上台阶施工Ilm后，再采用台阶法施工右半断面，逐渐拆除中壁墙临时支撑，初期支护紧跟；上、下台阶长度控制在35m,开挖进尺控制在0.51.0m,仰拱超前，二次模筑衬砌紧跟；上台阶人工风镐开挖，下台阶采用带切削头的PC200-6型挖掘机开挖，人工配合刷帮、清底。单侧壁导坑法开挖顺序见图4-3
14、-2。何家沟口隧道K63+615K63+623段I类围岩，K63+623K63+633及K63+680K63+690段II类围岩，大麻柳树隧道K51+505-K51+546及K51+627K51+642段H类围岩，累计84m。围岩破碎、自稳能力差，施工时全部采用台阶分步法开挖。I类围岩地段采用中89大管棚预注浆加固，11类围岩地段采用中42超前小导管预注浆加固，其施工工艺流程见图4-3-3。开挖时上台阶弧形导坑采用人工风镐开挖，11类围岩地段辅以弱爆破，上台阶硝体人工扒至下台阶由自卸汽车运出；下台阶采用PC200-6型挖掘机配置E64型液压切削头开挖，人工配合修整周壁岩体，上、下台阶长度控制在
