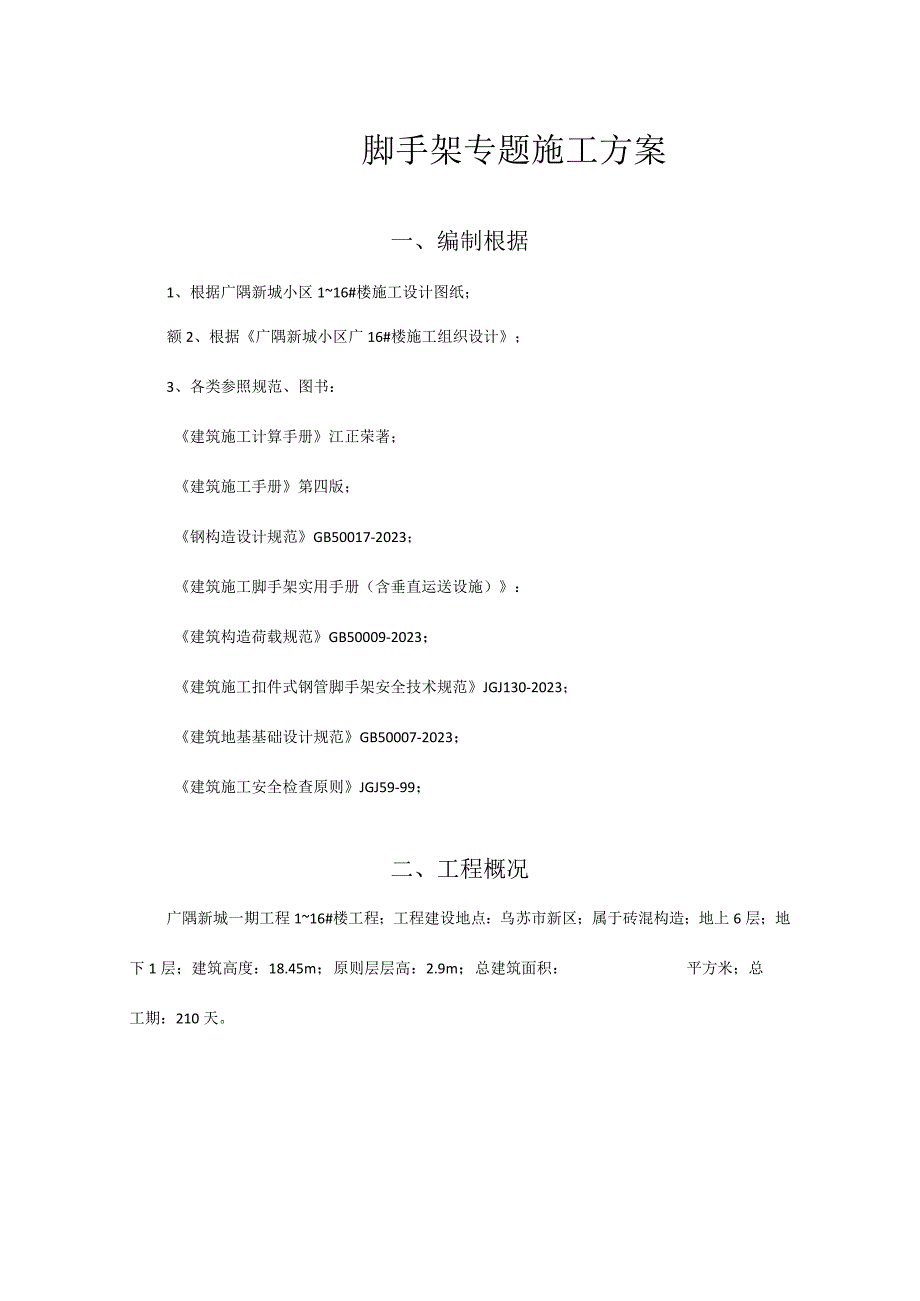

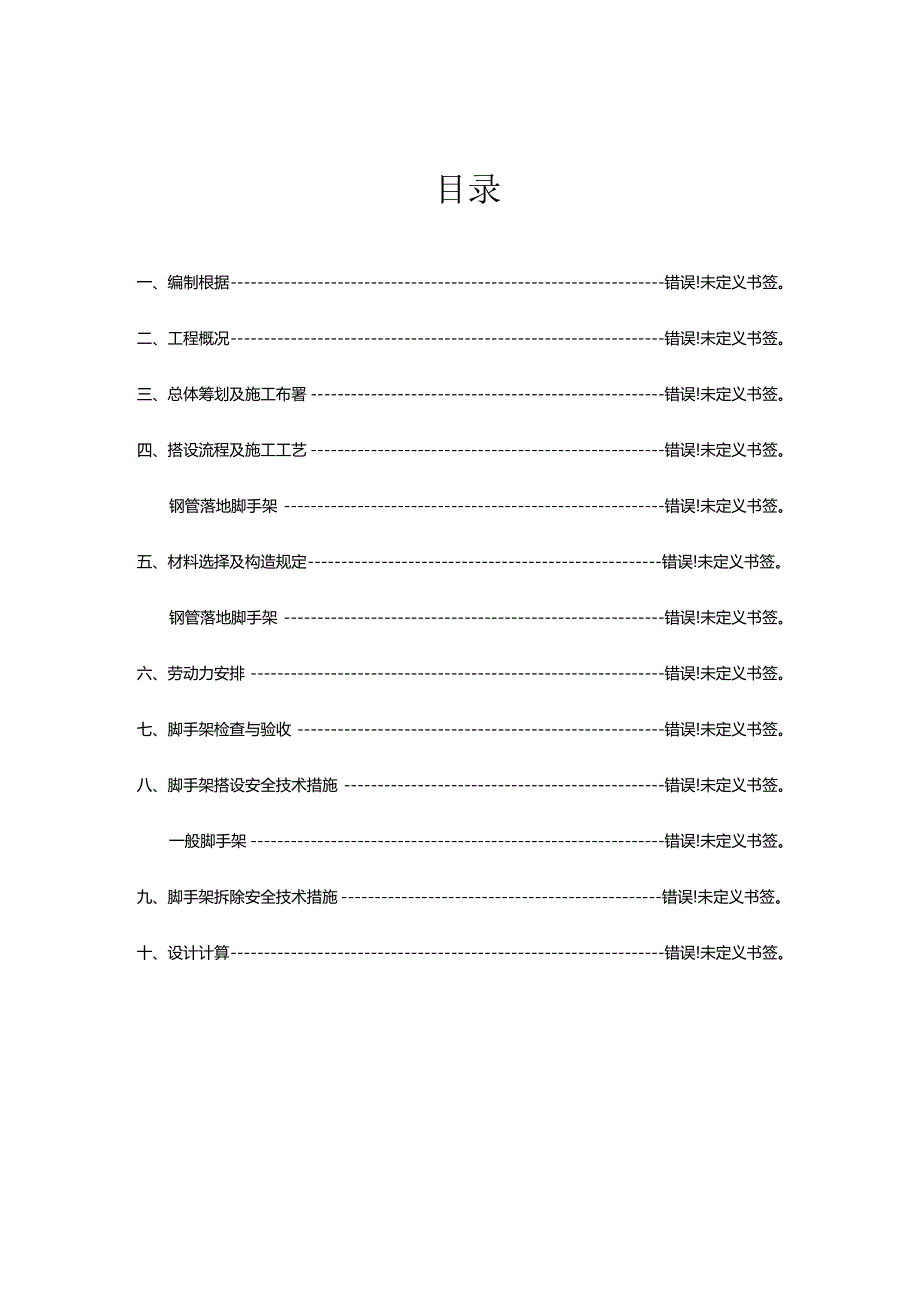

1、目录一、编制根据错误!未定义书签。二、工程概况错误!未定义书签。三、总体筹划及施工布署错误!未定义书签。四、搭设流程及施工工艺错误!未定义书签。钢管落地脚手架错误!未定义书签。五、材料选择及构造规定错误!未定义书签。钢管落地脚手架错误!未定义书签。六、劳动力安排错误!未定义书签。七、脚手架检查与验收错误!未定义书签。八、脚手架搭设安全技术措施错误!未定义书签。一般脚手架错误!未定义书签。九、脚手架拆除安全技术措施错误!未定义书签。十、设计计算错误!未定义书签。脚手架专题施工方案一、编制根据1、根据广隅新城小区116#楼施工设计图纸；额2、根据广隅新城小区广16#楼施工组织设计；3、各类参照规范

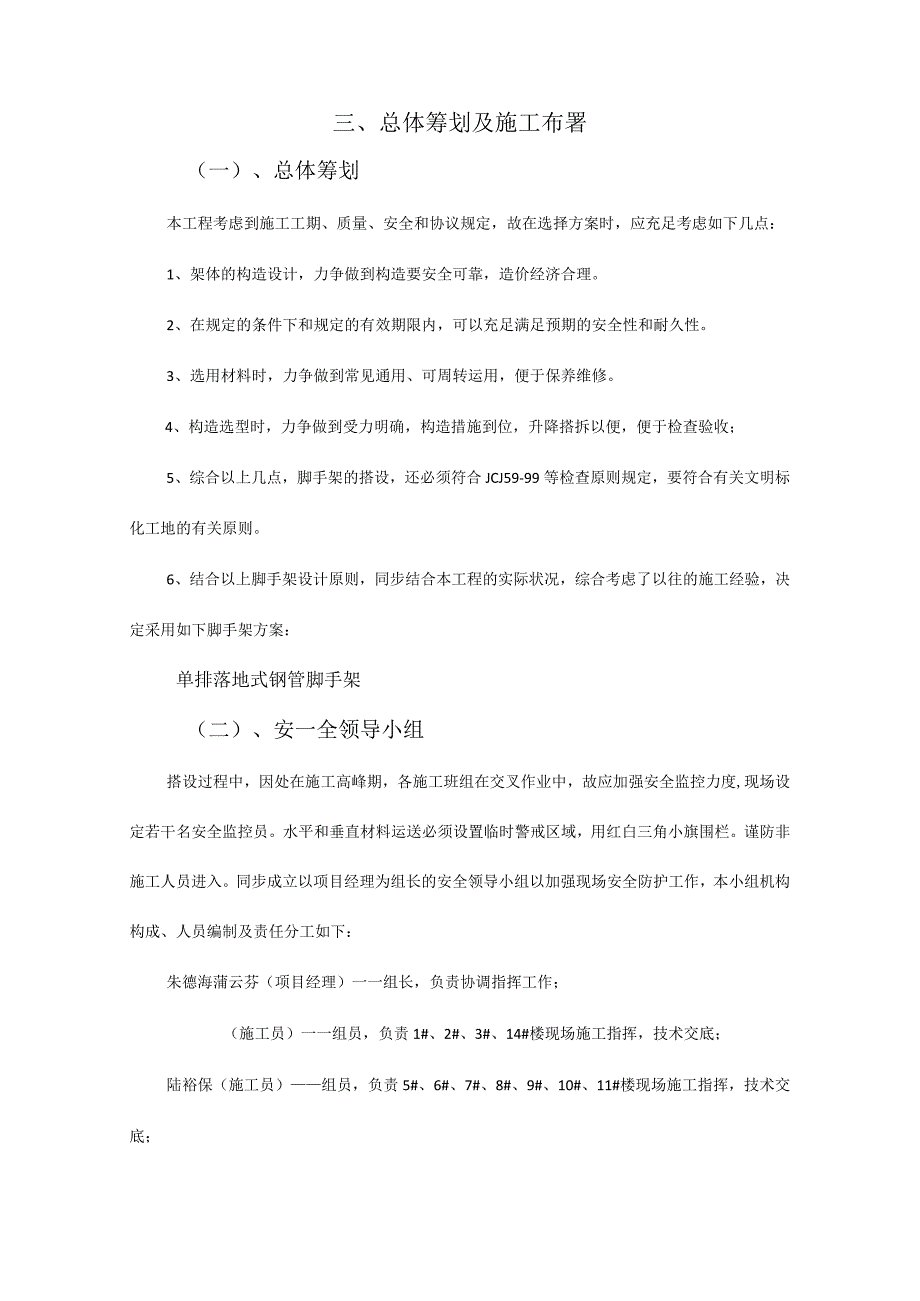

2、、图书：建筑施工计算手册江正荣著；建筑施工手册第四版；钢构造设计规范GB50017-2023；建筑施工脚手架实用手册（含垂直运送设施）：建筑构造荷载规范GB50009-2023；建筑施工扣件式钢管脚手架安全技术规范JGJ130-2023；建筑地基基础设计规范GB50007-2023；建筑施工安全检查原则JGJ59-99；二、工程概况广隅新城一期工程116#楼工程；工程建设地点：乌苏市新区；属于砖混构造；地上6层；地下1层；建筑高度：18.45m；原则层层高：2.9m；总建筑面积：平方米；总工期：210天。三、总体筹划及施工布署（一）、总体筹划本工程考虑到施工工期、质量、安全和协议规定，故在选择
3、方案时，应充足考虑如下几点：1、架体的构造设计，力争做到构造要安全可靠，造价经济合理。2、在规定的条件下和规定的有效期限内，可以充足满足预期的安全性和耐久性。3、选用材料时，力争做到常见通用、可周转运用，便于保养维修。4、构造选型时，力争做到受力明确，构造措施到位，升降搭拆以便，便于检查验收；5、综合以上几点，脚手架的搭设，还必须符合JCJ59-99等检查原则规定，要符合有关文明标化工地的有关原则。6、结合以上脚手架设计原则，同步结合本工程的实际状况，综合考虑了以往的施工经验，决定采用如下脚手架方案：单排落地式钢管脚手架（二）、安一全领导小组搭设过程中，因处在施工高峰期，各施工班组在交叉作业中
4、，故应加强安全监控力度,现场设定若干名安全监控员。水平和垂直材料运送必须设置临时警戒区域，用红白三角小旗围栏。谨防非施工人员进入。同步成立以项目经理为组长的安全领导小组以加强现场安全防护工作，本小组机构构成、人员编制及责任分工如下：朱德海蒲云芬（项目经理）一一组长，负责协调指挥工作；（施工员）一一组员，负责1#、2#、3#、14#楼现场施工指挥，技术交底；陆裕保（施工员）组员，负责5#、6#、7#、8#、9#、10#、11#楼现场施工指挥，技术交底；吴金才（施工员）一一组员，负责4#、12#、13#、15#、16#楼现场指挥，技术交底；李文明（安全员）一一组员，负责2#、4#楼现场安全检查工作
5、；（架子工班长）一一组员，负责现场详细施工；四、搭设流程及施工工艺单排落地式钢管脚手架单排落地式钢管脚手架搭设的工艺流程为：场地平整、扎实一基础承载力试验、材料配置一定位设置通长脚手板、底座一纵向扫地杆一立杆一横向扫地杆一小横杆一大横杆（搁栅）一剪刀撑一连墙件一铺脚手板一扎防护栏杆一扎安全网。定距定位。根据构造规定在建筑物四角用尺量出内、外立杆离墙距离，并做好标识；用钢卷尺拉直，分出立杆位置，并用记号笔点出立杆标识：垫板、底座应精确地放在定位线上，垫板必须铺放平整，不得悬空。在搭设首层脚手架过程中，沿四面每框格内设一道斜支撑，拐角除双向增设，待该部位脚手架与主体构造的连墙件可靠拉接后方可拆除。
6、搭设参数表:搭设参数钢管落地脚手架立杆横向间距或排距Ib（m）1.5立杆纵向间距或跨距la（m）1.2立杆步距h（m）1.5脚手架计算高度H（m）20连墙件设置二步三跨，钢管卡扣1、地基基础本工程脚手架地基础部位应在回填土完后扎实，地基承载能力可以满足外脚手架的搭设规定（详细计算数据参阅脚手架计算书）。2、立杆设置立杆采用对接接头连接，立杆与大横杆采用直角扣件连接。接头位置交错布置，两个相邻立杆接头防止出目前同步同跨内，并在高度方向错开In距离不不不小于50cm；各接头中心距主节点的距离不不小于60cm,采用搭接连接时，搭接部位结扎不少于2道。上部单立杆与下部立杆交接处，采用一对一-接连接。主
7、立杆与辅立杆采用旋转扣件连接，扣件数量不应少于2个。立杆底部应设置垫木，并设置纵横方向扫地杆，连接于立脚点杆上，离底座20Cm左右。立杆的垂直偏差应控制在不不小于架高於JIAOOo立杆及纵横向水平杆构造规定见下图:班丽也植稠白仙时林顿肚皮林也岫成的冷,好谶If瓶期麒M瞅林副H地H下描端上冷端M秣同一皴上H,政牖心耶摭雕除粘翊龈,龈林白灯IlUE蟆上母端献驰贴赖穆不f50tab3、大横杆、小横杆设置(1)大横杆在脚手架高度方向的间距按上表步距取值，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为15Omrn左右。(2)外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间构造整体受力。
8、脚手架外侧立面的两端各设置一道剪刀撑，并应由底至顶持续设置；中间各道剪刀撑之间的净距离不应不小于15m。剪刀撑斜杆的接长宜采用搭接，搭接长度不不不小于1m,应采用不少于2个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不适宜不小于150mm。4、脚手板、脚手片的铺设规定(1)在每栋第一层铺设脚手板，脚手架立杆与构造层之间均应满铺设木板，无探头板。(2)满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采用有效的防护措施。(3)脚手片须用12-14#铅丝双股并联绑扎，不少于4点，规定绑扎牢固，交接处平整，铺设时要选用
9、完好无损的脚手片，发既有破损mI要及时更换。5、防护栏杆(1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。(2再每栋2层、5层张拉水平安全网，选用18铅丝张拉安全网，规定严密、平整。脚手架外侧必须设1.2m高的)防护栏杆和30Cm高踢脚杆,顶排防护栏杆不少于2道,高度分别为0.9m和1.3mo(4)脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m高的防护栏杆和30Cm高踢脚杆。脚手架上门洞、出入口构造示意图:门相桁烫构造6、连墙件(1)脚手架与建筑物按计算书中连墙件布置规定设拉结点。楼层高度超过4m,则在水平方向加密，如楼层高度
10、超过6m时，则按水平方向每6m设置一道斜拉钢丝绳。(2)拉结点在转角范围内和顶部处加密，即在转角I米以内范围按垂直方向每3.6米设一拉结点。(3)拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。(4)外墙装饰阶段拉结点，也须满足上述规定，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结点，以保证外架安全可靠。连墙件构造示意图a.双排脚手架(平面)b单排脚手架(平面)脚手架刚性连墙件构造示意图1 一垫木；2一短钢管；3一直角扣件；4一横向水平杆；5T加钢音7、局部采用双层架，架体内封闭(1)脚手架的架体里立杆距墙体净距最多为20Omm,如因构造设计的限制不小于200
11、mm的必须铺设站人板，站人板设置平整牢固。(2)脚手架施工层里立杆与建筑物之间应采用脚手片或木板进行封闭。五、材料选择及构造规定钢管落地脚手架搭设脚手架的钢管钢材强度等级为Q235A,钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用H勺钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有有关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试CC验成果满足设计规定后,方可在施工中使用。扣件为可锻铸造扣件，应符合建设部钢管脚手扣件原则JGJ22-85的规定，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等铸造缺陷，扣件口勺规格应与钢管相匹配，贴和面应平整,活动部位
12、灵活，夹紧钢管时开口处最小距离不不不小于5mm。钢管螺栓拧紧力矩达65N.m时不得破坏。如使用旧扣件时，扣件必须取样送有有关国家资质的试验单位，进行扣件抗滑力等试验，试验成果满足设计规定后方可在施工中使用。搭设架子前应进行保养，除锈并统一涂色，颜色力争环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆红白相间色。底排立杆、扫地杆均漆红白相间色。警示带刷黄黑相间色。重要材料参数表:材料名称钢管落地脚手架钢管483.5扣件配套连墙件二步三跨，钢管连墙件脚手扳木脚手板安全网安全网、密目网六、劳动力安排1、为保证工程进度的需要，同步根据本工程的构造特性和外脚手架的工程量，确定本工程外脚手架
13、搭设按下表配置人力资源，操作工均有上岗作业证书。2、建立由项目经理、施工员、安全员、搭设技术员构成的管理机构，搭设负责人负有指挥、调配、检查的直接责任。3、外脚手架日勺搭设和拆除，均应有项目技术负资人的承认，方可进行施工作业，并必须配置有足够的辅助人员和必要的工具。（一）、劳动力安排表工种人数技术管理2安全监督1质量检查1测量放线3架子工20（二）、机具配置机具名称数量备注架子扳手22把架子工搭设和拆除架子用力矩扳手4把检查架子扣件拧紧力度与否到达规定倒链5把调整架子水平弯曲度七、脚手架检查与验收1、脚手架搭设完毕或分段搭设完毕，应按规定对脚手架工程的质量进行检查，经检查合格后方可交付使用。2
14、、高度在20m及20m如下H勺脚手架，应由单位工程负责人组织技术安全人员进行检查验收。高度不小于20m口勺脚手架，应由上一级技术负责人随工程进行分阶段组织单位工程负责人及有关的技术人员进行检查验收。3、验收时应具有下列文献：（1）根据编制根据有关文献法规规定所形成的施工组织设计文献;(2)脚手架构配件的出厂合格证或质量分类合格标志；(3)脚手架工程的施工记录及质量检查记录：(4)脚手架搭设过程中出现的重要问题及处理记录，(5)脚手架工程的施工验收汇报。4、脚手架工程的验收，除查验有关文献外，还应进行现场检查，检查应着重如下各项,井记人施工验收汇报。(1)构配件和加固件与否齐全，质量与否合格，连
15、接和挂扣与否紧固可靠；(2)安全网的张挂及扶手的设置与否齐全；(3)基础与否平整坚实、支垫与否符合规定；(4)连墙件的数量、位置和设置与否符合规定；(5)垂直度及水平度与否合格。八、脚手架搭设安全技术措施一般脚手架1、钢管架应设置避雷针，分置于主楼外架四角立杆之上，并联通大横杆，形成避雷网络，并检测接地电阻不不小于30o2、外脚手架不得搭设在距离外架空线路的安全距禽内，并做好可靠的安全接地处理。3、定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以到达结实稳定,保证施工安全。4、外脚手架严禁钢竹、钢木混搭，严禁扣件、绳索、铁丝、竹熊、塑料蔑混用。5、外脚手架搭设人员必须持证上岗，并对的使用安全帽、安全带、穿防滑鞋。6、严禁脚手板存在探头板，铺设脚手板以及多层作业时，应尽量使施工荷载内、外传递平衡。7、保证脚手架体的整体性，不
