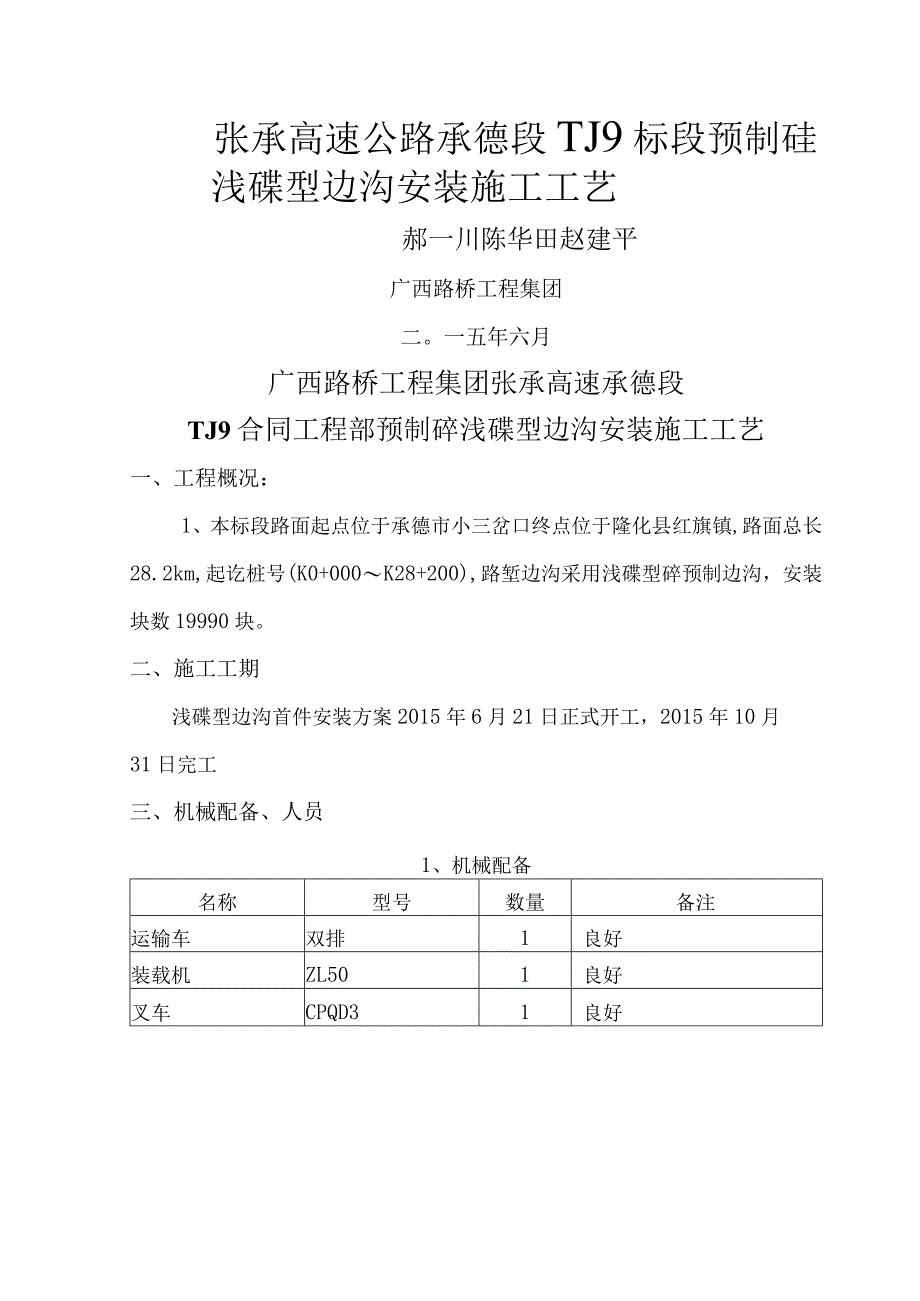

1、张承高速公路承德段TJ9标段预制硅浅碟型边沟安装施工工艺郝一川陈华田赵建平广西路桥工程集团二。一五年六月广西路桥工程集团张承高速承德段TJ9合同工程部预制碎浅碟型边沟安装施工工艺一、工程概况：1、本标段路面起点位于承德市小三岔口终点位于隆化县红旗镇,路面总长28.2km,起讫桩号(K0+000K28+200),路堑边沟采用浅碟型碎预制边沟，安装块数19990块。二、施工工期浅碟型边沟首件安装方案2015年6月21日正式开工，2015年10月31日完工三、机械配备、人员1、机械配备名称型号数量备注运输车双排1良好装载机ZL501良好叉车CPQD31良好工程部管理人员和质检人员各一名，技术人员1名

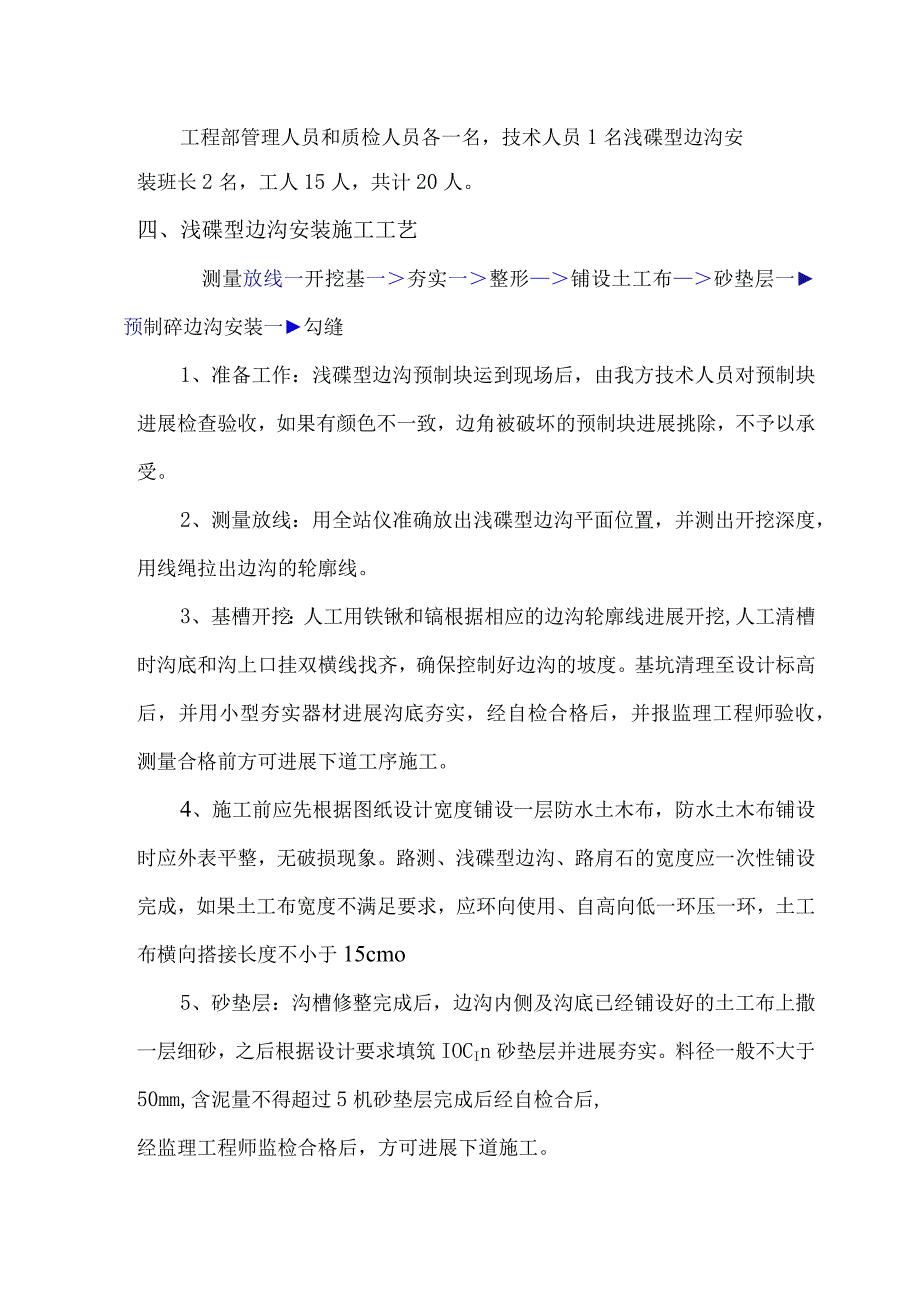

2、浅碟型边沟安装班长2名，工人15人，共计20人。四、浅碟型边沟安装施工工艺测量放线一开挖基一夯实一整形铺设土工布砂垫层一预制碎边沟安装一勾缝1、准备工作：浅碟型边沟预制块运到现场后，由我方技术人员对预制块进展检查验收，如果有颜色不一致，边角被破坏的预制块进展挑除，不予以承受。2、测量放线：用全站仪准确放出浅碟型边沟平面位置，并测出开挖深度，用线绳拉出边沟的轮廓线。3、基槽开挖：人工用铁锹和镐根据相应的边沟轮廓线进展开挖,人工清槽时沟底和沟上口挂双横线找齐，确保控制好边沟的坡度。基坑清理至设计标高后，并用小型夯实器材进展沟底夯实，经自检合格后，并报监理工程师验收，测量合格前方可进展下道工序施工。

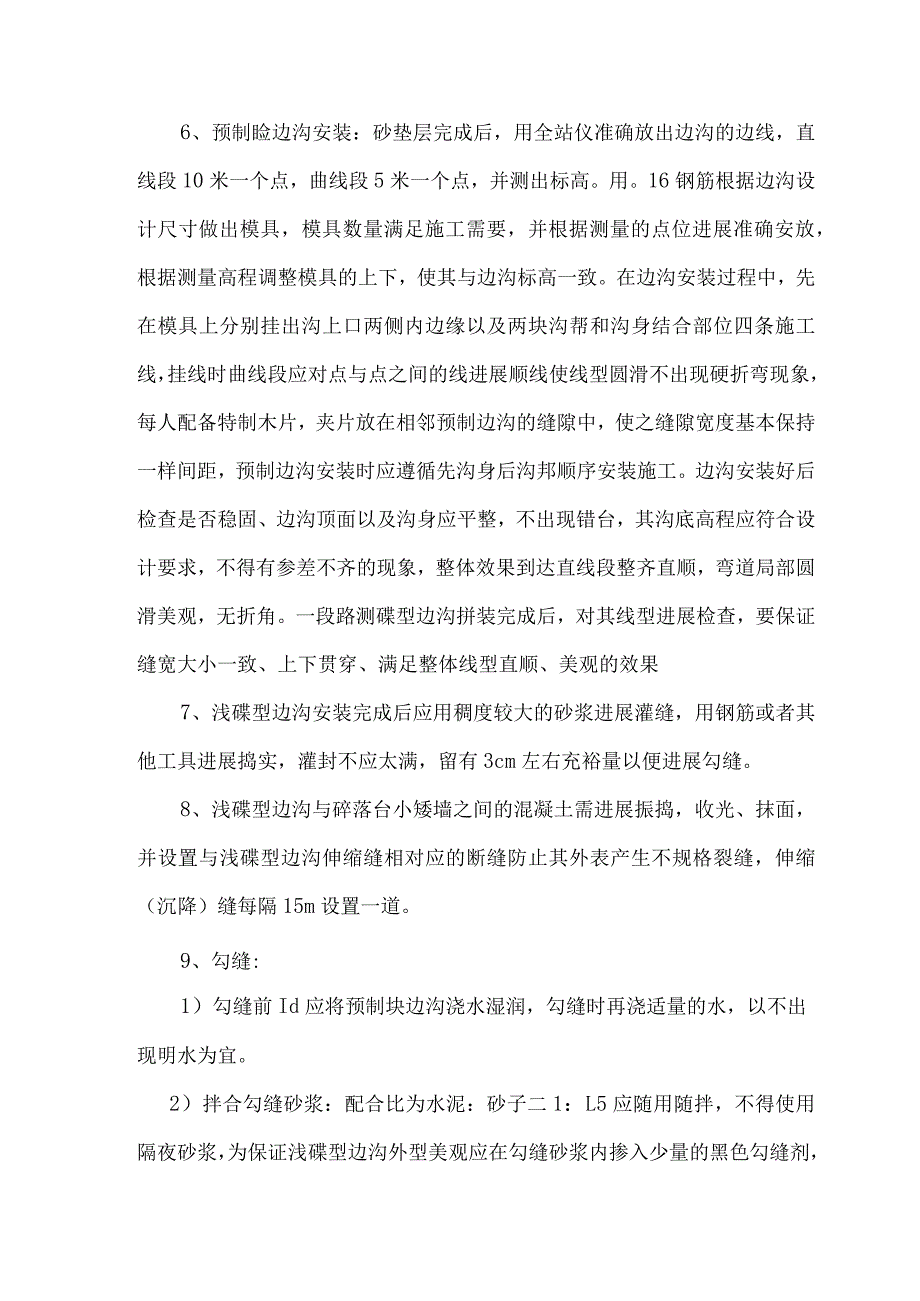

3、4、施工前应先根据图纸设计宽度铺设一层防水土木布，防水土木布铺设时应外表平整，无破损现象。路测、浅碟型边沟、路肩石的宽度应一次性铺设完成，如果土工布宽度不满足要求，应环向使用、自高向低一环压一环，土工布横向搭接长度不小于15cmo5、砂垫层：沟槽修整完成后，边沟内侧及沟底已经铺设好的土工布上撒一层细砂，之后根据设计要求填筑IOCIn砂垫层并进展夯实。料径一般不大于50mm,含泥量不得超过5机砂垫层完成后经自检合后,经监理工程师监检合格后，方可进展下道施工。6、预制睑边沟安装：砂垫层完成后，用全站仪准确放出边沟的边线，直线段10米一个点，曲线段5米一个点，并测出标高。用。16钢筋根据边沟设计尺寸
4、做出模具，模具数量满足施工需要，并根据测量的点位进展准确安放，根据测量高程调整模具的上下，使其与边沟标高一致。在边沟安装过程中，先在模具上分别挂出沟上口两侧内边缘以及两块沟帮和沟身结合部位四条施工线，挂线时曲线段应对点与点之间的线进展顺线使线型圆滑不出现硬折弯现象，每人配备特制木片，夹片放在相邻预制边沟的缝隙中，使之缝隙宽度基本保持一样间距，预制边沟安装时应遵循先沟身后沟邦顺序安装施工。边沟安装好后检查是否稳固、边沟顶面以及沟身应平整，不出现错台，其沟底高程应符合设计要求，不得有参差不齐的现象，整体效果到达直线段整齐直顺，弯道局部圆滑美观，无折角。一段路测碟型边沟拼装完成后，对其线型进展检查，
5、要保证缝宽大小一致、上下贯穿、满足整体线型直顺、美观的效果7、浅碟型边沟安装完成后应用稠度较大的砂浆进展灌缝，用钢筋或者其他工具进展捣实，灌封不应太满，留有3cm左右充裕量以便进展勾缝。8、浅碟型边沟与碎落台小矮墙之间的混凝土需进展振捣，收光、抹面，并设置与浅碟型边沟伸缩缝相对应的断缝防止其外表产生不规格裂缝，伸缩（沉降）缝每隔15m设置一道。9、勾缝:1）勾缝前Id应将预制块边沟浇水湿润，勾缝时再浇适量的水，以不出现明水为宜。2）拌合勾缝砂浆：配合比为水泥：砂子二1：L5应随用随拌，不得使用隔夜砂浆，为保证浅碟型边沟外型美观应在勾缝砂浆内掺入少量的黑色勾缝剂，勾缝剂掺入比例2%3）勾缝工具：
6、采用。10圆钢钢筋制作分为圆溜子和扁溜子两种。4）勾缝：勾缝顺序由上而上，先勾横缝，后勾纵缝，用圆溜子先将拌合好的砂浆压入缝隙内，勾完一段后，采用扁溜子沿缝溜压密实,平整，深浅一致，为保证浅碟型边沟安装总体线型美观度缝隙采用凹缝应嵌入边沟面3-4mm,勾缝后，用腻子铲将边沟外表的浮浆清理干净，用苕帚将腻子铲铲出的浮浆扫净，以保证的边沟的清洁。勾缝必须保证缝的宽度、深度一致。勾缝完毕后砂浆初凝约2小时后，用塑料薄膜进展覆盖洒水养生，养生时要保证勾缝外表湿润，养生期不少于7天。五、浅碟型边沟安装本卷须知1、安装时注意不要碰撞硬物体，防止使得预制块缺边掉角的现象较为严重。2、损坏较为严重和有裂纹的预
7、制块一律不准使用。3、曲线段一定要做到点与点之间顺利处理来保证曲线的圆滑。4、浅碟型边沟安装时，靠近路面的位置处标高应低于设计标高的1-2Cin防止边沟比设计标高时，路肩石无法安装。5、预制块安装时，首先将中心底部预制块用双线控制安装，且必须该安装段落的内侧点线型直顺（圆顺）；然后安装内侧预制块，以平面两点为控制点用双线控制保持水平平状态，与底部预制块的间距控制在3cm,不得出现错台；最后安装外侧预制块，用通线控制内侧两角，与底部预制块的间距等同于内侧预制块，每环边沟相接的间距按2.5cm进展控制。六、工程质量保证措施：1、严格按施工图纸和技术标准施工，推行全面质量管理，实行工程分解及目标管理
8、，对浅碟型边沟安装施工设置质量控制攻关小组，科学指导施工。2、安装的要求，制造必须能保证硅构造各局部形状尺寸及位置的正确性，质量符合检验评定标准。3、严格落实测量双检，执行施工前的技术交底制度，设置组织保证、工作保证及制度保证等三种保证制度。4、在施工过程中根据实际情况，不断调整、改进、补充、不断总结，完善取得施工参数，及时收集技术资料，正确指导施工。七、安全保证措施建设以工程经理为首的施工指挥保证体系。各施工队根据不同施工时期，不同工程的特点，建设专群结合的安全监视保证体系。继续坚持贯彻落实行之有效的安全管理制度，确保施工安全。技术交底的同时要有安全交底，详细讲解施工顺序，工艺流程，安全本卷
9、须知。关键部位的安全操作要领等。1、施工安全措施：在确有必要的地点与时间，将提供足够的照明、护栏、围栏、警告牌及看守措施，以保障公众的安全与方便。队伍进场后，即进展教育与发开工作，要求所有人员尊重与遵守当地风俗与习惯，维护驻地人民的正常生产、生活秩序，搞好公共关系，以保证工程施工正常进展。2、施工机械安全防护：1）各种机械设备的操作人员已经过有关部门组织的安全技术操作规程培训，考试合格，持有效证件上岗；2）机械操作手上岗前.，进展身体安康状况检查，有禁忌病症的人员，不准从事机械操作工作；3）机械操作人员工作前，已对所使用的机械设备进展安全检查,严禁带病操作，严禁酒后作业；4）机械操作人员只要离
10、开机械设备，必须按规定将机械平稳停放于安全位置，并将驾驶室锁好，或把电器设备的控制箱拉闸上锁；5）严禁在行走机械的前前方休息（包括乘凉、午睡），行走前检查周围情况，确认无障碍时鸣笛操作。每个操作者悬挂安全操作规程,操作人员必须严格按程序操作。每天工作前，操作人员全面检查传动润滑、紧固、安全阀等安全装置，确认完好后上岗作业。巡查和辅助人员工作时，必须穿戴合格的劳保用品。八、环境保证措施工程经理部将在施工过程中认真贯彻？中华人民共和国环境保护法?和？中华人民共和国水土保持法?的要求，积极维护当地的自然环境，最大限度的减少施工对自然生态的破坏。1、环境保护管理体系及组织机构工程经理部设专人负责环保工
11、作。进场后及时与当地政府环保机构联系，了解地方环境保护法规对公路施工的具体要求，签订有关协议、制定报审具体方法及办理相关手续。施工中严格履行合同中对取弃土、排污等施工环境保护方面的承诺。七、环境保护措施1、防水、排水在施工期间始终保持工地的良好排水状态，修建了有足够泄水断面的临时排水渠道，并与永久性排水设施相连接，防止引起淤积和冲刷。2、废方的处理清理场地的废料和施工中的废方处理，不得影响排灌系统及农田水利设施。力求少占地，并结合改地造田。3、防止和减轻对水、大气的污染4、保护水质1）施工废水、生活污水不得排入农田、耕地、饮用水源、灌溉渠道和水库，不得污染河流、湖泊和池塘。2）施工区域，砂石料
12、场，在施工期间和完工以后，妥善处理以减少对河道、溪流的侵蚀，防止沉渣进入河道或溪流。3）冲洗集料或含有沉积物的操作用水，采取过滤、沉淀池处理或其它措施，使沉淀物不超过施工前河流、湖泊的随水排入的沉淀物量。5、控制扬尘1）施工作业产生的灰尘，除在场地的作业人员配备必要专用劳保用品外，还随时进展洒水以使灰尘公害减至最小程度，符合当地环保部门的有关规定。2）易于引起粉尘的细料或散料予遮盖或适当洒水，运输时用帆布、盖套及类似物品遮盖。6、减少噪声、废气污染当使用机械设备的工艺操作，要尽量减少噪音、废气等污染；在城镇居民区夜间施工时，采用措施减少噪声，并遵守当地有关部门对夜间施工的规定。九、文明施工措施1、工程经理部成立安全文明施工领导小组，指定一名副经理主抓文明施工、环境保护工作，结合现场实际情况制定文明施工管理细则，上报业主及监理工程师同意后实施。2、建设文明施工管理责任制，将文明施工和环境保护与各作业班组和管理人员工资分配挂钩。3、制定施工现场管理、施工秩序管理、施工安全管理、环境保护管理细则，并认真落实。4、工程经理部每10日一次文明施工检查，针对检查中发现的问题限期整改。
