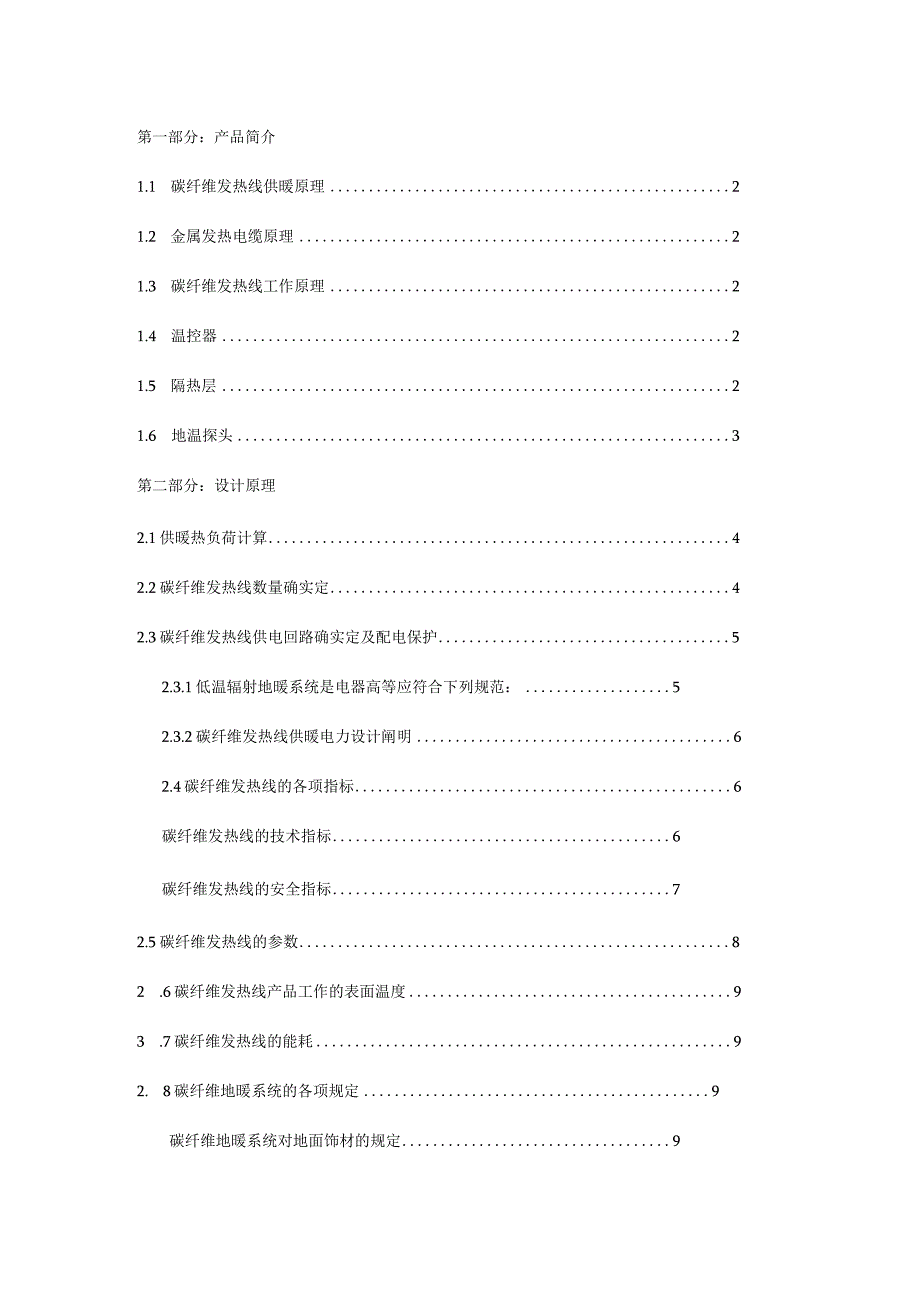

1、第一部分：产品简介1.1 碳纤维发热线供暖原理21.2 金属发热电缆原理21.3 碳纤维发热线工作原理21.4 温控器21.5 隔热层21.6 地温探头3第二部分：设计原理2.1供暖热负荷计算42.2碳纤维发热线数量确实定42.3碳纤维发热线供电回路确实定及配电保护52.3.1低温辐射地暖系统是电器高等应符合下列规范：52.3.2碳纤维发热线供暖电力设计阐明62.4碳纤维发热线的各项指标6碳纤维发热线的技术指标6碳纤维发热线的安全指标72.5碳纤维发热线的参数82 .6碳纤维发热线产品工作的表面温度93 .7碳纤维发热线的能耗92. 8碳纤维地暖系统的各项规定9碳纤维地暖系统对地面饰材的规定9

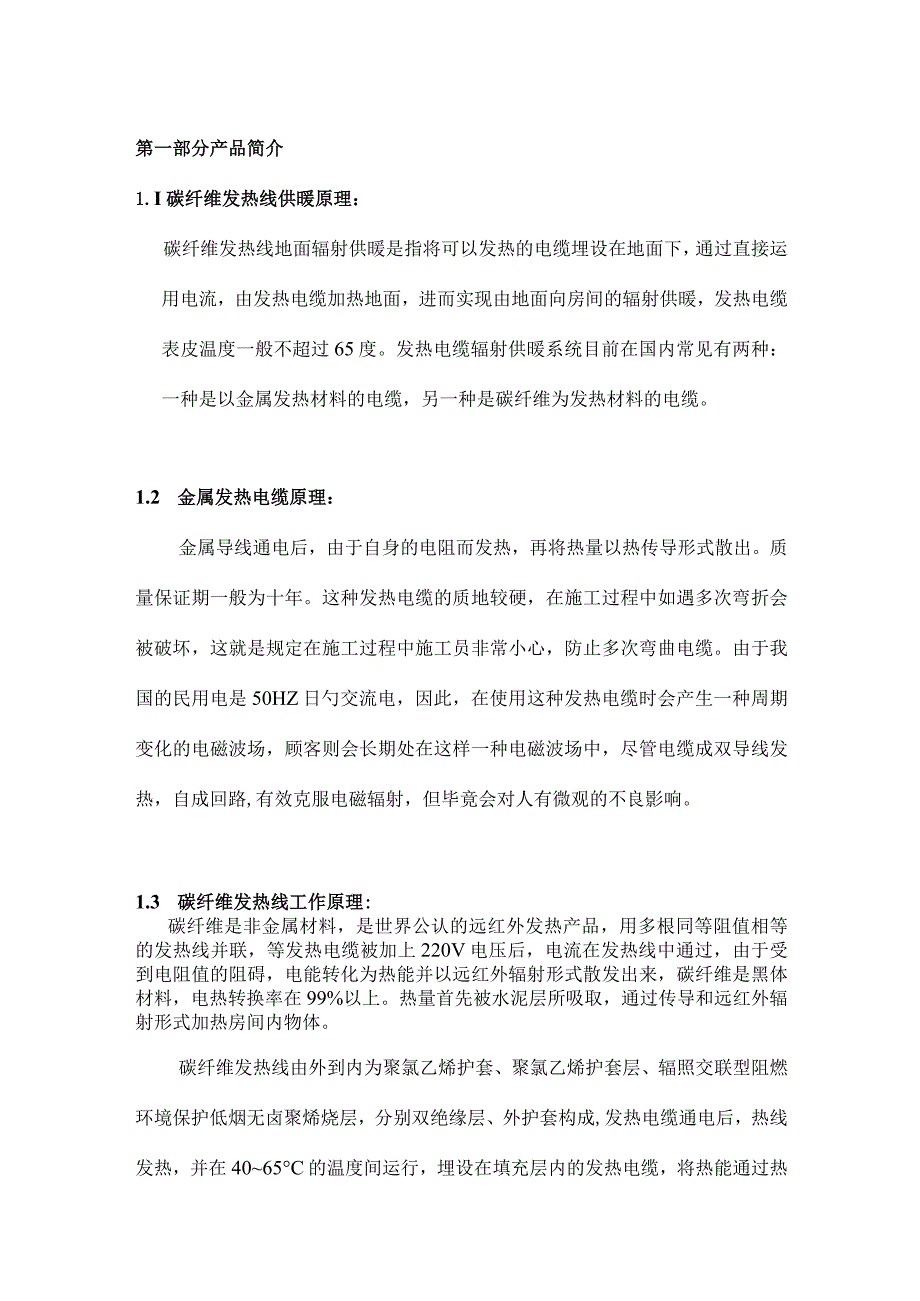

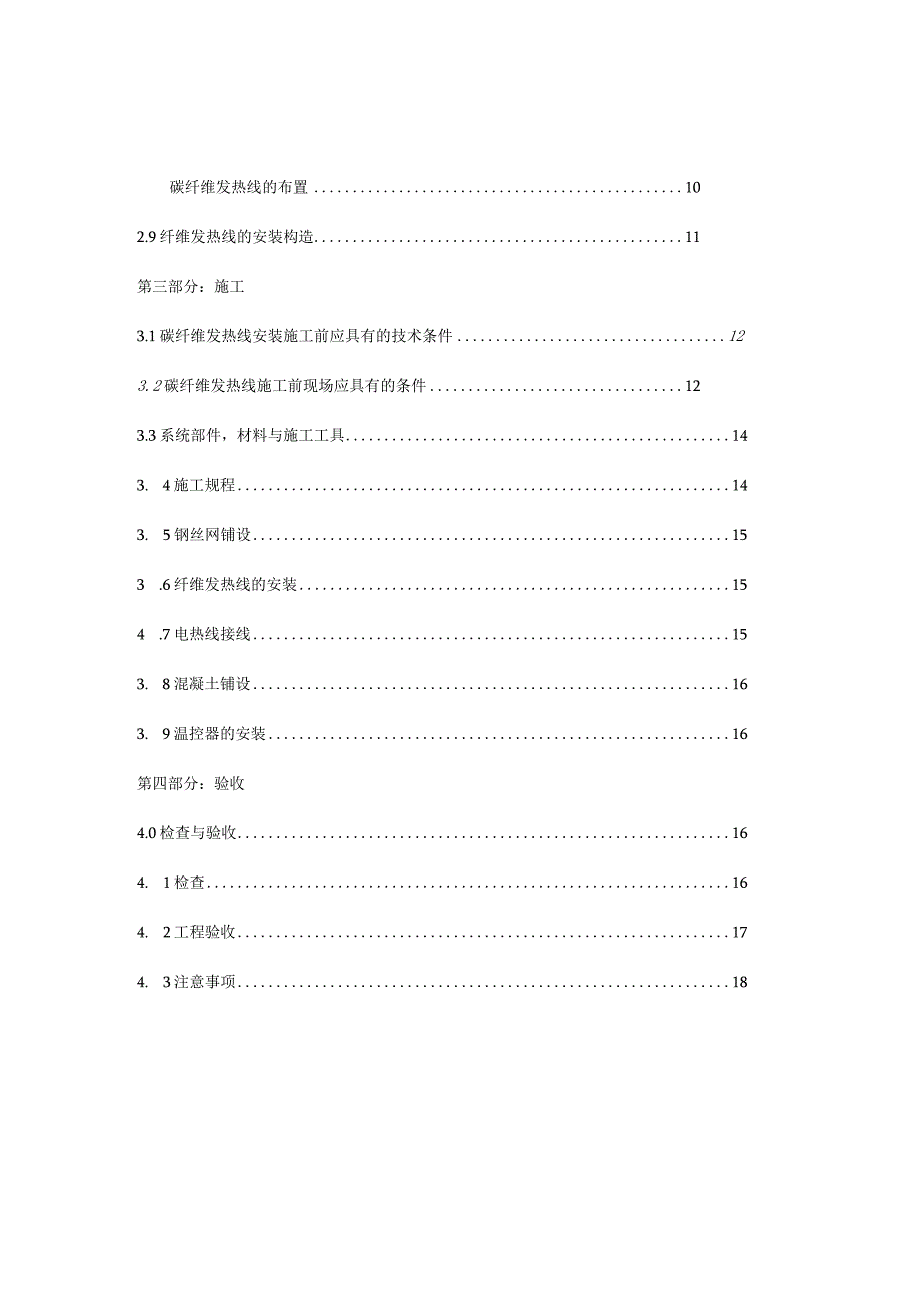

2、碳纤维发热线的布置102.9纤维发热线的安装构造11第三部分：施工3.1碳纤维发热线安装施工前应具有的技术条件123.2碳纤维发热线施工前现场应具有的条件123.3系统部件，材料与施工工具143. 4施工规程143. 5钢丝网铺设153 .6纤维发热线的安装154 .7电热线接线153. 8混凝土铺设163. 9温控器的安装16第四部分：验收4.0检查与验收164. 1检查164. 2工程验收174. 3注意事项18第一部分产品简介1.I碳纤维发热线供暖原理：碳纤维发热线地面辐射供暖是指将可以发热的电缆埋设在地面下，通过直接运用电流，由发热电缆加热地面，进而实现由地面向房间的辐射供暖，发热电缆
3、表皮温度一般不超过65度。发热电缆辐射供暖系统目前在国内常见有两种：一种是以金属发热材料的电缆，另一种是碳纤维为发热材料的电缆。1.2 金属发热电缆原理：金属导线通电后，由于自身的电阻而发热，再将热量以热传导形式散出。质量保证期一般为十年。这种发热电缆的质地较硬，在施工过程中如遇多次弯折会被破坏，这就是规定在施工过程中施工员非常小心，防止多次弯曲电缆。由于我国的民用电是50HZ日勺交流电，因此，在使用这种发热电缆时会产生一种周期变化的电磁波场，顾客则会长期处在这样一种电磁波场中，尽管电缆成双导线发热，自成回路,有效克服电磁辐射，但毕竟会对人有微观的不良影响。1.3 碳纤维发热线工作原理:碳纤维
4、是非金属材料，是世界公认的远红外发热产品，用多根同等阻值相等的发热线并联，等发热电缆被加上220V电压后，电流在发热线中通过，由于受到电阻值的阻碍，电能转化为热能并以远红外辐射形式散发出来，碳纤维是黑体材料，电热转换率在99%以上。热量首先被水泥层所吸取，通过传导和远红外辐射形式加热房间内物体。碳纤维发热线由外到内为聚氯乙烯护套、聚氯乙烯护套层、辐照交联型阻燃环境保护低烟无卤聚烯烧层，分别双绝缘层、外护套构成,发热电缆通电后，热线发热，并在4065C的温度间运行，埋设在填充层内的发热电缆，将热能通过热传导（对流）的方式和发出时7-15um的远红外线辐射方式传给受热体。1.4 温控器：自动恒温控
5、制器，用来测量、控制室内温度，通过度户分室控制运行费用，以到达节省电力能源的目的。一般采用双温双控的温控器,温控器配置有两个温度传感器，一种置于温控器内，控制室内温度：另一种经导线连接置于地热电缆与绝热层之间，用来控制地表面温度，以限制系统不超温运行。常用的温控器包括：有旋钮式和液晶编程式两类。我司常用的液晶编程式温控器，功能均为大屏幕液晶显示,智能型编程模式。1.5 隔热层：用以阻挡热量传递，减少无效热耗的构造层。常用聚苯板或挤塑板做隔热层。1.6 地温探头：用以感应地面温度，而将感应到的温度传导到外部的显示屏上，用来控制地热电缆的工作温度和环境温度，防止地热电缆因过热导致褶皱，损坏等损失。
6、第二部分设计原理2.1 供暖热负荷计算设计按采暖通风与空气调整设计规范GB50019-2023规定执行。民用建筑供暧设计热指标q(w112)提议使用值：建筑性质热指标q(wm2)住宅100-140办公楼90-120医院，幼稚园70-100旅馆100-130图书馆70-100商场80-110单层住宅120-150食堂，餐厅110-140(注：总建筑面积大，外围构造热工性能好，窗户面积小，采用表中较小的指标；反之，采用表中较大的指标）2.2 碳纤维发热电缆数量确实定：根据建筑的使用面积和热负荷的实际需要，确定每个房间的碳纤维发热电缆使用数量。根据每一种房间的详细状况（包括房间平面图，门窗位置，房间
7、用品布置状况等）。由工程设计人员设计出碳纤维发热电缆的J布置方案（包括碳纤维发热电缆的数量，位置，配电回路）和施工方案。房间内安装碳纤维发热电缆的根数按公式计算：面积*设计功率=总功率总功率/单根功率=根数根数*单根功率=实际功率注明：所需碳纤维发热电缆根数的计算成果出现小数时，应取四舍五入确定其数量2.3碳纤维发热电缆供电回路确实定及配电保护2.3.1低温辐射地热电缆采暖系统是电器高等应符合下列规范：民用建筑电气设计规范JGJ/T16-92低压配电设计规范GB50054-95采暖通风与空气调整设计规范GB50019-2023民用建筑节能设计原则（采暖居住建筑部分）（JBJ26-95）民用建筑
8、热工设计规范GB50176-93地面辐射供暖技术规程JGJ142-2023J365-20232.3.2碳纤维发热电缆供暖电力设计阐明：2.3.2.1电力设计应根据碳纤维发热电缆供暖需用条件和现场供配电能力，配电方式用放射式。2.3.2.2电力设计应考虑供电设计负荷增容日勺问题。供电容量能否满足负荷增容的规定，若不能满足必须向供电部门中请增长供电负荷。总线径二总功率/电压/8*1.22.3.2.3采暖配电，需单独设计地暖配电系统，增容方式为：老建筑宜单独设计采暖回路；新建建筑可在电负荷设计中增长采暖用电负荷部分。2. 4碳纤维发热电缆的各项指标：碳纤维发热电缆的技术指标1 .发热启动电压为：1.
9、5VQ2 .工作电压范围：12V-220V3 .柔性电热线电阻值范围：17-20Q/M；4 .包覆材料耐热温度分别为:105；150oCo5 .电热线直径：6.0mm6 .热效率:98%（根据检测，柔性线状碳纤维电热元件节电效果比金属电热元件节电高达30%o在节电日勺前提下我们开发生产的柔性线状碳纤维电热元件升温快，通电加热5-30分钟就可以使表面板材及电热织物等物品到达靠近人体的温度。）碳纤维发热电缆的安全指标：1 .安全检查条件：（1）加热电源：（AC）220V。（2）200W通电回路工作状态下。2 .安全检查成果（1）在常温空气中（有足够的散热）绝缘电阻:250OM绝缘强度:5000V（
10、AC）（Imin,50HZ耐压，无闪烁击穿。）泄漏电流：0.02m（2）在常温空气中（保持发热80）绝缘电阻:250OM绝缘强度：40OoV（AC）（Imin,50HZ耐压，无闪烁击穿。）泄漏电流：0.02mA（3）浸入0.8%常温盐水中绝缘电阻：500M绝缘强度：4000V（AC）（Imin,50HZ耐压，无闪烁击穿。）泄漏电流:0.02m（4）浸入0.8%80盐水中绝缘电组：200M绝缘强度：4000V（AC）（Imin,50HZ耐压，无闪烁击穿。）泄漏电流：0.02mA（5）机械强度碳纤维发热体在工作电流50m通电回路工作状态下，50000次凹折（30次/分）通电碳纤维及包覆材料无破损。
11、正向压力9.8牛顿/平方厘米无破损。绝缘电阻：500M2.5 碳纤维发热电缆的参数：强度：（拉伸强度3.5GPa）弹性:（拉伸模量230GPa）耐折性弯曲5000次电热转换效率98%电气强度浸水中2500Vmin,无击穿，闪络；泄漏电流:025mA绝缘强度：500M;绝缘厚度平均值：0.6mm绝缘最薄点厚度：0.59mm护套厚度平均值：0.8mm护套最薄点厚度：0.75mm平均外径：6mm熔点：195oC导热率：（入）0.16Wm.K热膨胀系数：（）810-5/K发热量：14W/米2.6 碳纤维发热电缆产品工作的表面温度：碳纤维发热电缆表面温度在没有物体遮挡的状况下一般不高于60度，在长时间不
12、停运行的条件下，表面温度不会超过70度。室内温度一般设计在18-20C左右，地面温度在30-40C之间（木地板略高某些45左右）。在此温度下，暖流从脚底升至全身，这种加热的方式使您的感觉最为舒适，有利身心健康。2.7 碳纤维发热电缆的能耗：供暖系统每年第一次通电时，房间内的物体、房间改!墙壁等，温度很低，而要想把房间温度提高起来，这些物体要首先热起来，这样就有大量的热被这些物体所吸取，所有第一次通电运行初期用电量会很大。伴随时间的推移，用电量会逐渐减少直至到达一种平衡状态。同步楼房的保温性能的高下和入住率高下会影响顾客电量。2.8 碳纤维地暖系统的各项规定：碳纤维地暧系统对地面饰材的规定基本上
13、所有地面饰材（磁砖、木地板、石材、塑胶、地毯类）均合用地板采暖，但木质地板规定有所不一样。根据地暖的!工作特性，木质地暖地板应符合两个条件：1、适应冷热反复变换，变形量小；2、有助于热传导。目前市场上除了地暖专用地板外，其他流行的几种地板中，实木地板变形率最大，一般不用于地采暖。实木复合地板变形量最小，由于它的基材每层间横竖交错，互相牵制，背面尚有密集的抗变形沟槽，分解了受热面产生的应力。地板的导热性与地板的厚度有关，实木复合地板与强化复合地板厚度差不多，但强化地板一直是地热地板的主力军。强化地板在地板变形率、表面耐磨、清洁保养等方面都具有明显日勺优势。碳纤维发热电缆安装的设计规定：碳纤维地暖
14、系统用于居住建筑供暖时，建筑物的节能设计应符合民用建筑节能设计原则（采暖居住建筑部分）JGJ36-95的规定。对于新建建筑与既有非节能建筑节能改造，规定必须到达节能50%以上的节能建筑，墙体保温，与门窗材质符合国家与地方建筑管理部门的I法规。规范规定，同步提议楼梯间，电梯井，户间墙进行保温隔热处理。非节能建筑或节能不达标建筑中的单户改造，规定进行内保温处理。2.8.3碳纤维发热电缆日勺布置：2.8.3.1碳纤维发热电缆宜分布在靠近工作或活动区。2.8.3.2碳纤维发热电缆应分组布置，每组由多股铜芯导线连接，总功率W4KW。2. 8.4碳纤维发热电缆与室内各墙面及设施的最小距离应符合表1的规定表
15、一单位:mm有窗的墙面其他墙面其他热源隐蔽装置表面地面导线25020025050502.9碳纤维发热电缆采暖系统安装构造：当碳纤维发热电缆采暖系统安装在建筑物内部地面时，构造示意图如第三部分施工3.1 碳纤维发热电缆安装施工前应具有的技术条件3.1.1 施工图纸及其他技术文献齐备，经甲乙方代表和有关技术工程人员会审通过。3.1.2 施工单位具有对应的资质证书,施工人员已通过专业技术培训I。3.1.3 施工方案已确定，且已进行技术交流。3.1.4 料，施工用品等已准备就绪，且能保证正常施工。3.2 碳纤维发热电缆施工前现场应具有的条件3.2.1 建筑物内墙抹灰工程结束。3.2.2 地面及墙体暗铺设的管线工程（包括地暖线路、家用电器线路水路改造等）结束。（所有管线工程所有由客户
