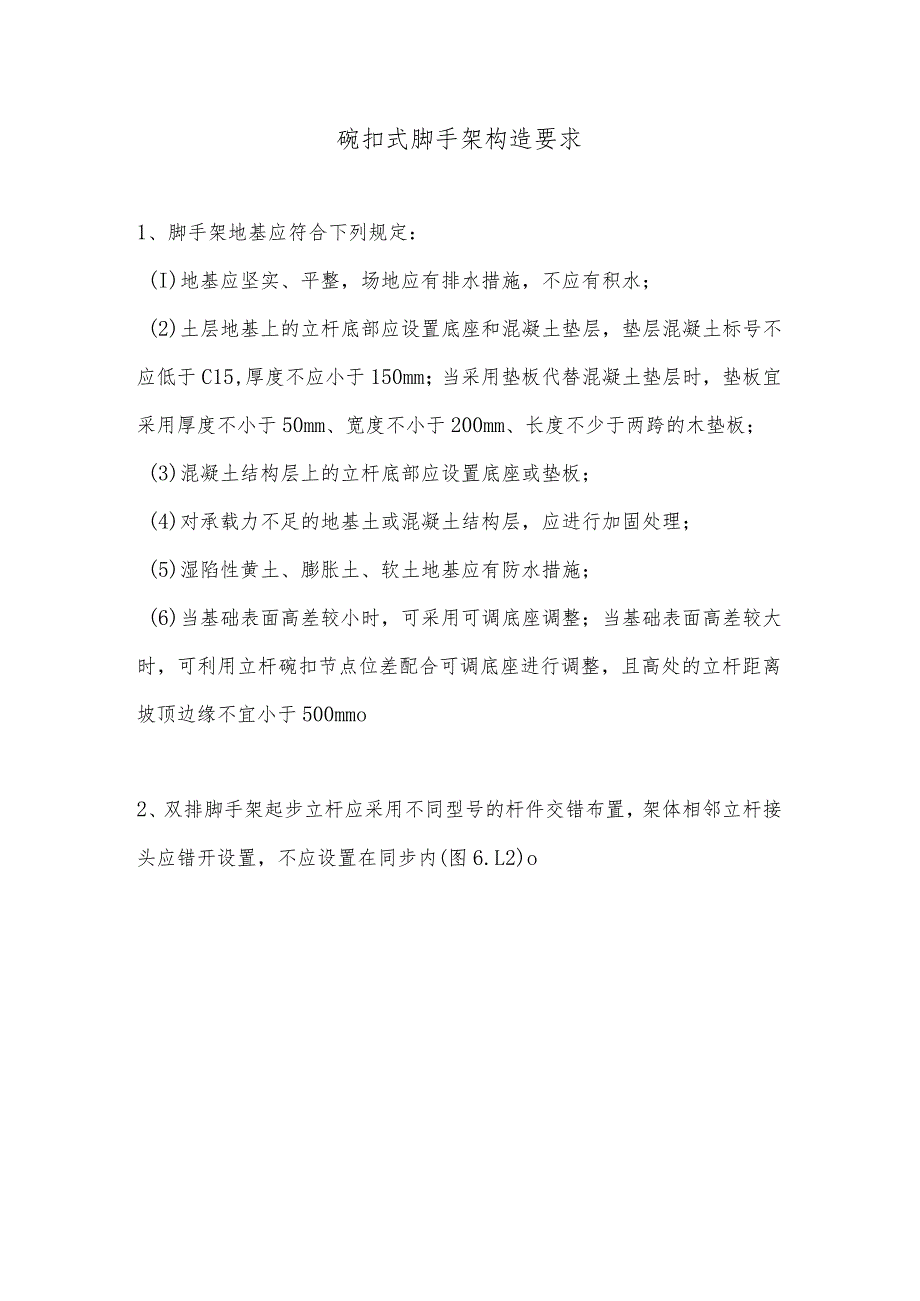

1、碗扣式脚手架构造要求1、脚手架地基应符合下列规定：(I)地基应坚实、平整，场地应有排水措施，不应有积水；(2)土层地基上的立杆底部应设置底座和混凝土垫层，垫层混凝土标号不应低于C15,厚度不应小于150mm；当采用垫板代替混凝土垫层时，垫板宜采用厚度不小于50mm、宽度不小于200mm、长度不少于两跨的木垫板；(3)混凝土结构层上的立杆底部应设置底座或垫板；(4)对承载力不足的地基土或混凝土结构层，应进行加固处理；(5)湿陷性黄土、膨胀土、软土地基应有防水措施；(6)当基础表面高差较小时，可采用可调底座调整；当基础表面高差较大时，可利用立杆碗扣节点位差配合可调底座进行调整，且高处的立杆距离坡顶

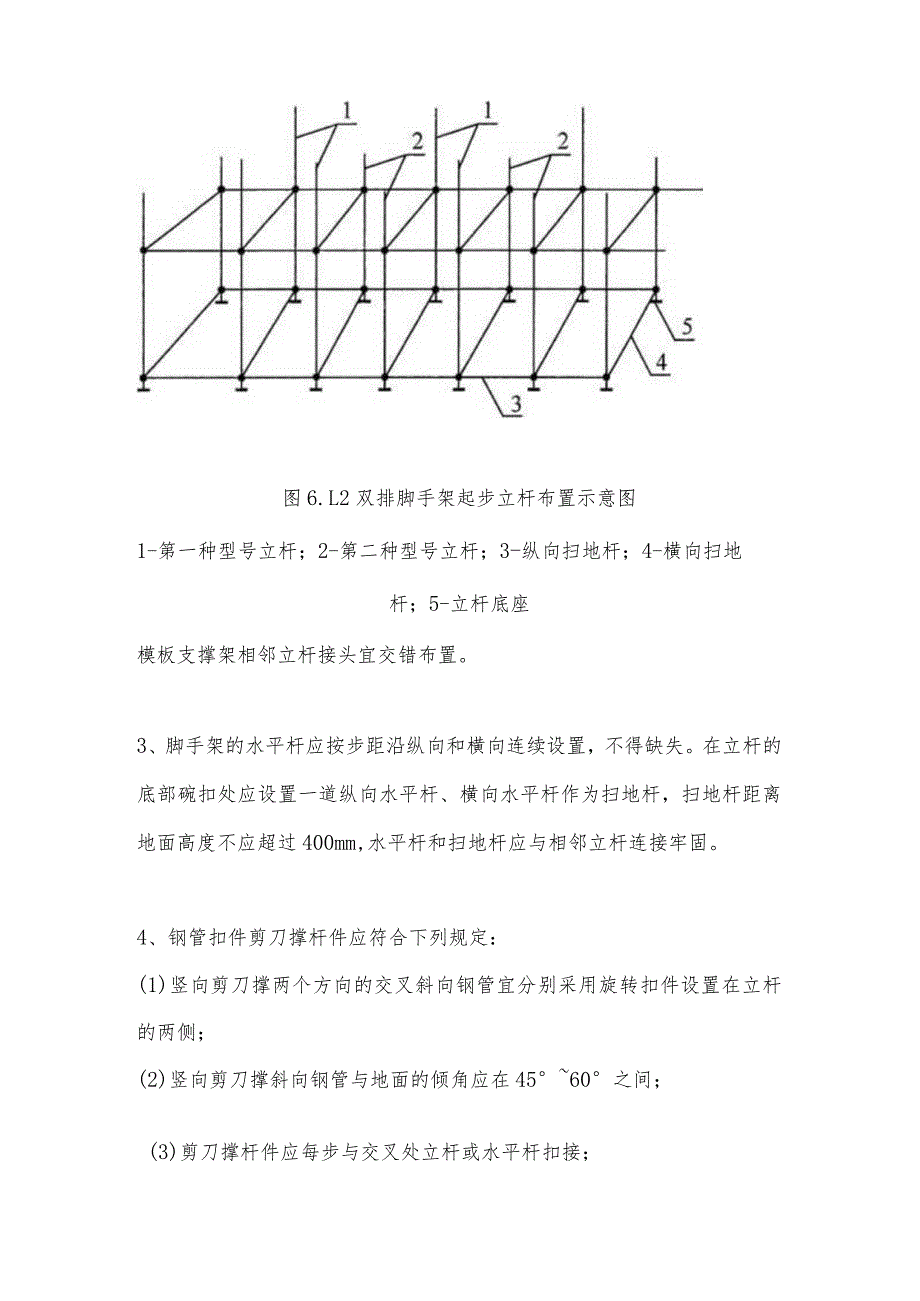

2、边缘不宜小于500mmo2、双排脚手架起步立杆应采用不同型号的杆件交错布置，架体相邻立杆接头应错开设置，不应设置在同步内(图6.L2)o图6.L2双排脚手架起步立杆布置示意图1-第一种型号立杆；2-第二种型号立杆；3-纵向扫地杆；4-横向扫地杆；5-立杆底座模板支撑架相邻立杆接头宜交错布置。3、脚手架的水平杆应按步距沿纵向和横向连续设置，不得缺失。在立杆的底部碗扣处应设置一道纵向水平杆、横向水平杆作为扫地杆，扫地杆距离地面高度不应超过400mm,水平杆和扫地杆应与相邻立杆连接牢固。4、钢管扣件剪刀撑杆件应符合下列规定：(1)竖向剪刀撑两个方向的交叉斜向钢管宜分别采用旋转扣件设置在立杆的两侧；(

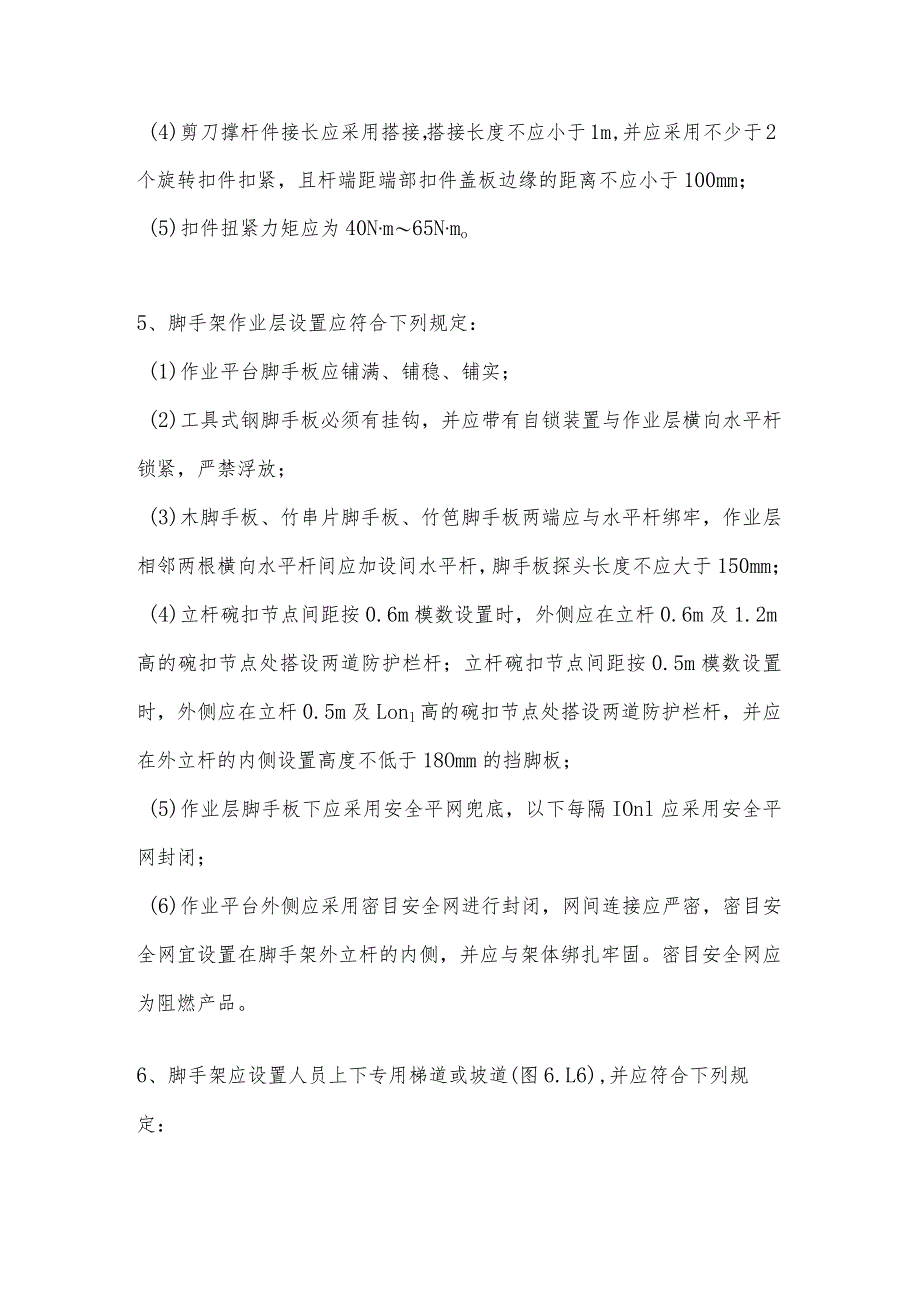

3、2)竖向剪刀撑斜向钢管与地面的倾角应在4560之间；(3)剪刀撑杆件应每步与交叉处立杆或水平杆扣接；(4)剪刀撑杆件接长应采用搭接，搭接长度不应小于1m,并应采用不少于2个旋转扣件扣紧，且杆端距端部扣件盖板边缘的距离不应小于100mm；(5)扣件扭紧力矩应为40Nm65Nmo5、脚手架作业层设置应符合下列规定：(1)作业平台脚手板应铺满、铺稳、铺实；(2)工具式钢脚手板必须有挂钩，并应带有自锁装置与作业层横向水平杆锁紧，严禁浮放；(3)木脚手板、竹串片脚手板、竹笆脚手板两端应与水平杆绑牢，作业层相邻两根横向水平杆间应加设间水平杆，脚手板探头长度不应大于150mm；(4)立杆碗扣节点间距按0.6
4、m模数设置时，外侧应在立杆0.6m及1.2m高的碗扣节点处搭设两道防护栏杆；立杆碗扣节点间距按0.5m模数设置时，外侧应在立杆0.5m及Lonl高的碗扣节点处搭设两道防护栏杆，并应在外立杆的内侧设置高度不低于18Omm的挡脚板；(5)作业层脚手板下应采用安全平网兜底，以下每隔IOnl应采用安全平网封闭；(6)作业平台外侧应采用密目安全网进行封闭，网间连接应严密，密目安全网宜设置在脚手架外立杆的内侧，并应与架体绑扎牢固。密目安全网应为阻燃产品。6、脚手架应设置人员上下专用梯道或坡道(图6.L6),并应符合下列规定：护栏；2-平台脚手板；3-人行梯道或坡道脚手板；4-增设水平杆(1)人行梯道的坡度不宜大于1:1,人行坡道坡度不宜大于1：3,坡面应设置防滑装置；(2)通道应与架体连接固定，宽度不应小于900m,并应在通道脚手板下增设水平杆，通道可折线上升；(3)通道两侧及转弯平台应设置脚手板、防护栏杆和安全网，并应符合本规范第6.L5条的规定。
