1、1 .编制阐明：本方案为云南沾化年产50万吨合成氨项目煤气化妆置磨煤框架主体脚手架施工方案，内容包括脚手架的安装、拆除等分项工程。为保证本工程优质、高效地建成各项施工任务，特编制本方案以指导施工。2 .编制根据：2.1 五环科技股份有限企业提供的煤气化妆置磨煤框架施工蓝图。2.2 建筑施工安全检查原则。(JGJ59-99)2.3 建筑施工高处作业安全技术规程。(JGJ80-91)2.4 建筑施工扣件式钢管脚手架安全技术规范。(JGJ130-2023)2.5 建筑施工手册。(中国建筑工业出版社)2. 6施工组织设计。3.工程概况：3.1 工程简介本工程为云南沾化50万吨合成氨项目煤气化妆置磨煤框

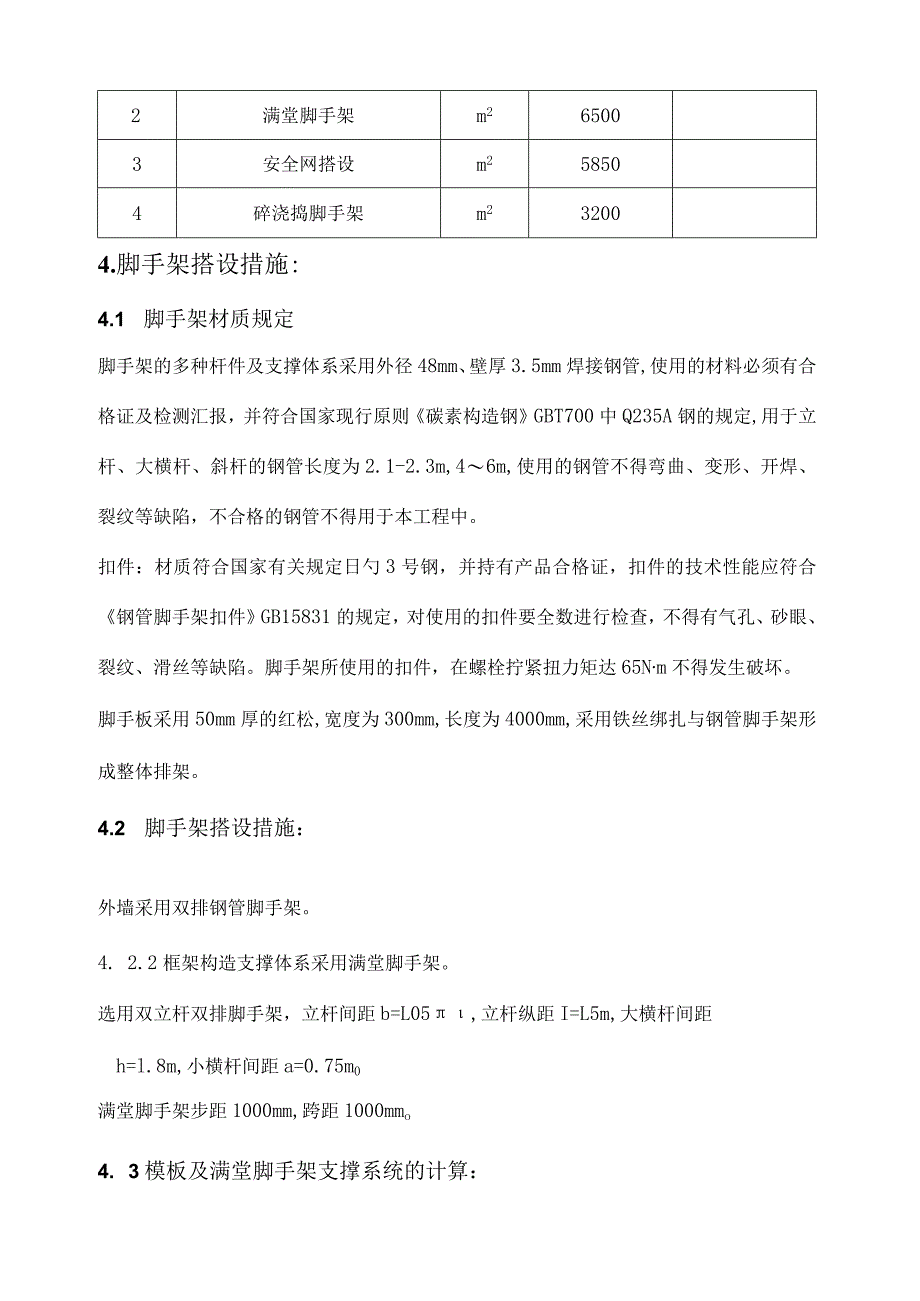

2、架，该工程为钢筋硅框架构造，建筑总高度约为60m。底层建筑平面尺寸33mX46m,首层建筑层高12m,局部建筑层高7.47m。主框架建筑平面尺寸24mX14m,共九层。其中框架柱最大截面尺寸为1600mm1600mm；框架梁最大截面尺寸为500mmX1200mm；现浇板厚度为120150mm；最大柱距12m14m03. 2重要实物工程量序号分项工程名称单位工程量备注1双排脚手架m245002满堂脚手架m265003安全网搭设m258504碎浇捣脚手架m232004.脚手架搭设措施:4.1 脚手架材质规定脚手架的多种杆件及支撑体系采用外径48mm、壁厚3.5mm焊接钢管,使用的材料必须有合格证及
3、检测汇报，并符合国家现行原则碳素构造钢GBT700中Q235A钢的规定,用于立杆、大横杆、斜杆的钢管长度为2.1-2.3m,46m,使用的钢管不得弯曲、变形、开焊、裂纹等缺陷，不合格的钢管不得用于本工程中。扣件：材质符合国家有关规定日勺3号钢，并持有产品合格证，扣件的技术性能应符合钢管脚手架扣件GB15831的规定，对使用的扣件要全数进行检查，不得有气孔、砂眼、裂纹、滑丝等缺陷。脚手架所使用的扣件，在螺栓拧紧扭力矩达65Nm不得发生破坏。脚手板采用50mm厚的红松,宽度为300mm,长度为4000mm,采用铁丝绑扎与钢管脚手架形成整体排架。4.2 脚手架搭设措施：外墙采用双排钢管脚手架。4.
4、2.2框架构造支撑体系采用满堂脚手架。选用双立杆双排脚手架，立杆间距b=L05,立杆纵距I=L5m,大横杆间距h=l.8m,小横杆间距a=0.75m0满堂脚手架步距1000mm,跨距1000mmo4. 3模板及满堂脚手架支撑系统的计算：柱模板计算框架柱子断面1600mm1600mm,高8m12m不等a荷载计算：采用内部振捣器时，新浇筑日勺混凝土作用于模板的最大侧压力，可按下列二式计算，并取二式中的最小值：Fi=O.22rcto12Vz2F2=HrcF1.F?一新浇混凝土对模板产生的最大侧压力rc混凝土重力密度取rc=25KNm3匕一新浇混凝土的初凝时间，假设浇筑碎时日勺温度为T=IOT则：t_
5、200_200_8T+1510+15V一混凝土的浇灌速度，根据搅拌站的生产能力，结合现场实际状况，取V=3mhH混凝土侧压力计算位置处至新浇混凝土顶面的总高度（In）I一外加剂影响修正系数，取BLIB2一混凝土坍落度修正系数，泵送碎坍落度IlOmnl15OnIm时，2=l.15F1=O.2225811.153=87.6KNm2H取为12米时,则F2=rcH=25H12=300KNm2取两者最小值，则侧压力F=87.6KNm2混凝土振捣所产生的荷载原则值取4.0KNm2倾倒混凝土时所产生的荷载原则值取为2.0KNm2则荷载组合后F值为:F=87.6XL2+2l.4+4l.4=113.52KNm2
6、b、柱箍间距计算：竹夹板宽度取为b=800mm,厚度h=10mm;模板拟采用竹胶板,E=10.4IO3N/mm2o惯性矩：I=bh3=-800l03=66.67103mm41212侧压力线荷载:q=113.520.8=90.8KNm按三跨持续梁计算,Km=O.677柱箍间距S个庐匚二J10.4xl03x66.67xltf=H13mm根据计算,柱模板采用10mm竹胶板,柱箍间距为140mmc、柱箍截面计算:柱箍受到的线荷载:q=113.520.14=15.9KNm假定每边为两个对拉螺栓,两边悬臂为300mm,则需要截面抵御矩：W=-=(d2-4a2)-二(IOoO2-4X30()2)X112=9
7、7846mm3fm104104选用：木方断面60mm100mm抵御矩:Wnl=IOmm满足规定故：柱箍选用60mm100mm方木或50mm120mm方木d、对拉螺栓选用：每根对拉螺栓拉力:N=LqI=I15.91.6=12.72KN222螺栓需要的净截面积A=4=些9=74.82mm2f,b170选用直径12钢筋,A=113mm2满足规定故:对拉螺栓采用2M12e、模板计算：柱模板受到的线荷载：5=113.520.140.8=12.7KNm按强度规定需要的模板厚度h:h=AE=llxJ1Z=4.2mmV10mm满足规定4.2V4.2V800按刚度规定：q2=87.60.140.8=9.8KNm
8、需要的模板厚度h:h=-3-=6.1mm10mm5.3Vb5.3V800故:选用IOnm）厚柱模板,满足规定梁模板计算.1荷载计算：按框架梁500X1200计算模板自重：0.6KNm分项系数1.2混凝土自重:0.51.224=14.4KNm分项系数1.2钢筋重量：L5KNm分项系数1.2施工人员及设备荷载：2.5KNm2分项系数1.4振捣混凝土产生的荷载：对水平模板取2KNm2对垂直模板取4KNm2分项系数为1.4q1=0.6l.2+14.4l.2+1.5X1.2+2.5X1.4+2X1.4=26.IKN/m（小平、侧模）q2=0.6l.2+14.4l.2+1.51.2+2.51.4+41.4
9、=28.9KN/m（垂直，底板）荷载设计不预折减a、梁底模板厚度计算:梁底模板采用木模板，底楞木和顶撑间距为40Omm按强度规定，底模需要日勺厚度附上、河二胆乂、縻二20.68w4.65Vb4.65V500按刚度计算，底模厚度h二占苗二当X;廖二23.186mm6.67Vb6.67V500故：梁底模采用木模（松木），模板厚度取为25mmb、梁底模木方验算:梁底模木方间距L=400采用50mm100mm木方A=50i三2L=417cm4W=83cm3荷载qz=28.9KN/m弯矩系数Kffl=-0.1挠度系数K111=O.677按强度验算。=01289402=5.57Nmm213Nmm2W830
10、00强度满足规定按挠度验算KWq匕 _ 0.677 x 28.9 x 4(X)4 1()0EZ 1009.5 IO3 417(XXX)=0. 126-=1400刚度满足规定c、梁侧模板验算梁侧模板压力计算公式如下：F1=O.22rft0,2V12=0.222411.152=68.69KNm2,CI210+15F2=rrH=241.2=28.8KNm2取F=28.8KNm2振动硅产生的侧压力2KNm2荷载:q=28.81.2+21.4=37.36KNm2强度验算系数，按三跨梁计算，则弯矩系数w=-.1挠度系数Km=O.677立撑间距取为400mm,则线荷载为：q1=0.437.36=14.94K
11、Nm侧模板厚度取为25mm,则Wjbh400X25=41666.67mm366I=bh3=400253=6250000mm1按抗弯强度验算:M=Kn,qL2=-0.1X14.944002=239040NmmM _ 239040T 41666.67=5. 7Nmm213Nmm13Nmm之一为松木模板抗弯强度设计值验算合格按刚度验算线荷载为37.36X0.4=14.94KNm八一IZ41nr-0.67714.944004一Cr,L=Ku,qL/100EL=；=0.04=11009.51036250000400故刚度满足规定梁侧模采用25mm厚木模板符合规定d、梁侧模木方验算梁侧模木方间距400mm
12、,采用50mm100mm木方荷载q=3736KNm2则q=q,O.4=37.36X0.4=14.94KNm2按抗弯强度验算。二竺二jJ.1x14.94x40Q2=288i3NmmWW83000按刚度验算八Kwqb0.67714.944004C公匚,L13=H_Ih-1100E/1009.5103417000400故满足规定e、钢管支柱稳定性验算荷载q=28.9KNm钢管采用=483.5mm净截面积A=489mm2i=-482+412=15.78mm立杆间距100Omnl步距100Omm4则L0=100Omm1222=63.4/15.78查表行稳定系数6=0804N=-=14.45KN2则=匹=
13、1445x10(X)=36.75215Nmm20.804489故：钢管支架稳定性符合规定挠度满足规定4.4搭设要点：搭设次序：基层处理I一瓦卖回填土并铺设木板H摆放扫地杆H逐根树立立杆并与扫地杆扣紧H安装扫地小横杆与立杆和扫地杆扣紧H装第一步大横杆与立杆扣愫H安装第一步不耐一两三步大横杆、小横耳T加临时斜支撑，上端与第二步大横杆扣紧（在与构造连接后拆除）卜|安第三、四步大横杆、小丽H与构造连组T接立杆加剪诉T铺脚手板IT绑扎防护栏及挡脚板j撑防护网搭设措施：a、基底扎实本工程脚手架，其外立杆大多处在回填土之上，回填土必须分层扎实。垫木宜采用长L2L5m、宽不不不小于200mm厚5060mm日勺
14、木板，垂直于墙面放置或用长4.0m左右的木板平行于墙面放置。b、脚手架日勺扫地杆扫地杆是立杆下端绑扎的纵向和横向的水平杆，一般离下脚面不超过120mmo扫地杆是必须用扣件扣牢，它日勺功能是约束立杆底脚所发生的位移和用来防止或减少脚手架的不均匀沉降，在扫地杆下部垫塞木板。C、架体与建筑物日勺拉结1）联墙点的位置在与立杆和大横杆相交的接点处，离节点日勺间距不适宜不小于300mmO2）墙杆时间距大小与脚手架的总高、立杆承受的内力和地区基本风压大小等有关。见下表：3）联墙杆必须从底部第一根大横杆处开始设置，沿整片脚手架均匀布置。4）连墙件按构造规定三步三跨设置,其间距按下表进行设置：脚手架类型脚手架高度竖向间距水平间距每根连墙件覆盖面积Im?）双排脚手架50mW6m=6m40二504mW6m275）在脚手架周围日勺端头（包括顶端）以及转角处，要加密联墙杆。6）刚性联墙杆采用如下二种做法：d、短钢管、扣件与钢筋混凝土柱连接（下图）。e现浇混凝土的梁板
