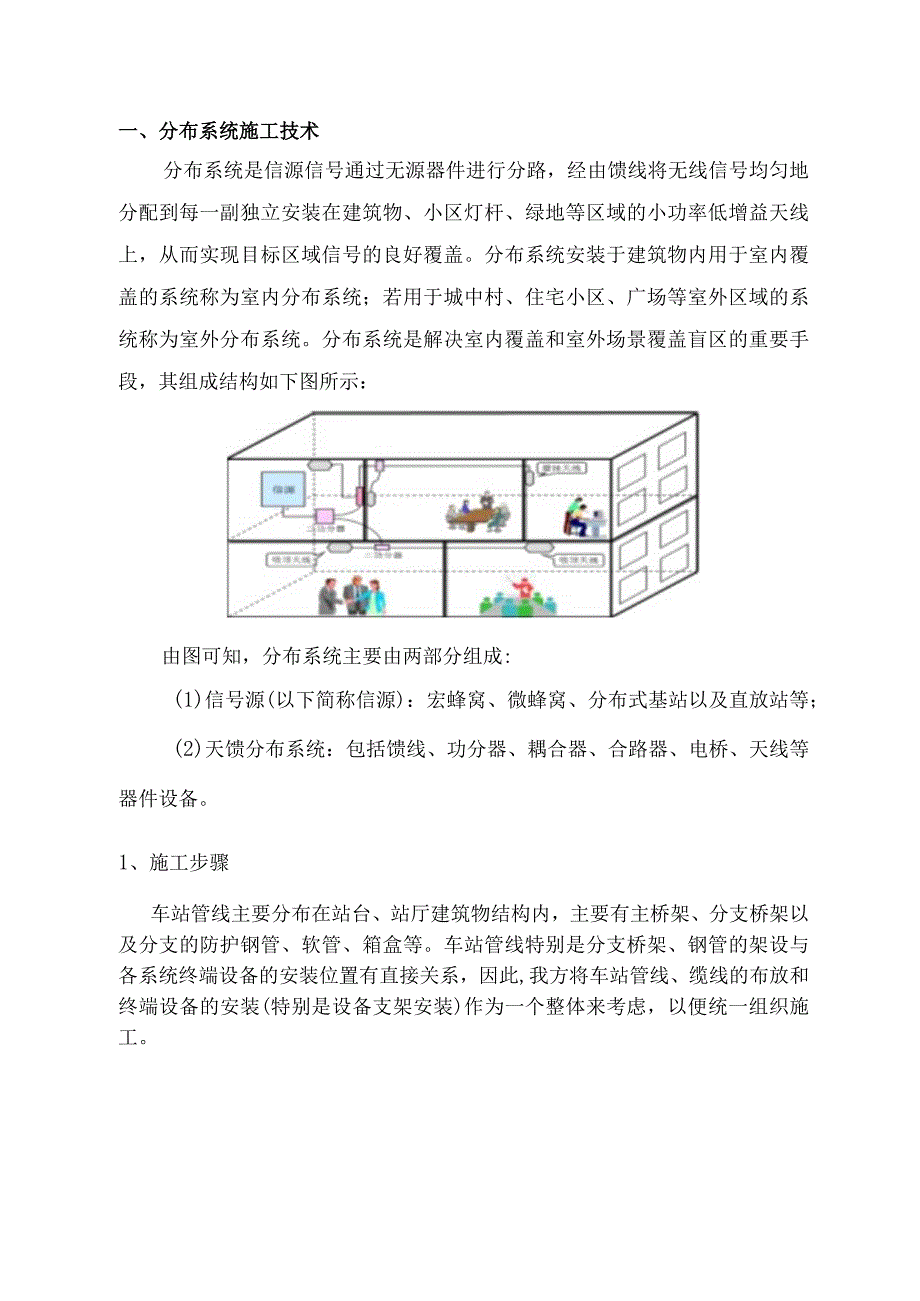

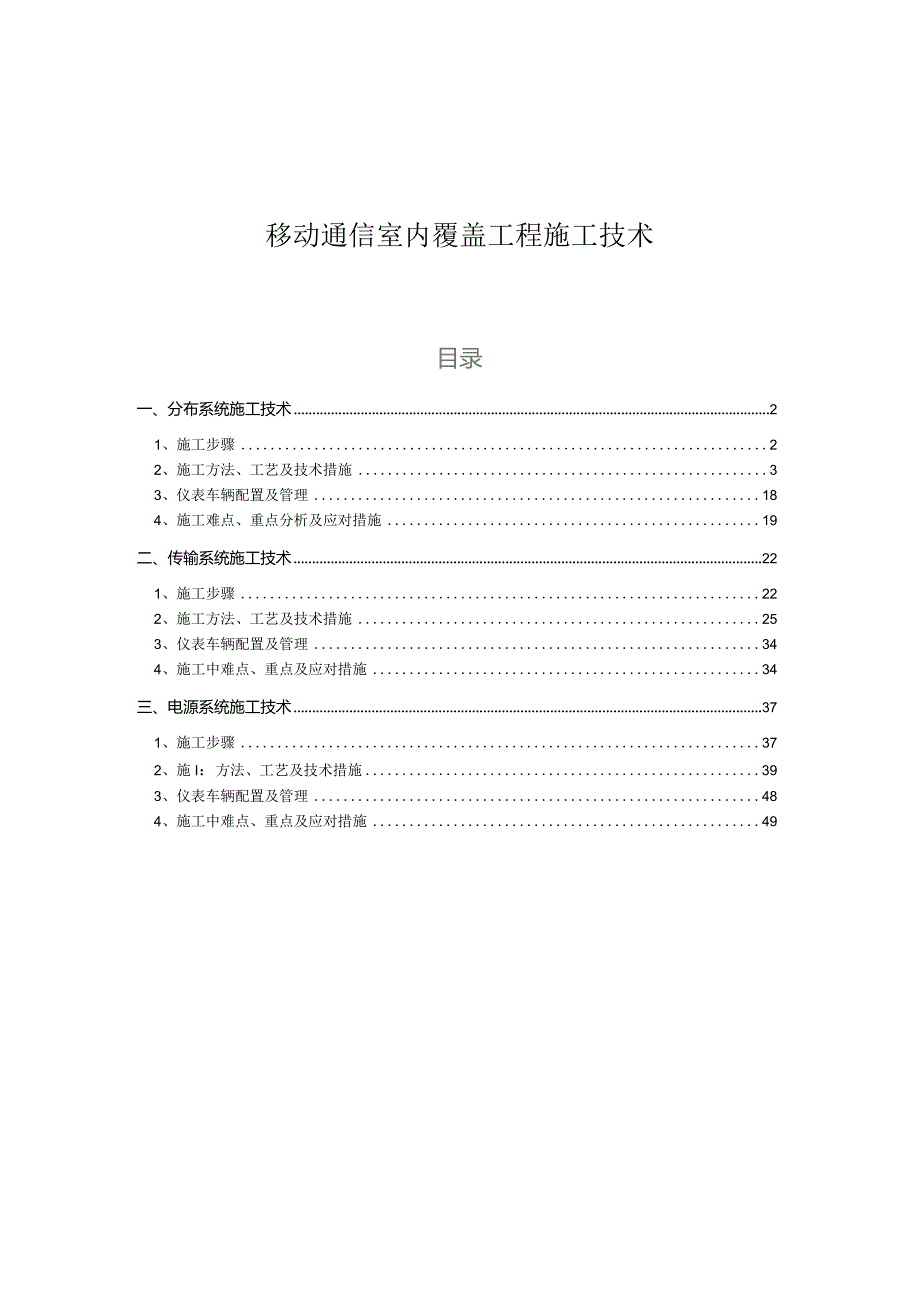

1、移动通信室内覆盖工程施工技术目录一、分布系统施工技术21、施工步骤22、施工方法、工艺及技术措施33、仪表车辆配置及管理184、施工难点、重点分析及应对措施19二、传输系统施工技术221、施工步骤222、施工方法、工艺及技术措施253、仪表车辆配置及管理344、施工中难点、重点及应对措施34三、电源系统施工技术371、施工步骤372、施I：方法、工艺及技术措施393、仪表车辆配置及管理484、施工中难点、重点及应对措施49一、分布系统施工技术分布系统是信源信号通过无源器件进行分路，经由馈线将无线信号均匀地分配到每一副独立安装在建筑物、小区灯杆、绿地等区域的小功率低增益天线上，从而实现目标区域信
2、号的良好覆盖。分布系统安装于建筑物内用于室内覆盖的系统称为室内分布系统；若用于城中村、住宅小区、广场等室外区域的系统称为室外分布系统。分布系统是解决室内覆盖和室外场景覆盖盲区的重要手段，其组成结构如下图所示：由图可知，分布系统主要由两部分组成:(1)信号源(以下简称信源)：宏蜂窝、微蜂窝、分布式基站以及直放站等；(2)天馈分布系统：包括馈线、功分器、耦合器、合路器、电桥、天线等器件设备。1、施工步骤车站管线主要分布在站台、站厅建筑物结构内，主要有主桥架、分支桥架以及分支的防护钢管、软管、箱盒等。车站管线特别是分支桥架、钢管的架设与各系统终端设备的安装位置有直接关系，因此,我方将车站管线、缆线的

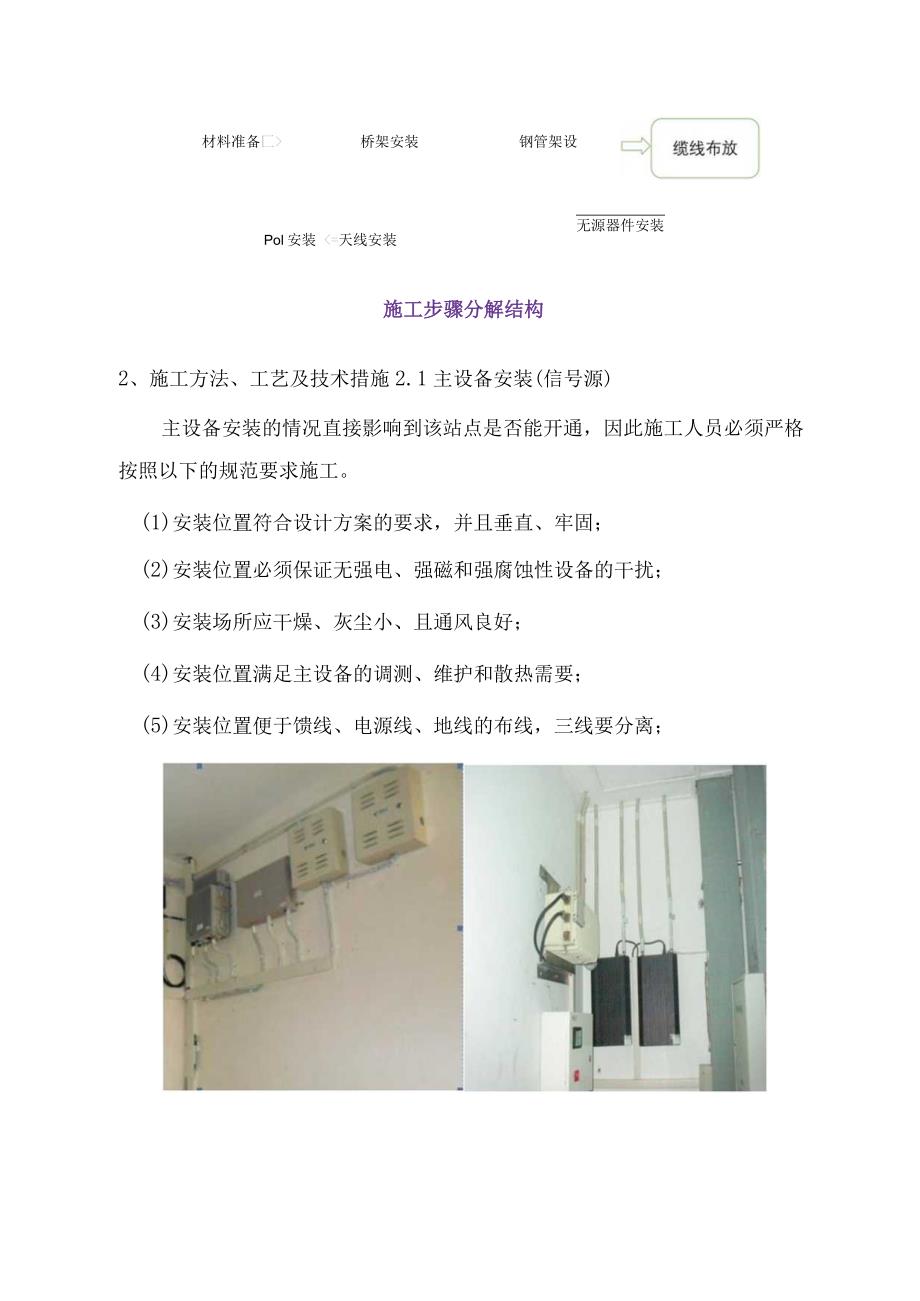

3、布放和终端设备的安装(特别是设备支架安装)作为一个整体来考虑，以便统一组织施工。材料准备匚桥架安装钢管架设Pol安装 =天线安装无源器件安装施工步骤分解结构2、施工方法、工艺及技术措施2.1主设备安装(信号源)主设备安装的情况直接影响到该站点是否能开通，因此施工人员必须严格按照以下的规范要求施工。(1)安装位置符合设计方案的要求，并且垂直、牢固；(2)安装位置必须保证无强电、强磁和强腐蚀性设备的干扰；(3)安装场所应干燥、灰尘小、且通风良好；(4)安装位置满足主设备的调测、维护和散热需要；(5)安装位置便于馈线、电源线、地线的布线，三线要分离；布放整齐布放整齐(6)设备尽量安装在室内。安装主机
4、的室内不得放置易燃品；室内温度、湿度不能超过主机工作温度、湿度的范围；对于背部散热的主设备，不能贴墙固定，必须用支架固定，保持与墙壁留有一定的距离，便于散热，对于室外安装的设备，须做好防雨防晒、防盗、防破坏的措施。根据站点周围环境和治安情况，必要时应安装防盗笼(防雨罩、防盗笼、PVC线槽为特殊辅材)；(7)主机挂壁安装时，在弱电井或机房内安装，主机底部距离地面为1.5米，主机底部或顶部应与其它原有壁挂设备底部或顶端保持在同一水平线上；在公共区域安装时，主机安装位置达到一般人员无法触及的位置，同时又便于维护人员维护，业主有特殊要求可以根据实际环境安装；(8)主设备在开通前必须接地良好，电源要采用
5、空开+插座形式安装，三线要分离；(9)当有两个以上主机设备需要安装时,设备的间距应大于0.2米,并整齐安装在同一水平线(或垂直线)上;(10)线缆接头制作符合规范要求，焊点光滑饱满，杜绝虚焊、假焊，短路的情况发生；制作完成后，每对线缆必须校验，确保电路畅通；(11)室分系统的无线直放站、光纤直放站近端、远端和干放必须安装监控模块并保证监控工作状态正常，必须保证告警信息能够正常发回网管系统，保证在网管系统下进行监控，所有设备和监控系统必须符合各运营商直放站网管监控的要求。2.2、 无源设备安装无源设备一般包括功分器、耦合器、合路器、电桥等。安装时应用相应的安装件进行固定，并且垂直、牢固，不允许悬
6、空放置，不应放置室外(如特殊情况需室外放置，必须做好防水、防雷处理)，在线槽布放的无源设备应用扎带固定牢固；无源器件应有清晰明确的标识；设备空置端口必须接匹配负载。无源器件要保证量好馈线长度后再锯掉馈线，做到一次成功，较短的连线要先量好以后再做，不要因为不易连接而打急弯，如果线太长要锯掉不能盘在器件周围。(1)器件介绍功分器：功率分配器(简称功分器)，如图所示，是最简单和最常用的一种微波无源器件。二功分输入端的输入功率根据对称性平均分配到两个输出端，功率比为L1,输出端的功率分配损耗均为3dB。耦合器:耦合器是非等功率分配器，作用是将信号不均匀地分成2分。常用的耦合器有6dB；15dB；30d
7、B；主要应用在从主干馈线分支出一路信号用于直接接天线。功分器耦合器（2）安装要点安装前必须熟读图纸，清楚线缆布放的位置和方向，以防器件装反、装错。特别注意区分耦合器的直通段和输入端别搞混淆。器件与电缆接头连接时，螺丝不宜旋得太紧，以防接头撞针接触到屏蔽层；也不宜旋得太松，以防脱落。吊顶内的器件在安装完毕后用扎带或扎绳固定在支架上。器件安装位置要便于安装、检查、维护，比如走线槽三通处。器件安装正面朝外，标签粘贴要美观，字迹要清晰。2.3、 天线安装(1)各类型天线支架应结实牢固，支撑杆要垂直，横担要水平，安装位置要符合设计要求；(2)所有天线必须牢固地安装在其支撑架上或建筑物天花板下，走廊内天线
8、安装在走廊中间，安装位置符合设计要求，周围1米内不宜有体积大的阻碍物。若为板状式天线，必须使用天线支架牢固地安装在墙上，保证天线垂直美观，并且不破坏室内整体环境，若是定向板状天线应用壁挂安装方式或利用定向天线支架安装方式，天线主瓣方向应正对目标覆盖区；若为吸顶式天线，可以安装固定在装修吊顶或天花板上，保证天线水平美观，并且不破坏室内整体环境；如果装修吊顶为石膏板吊顶，可依照设计要求将天线安装于吊顶之上，避开风管、消防管等，天线必须做固定，不能任意摆放。若吊顶为金属材质，天线应安装在吊顶之下。fl：天线固定在走廊中间电梯内天线固定，必须用膨胀螺栓固定于电梯井壁。(3)天线的俯、仰角应符合设计要求
9、；(4)室内天线需外露安装时，必须戴干净手套操作，保证天线美观且不破坏整体环境；(5)对于使用两个单极化天线的双通道室分系统，天线间距安装偏差应不超过设计文件(方案)的5%；设计文件(方案)中未明确的应不小于4人，宜控制在4入-12人之间；(6)LTE与WLAN不共用分布系统时，LTE室分天线与WLANAP天线距离安装偏差应不超过设计文件(方案)的5版设计文件(方案)中未明确的应控制在Im以上，条件具备的宜控制在3m以上(7)在安装天线时，与天线相接的跳线禁止盘卷；(a)对金属材质吊顶，天线一定要外露安装，不得将天线安装在金属吊顶内(b)无吊顶安装天线时，必须用天线架安装，且天线高度不得低于原
10、有设施，天线应远离附近遮挡物;（8）室外天线安装天线必须牢固地安装在其支撑件上，其高度和位置符合设计方案的规定。天线与跳线的接头应作防水处理，连接天线的跳线要求做一个“滴水弯”，“滴水弯”处套管的最低处需开出水孔（防止套管内积水）。连接天线的跳线要求有10-15cm直出。室外馈线应采用套管（PVC或者铁管等）保护。天线的支撑件：天线的各类支撑件应结实牢固，铁杆要垂直，横杆要水平，所有铁件材料都应作防锈处理，天线支架的螺丝（包括膨胀螺丝、避雷针连接螺丝、接地螺丝等）必须进行涂防锈漆，防水防锈，室外天线安装位置须确保天线处于避雷针45保护角内；（9）GPS天线必须安装在较空旷位置，上方90度范围内
11、（至少南向45）应无建筑物遮挡。GPS天线安装位置应高于其附近金属物，与附近金属物水平距离大于等于L5m。GPS天线应考虑防雷措施,如安装GPS馈线连接浪涌保护器（SPD）。2.4馈线安装布放馈线的关键是路由测量和馈线敷设。（1）馈线路由测量1）对照施工图纸对馈线走向路由进行确认和检查，发现问题及时解决；2）路由测量时，要准确测量馈线路由的长度，避免布放过程中造成浪费。（2）敷设馈线1）布放馈线，必须严密组织并有专人指挥。牵引过程中应有良好联络手段，禁止未经训练的人员上岗，及无联络工具的情况下作业。2）所有馈线必须按照设计方案（文件）的要求布放，且应整齐、美观，不得有交叉、扭曲、空中飞线等情况
12、，所有走线裸露部分必须加套白色PVC管，拐弯处用波纹管连接，连接处用PVC管直通头，拐弯波纹管长度不宜过长。3）走线用扎带、PVC管卡等进行固定，固定间距如下表:小于1/2”线径馈线大于1/2”线径馈线水平走线时：LO米L5米垂直走线0.8米1.0米时：4）PVC管与墙壁之间要固定架固定，PVC管必须水平/垂直走线，固定间距为1一2米，未加套PVC管的馈线水平/垂直走线固定间距小于1米；5）垂直走线或必要的空中飞线若无法固定，则预先将馈线用扎带或电缆挂钩固定在钢丝绳上，钢丝绳两端用膨胀螺丝、地锚、紧绳卡和调节环拉紧；客户特别要求时，必须安装专用走线架（钢丝绳、地锚、紧绳卡和调节环为特殊辅材）；
13、6）当馈线或跳线需要弯曲布放时，要求弯曲角保持圆滑,其弯曲曲率半径不超过下表的规定：线径二次弯曲的半径一次弯曲的半径7/8”360mm120mm1/2”普通210mm70mm1/2”超柔120mm40mm7）对于地下停车场等特殊场所，馈线无法靠墙布放,又无走线架时，必须每隔2米安装一个馈线吊架,使用线管布线固定,且馈线应高于消防管道或排气管道；8）所有馈线避免与消防管道及强电高压管道一起布放走线，确保无强电、强磁的干扰；9）禁止馈线沿建筑物避雷网带或避雷地线捆扎一起布放走线;10）所有器件必须贴标签，所有馈线两端必须有明确的路由标识，吊顶上馈线每隔5米贴一标签，电井内穿越楼层的馈线，在每层至少
14、要有一个标签，所有标签必须以方案上的标识为准，字体工整，标识正确，粘贴认真，便于观察，并用透明胶带粘在标签上，以防止脱落；11）所有布线不准有多余馈线散放在吊顶上及电井内，不准有多余馈线盘卷的现象出现；12）所有布线要尽量整齐、美观，吊顶内布线要贴吊顶布放，不能忽上忽下，以减少馈线长度；弱电间内裸露馈线必须套“25波纹管、25PVC管或巾25金属管，用金属线码加以固定，线码间隔长度适中、均匀；13）桥架内布线时，馈线要与原有馈线平行，不得与业主原有线路绕行；当施工需要布放多条馈线时，要将新布放馈线用扎带平行的捆绑在一起，扎带间距为1米，然后再固定在桥架内，布线时要考滤整体布局，不得防碍业主原有
15、设施及线路，线路不得交叉；14）所有馈线接头必须做防尘处理，直接与有源设备相联的接头可在做防尘时将扭丝部分露出，以便于后期调试及维护；15）与无源器件相连接的馈线各端必须用扎带固定在吊筋或其他支撑物上，以防止因馈线重力将接头松动；16）主设备、天线、耦合器、功分器为N-K头，馈线为N-J头；馈线接头与主设备、天线、耦合器连接口连接时，距离馈线接头必须保持50mm长的馈线为直出，方可转弯；17）馈线接头与主设备、天线、耦合器连接口连接时，必须连接可靠，接头进丝顺畅，不得野蛮死扭。18）在有防护静电地板的机房等其它特殊机房布线时,馈线、地线、电源线均可直接在地板下布线，但各类走线必须加套相应的Pve管或波纹管且必须分开布线，并适当用扎带固定，布线要整齐美观；19）在无防护静电地板的机房布线时，有走线架必须在走线架上布线，无走线架时则沿墙面、边布线，各类走线必须加套相应的PVC管、波纹管、线槽等，固定原则与馈线走线相同；20）室外馈线进入室内之前，要求有一个“滴水弯”，以防止雨水沿着馈线渗入室内，“滴水弯”处套
