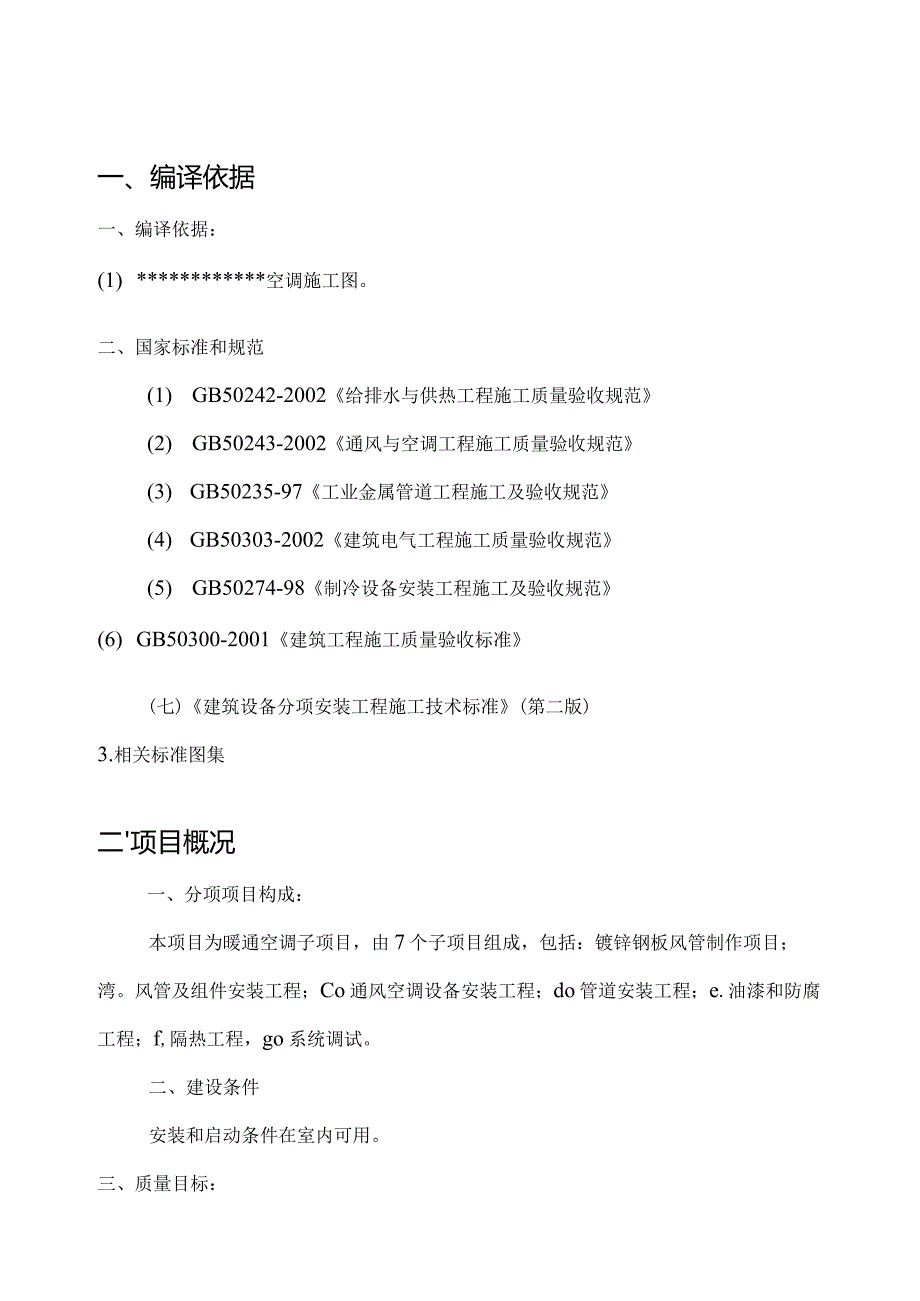

1、空调安装工程施工组织设计一、编译依据一、编译依据：(1) *空调施工图。二、国家标准和规范(1) GB50242-2002给排水与供热工程施工质量验收规范(2) GB50243-2002通风与空调工程施工质量验收规范(3) GB50235-97工业金属管道工程施工及验收规范(4) GB50303-2002建筑电气工程施工质量验收规范(5) GB50274-98制冷设备安装工程施工及验收规范(6) GB50300-2001建筑工程施工质量验收标准(七)建筑设备分项安装工程施工技术标准(第二版)3.相关标准图集二项目概况一、分项项目构成：本项目为暖通空调子项目，由7个子项目组成，包括：镀锌钢板风管

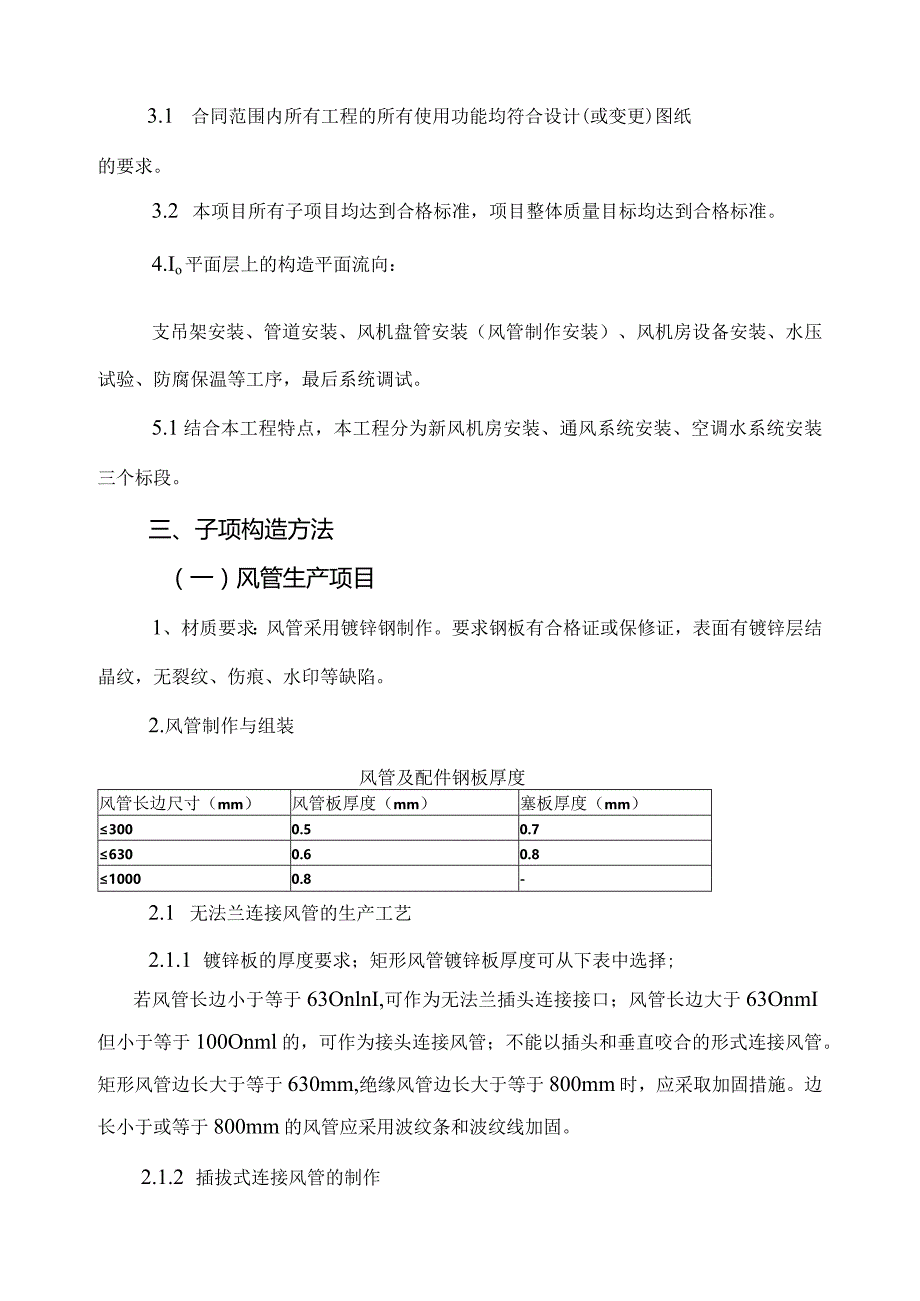

2、制作项目；湾。风管及组件安装工程；Co通风空调设备安装工程；do管道安装工程；e.油漆和防腐工程；f,隔热工程，go系统调试。二、建设条件安装和启动条件在室内可用。三、质量目标：3.1 合同范围内所有工程的所有使用功能均符合设计(或变更)图纸的要求。3.2 本项目所有子项目均达到合格标准，项目整体质量目标均达到合格标准。4.Io平面层上的构造平面流向：支吊架安装、管道安装、风机盘管安装（风管制作安装）、风机房设备安装、水压试验、防腐保温等工序，最后系统调试。5.1结合本工程特点，本工程分为新风机房安装、通风系统安装、空调水系统安装三个标段。三、子项构造方法（一）风管生产项目1、材质要求：风管采
3、用镀锌钢制作。要求钢板有合格证或保修证，表面有镀锌层结晶纹，无裂纹、伤痕、水印等缺陷。2.风管制作与组装风管及配件钢板厚度风管长边尺寸（mm）风管板厚度（mm）塞板厚度（mm）3000.50.76300.60.810000.8-2.1 无法兰连接风管的生产工艺2.1.1 镀锌板的厚度要求；矩形风管镀锌板厚度可从下表中选择;若风管长边小于等于63OnlnI,可作为无法兰插头连接接口；风管长边大于63OnmI但小于等于100Onml的，可作为接头连接风管；不能以插头和垂直咬合的形式连接风管。矩形风管边长大于等于630mm,绝缘风管边长大于等于800mm时，应采取加固措施。边长小于或等于800mm的
4、风管应采用波纹条和波纹线加固。2.1.2 插拔式连接风管的制作在生产插接式连接风管时，插接式接头的法兰宽度应为10-12mm，插接式风管末端应先转动180。具体方法是先将镀锌板拉平到所用材料的总宽度和长度，先在剪板机上剪下，然后用有间隙S的划线模沿板边切割。已被削减。，然后画一条折线，在折线和翻线的交点处剪一个小角。接下来的顺序是先加工咬口，将管端转入接口，依次折叠，这样就完成了直管加工。上述工艺施工，要注意打标的准确性，切完端头后要压回180。端部的三角间隙。只有这样，风管的大小才得以调节，端口平整，不仅安装时省力，而且不会造成接口歪斜。2.1.3 竖咬风管生产垂直咬合风管的制作和插接连接基
5、本相同。注意在垂直咬合折边连接前，先将接头角咬合压出，再将连接两个插座与插入口的垂直咬合压出。按管道周长展开剪出来，然后用划线模画出折线，划线后剪掉四个角，在风管两端折线翻边段剪6个接缝，（注意刚切到路口）。完成上述划线下料工序后，先压咬口，再打开折边机继续折三个90方格，折边时用原来压在管端的承口和承口压倒.手锤和喇叭压平后，可以合上嘴，整个风道的整个制作就完成了（注：由于折叠时两端插座的法兰已经完成，为了尽量减少折叠时局部压平维修时，可将压紧的两个承插件移至折边机侧端的中立位置，折叠时仅单折边的一端局部受压，调平工作量为大大减少。）无法兰连接风管的安装工艺要求与法兰风管相同，但连接接头不同
6、，接头密封方式也不同。无法兰连接风管制作完成并检验合格后，即可运至安装区进行组装。根据具体位置和吊装方式，可将45段做成一段，也可将89段编组在一起（一般说起吊点只有两个，风管不宜过长），然后逐段吊装到预先设置好的支吊架上，逐段连接接口。1.1 2切割管道的组装切割条应在组装风管之前制作。切割条的宽度应为25毫米。切割条应在中间留出约3至4毫米。切条加工后的高度（厚度）应在3毫米左右。太厚，装配时接口松动。影响连接质量。刀片规格如下图所示：制作切割带的镀锌板厚度为0.8mm,可用边角料将其切割成50mm宽的带材，在切割机上滚压后即可加工成品。它是在方机上压折3次（先将一侧折135,再折另一侧1
7、35。，最后在方机上将两侧压平180）制成。风管相互连接时，将需要相对的两根风管对齐，头尾对齐。风道壁的四个侧面与开口形成“X”形间隙，并用切屑将间隙一一楔入。插片的长度，一对插片与风管边的长度完全一致（可略短23mm）,另一边插片比另一边长40mm风道。然后插入一对长度为40mm的切割条。当最后两根插条的两端长出风道20mm时，检查无问题后，将它们敲落，压在相邻的插条上。2.3 垂直咬合风管的组装垂直咬合风管组装前需要加工90。包边角，每个接头有4个包边角，将两管插座插头插在上面后，放在四个角上，插座侧向下以进行加固。90角的宽度为22mm,直角边的外缘约为70-8Omm。可采用手工切割厚度
8、为0.8mm以上的废铁皮进行加工。边缘上的孔和钾钉垂直咬合。需要注意的问题是：由于风管长边较长,在组装前比较软，所以插接段长边在对接过程中塌陷，需要从风管内侧提起管，与承口侧对齐，然后法兰和钻孔。孔用钾钉打孔，可使风管接头平整美观。风道密封插入式和垂直咬合式都是无法兰连接风管接口，实际上都是使用铁片之间的咬合连接。法兰连接是靠螺栓受力，风管由两个角钢平面压缩，中间加入弹性软质材料，受力变形，堵住法兰间不均匀的间隙，达到密封效果。咬合间隙没有法兰连接，不能在咬合中进行加工，所以去掉，咬合界面边缘沿圆周涂上密封胶，达到密封的目的。涂抹时要注意接口的清洁度。不含油。将嵌件的两面贴在嵌件的连接口上；将
9、插座的法兰应用于垂直咬合界面。2.5 质量要求及检验验收无法兰风管的施工质量要求按通风与空调工程施工质量验收规范(GB50243-2002)的相关要求施工；不应大于5/1000,弹性塞或弹簧夹应与钢板法兰相匹配；风管钢板法兰的角件和四个角接头应固定牢固、紧密,端面应平整，连接处不得有间隙，连续贯穿缝大于2mm。同时，还提出C型、S型插头连接的矩形风管边长不大于63Omm,风管插头与加工插座的宽度应为匹配，允许偏差为2mm；连接应平整、紧密，插头两端过盈长度不小于20mm；对于采用竖咬口和包边竖咬口连接的矩形风管，竖筋的高度应大于或等于相同尺寸风管角钢翼缘的宽度。同一规格风管的竖咬口高度与包边竖
10、咬口高度一致，折叠角度宜倾斜，直线度允许偏差为5/1000；四个嘴角处的钾接要严密，无孔洞。三、质量标准：(1)风管尺寸符合设计要求；(2)风管接缝严密，宽度均匀，无孔洞、半缝、爆裂等缺陷，直管垂直接缝错开；(3)风管外观质量应平直平直，弧度均匀，两端平行，无翘曲角，表面凹凸不大于5mm,接口应严密牢固，矩形风管的四个角必须有定位和密封措施，风管要连接好。两个平面应是直的，不得错位或扭曲。(4)允许偏差：矩形法兰边长(0-+2mm);矩形法兰对角线之差小于3mmo4.风道强度测试风管制作完成后，进行风管强度和压力试验。试验压力为工作压力的L5倍。工作压力可按系统风机全压的90%或空调机组余压测
11、试。试验时间为3分钟，检查接头处无裂纹为合格。(2)风管及部件的安装一、材料要求：(1)成品风管不得有变形、扭曲、开裂、孔洞、法兰脱落、法兰焊接、漏钾、漏螺栓孔等缺陷。(2)安装好的阀门零件、风口等部件应检查调节装置是否灵活，漆层是否脱落。2.风管安装过程根据设计图纸，参照土建施工基准线确定风管标高。风管安装采用龙门吊架。吊架横臂采用角钢，吊杆采用圆钢。使用角钢吊杆的目的是防止风管晃动。钢材在切割前应进行冷矫直。钢材的切割和钻孔不得使用电焊，而必须使用切割机。臂架圆钢应根据风管标高适当剪裁，套丝不宜过长。风管支吊架完成后，应进行除锈处理，并涂防锈漆。钢材选用规格及吊架间距要求如下：矩形风管长边
12、尺寸支撑角（毫米）动臂直径（毫米）支架间最大距离（mm）400-6304040483800-1000404041031000-1320505051031320-200050X50X5103（3）安装吊架：吊架按风管中心线对称安装，采用MlOX70膨胀螺栓。安装风管时，管道较长时，应在适当位置加挂衣架。出风口或阀门上不得安装吊架，检查孔与出风口或塞管的距离不应小于20Omm。根据图纸设计要求，设置风管固定支架。（4）风管吊装：风管吊装时，注意吊点，不要使悬臂过长。这是因为风管接口的刚性不如法兰风管。一次吊装在10米左右，吊架之间的距离还是按照相关要求。规范需要实施。吊起风管时，检查风管内及上表面
13、是否有重物，防止落物伤人。当风管离地200-300mm时，停止吊装，仔细检查倒链或滑轮与捆扎风管的受力点。绳索，绳扣是否牢固，风道重心是否正确。检查风道内及上表面是否有重物。无问题后继续吊装，吊装风管下严禁有人。对于较长的风管和吊装风管，应同时进行，两端应相互呼应，以防止因一端过高而对中间风管法兰施力过大造成风管变形.风管穿过需要封闭的防火防爆墙或楼板时，应设置预埋管或防护套管，钢板厚度不小于1.6MM。风管与保护套之间应采用不燃、无害的柔性材料进行封堵。(5)风管附件的安装A、风管配件宜采用定型产品。购买或开箱验收时注意成品质量。所有调节阀应灵活开启和关闭。B、防火阀安装：防火阀是通风空调系
14、统中的一种安全装置。安装时应按设计型式安装，不得随意改变，尤其是阀板的开启方向。不应反向安装。顺着气流方向观察检修门，左式在左侧，右式在右侧。C、在空调新风系统中，多叶调节阀安装在各支管上。各回风主风管上的消音器型号应与风管尺寸相对应。D、各种风口是系统的终端设备。在天花板上安装时，安装要平整，位置要准确，不要损坏外露面。室内所有出风口均采用铝合金喷塑出风口、风机盘管出风口和回风口，以及新风口和排风口。E、柔性短管安装：由帆布制成，安装时两端固定在法兰上，拉力适中，不扭曲。风机吸风口的柔性风道可以隔热。画布上刷桐油，外面刷防火漆。涂刷要均匀，外观要美观。F、消声器安装：(a) 阻抗复合消声器材
15、料要求：有产品合格证或质量鉴定文件；吸音材料应严格按照设计要求选用，并满足防火、防潮、防腐蚀等要求。(b) 施工条件：风管及部件安装见施工条件部分。(c) 施工技术：见风管安装技术部分。(d) 保证措施：消声器和消声弯头应安装单独的支吊架，使风道不能承受重量。支吊架应根据消声器的型号、规格和结构，并按照国家标准或设计图纸的规定进行选择。安装消声器前，应检查支、吊架等固定件的位置是否正确，预埋件或膨胀螺栓是否安装牢固。支吊架必须保证其承受的载荷。消声器支架螺孔与吊架支架穿过吊架的距离应比消声器稍宽40-50mm。为便于调整高程，可在臂架末端设置50-60mm螺纹，用于调平和找正。它也可以通过在熨斗上添加垫子来进行调平和对齐。消声器的安装方向必须正确,与风管或管件的法兰连接应紧密牢固。消声器安装好后，可通过拉线或挂线进行检查。如果不符合要求，则应进行修理。消声器安装后，应加强管理，采取防护措施。严禁在消声器法兰和吊架上固定其他支吊架。(e) 质量要求消声器外壳的接头和拐角处容易出现孔洞和漏气。应注意生产。发现孔洞后，应及时用焊锡密封胶密封。穿孔板钻孔后产生的刺很
