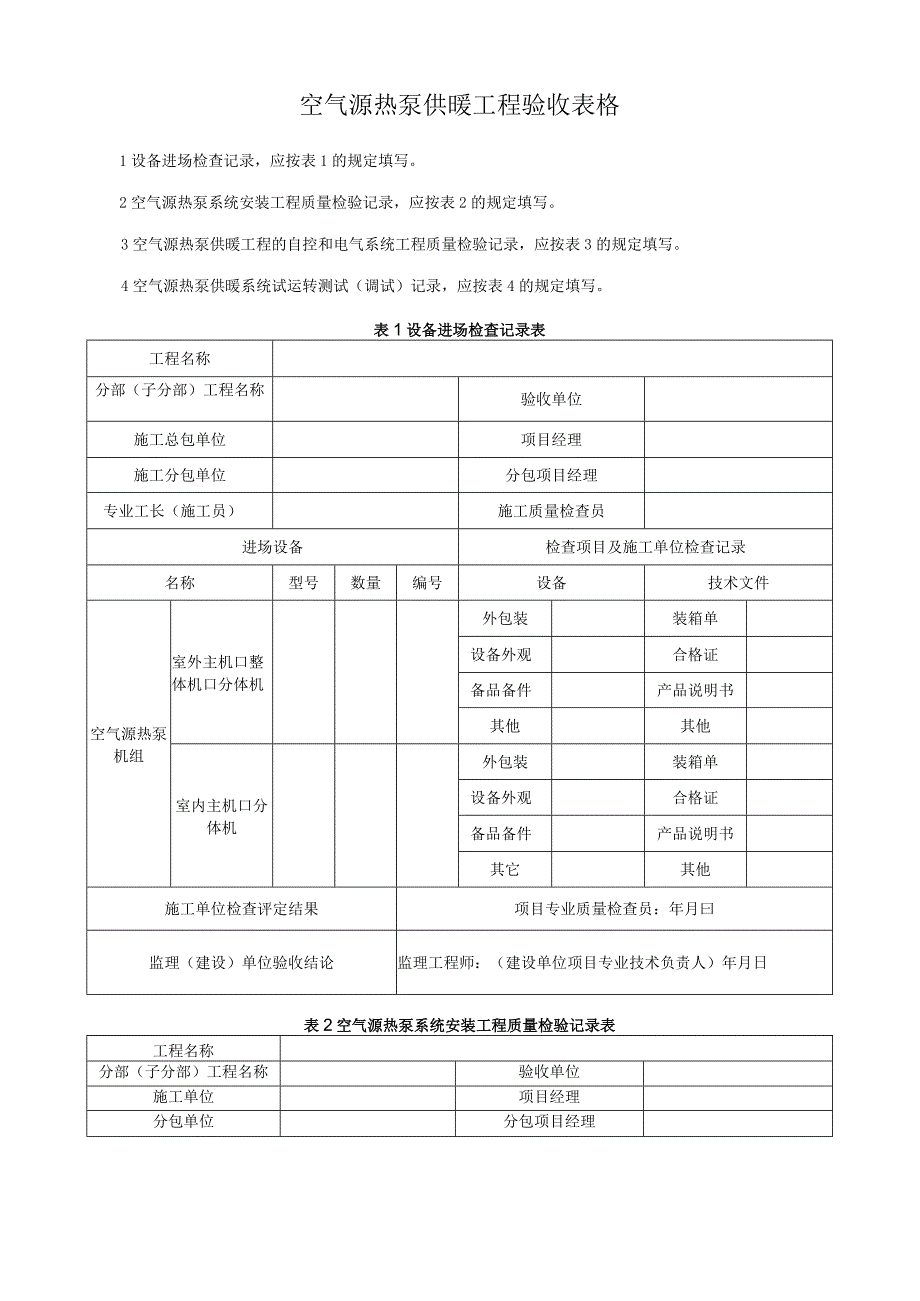

1、空气源热泵供暖工程验收表格1设备进场检查记录，应按表1的规定填写。2空气源热泵系统安装工程质量检验记录，应按表2的规定填写。3空气源热泵供暖工程的自控和电气系统工程质量检验记录，应按表3的规定填写。4空气源热泵供暖系统试运转测试（调试）记录，应按表4的规定填写。表1设备进场检查记录表工程名称分部（子分部）工程名称验收单位施工总包单位项目经理施工分包单位分包项目经理专业工长（施工员）施工质量检查员进场设备检查项目及施工单位检查记录名称型号数量编号设备技术文件空气源热泵机组室外主机口整体机口分体机外包装装箱单设备外观合格证备品备件产品说明书其他其他室内主机口分体机外包装装箱单设备外观合格证备品备件

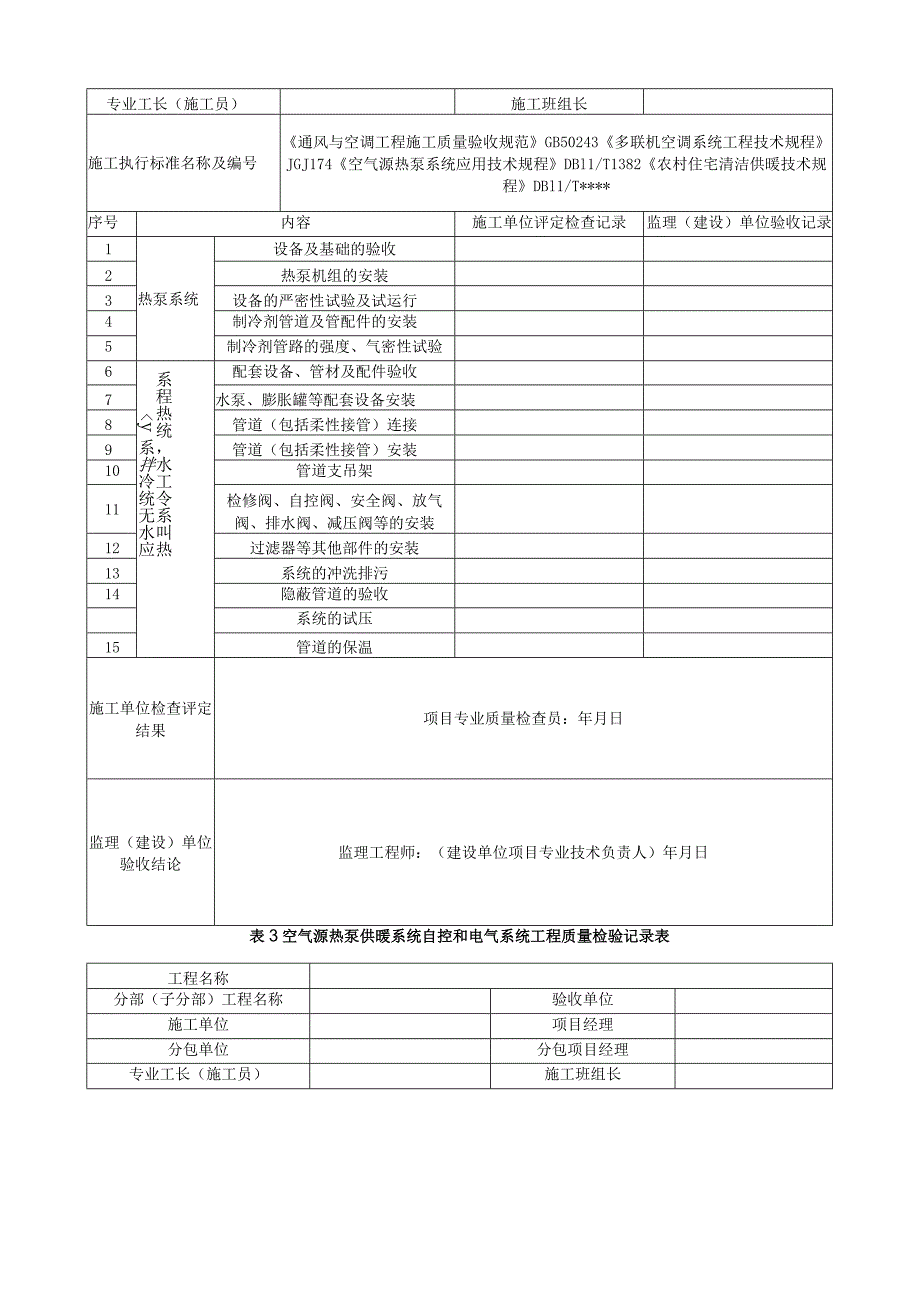

2、产品说明书其它其他施工单位检查评定结果项目专业质量检查员：年月曰监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日表2空气源热泵系统安装工程质量检验记录表工程名称分部（子分部）工程名称验收单位施工单位项目经理分包单位分包项目经理专业工长（施工员）施工班组长施工执行标准名称及编号通风与空调工程施工质量验收规范GB50243多联机空调系统工程技术规程JGJ174空气源热泵系统应用技术规程DBl1/T1382农村住宅清洁供暖技术规程DBl1/T*序号内容施工单位评定检查记录监理（建设）单位验收记录1热泵系统设备及基础的验收2热泵机组的安装3设备的严密性试验及试运行4制冷剂管道及
3、管配件的安装5制冷剂管路的强度、气密性试验6系程热统，水工令系叫热y系拌冷统无水应配套设备、管材及配件验收7水泵、膨胀罐等配套设备安装8管道（包括柔性接管）连接9管道（包括柔性接管）安装10管道支吊架11检修阀、自控阀、安全阀、放气阀、排水阀、减压阀等的安装12过滤器等其他部件的安装13系统的冲洗排污14隐蔽管道的验收系统的试压15管道的保温施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日表3空气源热泵供暖系统自控和电气系统工程质量检验记录表工程名称分部（子分部）工程名称验收单位施工单位项目经理分包单位分包项目经理专业工长（

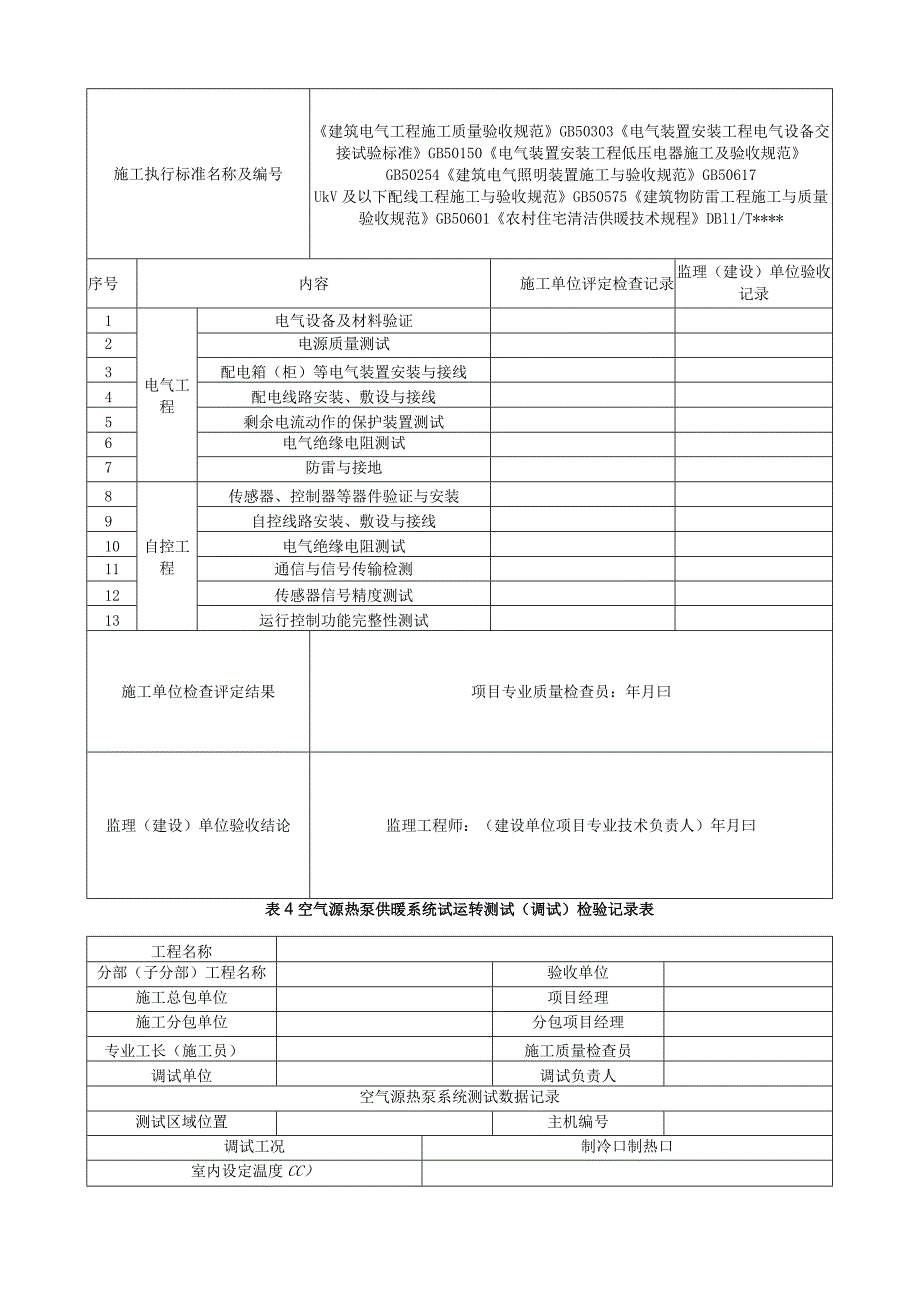

4、施工员）施工班组长施工执行标准名称及编号建筑电气工程施工质量验收规范GB50303电气装置安装工程电气设备交接试验标准GB50150电气装置安装工程低压电器施工及验收规范GB50254建筑电气照明装置施工与验收规范GB50617UkV及以下配线工程施工与验收规范GB50575建筑物防雷工程施工与质量验收规范GB50601农村住宅清洁供暖技术规程DBl1/T*序号内容施工单位评定检查记录监理（建设）单位验收记录1电气工程电气设备及材料验证2电源质量测试3配电箱（柜）等电气装置安装与接线4配电线路安装、敷设与接线5剩余电流动作的保护装置测试6电气绝缘电阻测试7防雷与接地8自控工程传感器、控制器等器
5、件验证与安装9自控线路安装、敷设与接线10电气绝缘电阻测试11通信与信号传输检测12传感器信号精度测试13运行控制功能完整性测试施工单位检查评定结果项目专业质量检查员：年月曰监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月曰表4空气源热泵供暖系统试运转测试（调试）检验记录表工程名称分部（子分部）工程名称验收单位施工总包单位项目经理施工分包单位分包项目经理专业工长（施工员）施工质量检查员调试单位调试负责人空气源热泵系统测试数据记录测试区域位置主机编号调试工况制冷口制热口室内设定温度CC）测试项目测试数据开机前30min60min90min备注室外环境温度（C）室内温度（）热泵主机排气温度（）油温（）高/低压（MPa）气管温度（C）液管温度（）运转电流（八）电压（V）风扇档位冷热水系统（工程无冷热水系统应注明）供回水温度（C）供回水压力（MPa）空调末端设备进/出风温度（）风扇档位其他试运转项目记录项目运转情况水泵运转风机盘管及开关控制直接蒸发末端及开关控制自控阀动作其他项目施工（调试）单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日
