《空调普通铝箔（光箔）技术协议.docx》由会员分享，可在线阅读，更多相关《空调普通铝箔（光箔）技术协议.docx（4页珍藏版）》请在第壹文秘上搜索。

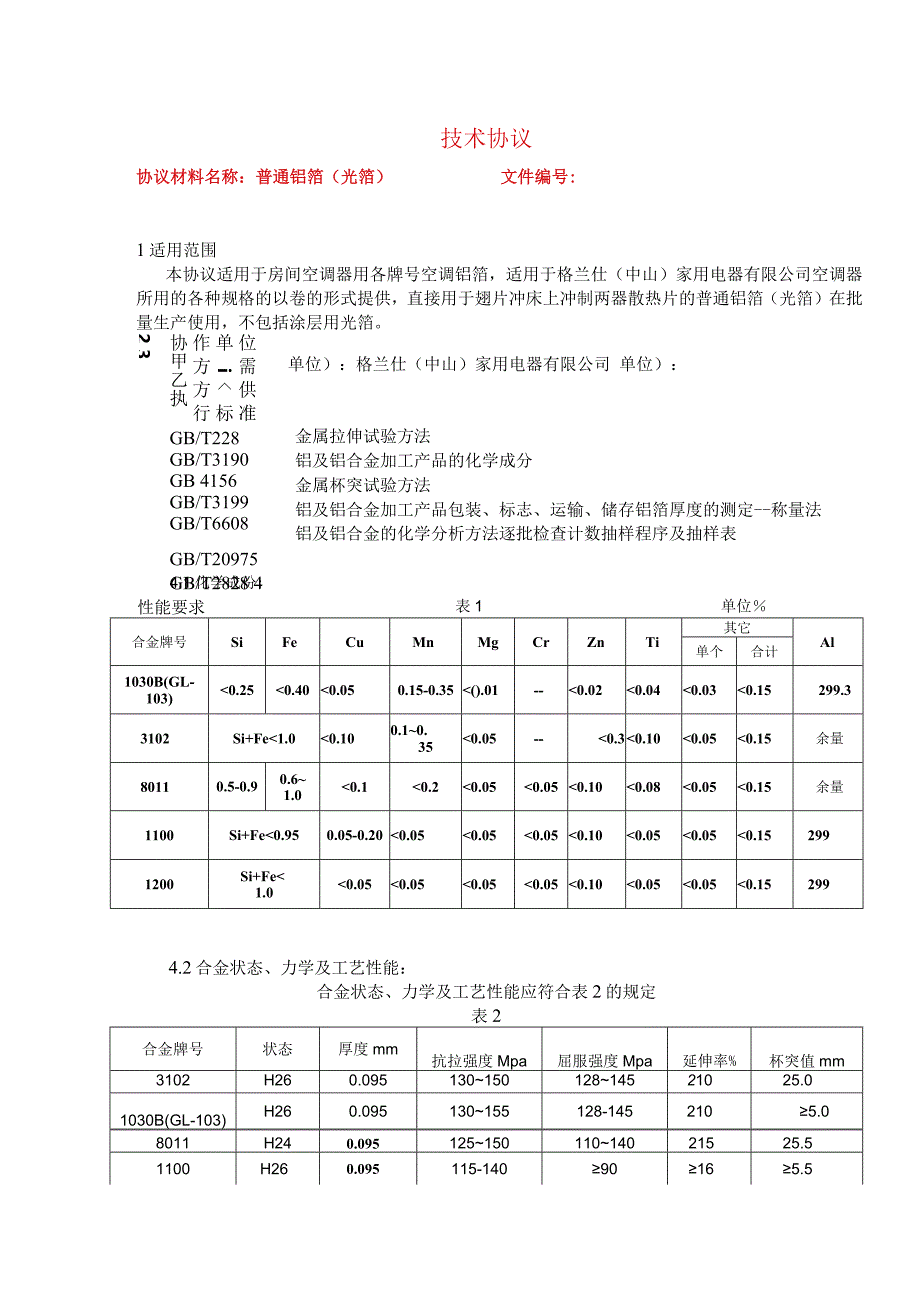

1、技术协议协议材料名称：普通铝箔（光箔）文件编号:1适用范围本协议适用于房间空调器用各牌号空调铝箔，适用于格兰仕（中山）家用电器有限公司空调器所用的各种规格的以卷的形式提供，直接用于翅片冲床上冲制两器散热片的普通铝箔（光箔）在批量生产使用，不包括涂层用光箔。位需供准 单 i 标 作方方行 协甲乙执2 3单位）：格兰仕（中山）家用电器有限公司 单位）：GB/T228GB/T3190GB 4156GB/T3199GB/T6608GB/T20975GB/T2828 4 性能要求金属拉伸试验方法铝及铝合金加工产品的化学成分金属杯突试验方法铝及铝合金加工产品包装、标志、运输、储存铝箔厚度的测定-称量法铝及
2、铝合金的化学分析方法逐批检查计数抽样程序及抽样表合金牌号SiFeCuMnMgCrZnTi其它Al单个合计1030B(GL-103)0.250.400.050.15-0.35().01-0.020.040.030.15299.33102Si+Fe1.00.100.10.350.05-0.30.100.050.15余量80110.5-0.90.61.00.10.20.050.050.100.080.050.15余量1100Si+Fe0.950.05-0.200.050.050.050.100.050.050.152991200Si+Fe1.00.050.050.050.050.100.050.05

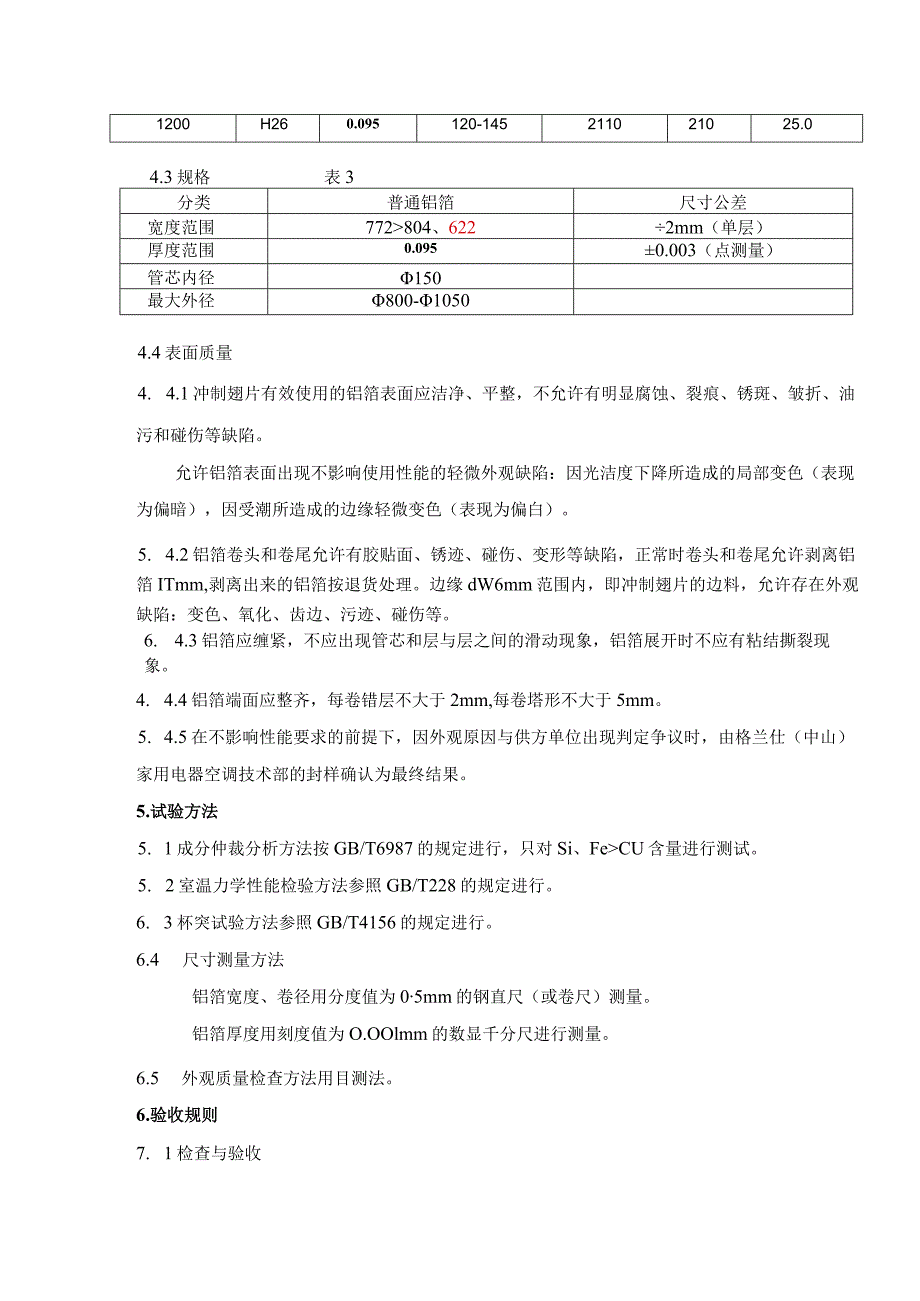

3、804、6222mm（单层）厚度范围0.0950.003（点测量）管芯内径150最大外径800-10504.4表面质量4. 4.1冲制翅片有效使用的铝箔表面应洁净、平整，不允许有明显腐蚀、裂痕、锈斑、皱折、油污和碰伤等缺陷。允许铝箔表面出现不影响使用性能的轻微外观缺陷：因光洁度下降所造成的局部变色（表现为偏暗），因受潮所造成的边缘轻微变色（表现为偏白）。5. 4.2铝箔卷头和卷尾允许有胶贴面、锈迹、碰伤、变形等缺陷，正常时卷头和卷尾允许剥离铝箔ITmm,剥离出来的铝箔按退货处理。边缘dW6mm范围内，即冲制翅片的边料，允许存在外观缺陷：变色、氧化、齿边、污迹、碰伤等。6. 4.3铝箔应缠紧，不
4、应出现管芯和层与层之间的滑动现象，铝箔展开时不应有粘结撕裂现象。4. 4.4铝箔端面应整齐，每卷错层不大于2mm,每卷塔形不大于5mm。5. 4.5在不影响性能要求的前提下，因外观原因与供方单位出现判定争议时，由格兰仕（中山）家用电器空调技术部的封样确认为最终结果。5.试验方法5. 1成分仲裁分析方法按GB/T6987的规定进行，只对Si、FeCU含量进行测试。5. 2室温力学性能检验方法参照GB/T228的规定进行。6. 3杯突试验方法参照GB/T4156的规定进行。6.4 尺寸测量方法铝箔宽度、卷径用分度值为05mm的钢直尺（或卷尺）测量。铝箔厚度用刻度值为O.OOlmm的数显千分尺进行测

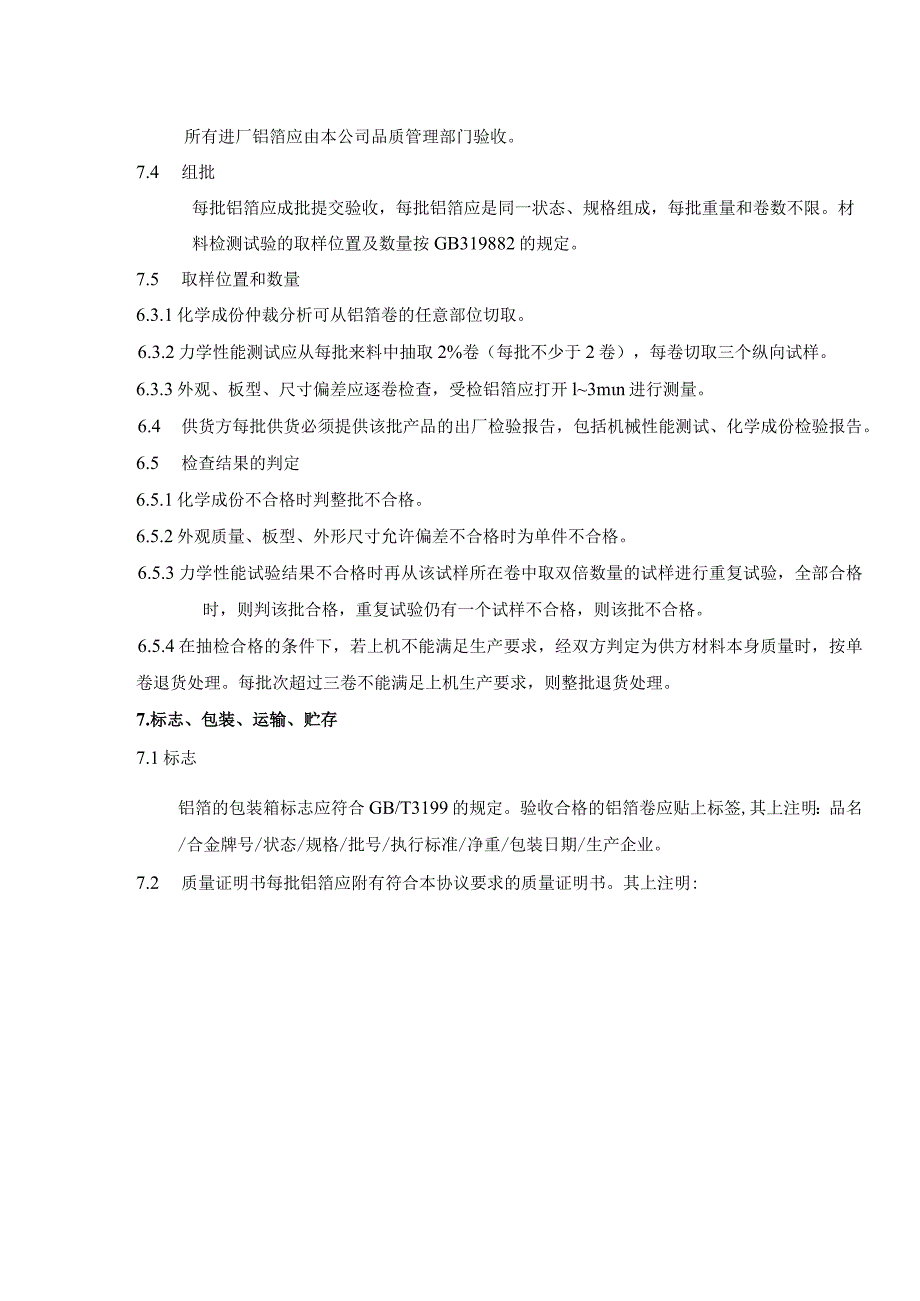

5、量。6.5 外观质量检查方法用目测法。6.验收规则7. 1检查与验收所有进厂铝箔应由本公司品质管理部门验收。7.4 组批每批铝箔应成批提交验收，每批铝箔应是同一状态、规格组成，每批重量和卷数不限。材料检测试验的取样位置及数量按GB319882的规定。7.5 取样位置和数量6.3.1化学成份仲裁分析可从铝箔卷的任意部位切取。6.3.2力学性能测试应从每批来料中抽取2%卷（每批不少于2卷），每卷切取三个纵向试样。6.3.3外观、板型、尺寸偏差应逐卷检查，受检铝箔应打开l3mn进行测量。6.4 供货方每批供货必须提供该批产品的出厂检验报告，包括机械性能测试、化学成份检验报告。6.5 检查结果的判定6
6、.5.1化学成份不合格时判整批不合格。6.5.2外观质量、板型、外形尺寸允许偏差不合格时为单件不合格。6.5.3力学性能试验结果不合格时再从该试样所在卷中取双倍数量的试样进行重复试验，全部合格时，则判该批合格，重复试验仍有一个试样不合格，则该批不合格。6.5.4在抽检合格的条件下，若上机不能满足生产要求，经双方判定为供方材料本身质量时，按单卷退货处理。每批次超过三卷不能满足上机生产要求，则整批退货处理。7.标志、包装、运输、贮存7.1标志铝箔的包装箱标志应符合GB/T3199的规定。验收合格的铝箔卷应贴上标签,其上注明：品名/合金牌号/状态/规格/批号/执行标准/净重/包装日期/生产企业。7.
7、2 质量证明书每批铝箔应附有符合本协议要求的质量证明书。其上注明:供方名称/合金牌号/供货状态/重量/规格/批号/力学性能试验结果/技术监督部门检印/生产日期。7.3 包装：用塑料薄膜、硬纸皮逐层包裹，然后固定在木架上，再用铁皮包扎带扎紧。手动叉车能叉进木架下面作短距离搬运，在正常装卸运输过程中，整卷铝箔无损伤。7.4 断头（接头）普通铝箔每批供货，最多允许有一卷出现一个断头，且需做好断头标记。每批允许有10%的小卷，小卷外径应大于500mm。8供货必要条件a）供方单位每批供货必须提供完整的出厂检验报告。其检验项目应包括本技术协议书技术要求中所有或部份重要内容。其判定应符合本技术协议的要求。乙
8、方须提供ROHS环保检测报告，如属于环保物质，必须符合ROHS环保指令的相关要求。b）样品须按格兰仕（中山）家用电器有限公司工程技术部的具体相关技术要求提供，并需得到格兰仕（中山）家用电器有限公司的评审确认方可小批量供货；且样品需经过上述技术要求中的每一个项目的检测，检测合格后方可进行小批量供货。c）首批供货产品，应提供省级以上国家认可机构的检验报告，连续供货产品，每年应提供至少一次该检验报告，检验内容应符合本技术协议的技术要求。7.5 质量保证及质量争议处理按格兰仕（中山）家用电器有限公司质量保证协议执行。7.6 本协议一式二份，甲方一份，乙方一份，经供需双方单位盖章并由双方代表签字后，由年月日起正式生效，未签字的技术协议草案同时作废，本协议受国家经济法律保护。甲方（盖章）：代表（签名）：年 月日乙方（盖章）：代表（签名）：年月日
