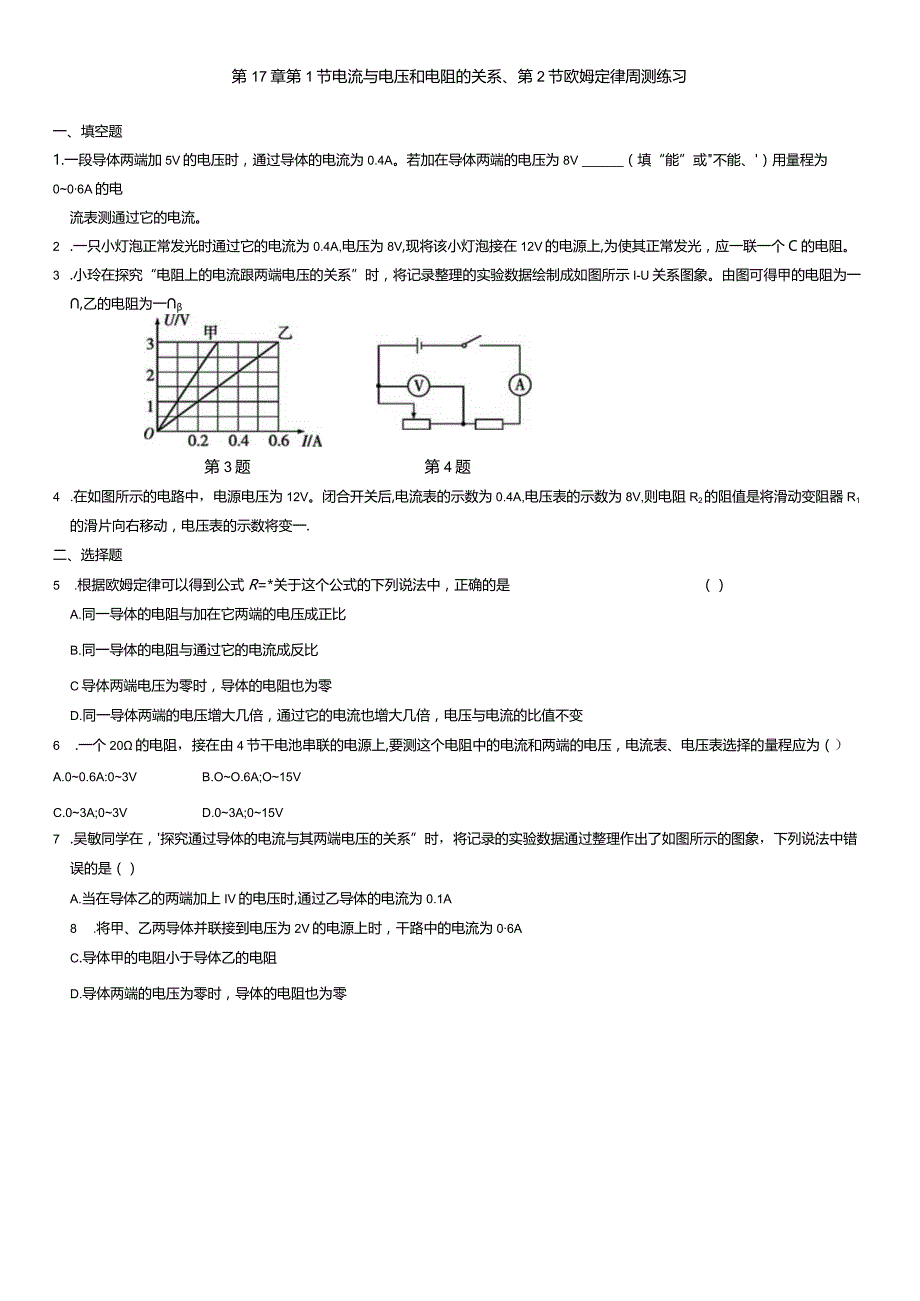

1、第17章第1节电流与电压和电阻的关系、第2节欧姆定律周测练习一、填空题1.一段导体两端加5V的电压时，通过导体的电流为0.4A。若加在导体两端的电压为8V（填“能”或不能、）用量程为006A的电流表测通过它的电流。2 .一只小灯泡正常发光时通过它的电流为0.4A,电压为8V,现将该小灯泡接在12V的电源上,为使其正常发光，应一联一个C的电阻。3 .小玲在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成如图所示I-U关系图象。由图可得甲的电阻为一,乙的电阻为一第3题第4题4 .在如图所示的电路中，电源电压为12V。闭合开关后,电流表的示数为0.4A,电压表的示数为8V,则电阻R
2、2的阻值是将滑动变阻器R1的滑片向右移动，电压表的示数将变一.二、选择题5 .根据欧姆定律可以得到公式R=*关于这个公式的下列说法中，正确的是（）A.同一导体的电阻与加在它两端的电压成正比B.同一导体的电阻与通过它的电流成反比C导体两端电压为零时，导体的电阻也为零D.同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变6 .一个20的电阻，接在由4节干电池串联的电源上,要测这个电阻中的电流和两端的电压，电流表、电压表选择的量程应为（）A.00.6A:03VB.OO.6A;O15VC.03A;03VD.03A;015V7 .吴敏同学在，探究通过导体的电流与其两端电压的关系”时

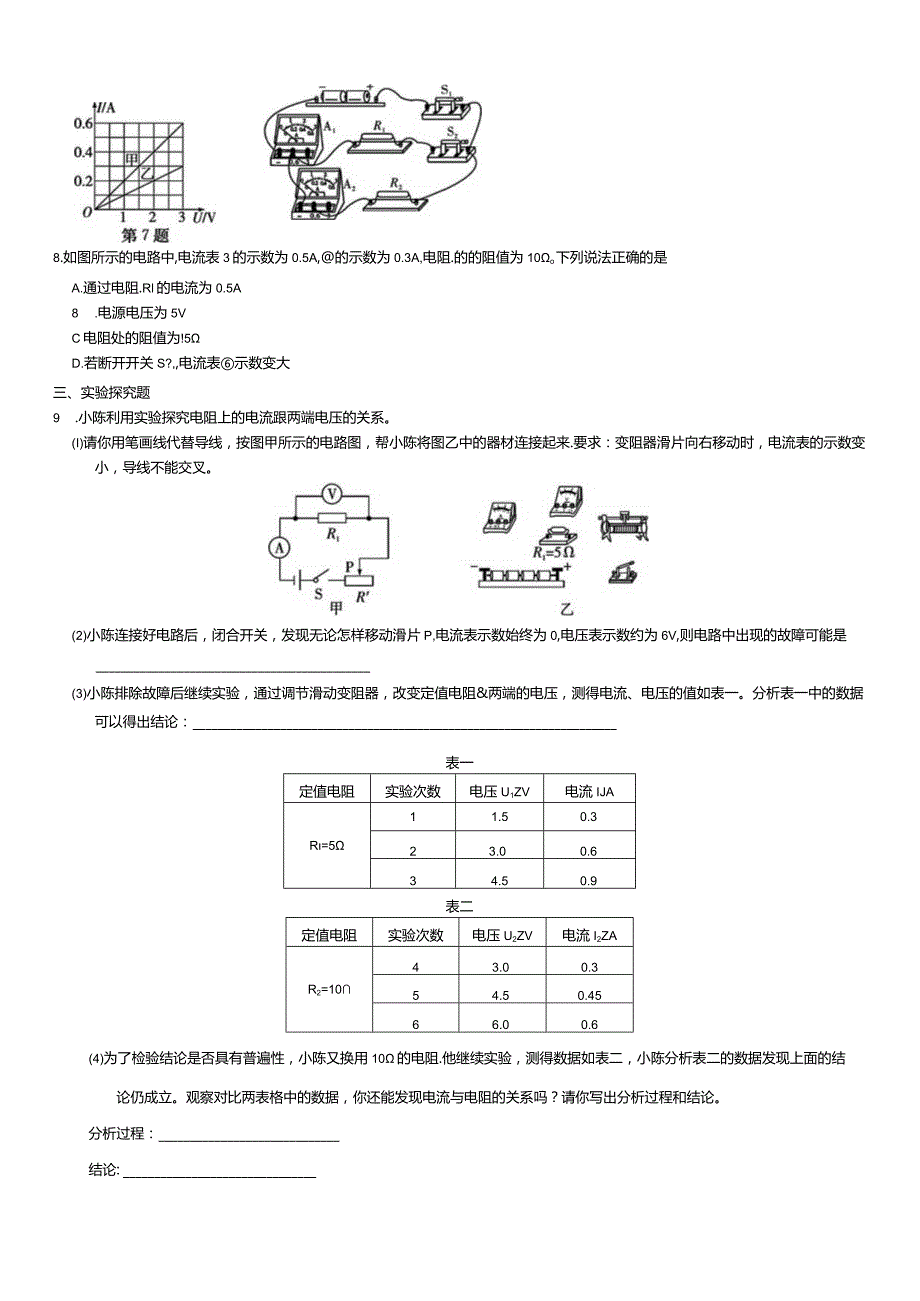

3、，将记录的实验数据通过整理作出了如图所示的图象，下列说法中错误的是（）A.当在导体乙的两端加上IV的电压时,通过乙导体的电流为0.1A8 .将甲、乙两导体并联接到电压为2V的电源上时，干路中的电流为06AC.导体甲的电阻小于导体乙的电阻D.导体两端的电压为零时，导体的电阻也为零8.如图所示的电路中,电流表3的示数为0.5A,的示数为0.3A,电阻.的的阻值为10o下列说法正确的是A.通过电阻.Rl的电流为0.5A8 .电源电压为5VC电阻处的阻值为!5D.若断开开关S?,电流表示数变大三、实验探究题9 .小陈利用实验探究电阻上的电流跟两端电压的关系。(I)请你用笔画线代替导线，按图甲所示的电路
4、图，帮小陈将图乙中的器材连接起来.要求：变阻器滑片向右移动时，电流表的示数变小，导线不能交叉。(2)小陈连接好电路后，闭合开关，发现无论怎样移动滑片P,电流表示数始终为0,电压表示数约为6V,则电路中出现的故障可能是(3)小陈排除故障后继续实验，通过调节滑动变阻器，改变定值电阻&两端的电压，测得电流、电压的值如表一。分析表一中的数据可以得出结论：表一定值电阻实验次数电压U1ZV电流IJAR=511.50.323.00.634.50.9表二定值电阻实验次数电压U2ZV电流I2ZAR2=1043.00.354.50.4566.00.6(4)为了检验结论是否具有普遍性，小陈又换用10的电阻.他继续实

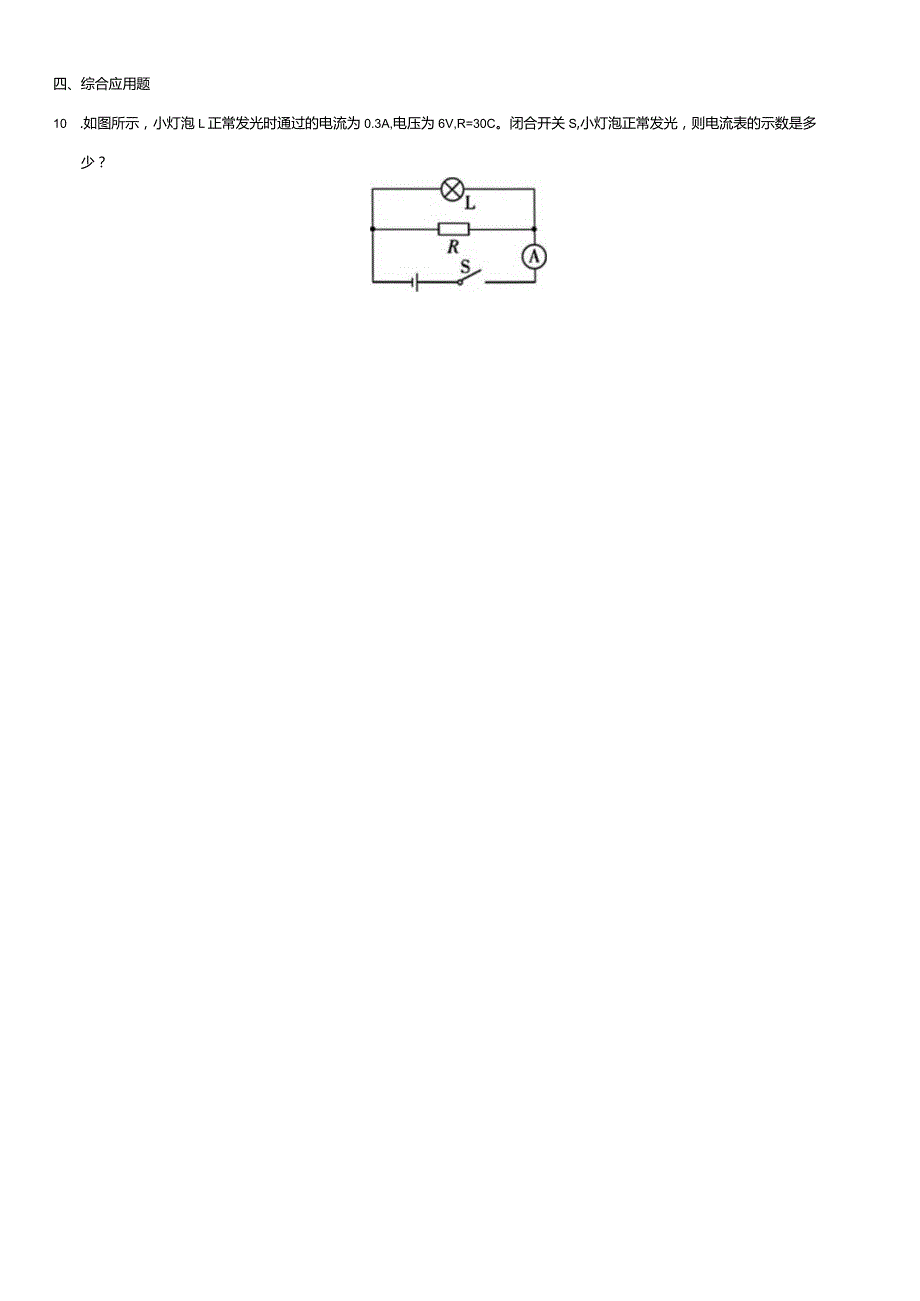

5、验，测得数据如表二，小陈分析表二的数据发现上面的结论仍成立。观察对比两表格中的数据，你还能发现电流与电阻的关系吗？请你写出分析过程和结论。分析过程：结论:四、综合应用题10 .如图所示，小灯泡L正常发光时通过的电流为0.3A,电压为6V,R=30C。闭合开关S,小灯泡正常发光，则电流表的示数是多少？11 .如图所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由B端移动到A端时，测得电阻.匕两端的电压与通过电阻，凡的电流的变化关系如图所示。求：(1)电源的电压。(2)%的阻值。电压表/示数的变化范围。I .不能 2.串 10 3.10 512 10小解析:电阻R2两端的电压U2=
6、U-Ui=4匕电阻&=华=IOa滑片向右移动时，电路电阻变小，电流变大，Rz两端的电压变大，因电源电压不变，所以R1两端的电压变小。5. D6. B解析:4节干电池串联的总电压U=4xL5V=6V,电路中的电流/=黑=0.34故电流表量程应选00.6A,电压表量程应选015Ve7. D8. C解析：图中电流表测量干路电流，电流表A.测量R2所在支路上的电流，则J?=03A,则通过R1的电流A=0.54-Q3A=0.24A错误；电源电压U=U2=I2R2=0.34XlOC=3V,B错误;8=言=15。;C正确；若断开开关S2,电流表Al只测量通过R2的电流，电流表区的示数变小，D错误.故选C9.
7、 (1)如图所示：电阻R断路(3)电阻一定时，电流跟电压成正比(或该电阻上的电流跟电压成正比)(4)分析过程：对2、4(或3、5)两次实验数据可知：Ui=U2=3V(或Ui=U2=4.5V),因为？=彳,所以？=今结论：电压一定时，导体中的电流跟电阻成反比10解：因为L与R并联且L正常发光，所以Ur=Ul=6V,Il=0.3A,Ir=萼=瞿=0.2A,I=Ir+Il=0.24+0.34=0.54答：电流表的示数是05A11.解：由图可知，当P在A端时电源电压加在R1上，所以Ui=12匕(2)Rl=F=冷=8。;(3)当P在A端时:V?的示数为0,当P在B端时:U2=U-U%=12V-4V=8V.所以电压表V2示数的变化范围为08V
