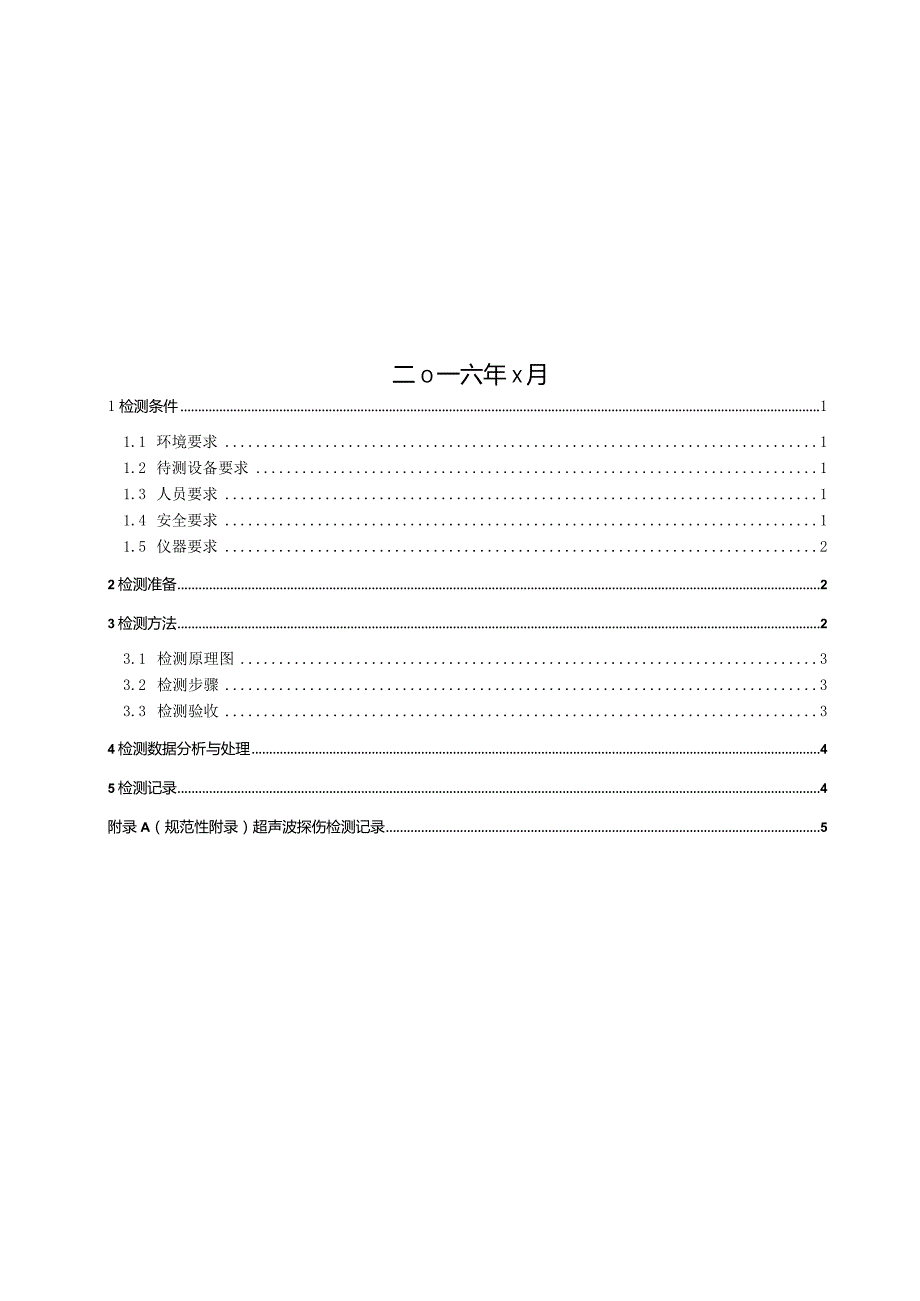

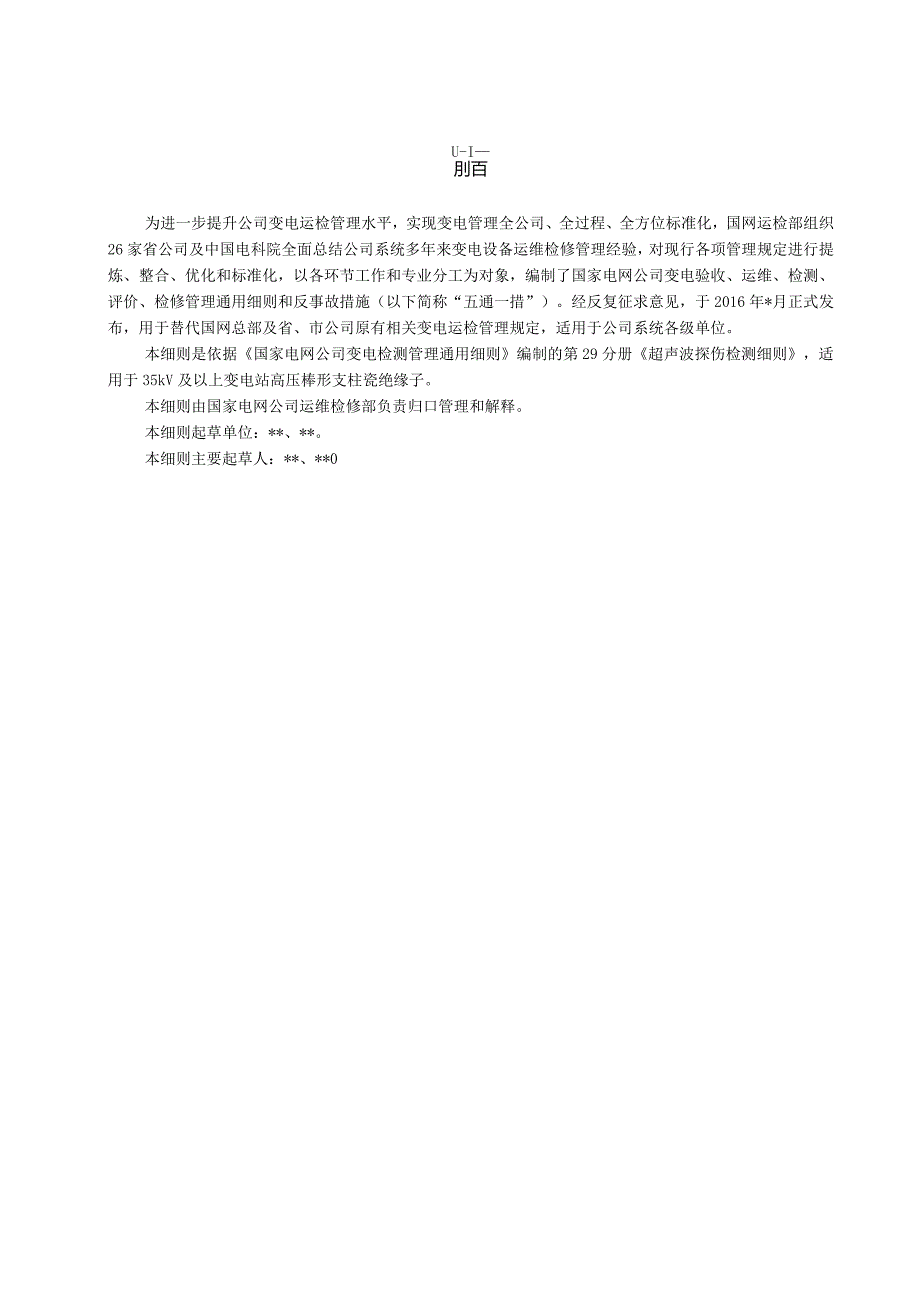

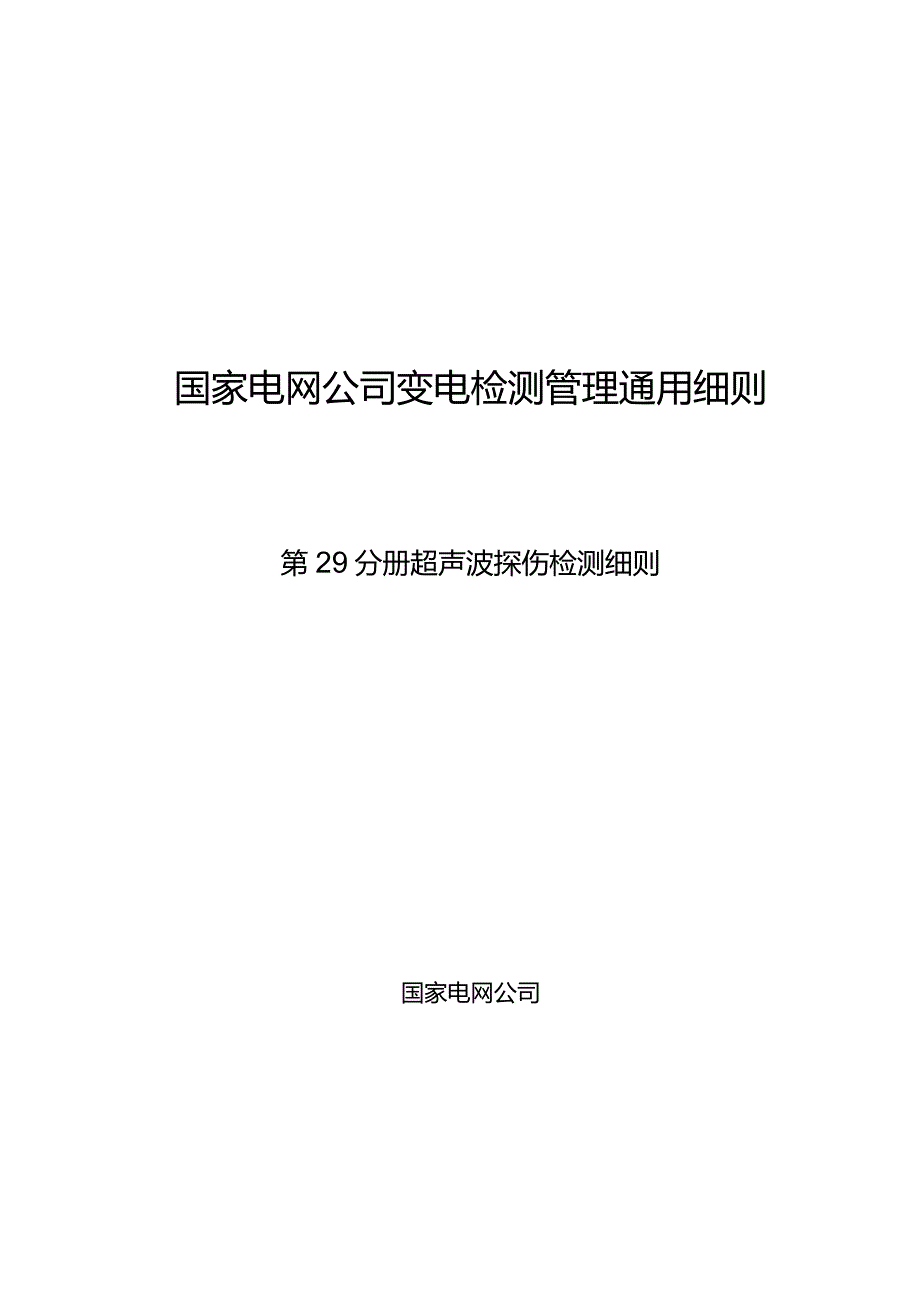

1、国家电网公司变电检测管理通用细则第29分册超声波探伤检测细则国家电网公司二O一六年X月1检测条件11.1 环境要求11.2 待测设备要求11.3 人员要求11.4 安全要求11.5 仪器要求22检测准备23检测方法23.1 检测原理图33.2 检测步骤33.3 检测验收34检测数据分析与处理45检测记录4附录A（规范性附录）超声波探伤检测记录5U-I刖百为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制
2、了国家电网公司变电验收、运维、检测、评价、检修管理通用细则和反事故措施（以下简称“五通一措”）。经反复征求意见，于2016年*月正式发布，用于替代国网总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位。本细则是依据国家电网公司变电检测管理通用细则编制的第29分册超声波探伤检测细则，适用于35kV及以上变电站高压棒形支柱瓷绝缘子。本细则由国家电网公司运维检修部负责归口管理和解释。本细则起草单位：*、*。本细则主要起草人：*、*0超声波探伤检测细则1检测条件1.1 环境要求a）检测目标及环境的温度宜在10-40oC;b）空气相对湿度不宜大于90%,若在室外不应在有雷、雨、雾、雪的环境
3、下进行检测。1.2 待测设备要求a）设备退出运行状态；b）绝缘子外表面清洁、光滑、无杂物；c）设备上无其它外部作业。1.3 人员要求进行高压支柱瓷绝缘子超声波探伤检测的人员应具备如下条件：a）熟悉高压支柱瓷绝缘子超声波探伤检测技术的基本原理、检测分析方法；b）了解高压支柱瓷绝缘子专用超声波探伤仪的工作原理、技术参数和性能；c）掌握高压支柱瓷绝缘子专用超声波探伤仪的操作方法；d）了解被测绝缘子的结构特点、工作原理、运行状况和导致绝缘子故障频发的基本因素；e）应经上级主管部门考试合格后方可进行现场检测工作：D具有一定的现场工作经验，熟悉并能严格遵守电力生产和工作现场的相关安全管理规定。1.4 安全
4、要求a）应严格执行国家电网公司电力安全工作规程（变电部分）（国家电网企管（2013）1650号）的相关要求；b）应在良好的天气下进行，如遇雷、雨、雪、雾不得进行该项工作，风力大于5级时，不宜进行该项工作；c）探伤检测工作不得少于两人。检测负责人应由有经验的人员担任，开始检测前，检测负责人应向全体检测人员详细布置检测中的安全注意事项，交待邻近间隔的带电部位，以及其他安全注意事项；d）检测现场应装设遮栏或围栏，遮栏或围栏与试验设备高压部分应有足够的安全距离，向外悬挂“止步，高压危险！”的标示牌，并派人看守；e）应确保操作人员及试验仪器与电力设备的高压部分保持足够的安全距离；f）检测时应确保被检测设
5、备退出运行并与其它带电设备保持一定的安全距离；g）在进行检测时，防止发生人员误操作事件；h）在进行检测时，防止发生设备损坏事故；i）进入现场人员应戴好安全帽，在斗臂车上实施检测人员应系好安全带。1.5 仪器要求采用高压支柱瓷绝缘子专用超声波探伤仪，该检测系统一般由超声波检测仪、探头、试块、耦合剂、机械扫查装置等组成。1.5.1 主要技术指标a）检测灵敏度：100dB;b）采样频率：2100MHz；c）可记录波形：NlOo幅；d）显示刷新率：260Hz；e） 声速范围：635-15000ms:f） 水平线性：0.2%FSW;g）垂直线性：0.25%FSH,幅值精度：ldB；h）探头频率：25MH
6、z;i）探头类型：折射角为9。的纵波斜探头，折射角为85的并列式爬波探头；j）探头晶片尺寸：纵波斜探头推荐晶片尺寸为两种：8mm8mm8mm10mm：并列式爬波探头推荐晶片尺寸为三种：IOmmXlOmm（2片）、9mm9mm（2片）、6.5mm10mm（2片）。1.5.2功能要求a）检测仪器应为数字型超声波探伤仪；b）检测仪器具备抗外部信号干扰的功能；c）检测波形可存储于本机并可导出；d）自动校正探头的声速和零点偏移；e）可以实现探头曲率表面补偿校准，优化探头与工件间的耦合；f）闸门起点在整个显示范围内可变，闸门高度和宽度可调；g）具有屏幕锁定功能，可以随时冻结和锁定波形显示的声程；h）检测仪
7、器应内置不同类型、不同曲率半径探头的DAC曲线；i）检测仪器内置电池应为可充电锂电池，可以连续工作78小时。2检测准备a）检测前，应了解被检测绝缘子数量、型号、制造厂家、安装日期等信息以及运行情况，制定相应的检测方案和技术措施；b）配备与检测工作相符的图纸、上次检测的记录、标准化作业工艺卡；c）根据现场检测绝缘子类型选择对应的探头类型；d）检查超声波探伤仪主机、连接线、探头相互之间连接正确；e）检测用斗臂车或其它升降装置正常；f）检查环境、人员、仪器、设备满足检测条件；g）按相关安全生产管理规定办理工作许可手续。3.1 检测原理图E1高压支柱瓷绝缘子纵波斜角超声波检测原理图图2高压支柱瓷绝缘子
8、爬波斜角超声波检测原理图3.2 检测步骤a）开机，选择进入测声速界面，选择瓷件厚度为所测陶瓷绝缘子的直径；b）用连接线接上专用测声速探头，在绝缘子检测部位涂上耦合剂，进行声速测量；c）根据瓷件的材质（普通瓷、高强瓷）、瓷件的类型和直径选择相关的探头，如检测实心柱形支柱绝缘子推荐使用小角度纵波斜探头，如检测空腔柱形支柱瓷绝缘子推荐使用爬波探头；d）运行检测软件，调出检测用DAC曲线；e）用连接线接上专用探头，在探头检测区域涂上耦合剂；D手持探头进行绝缘子的周向探伤扫查；g）发现超标缺陷时，记录缺陷信息（包括缺陷位置、最高反射波幅值大小、指示长度、深度等）;h）将探伤检测到的可记录缺陷和超标缺陷的
9、波形进行保存；i）对存在有质疑的缺陷，应进行复测，或者结合其它检测方法进行验证；j）超声探伤检测完成后，应填写检测记录（格式见附录A）。3.3检测验收a）检查检测数据是否准确、完整；b）检测后对设备上的耦合剂进行及时清理，恢复设备到检测前状态。4检测数据分析与处理采用小角度纵波法检测实心柱形支柱瓷绝缘子，当发现显示屏幕上存在缺陷波形时，且对缺陷反射波幅大于5mm深人工切槽-6dB的波形进行记录。缺陷指示长度采用6dB法进行测量，应注意缺陷实际深度、水平距离与检测面弧长的差异，必要时进行修正。并应对缺陷做如下分析和处理：a）当反射波幅达到或超过5mm深人工切槽的缺陷时，应评定为不合格；b）当反射
10、波幅大于5mm深人工切槽-6dB的表面缺陷，且缺陷指示长度超过IOmm的缺陷时，应评定为不合格；c）当反射波幅大于5mm深人工切槽-6dB的内部缺陷，且缺陷指示长度超过20mm的缺陷时，应评定为不合格；d）当缺陷处底波与正常底波比较有明显降低时，应评定为不合格；e）其它缺陷波形可根据实际情况进行记录和处理；采用爬波法检测空腔柱形支柱瓷绝缘子，当发现显示屏幕上存在缺陷波形时，且对缺陷反射波幅大于5mm深人工切槽-6dB的波形进行记录。缺陷指示长度采用6dB法或端点6dB法进行测量。并应对缺陷做如下分析和处理：a）当反射波幅达到或超过5mm深人工切槽的缺陷时，应评定为不合格；b）当反射波幅大于5m
11、m深人工切槽-6dB的缺陷，且缺陷指示长度超过IOmm的缺陷时，应评定为不合格；c）其它缺陷波形可根据实际情况进行记录和处理。5检测记录现场检测结束后，应按照设备类型进行超声波探伤检测记录并录入PMS系统，记录格式见附录A。附录A（规范性附录）超声波探伤检测记录A.1超声波探伤检测记录表A.1超声波探伤检测记录一、基本信息变电站委托单位试验单位试验性质试验日期试验人员试验地点报告日期编写人员审核人员批准人员试验天气温度（C）湿度（%）二、设备竹牌运行编号生产厂家额定电压投运日期出厂日期出厂编号设备型号三、仪器参数试验仪器探头类型探头型号试块型号检测灵敏度耦合剂耦合补偿四、试验数据检测缺陷在我柱的位置缺陷方位缺陷最高反射波幅（dB）缺陷指示长度（mm）缺陷深度（nun）缺陷评定上法兰下法兰项目结论
