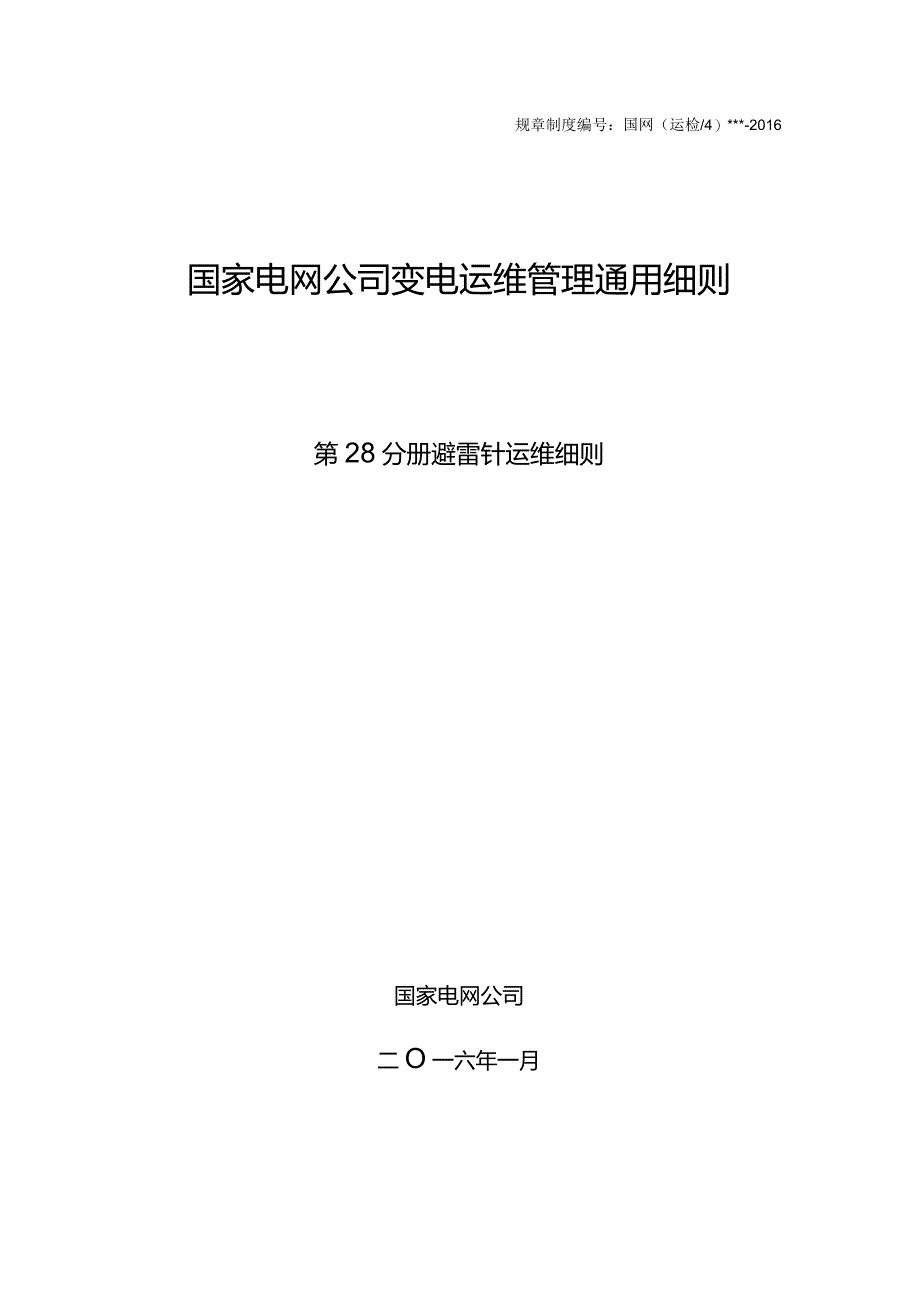

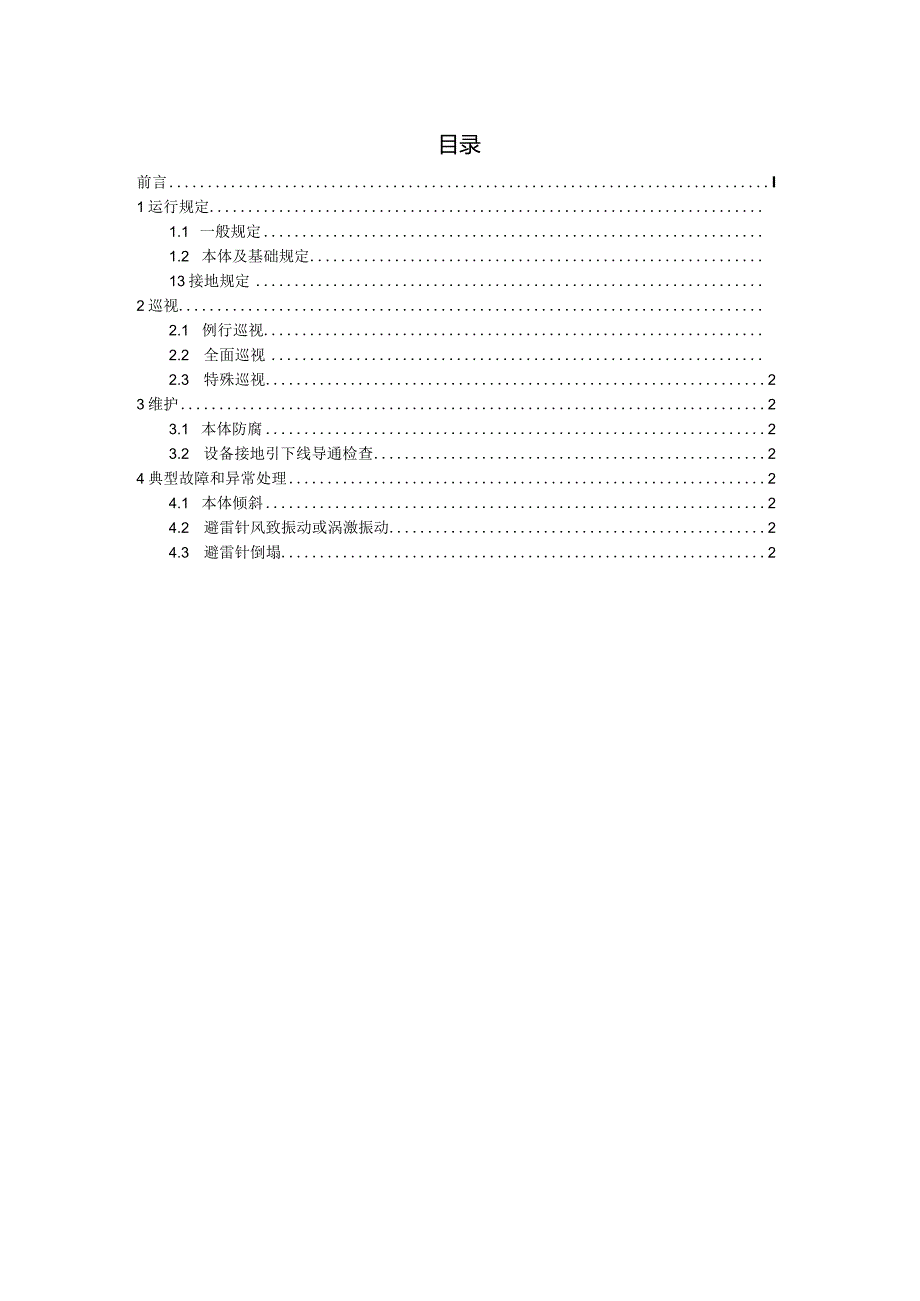

1、规章制度编号：国网（运检/4）*-2016国家电网公司变电运维管理通用细则第28分册避雷针运维细则国家电网公司二O一六年一月目录前言I1运行规定1.1 一般规定1.2 本体及基础规定13接地规定2巡视2.1 例行巡视2.2 全面巡视2.3 特殊巡视23维护23.1 本体防腐23.2 设备接地引下线导通检查24典型故障和异常处理24.1 本体倾斜24.2 避雷针风致振动或涡激振动24.3 避雷针倒塌2lZ1刖S为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼

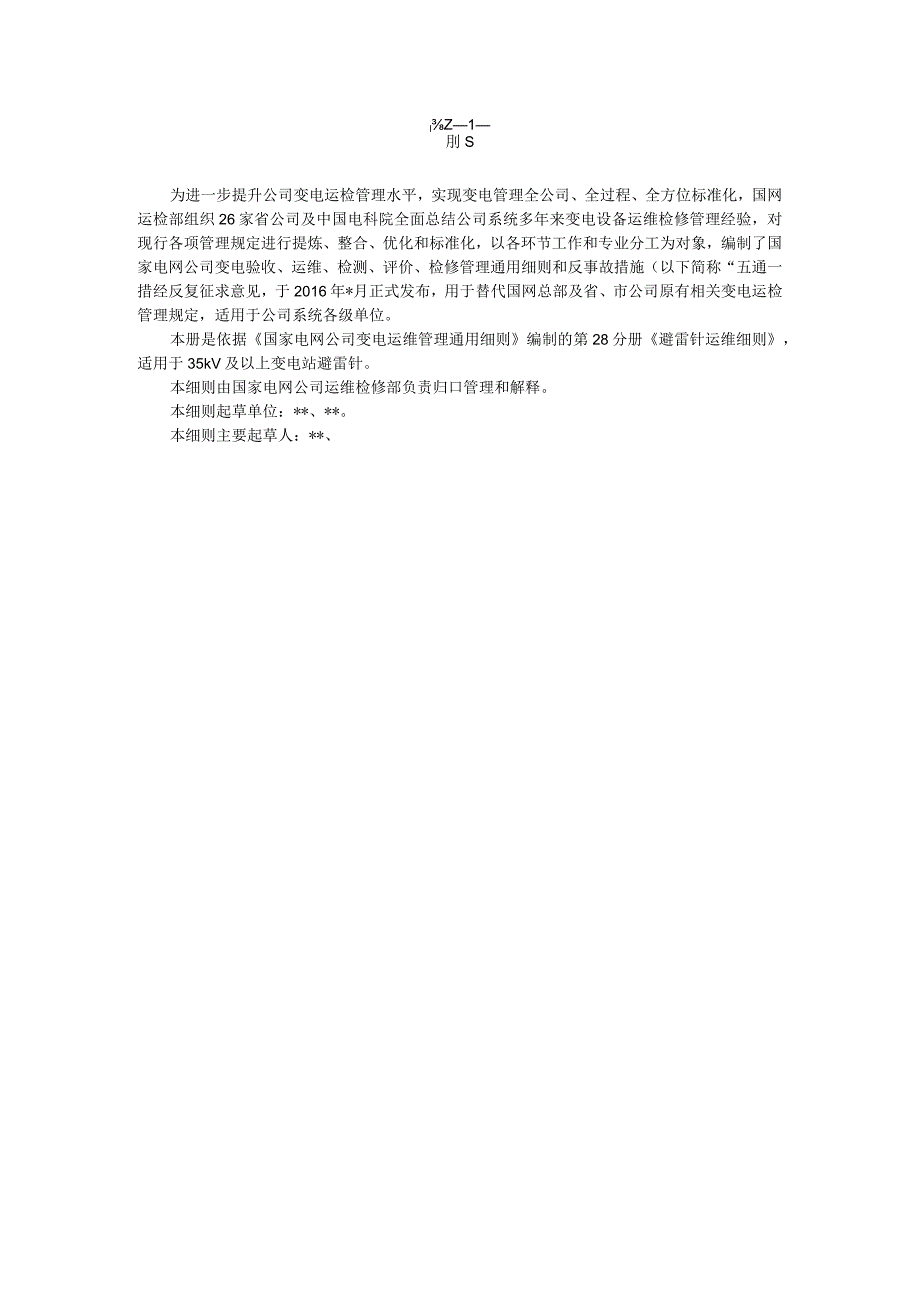

2、、整合、优化和标准化，以各环节工作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修管理通用细则和反事故措施（以下简称“五通一措经反复征求意见，于2016年*月正式发布，用于替代国网总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位。本册是依据国家电网公司变电运维管理通用细则编制的第28分册避雷针运维细则，适用于35kV及以上变电站避雷针。本细则由国家电网公司运维检修部负责归口管理和解释。本细则起草单位：*、*。本细则主要起草人：*、避雷针运维细则1运行规定1.1 一般规定1.1.1 避雷针在变电站投运前必须经验收合格，方可投运。1.1.2 变电站内避雷针统一编
3、号且标识正确清晰.1.1.3 在雷雨天气若需要巡视室外高压设备时，应穿绝缘靴，并不得靠近避雷器和避雷针。1.1.4 以6年为基准周期或在接地网结构发生改变后进行独立避雷针接地网接地阻抗检测，当测试值大于IoQ时应采取降阻措施，必要时进行开挖检查。1.2 本体及基础规定1.2.1 避雷针应保持垂直，无倾斜。1.2.2 独立避雷针构架上不应安装其他设备。1.2.3 避雷针基础完好，无破损、酥松、裂纹、露筋及下沉等现象。1.2.4 避雷针及接地引下线无锈蚀,必要时开挖检查,并进行防腐处理。1.2.5 独立钢管避雷针应有排水孔。1.3 接地规定1.3.1 避雷针与接地极应可靠连接，独立避雷针须有双接地
4、，接地牢固，黄绿相间的接地标识清晰。1.3.2 独立避雷针及其接地装置与道路或建筑物的出入口等的距离应大于3m。当小于3m时，应采取均压措施或铺设卵石或沥青地面。1.3.3 独立避雷针应设置独立的集中接地装置。不满足要求时，该接地装置可与接地网连接，但避雷针与主接地网的地下连接点至35kV及以下设备与接地网的地下连接点，沿接地体的长度不得小于15m。2巡视2.1 例行巡视2.1.1 运行编号标识清晰“2.1.2 避雷针本体无摆动、倾斜、裂纹、锈蚀。2.2 全面巡视全面巡视在例行巡视的基础上增加以下项目：2.2.1 避雷针接地引下线焊接处无开裂，压接螺栓无松动，连接处无锈蚀；黄绿相间的接地标识清
5、晰，无脱落、变色。2.2.2 避雷针连接部件螺栓无松动，脱落；连接部件本体无裂纹；镀锌层表面应光滑、连续、完整，呈灰色或暗灰色，无黄色、铁红色、鼓泡及起皮等异常现象。2.2.3 钢管避雷针排水孔无堵塞，出水孔无锈蚀。2.2.4避雷针基础完好，无沉降、破损、酥松、裂纹及露筋等现象。2.2.5各连接处,焊接接头无裂纹、锈蚀、镀锌层脱落现象。2.3特殊巡视2.3.1气温骤变时，避雷针本体无裂纹，连接接头处无开裂。2.3.2大风前后，避雷针无晃动、倾斜，设备上无飘落积存杂物。2. 3.3雷雨、冰雹、冰雪等异常天气过后，设备上无飘落积存杂物，避雷针本体与引下线连接处无脱焊断裂。3. 3.4大雨过后，基础
6、无沉降，钢管避雷针排水孔无堵塞。3维护4. 1本体防腐3.1.1 避雷针本体及连接部件锈蚀时，应进行防腐处理。3.1.2 防腐处理前应清理锈蚀部分表面，使其露出明显的金属光泽，无锈斑、起皮现象。3.1.3 采用镀锌防腐处理，镀锌层表面应光滑、连续、完整，厚度满足设计要求。3.2设备接地引下线导通检查3. 2.1接地导通试验周期：22OkV及以上变电站1年；110（66）kV变电站3年；35kV变电站4年。4. 2.2设备接地导通性检测时，测试点和参考点的位置应和以往测试保持不变，以便于进行历史数据的比较。5. 2.3设备接地引下线导通电阻值应小于等于200mQ,同时与历史测试结果相比还应要求没
