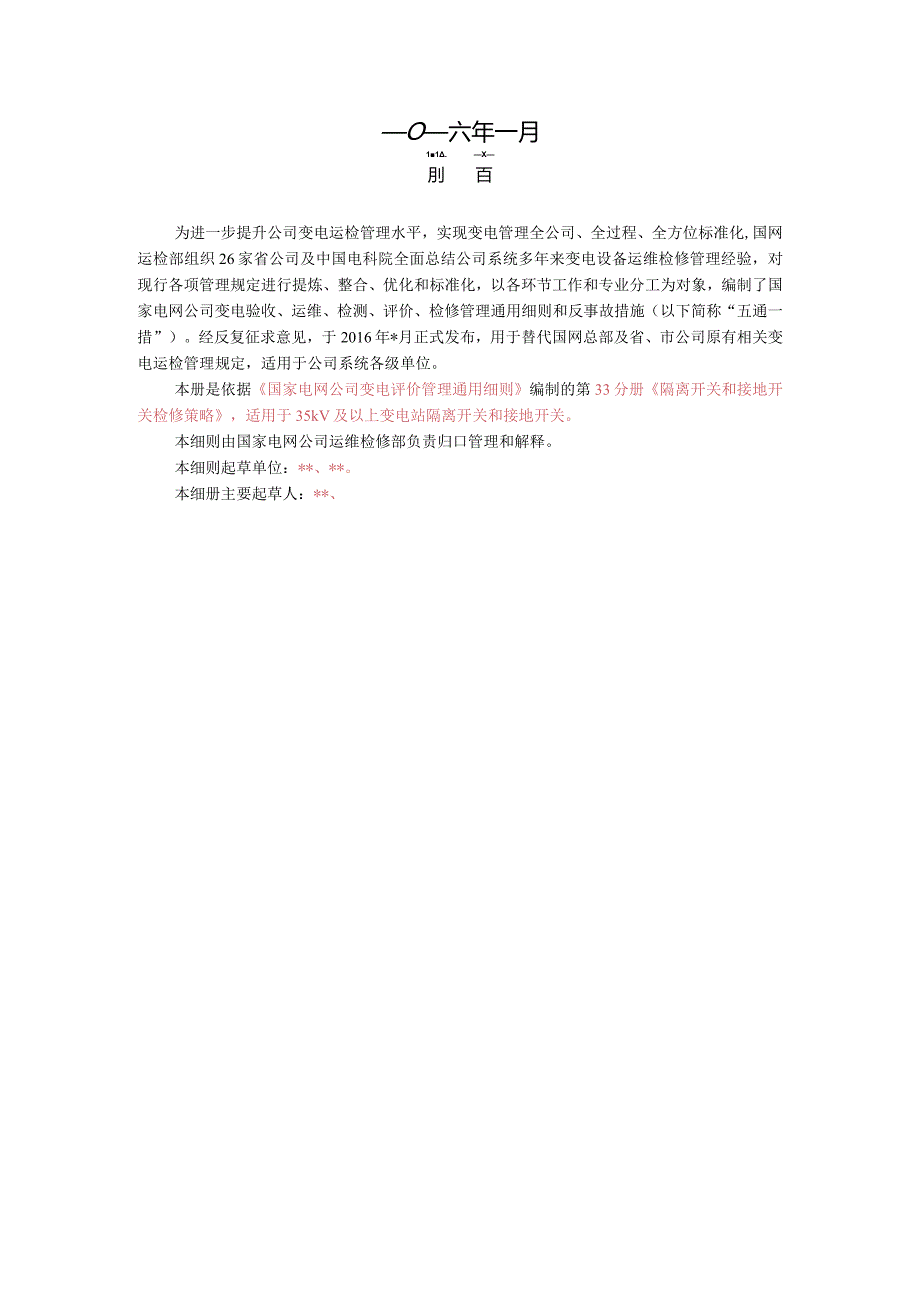

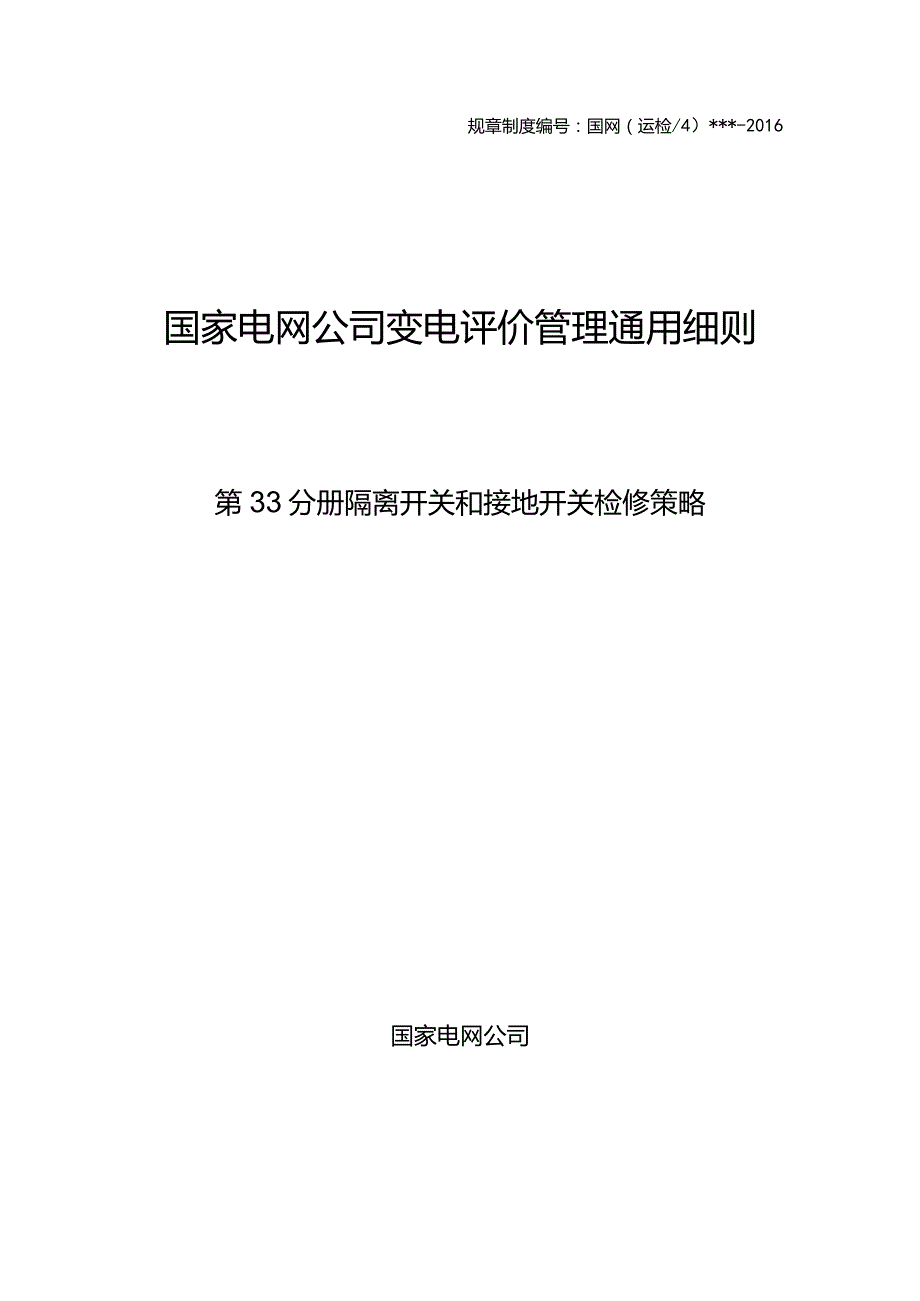

1、规章制度编号：国网（运检/4）*-2016国家电网公司变电评价管理通用细则第33分册隔离开关和接地开关检修策略国家电网公司O六年一月11.X刖百为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化,国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修管理通用细则和反事故措施（以下简称“五通一措”）。经反复征求意见，于2016年*月正式发布，用于替代国网总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单

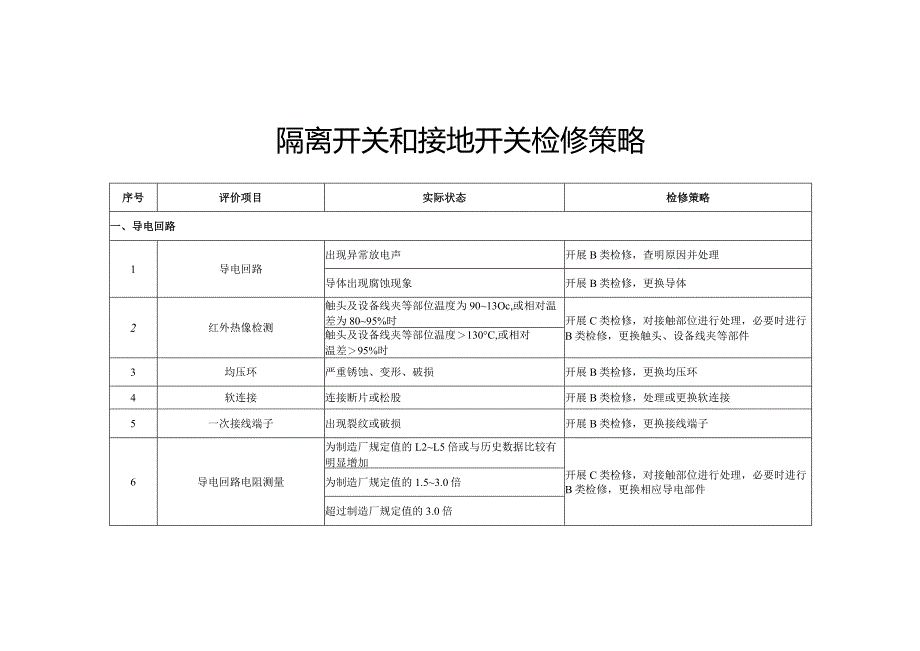

2、位。本册是依据国家电网公司变电评价管理通用细则编制的第33分册隔离开关和接地开关检修策略，适用于35kV及以上变电站隔离开关和接地开关。本细则由国家电网公司运维检修部负责归口管理和解释。本细则起草单位：*、*。本细册主要起草人：*、隔离开关和接地开关检修策略序号评价项目实际状态检修策略一、导电回路1导电回路出现异常放电声开展B类检修，查明原因并处理导体出现腐蚀现象开展B类检修，更换导体2红外热像检测触头及设备线夹等部位温度为9013Oc,或相对温差为8095%时开展C类检修，对接触部位进行处理，必要时进行B类检修，更换触头、设备线夹等部件触头及设备线夹等部位温度130C,或相对温差95%时3均
3、压环严重锈蚀、变形、破损开展B类检修，更换均压环4软连接连接断片或松股开展B类检修，处理或更换软连接5一次接线端子出现裂纹或破损开展B类检修，更换接线端子6导电回路电阻测量为制造厂规定值的L2L5倍或与历史数据比较有明显增加开展C类检修，对接触部位进行处理，必要时进行B类检修，更换相应导电部件为制造厂规定值的1.53.0倍超过制造厂规定值的3.0倍序号评价项目实际状态检修策略7分、合闸操作状况分合不到位开展C类检修，进行分合闸调试，必要时开展B类检修，更换损坏的零部件三相同期性不满足要求开展C类检修,，进行同期调试，必要时开展B类检修，更换损坏的零部件电动操作失灵开展C类检修，检查失灵原因，进
4、行相应处理机构电动机出现异常声响现象开展D类检修，检查异常原因，必要时开展B类检修，进行相应处理二、绝缘子1外绝缘水平爬电比距不满足最新污秽等级要求且没有采取防污闪措施开展B类检修，加装伞裙或喷涂防污闪涂料，必要时更换绝缘子干弧距离不满足要求开展B类检修，更换绝缘子。2瓷柱脏污瓷柱外表有明显污秽开展C类检修，进行清扫瓷柱外表有严重污秽3瓷柱破损瓷柱有轻微破损开展C类检修，停电检查，根据检查结果做相应修补或更换处理瓷柱有较严重破损，但破损位不影响短期运行开展B类检修，停电检查修补、更换瓷柱有严重破损或裂纹开展B类检修，停电检查、更换4瓷柱放电瓷柱外表面有轻微放电或轻微电晕开展D类检修，加强紫外成
5、像检测，必要时安排C类检修，当外绝缘不满足当地污秽等级要求时，对断路器瓷套加装伞裙或喷涂PRTV涂料瓷柱外表面有明显放电或较严重电晕开展C类检修，停电检查、处理，必要时作更序号评价项目实际状态检修策略换处理5超声波探伤瓷柱内存在裂纹长度小于5mm开展C类检修，对缺陷进行跟踪，如有变长，则进行更换。瓷柱内存在裂纹长度超过5mm开展B类检修，更换绝缘子。三、操动机构及传动部分1传动部件分合闸不到位，存在卡涩现象开展C类检修，进行分合闸调试，必要时开展B类检修，更换损坏的零部件出现裂纹、紧固件松动等现象开展C类检修，紧固松动的部件，必要时开展B类检修，更换损坏的部件2机构箱密封密封不良开展D类检修，
6、进行密封处理，必要时安排C类检修密封不良，箱内有积水开展D类检修，进行烘干、密封处理，必要时安排C类检修3加热器不能投入或失灵开展D类，更换损坏的零部件4操动机构的动作情况电动操动机构在额定操作电压下分、合闸5次，动作不正常开展C类检修，检查缺陷原因，进行相应处理手动操作机构操作不灵活，存在卡涩开展C类检修，进行机构清洗、润滑和调整5二次回路绝缘电阻二次回路绝缘电阻低于2MQ开展C类检修，查明原因，进行相应处理6辅助开关切换不到位、接触不良开展C类检修，调整或更换辅助开关7机械联锁机械联锁性能不可靠开展C类检修，进行检查调整，必要时开展B序号评价项目实际状态检修策略类检修，更换联锁部件四、其它1基础及支架基础破损基础有严重破损或开裂开展D类检修，进行修补，必要时安排停电处理基础下沉基础有轻微下沉或倾斜加强D类检修，有发展趋势的，适时安排B类检修基础有严重下沉或倾斜，影响设备安全运行开展A类检修，对基础进行加固或重做基础支架锈蚀支架有严重锈蚀开展D类检修，进行处理，必要时安排停电更换支架支架松动支架有松动或变形开展D类检修，进行处理，必要时安排停电更换支架2接地引下线断裂接地线有断裂开展D类检修，必要时C类检修修复设备接地引下线
