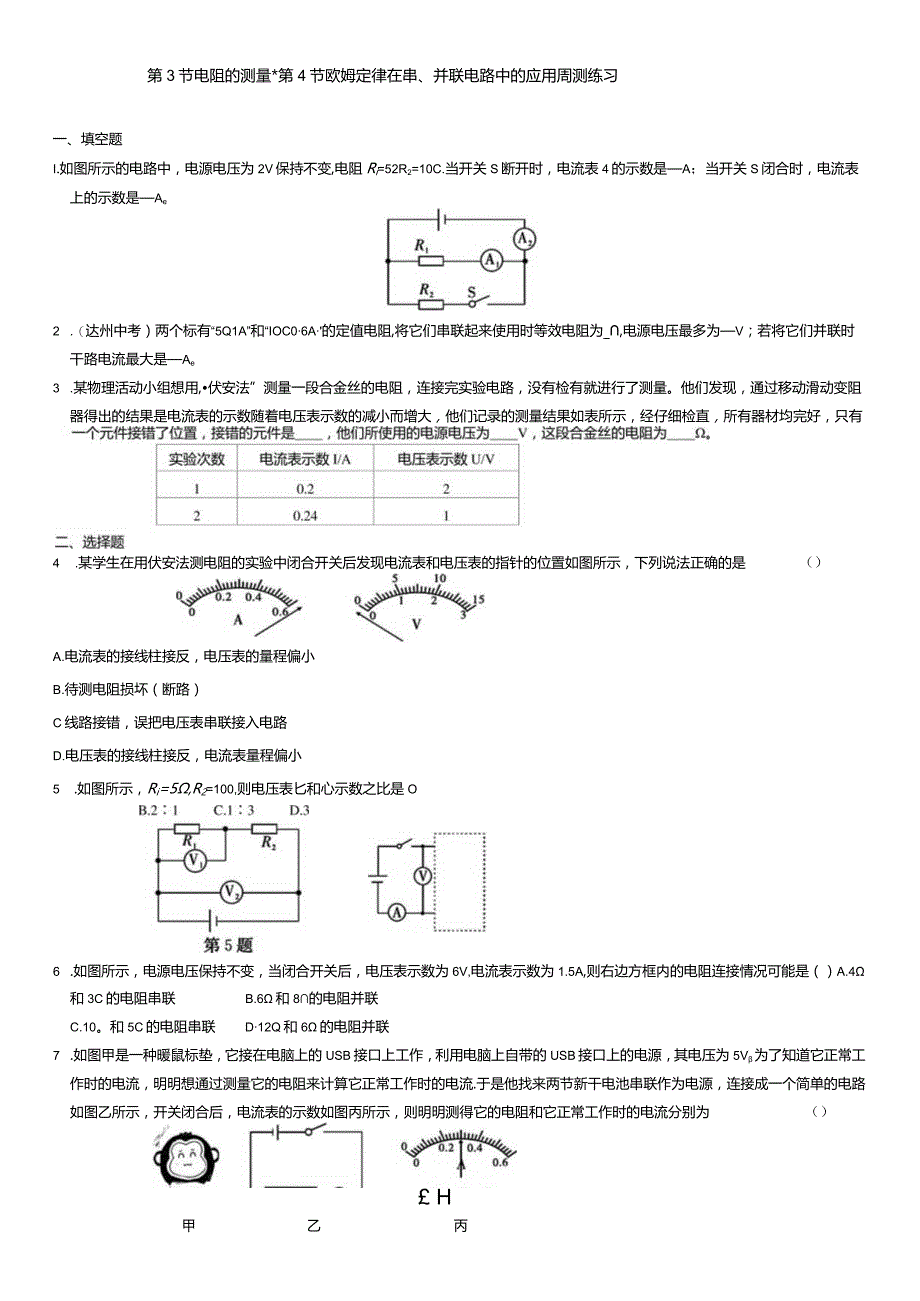

1、第3节电阻的测量*第4节欧姆定律在串、并联电路中的应用周测练习一、填空题I.如图所示的电路中，电源电压为2V保持不变,电阻Ri=52R2=10C.当开关S断开时，电流表4的示数是A；当开关S闭合时，电流表上的示数是Ae2 .（达州中考）两个标有“5Q1A”和“IOC06A的定值电阻,将它们串联起来使用时等效电阻为_,电源电压最多为V；若将它们并联时干路电流最大是Ae3 .某物理活动小组想用,伏安法”测量一段合金丝的电阻，连接完实验电路，没有检有就进行了测量。他们发现，通过移动滑动变阻器得出的结果是电流表的示数随着电压表示数的减小而增大，他们记录的测量结果如表所示，经仔细检直，所有器材均完好，只
2、有4 .某学生在用伏安法测电阻的实验中闭合开关后发现电流表和电压表的指针的位置如图所示，下列说法正确的是（）A.电流表的接线柱接反，电压表的量程偏小B.待测电阻损坏（断路）C线路接错，误把电压表串联接入电路D.电压表的接线柱接反，电流表量程偏小5 .如图所示，Ri=5,R2=100,则电压表匕和心示数之比是O6 .如图所示，电源电压保持不变，当闭合开关后，电压表示数为6V,电流表示数为1.5A,则右边方框内的电阻连接情况可能是（）A.4和3C的电阻串联B.6和8的电阻并联C.10。和5C的电阻串联D12Q和6的电阻并联7 .如图甲是一种暖鼠标垫，它接在电脑上的USB接口上工作，利用电脑上自带的

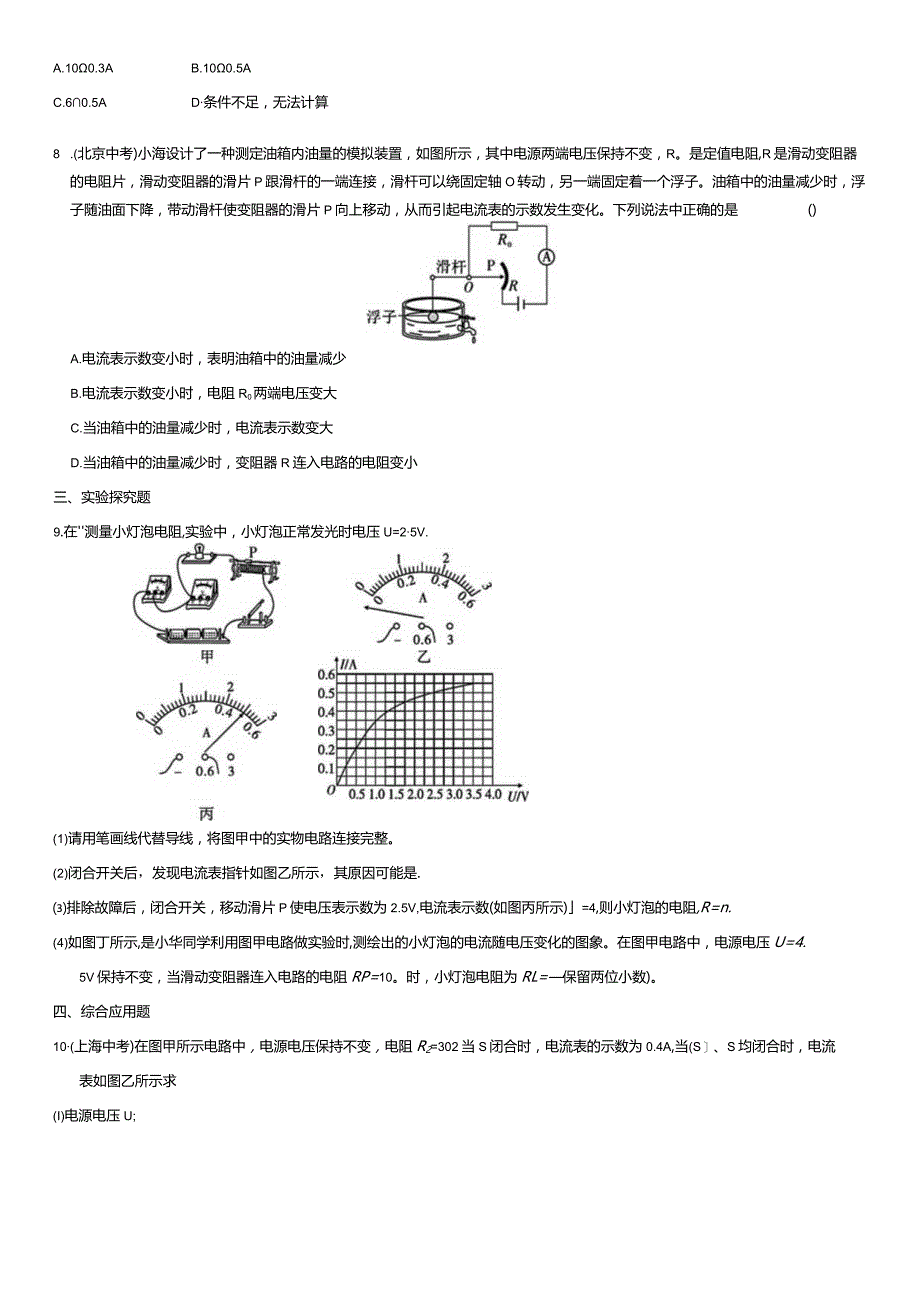

3、USB接口上的电源，其电压为5V为了知道它正常工作时的电流，明明想通过测量它的电阻来计算它正常工作时的电流.于是他找来两节新干电池串联作为电源，连接成一个简单的电路如图乙所示，开关闭合后，电流表的示数如图丙所示，则明明测得它的电阻和它正常工作时的电流分别为（） H甲乙丙A.100.3AB.100.5AC.60.5AD条件不足，无法计算8 .(北京中考)小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R。是定值电阻,R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。油箱中的油量减少时，浮子随油面下降，带动滑杆使变
4、阻器的滑片P向上移动，从而引起电流表的示数发生变化。下列说法中正确的是()A.电流表示数变小时，表明油箱中的油量减少B.电流表示数变小时，电阻R0两端电压变大C.当油箱中的油量减少时，电流表示数变大D.当油箱中的油量减少时，变阻器R连入电路的电阻变小三、实验探究题9.在测量小灯泡电阻,实验中，小灯泡正常发光时电压U=25V.(1)请用笔画线代替导线，将图甲中的实物电路连接完整。(2)闭合开关后，发现电流表指针如图乙所示，其原因可能是.排除故障后，闭合开关，移动滑片P使电压表示数为2.5V,电流表示数(如图丙所示)=4,则小灯泡的电阻,R=n.(4)如图丁所示,是小华同学利用图甲电路做实验时,测

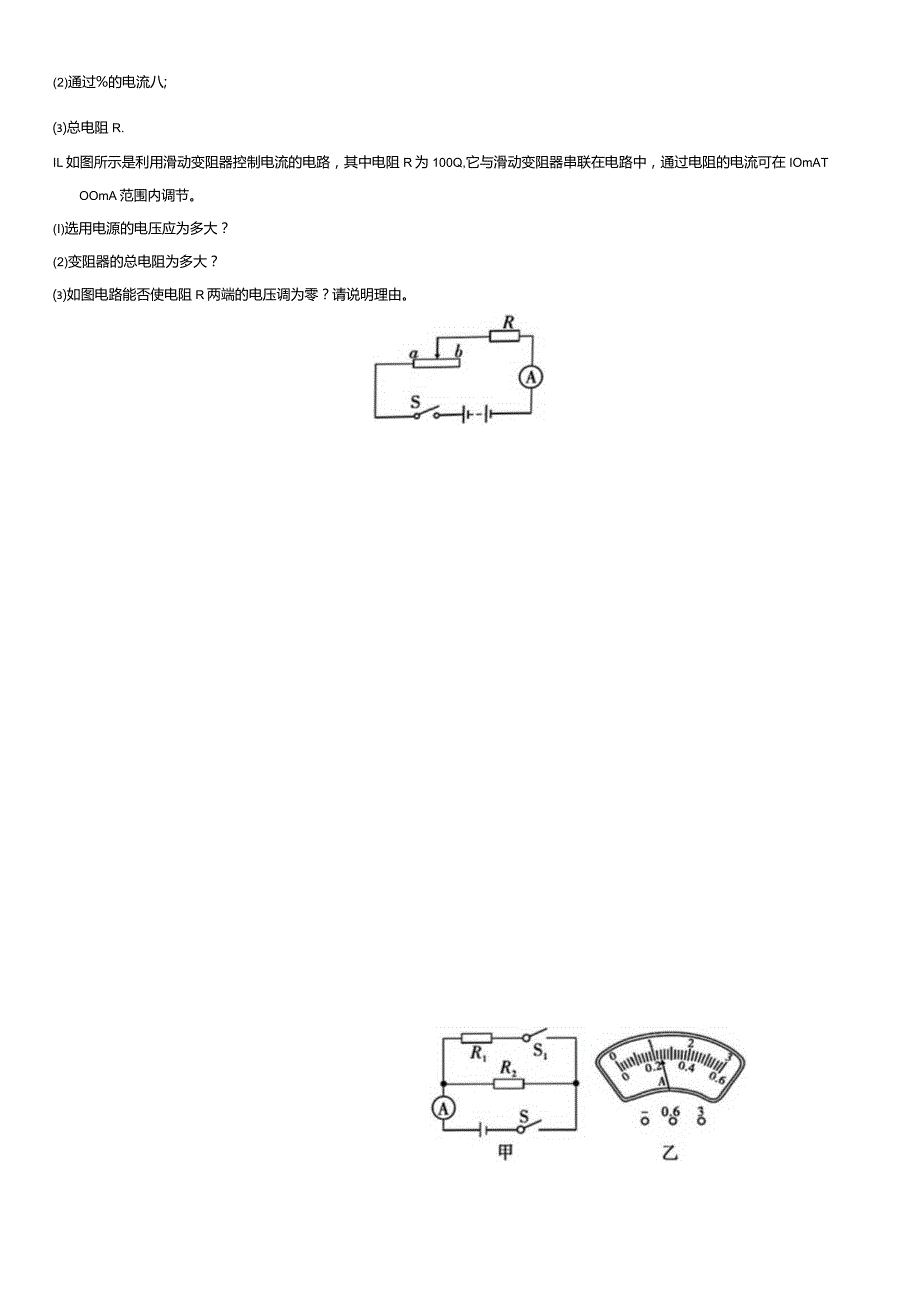

5、绘出的小灯泡的电流随电压变化的图象。在图甲电路中，电源电压U=4.5V保持不变，当滑动变阻器连入电路的电阻RP=10。时，小灯泡电阻为RL=保留两位小数)。四、综合应用题10(上海中考)在图甲所示电路中，电源电压保持不变，电阻R2=302当S闭合时，电流表的示数为0.4A,当(S、S均闭合时，电流表如图乙所示求(I)电源电压U;(2)通过%的电流八;总电阻R.IL如图所示是利用滑动变阻器控制电流的电路，其中电阻R为100Q,它与滑动变阻器串联在电路中，通过电阻的电流可在IOmATOOmA范围内调节。(I)选用电源的电压应为多大？(2)变阻器的总电阻为多大？如图电路能否使电阻R两端的电压调为零？
6、请说明理由。1.0.40.62.1591.5解析：两电阻串联，总电阻等于两电阻之和，即心=5。+10。=15A;串联时允许通过的最大电流是0.6A,故电源电压U.=l.R=0.6415/2=9匕若两电阻并联，两端所加的最大电压为5Q1A=5V,则“10。0.6A”的电阻中的电流为Z2=-=2言=0.5/1,故干路电流最大为lA+0.5A=1.5A3.电压表725解析:实验11,U=Ul+%=AR+3,实验2,U=U1,+U2,I2R+,由和联立代入数值求得U=7V,R=254D解析：电流表的指针已经超出了最大偏转值，故它的量程选小了，而电压表反向偏转，说明它的“一、接线柱接反了。5.C6.D7
7、.B8 .A解析：由电路图可知，滑动变阻器R与定值电阻RO串联，电流表测电路中的电流；当油箱中的油量减少时，浮子随油面下降，在杠杆的作用下滑片上移，滑动变阻器R连入电路的电阻变大，电路中的总电阻变大，由/=弓可知，电路中的电流变小，即电流表的示数变小，故A正确，C、D错误；电流表示数变小时，由U=IR可知,电阻R0两端电压变小，故B错误。9 .(1)如图所示。(2)电流表正、负接线柱接反了(3)0.55(4)2.86国10 .解:当S闭合时，电路为R2的简单电路.则电源电压U=I2R2=044X30。=12匕当SlsS均闭合时,%、Rz并联,电流表的示数为12A.则通过心的电流I1=I-I2=1.2A-0.4A=0.8A;(3)R=彳=M=Io必11.解：(1)由于电阻R的大小为100,当滑动变阻器接入0时，电流表示数最大为100毫安，则电源电压为U=IR=OAX100n=IoV。(2)当滑动变阻器阻值最大时，电流表示数最小，则&=彳=言=1000P,Rm=R8-R=100OC-100a=900c(3)不能，因为电路中的电流最小是IOmA,所以此时滑动变阻器接入电路的阻值最大为900,其两端电压U=IR而=0.014900。=9匕总电压为IOV,所以R还分得IV的电压。
