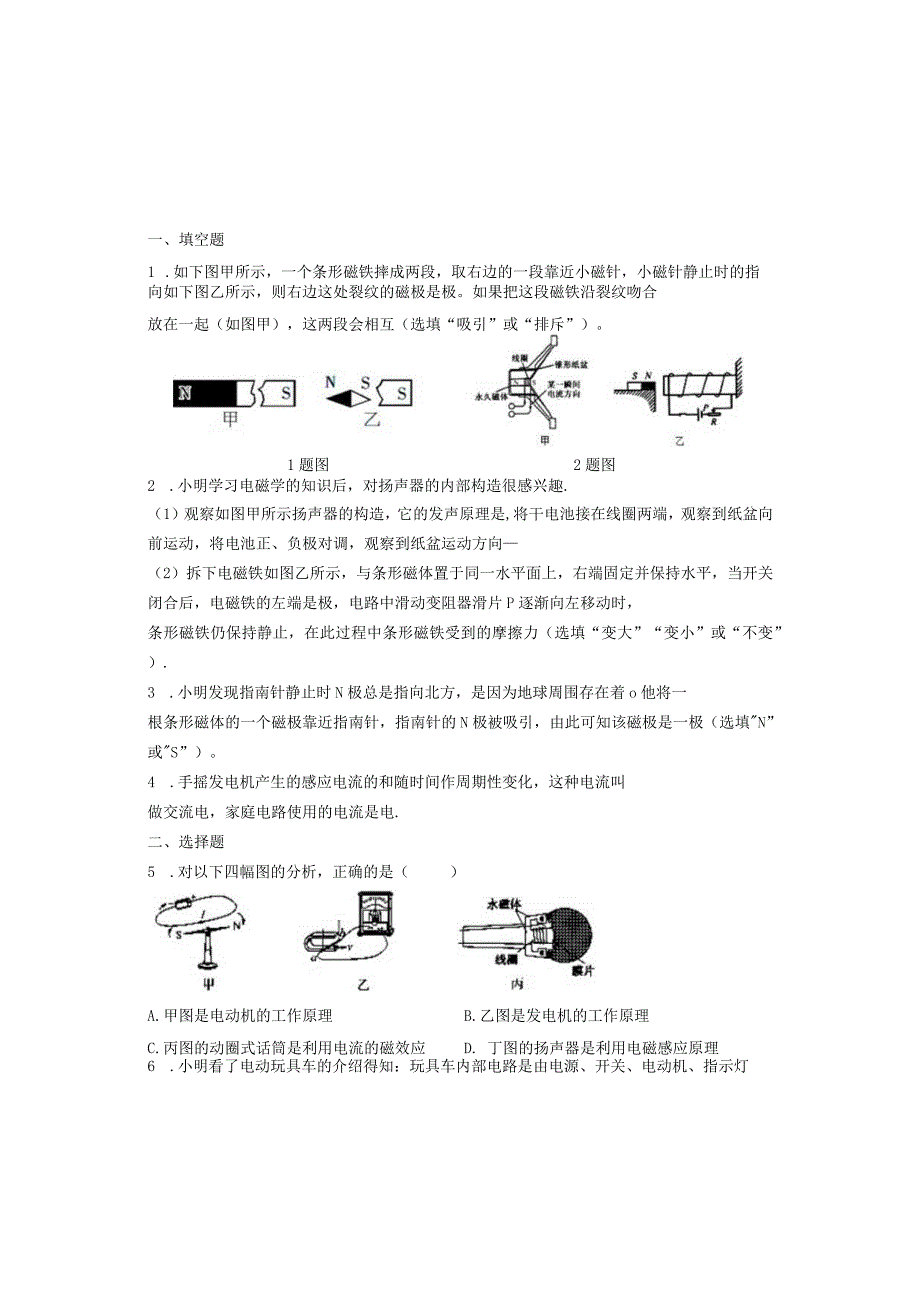

1、一、填空题1 .如下图甲所示，一个条形磁铁摔成两段，取右边的一段靠近小磁针，小磁针静止时的指向如下图乙所示，则右边这处裂纹的磁极是极。如果把这段磁铁沿裂纹吻合放在一起（如图甲），这两段会相互（选填“吸引”或“排斥”）。1题图2题图2 .小明学习电磁学的知识后，对扬声器的内部构造很感兴趣.（1）观察如图甲所示扬声器的构造，它的发声原理是,将干电池接在线圈两端，观察到纸盆向前运动，将电池正、负极对调，观察到纸盆运动方向（2）拆下电磁铁如图乙所示，与条形磁体置于同一水平面上，右端固定并保持水平，当开关闭合后，电磁铁的左端是极，电路中滑动变阻器滑片P逐渐向左移动时，条形磁铁仍保持静止，在此过程中条形磁
2、铁受到的摩擦力（选填“变大”“变小”或“不变”）.3 .小明发现指南针静止时N极总是指向北方，是因为地球周围存在着o他将一根条形磁体的一个磁极靠近指南针，指南针的N极被吸引，由此可知该磁极是一极（选填N”或S”）。4 .手摇发电机产生的感应电流的和随时间作周期性变化，这种电流叫做交流电，家庭电路使用的电流是电.二、选择题5 .对以下四幅图的分析，正确的是（）A.甲图是电动机的工作原理C.丙图的动圈式话筒是利用电流的磁效应B.乙图是发电机的工作原理D. 丁图的扬声器是利用电磁感应原理6 .小明看了电动玩具车的介绍得知：玩具车内部电路是由电源、开关、电动机、指示灯各个组成.他将玩具车的电池取下，保

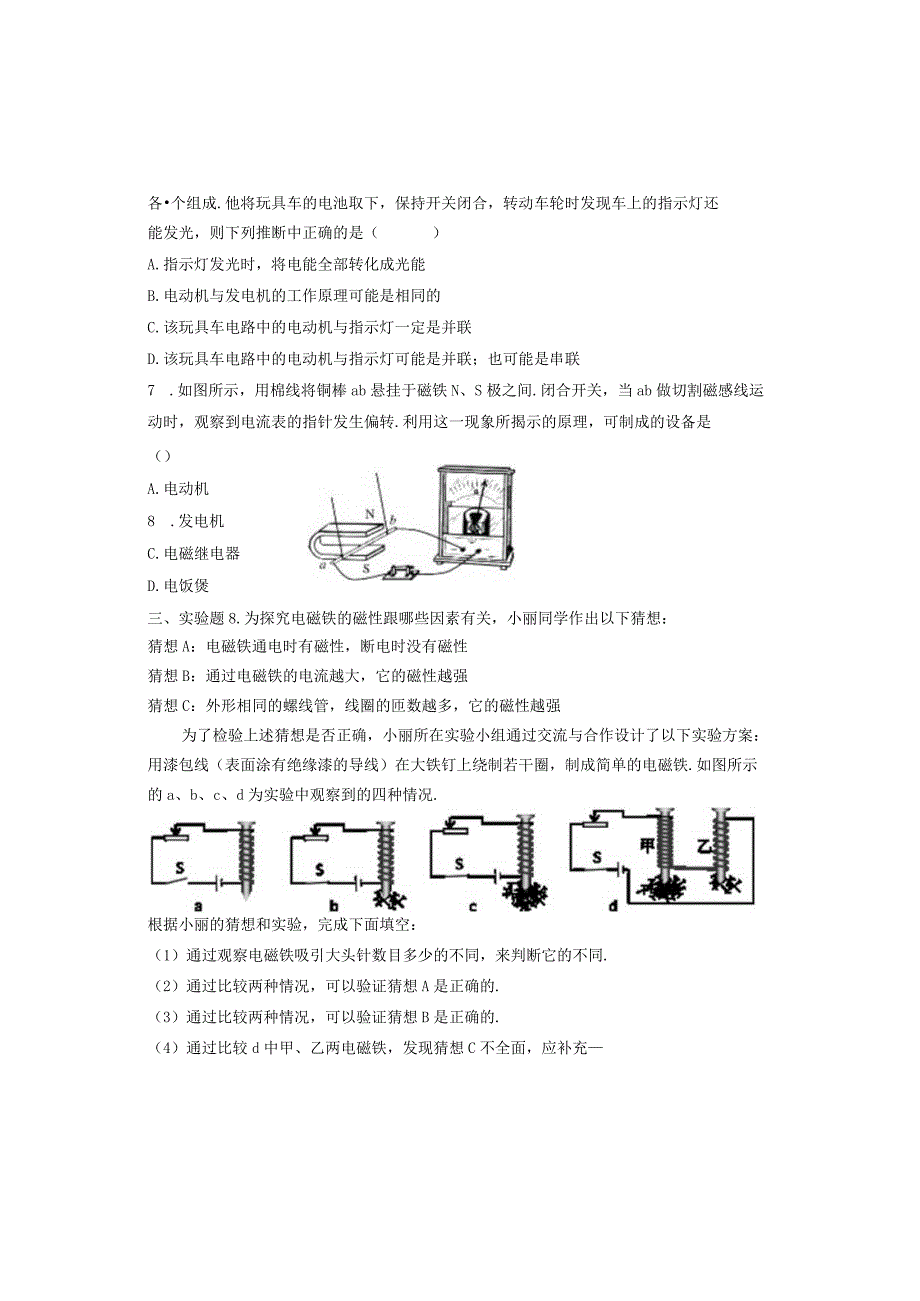

3、持开关闭合，转动车轮时发现车上的指示灯还能发光，则下列推断中正确的是（）A.指示灯发光时，将电能全部转化成光能B.电动机与发电机的工作原理可能是相同的C.该玩具车电路中的电动机与指示灯一定是并联D.该玩具车电路中的电动机与指示灯可能是并联；也可能是串联7 .如图所示，用棉线将铜棒ab悬挂于磁铁N、S极之间.闭合开关，当ab做切割磁感线运动时，观察到电流表的指针发生偏转.利用这一现象所揭示的原理，可制成的设备是（）A.电动机8 .发电机C.电磁继电器D.电饭煲三、实验题8.为探究电磁铁的磁性跟哪些因素有关，小丽同学作出以下猜想：猜想A：电磁铁通电时有磁性，断电时没有磁性猜想B：通过电磁铁的电流越

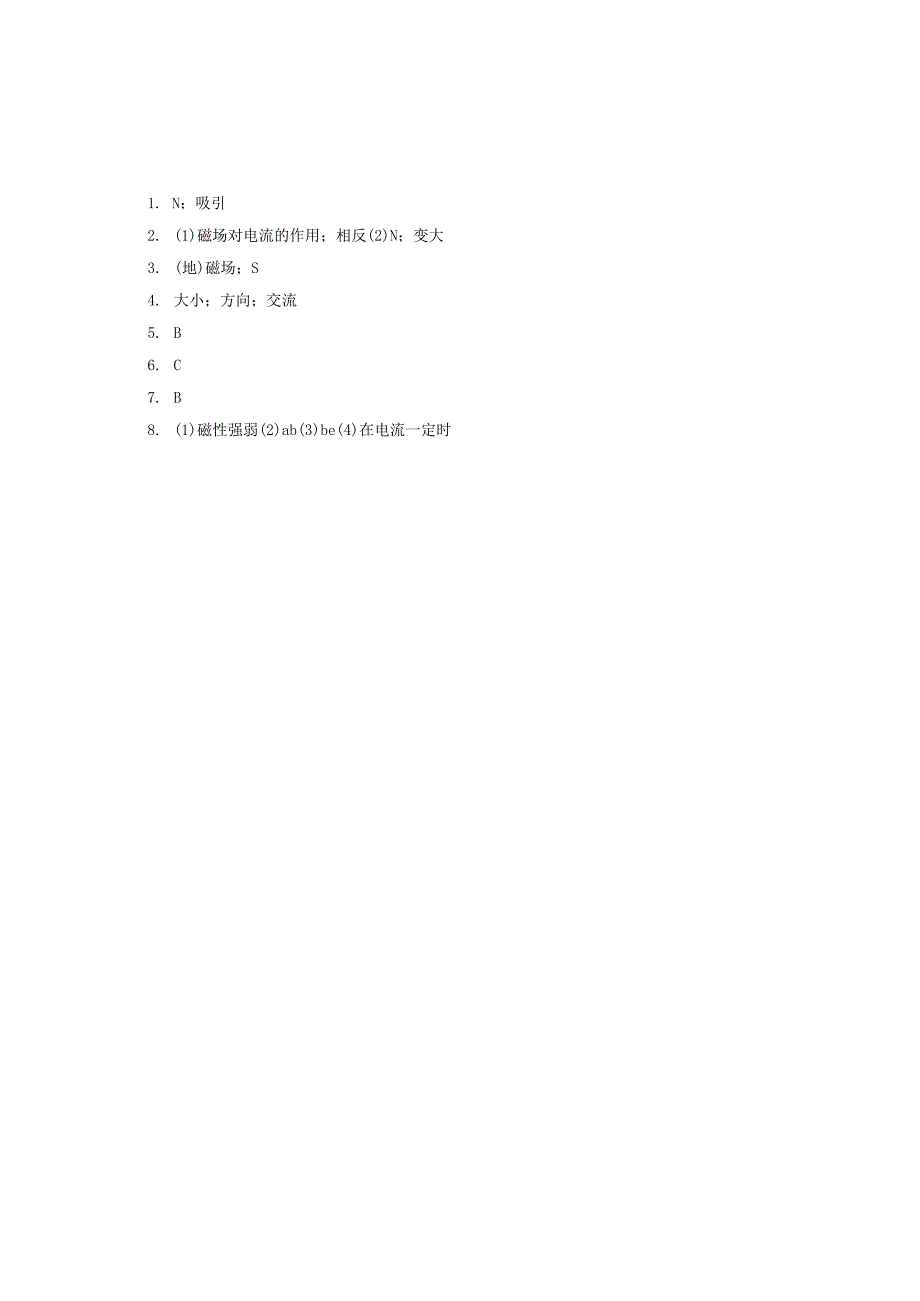

4、大，它的磁性越强猜想C：外形相同的螺线管，线圈的匝数越多，它的磁性越强为了检验上述猜想是否正确，小丽所在实验小组通过交流与合作设计了以下实验方案：用漆包线（表面涂有绝缘漆的导线）在大铁钉上绕制若干圈，制成简单的电磁铁.如图所示的a、b、c、d为实验中观察到的四种情况.根据小丽的猜想和实验，完成下面填空：（1）通过观察电磁铁吸引大头针数目多少的不同，来判断它的不同.（2）通过比较两种情况，可以验证猜想A是正确的.（3）通过比较两种情况，可以验证猜想B是正确的.（4）通过比较d中甲、乙两电磁铁，发现猜想C不全面，应补充1. N；吸引2. (1)磁场对电流的作用；相反(2)N；变大3. (地)磁场；S4. 大小；方向；交流5. B6. C7. B8. (1)磁性强弱(2)ab(3)be(4)在电流一定时
