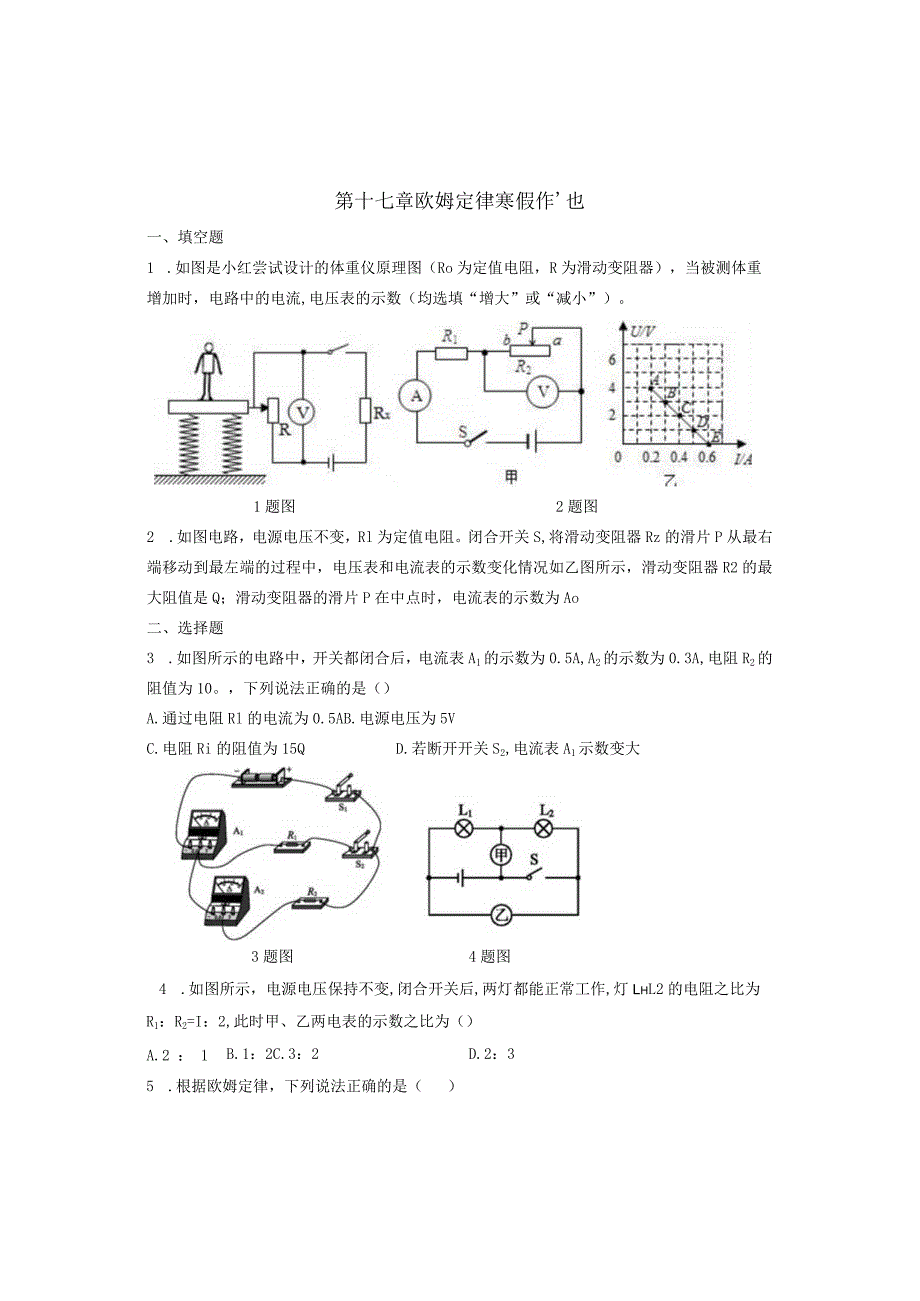

1、第十七章欧姆定律寒假作也一、填空题1 .如图是小红尝试设计的体重仪原理图（Ro为定值电阻，R为滑动变阻器），当被测体重增加时，电路中的电流,电压表的示数（均选填“增大”或“减小”）。1题图2题图2 .如图电路，电源电压不变，Rl为定值电阻。闭合开关S,将滑动变阻器Rz的滑片P从最右端移动到最左端的过程中，电压表和电流表的示数变化情况如乙图所示，滑动变阻器R2的最大阻值是Q；滑动变阻器的滑片P在中点时，电流表的示数为Ao二、选择题3 .如图所示的电路中，开关都闭合后，电流表A1的示数为0.5A,A2的示数为0.3A,电阻R2的阻值为10。，下列说法正确的是（）A.通过电阻Rl的电流为0.5AB.

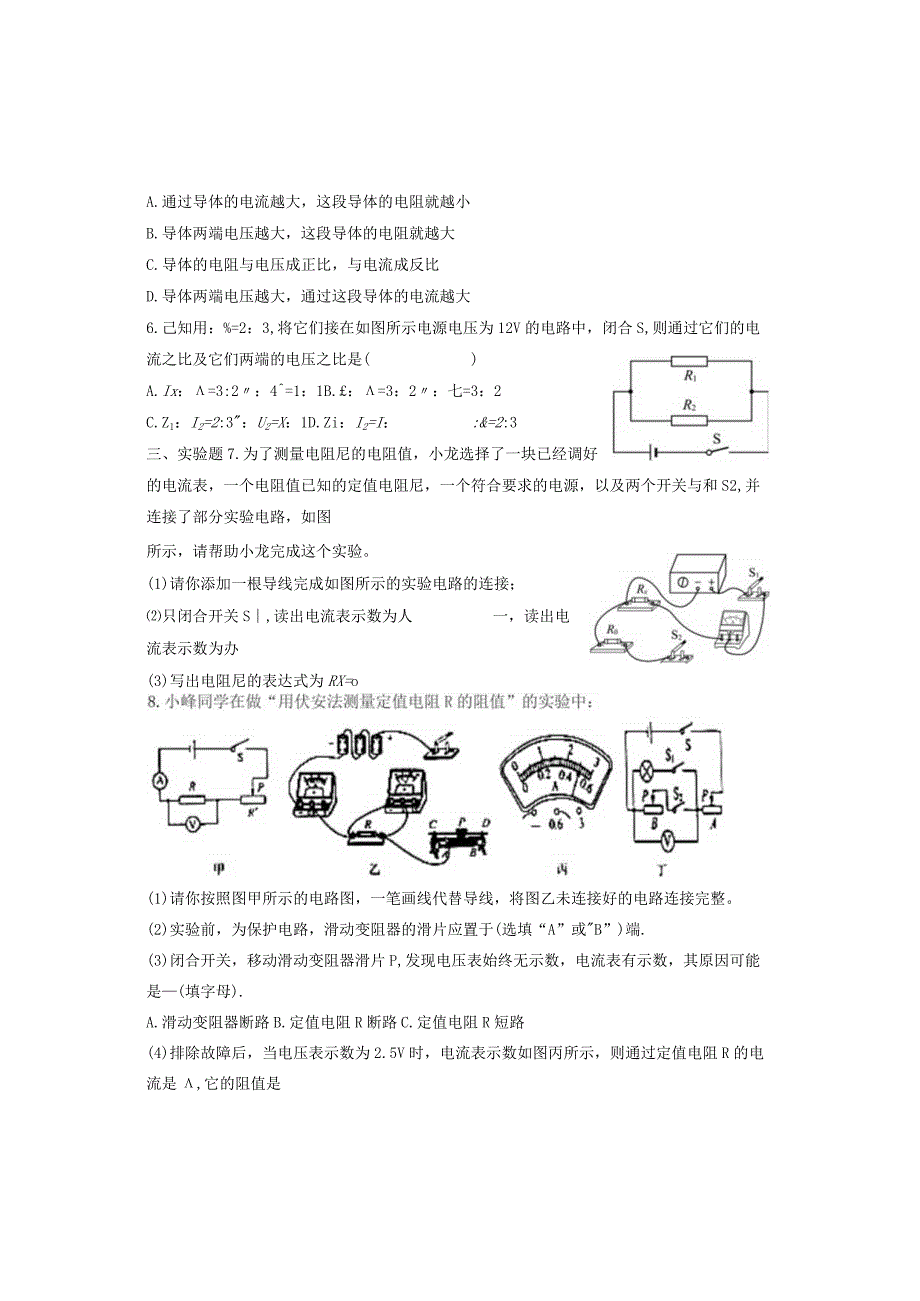

2、电源电压为5VC.电阻Ri的阻值为15QD.若断开开关S2,电流表A1示数变大3题图4题图4 .如图所示，电源电压保持不变,闭合开关后,两灯都能正常工作,灯LhL2的电阻之比为R1：R2=I：2,此时甲、乙两电表的示数之比为（）A.2 ： 1B.1：2C.3：2D.2：35 .根据欧姆定律，下列说法正确的是（）A.通过导体的电流越大，这段导体的电阻就越小B.导体两端电压越大，这段导体的电阻就越大C.导体的电阻与电压成正比，与电流成反比D.导体两端电压越大，通过这段导体的电流越大6.己知用：%=2：3,将它们接在如图所示电源电压为12V的电路中，闭合S,则通过它们的电流之比及它们两端的电压之比是
3、()A.Ix：=3:2：4=1：1B.：=3：2：七=3：2C.Z1：I2=2:3：U2=X：1D.Zi：I2=I：:&=2:3三、实验题7.为了测量电阻尼的电阻值，小龙选择了一块已经调好的电流表，一个电阻值已知的定值电阻尼，一个符合要求的电源，以及两个开关与和S2,并连接了部分实验电路，如图所示，请帮助小龙完成这个实验。(1)请你添加一根导线完成如图所示的实验电路的连接；只闭合开关S,读出电流表示数为人一，读出电流表示数为办(3)写出电阻尼的表达式为RX=o(1)请你按照图甲所示的电路图，一笔画线代替导线，将图乙未连接好的电路连接完整。(2)实验前，为保护电路，滑动变阻器的滑片应置于(选填“A”或B”)端.(3)闭合开关，移动滑动变阻器滑片P,发现电压表始终无示数，电流表有示数，其原因可能是(填字母).A.滑动变阻器断路B.定值电阻R断路C.定值电阻R短路(4)排除故障后，当电压表示数为2.5V时，电流表示数如图丙所示，则通过定值电阻R的电流是,它的阻值是(5)实验中需要移动滑动变阻器的滑片多次测量，其目的是.1.增大；减小2. 20；0.33. C4. D5. D6. A7.(1)如图所示(2)再闭合Sz然8.(1)省略(2)B(3)C(4)0.5;5(5)求平均值减小误差
