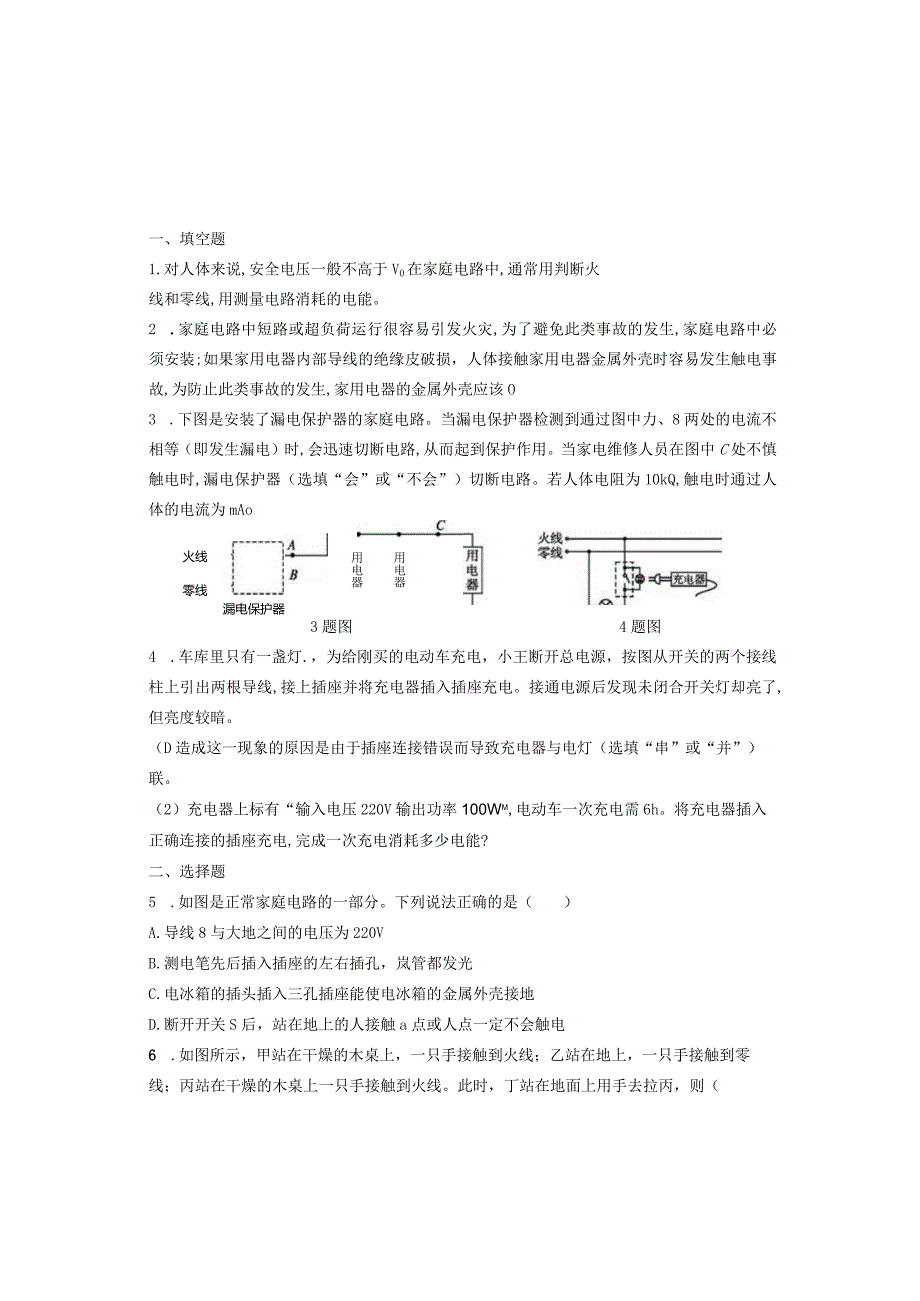

第十九章生活用电寒假作业.docx_第1页
第1页 / 共4页

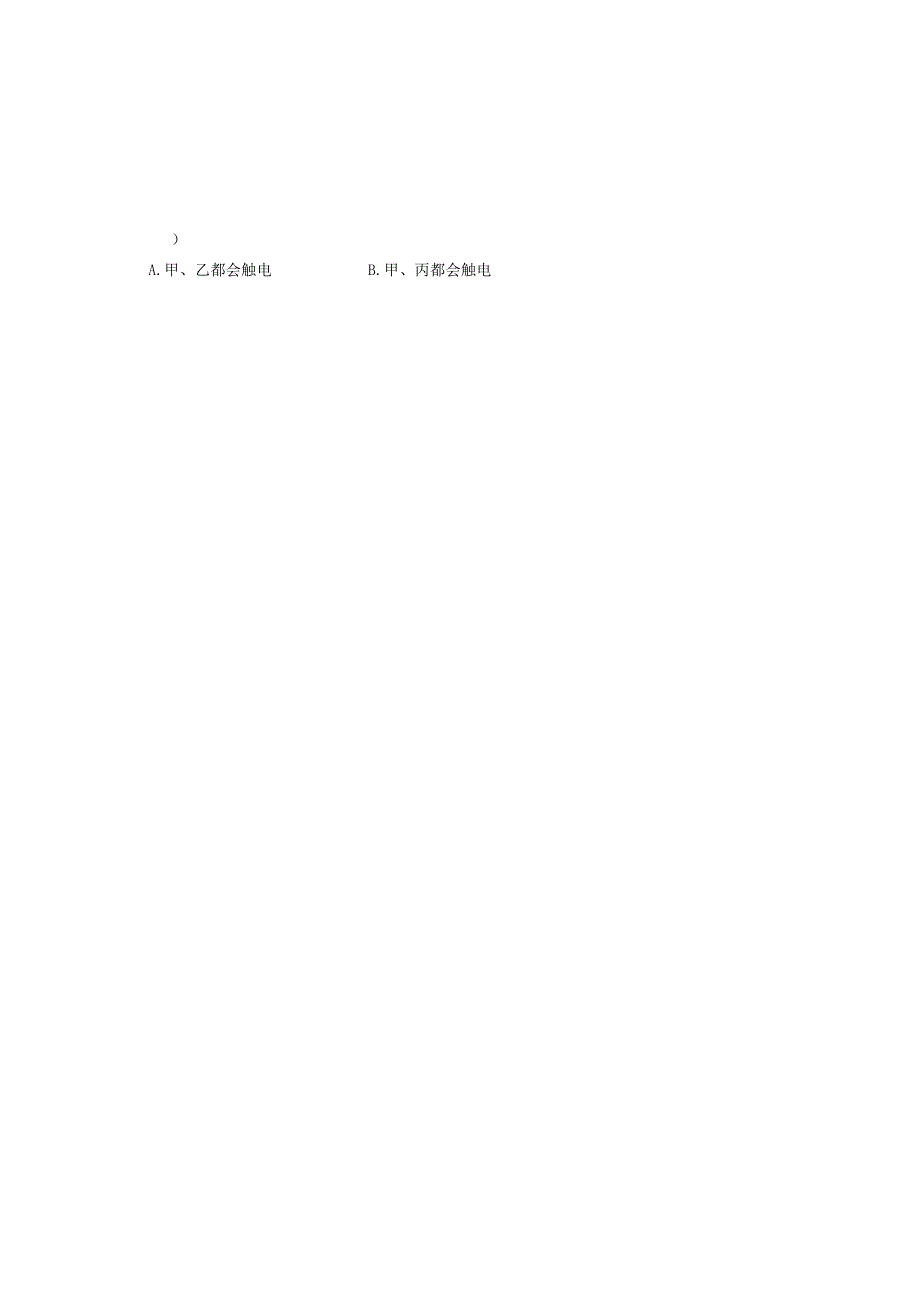

第十九章生活用电寒假作业.docx_第2页
第2页 / 共4页

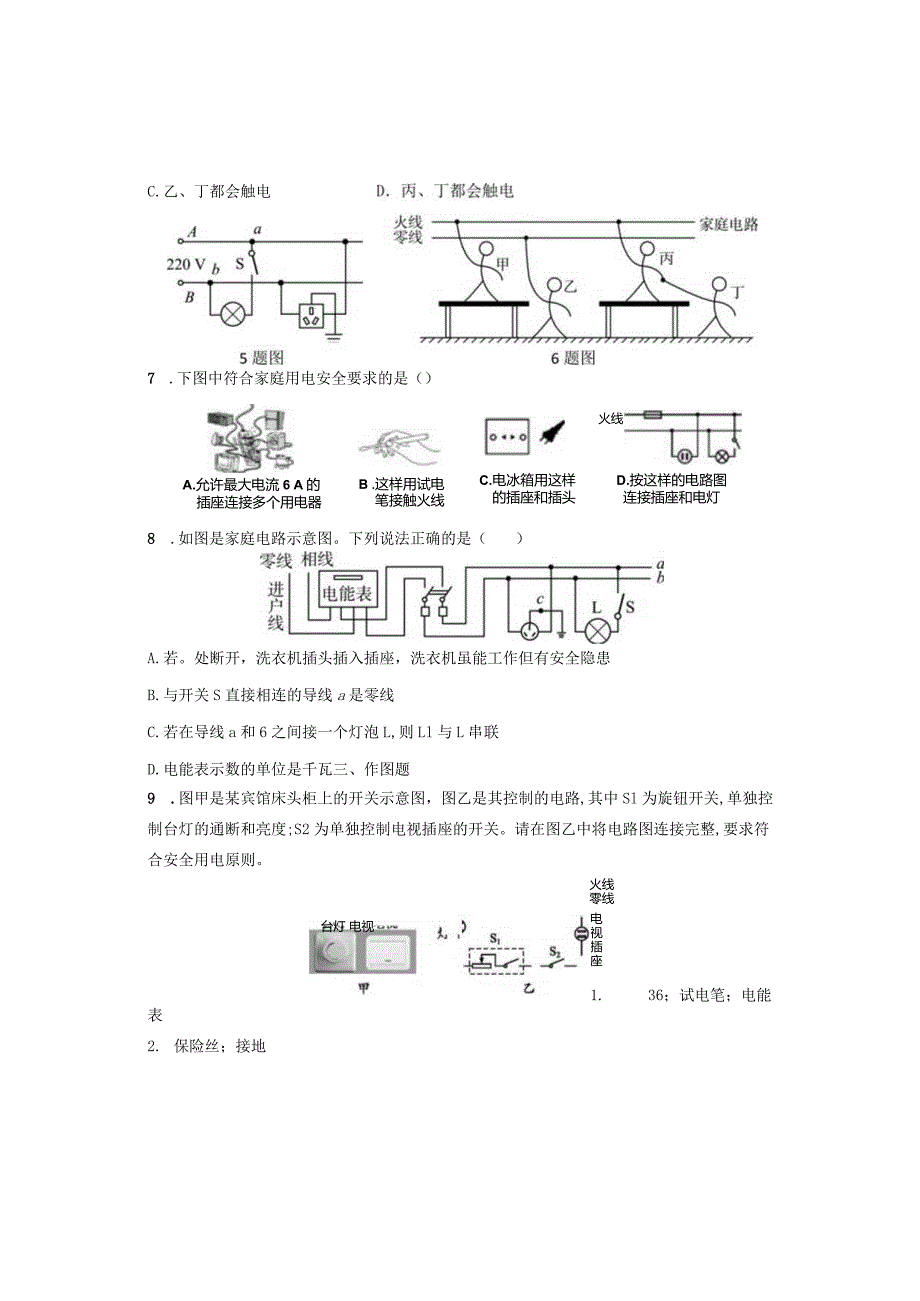

第十九章生活用电寒假作业.docx_第3页
第3页 / 共4页
第十九章生活用电寒假作业.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《第十九章生活用电寒假作业.docx》由会员分享,可在线阅读,更多相关《第十九章生活用电寒假作业.docx(4页珍藏版)》请在第壹文秘上搜索。

1、一、填空题1.对人体来说,安全电压一般不高于V0在家庭电路中,通常用判断火线和零线,用测量电路消耗的电能。2 .家庭电路中短路或超负荷运行很容易引发火灾,为了避免此类事故的发生,家庭电路中必须安装;如果家用电器内部导线的绝缘皮破损,人体接触家用电器金属外壳时容易发生触电事故,为防止此类事故的发生,家用电器的金属外壳应该O3 .下图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中力、8两处的电流不相等(即发生漏电)时,会迅速切断电路,从而起到保护作用。当家电维修人员在图中C处不慎触电时,漏电保护器(选填“会”或“不会”)切断电路。若人体电阻为10kQ,触电时通过人体的电流为mAo火线零线

2、漏电保护器用电器用电器4题图3题图4 .车库里只有一盏灯.,为给刚买的电动车充电,小王断开总电源,按图从开关的两个接线柱上引出两根导线,接上插座并将充电器插入插座充电。接通电源后发现未闭合开关灯却亮了,但亮度较暗。(D造成这一现象的原因是由于插座连接错误而导致充电器与电灯(选填“串”或“并”)联。(2)充电器上标有“输入电压220V输出功率100Wm,电动车一次充电需6h。将充电器插入正确连接的插座充电,完成一次充电消耗多少电能?二、选择题5 .如图是正常家庭电路的一部分。下列说法正确的是()A.导线8与大地之间的电压为220VB.测电笔先后插入插座的左右插孔,岚管都发光C.电冰箱的插头插入三

3、孔插座能使电冰箱的金属外壳接地D.断开开关S后,站在地上的人接触a点或人点一定不会触电6 .如图所示,甲站在干燥的木桌上,一只手接触到火线;乙站在地上,一只手接触到零线;丙站在干燥的木桌上一只手接触到火线。此时,丁站在地面上用手去拉丙,则()A.甲、乙都会触电B.甲、丙都会触电C.乙、丁都会触电7 .下图中符合家庭用电安全要求的是()A.允许最大电流6 A的 插座连接多个用电器B .这样用试电 笔接触火线C.电冰箱用这样 的插座和插头火线D.按这样的电路图 连接插座和电灯8 .如图是家庭电路示意图。下列说法正确的是()A.若。处断开,洗衣机插头插入插座,洗衣机虽能工作但有安全隐患B.与开关S直接相连的导线a是零线C.若在导线a和6之间接一个灯泡L,则Ll与L串联D.电能表示数的单位是千瓦三、作图题9 .图甲是某宾馆床头柜上的开关示意图,图乙是其控制的电路,其中Sl为旋钮开关,单独控制台灯的通断和亮度;S2为单独控制电视插座的开关。请在图乙中将电路图连接完整,要求符合安全用电原则。火线零线台灯 电视电视插座1. 36;试电笔;电能表2. 保险丝;接地3. 会:224. (1)串(2)0.6kWh5. C6. D7. D8. A
