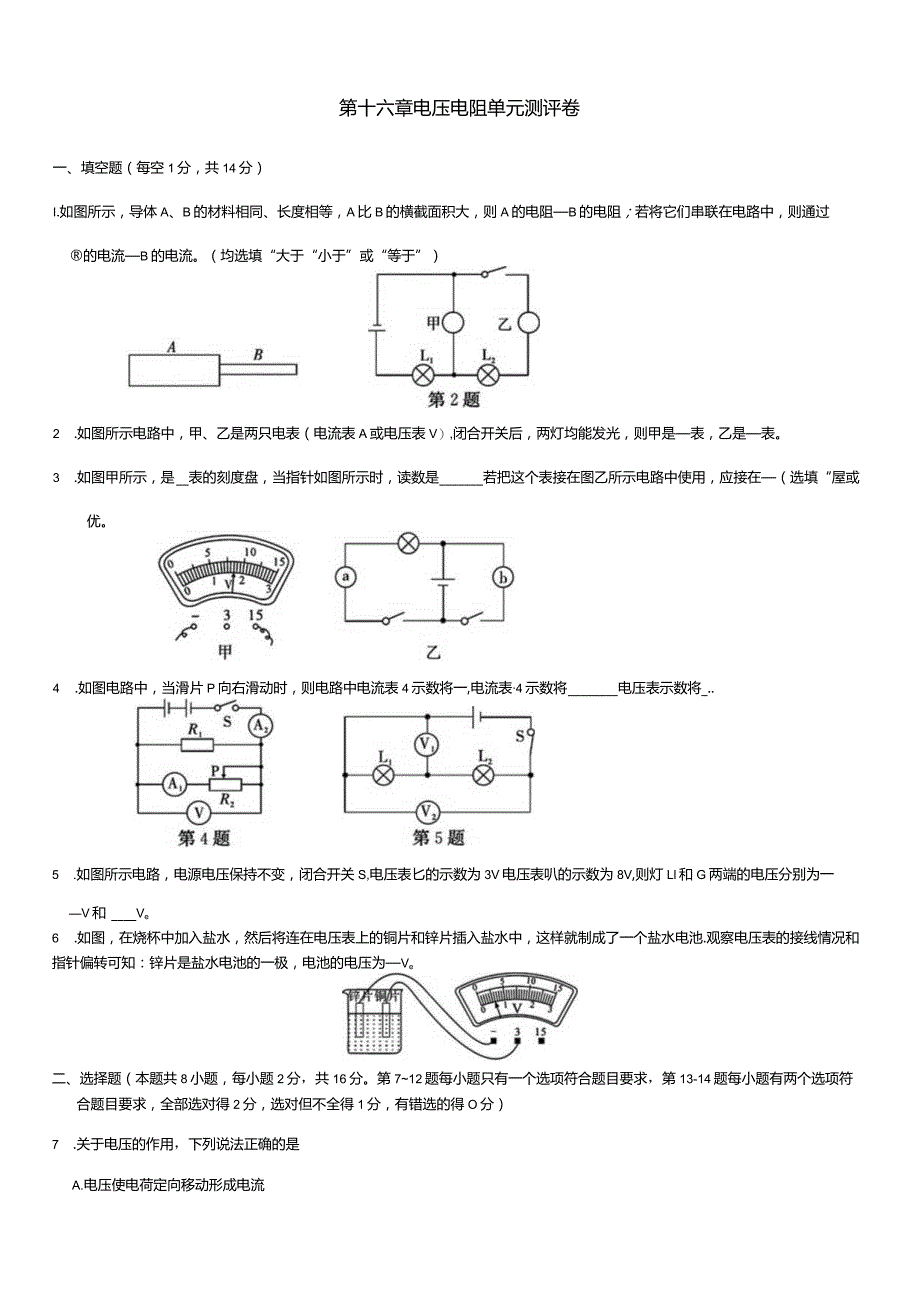

1、第十六章电压电阻单元测评卷一、填空题（每空1分，共14分）I.如图所示，导体A、B的材料相同、长度相等，A比B的横截面积大，则A的电阻B的电阻；若将它们串联在电路中，则通过的电流B的电流。（均选填“大于“小于”或“等于”）2 .如图所示电路中，甲、乙是两只电表（电流表A或电压表V）,闭合开关后，两灯均能发光，则甲是表，乙是表。3 .如图甲所示，是表的刻度盘，当指针如图所示时，读数是若把这个表接在图乙所示电路中使用，应接在（选填“屋或优。4 .如图电路中，当滑片P向右滑动时，则电路中电流表4示数将一,电流表4示数将电压表示数将_.5 .如图所示电路，电源电压保持不变，闭合开关S,电压表匕的示数为
2、3V电压表叭的示数为8V,则灯Ll和G两端的电压分别为一V和Ve6 .如图，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池.观察电压表的接线情况和指针偏转可知：锌片是盐水电池的一极，电池的电压为Ve二、选择题（本题共8小题，每小题2分，共16分。第712题每小题只有一个选项符合题目要求，第13-14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全得1分，有错选的得O分）7 .关于电压的作用，下列说法正确的是A.电压使电荷定向移动形成电流B.电压使自由电荷定向移动形成电流C电压只能使自由电子定向移动形成电流D.电压使导体中产生大量自由电荷定向移动形
3、成电流8 .用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是（）A.当导体两端电压和通过导体的电流为零时，导体的电阻为零B.当导体被均匀拉长至原来的二倍时，它的电阻减小为原来的一半C电阻是导体本身的一种性质，所以温度无论如何变化，电阻也不可能变为零D.电阻是导体本身的一种性质，与电压和电流无关9 .对如图所示电压表的量程，下列说法中正确的是（）A.接“一“3”两个接线柱时.量程是03V.每/格表示（）.1VB接315”两个接线柱时,量程是（15V每小格表示0.5VC两个量程的最小刻度和量程都是3倍关系D.测量大小约1.5V的电压时，选用任意一个量程都可以得到准确值-315
4、OOO第9题10 .如图所示，电源电压9V保持不变，当开关S闭合时，灯泡L1,G均正常发光，电压表示数为3V,则灯泡G两端的电压是（）A.3VB.6VC.4.5VD.9VIL小亮在，,探究温度一定的条件下，导体电阻大小与哪些因素有关”的实验中，已选定了代号为“0”的导体，为了探究导体电阻与长度的关系，他还要选用的导体代号是（）导体代号0ABCD导体长度IZm1.51.01.51.00.5导体横截面积SZmm21.23.21.21.21.2导体材料银铭镒铜钧银铭A.AB.BC.CD.D12 .如图所示,灯泡J比Lz亮，电压表VZ示数为6V,下列说法正确的是（A. V1示数为6VB.V1示数大于6
5、VC.V示数小于6VD.V示数大于6V体重测试台体重显示表示人绝缘体第13题第12题13 .（多选）如图是一个自动体重测试仪的工作原理图，有关它的说法正确的是A.体重显示表是用电流表改装成的B.体重测试仪电路由于缺少开关，始终处于通路C体重越大，体重显示表的示数越大D.体重测试仪所测体重越大，滑片B越向下移动14 .（双选）如图所示的电路中，将开关S闭合，灯G和灯G均发光，则下列说法正确的是A.灯力和灯G并联B灯心和灯LZ串联C.用电压表测出电源电压，也就知道了灯两端的电压D.灯力和灯L2两端的电压一定不相等三、作图题（4分）15 .（2分）用笔画线代替导线，将图中元件连接成电路，要求：向右移
6、动滑片灯泡变亮。16 .（2分）如图所示电路，将电灯和电动机组成串联电路，用电压表分测量电灯两端的电压，唳测量电动机两端的电压，请把图中的实物连接好，并接连接好的实物图在下边虚线框中画出电路图。四、实验探究题（24分）17 .(6分)学习滑动变阻器以后，小明同学制作了一个简易调光灯,装置如图所示。(I)他把滑动端的金属夹首先夹在了铅笔芯的B端，这样做的目的是(2)金属夹向A端移动的过程中，电路中的电流将(选填,变小“不变”或,变大、)，这一看不见的变化可由看得见的现象来呈现，18 .(8分)在探究串、并联电路规律的实验里，小路同学进行了如下操作：(1)把两个相同规格的小灯泡口和G串联起来接到电
7、源上，使灯泡发光(如图甲所示)。分三次接入电压表，分别测量AB之间、BC之间、AC之间的电压并记入表一。表一UABUBCUAC电压(V)2.452.502.60表二把上述两个灯泡改接成并联后，接到另一电源上，使灯泡发光(如图乙所示)。分三次接入电流表，分别测量A、B、C三点的电流并记入表二。请你评估：表一的测量结果有一个是错误的，错误的是，判断的依据是(2)表二的测量结果是否可能？谈谈你的观点。(3)请你分析说明小路同学这一实验方案中的不足：(4)实验的改进方法：19.(10分)导体的电阻与哪些因素有关？实验小组用如图所示的装置进行探究，实验记录数据如下表：步骤材料长度Zcm横截面积/mn?M
8、接N接灯泡1镶珞合金丝300.5aa,暗2镇络合金丝301.0bb,较亮3银铝合金丝150.5Cc,较亮4镒铜合金丝150.5dd,亮连接电路时，开关应.;匕瞰步骤一，得出结论：导体的电阻与材料有关；(3)比较步骤I和2,得出结论:二(4)比较步骤1和3.得出结论:二(5根据你掌握的电学知识，你认为电阻还与一有关。五、综合应用题(12分)20.(4分)研究如图所示的电路，请回答：(1)这是一个什么电路?(2)匕、分别测的是哪些灯的电压?(3)如果匕的示数是8V.%的示数是1OV,而灯L两端的电压是灯两端电压的3倍，求三盏灯两端的电压各是多少?21.(8分)如图甲所示，用电压表分别测量刈两端的电
9、压%、G两端的电压火以及Ll.G串联的总电压U,请根据图乙表盘读数回答下列问题：(I)LI两端的电压Ul是多大?(2乂2两端的电压/是多大？(3)L1.心串联的总电压U是多大?(4)电源电压是多大？一、L小于等于2.电压电流3.电压8.5Vb4.变小变小不变5356.负0.6二、7.B8.D9.A10.A11D解析：导体的电阻决定于导体的材料、长度和横截面积三个因素,还与导体的温度有关。根据控制变量法，要想探究导体的电阻与导体的长度的关系，应在温度一定的前提下，选择材料、横截面积相同，长度不同的两根导体。由于已选定了代号为的导体，所以需要选择代号为的导体.12. A解析：根据电路图可知，两灯泡
10、并联，电压表V测量电源电压,电压表VI测量Ll两端电压，电压表V?测量Lz两端电压，而并联电路电源电压与各支路两端电压相等，因此电压表V、电压表Vlx电压表VZ的示数相等，都等于6V.13. AC解析：由电路图可知，体重显示表串联在电路中，所以体重显示表是用电流表改装成的；当自动体重测试仪的上方无物体时，滑片位于绝缘体的位置，电路断路；当测试仪所测体重越大时，滑片越向上移动，滑动变阻器接入电路的电阻变小，所以体重显示表的示数变大。14. AC解析：由题图可知，两灯并联，故A选项正确，B选项错误；根据并联电路的电压规律可知，两灯并联，两端的电压一定相等，所以用电压表测出电源电压，也就知道了灯两端
11、的电压，故C选项正确，D选项错误。三、15.如图所示：四、17.（便连入电路中的电阻最大（或保护电路）（2）变大观察小灯泡的亮度（3）增加一只开关增加铅笔芯的长度18 .（DUAc串联电路的总电压等于各部分电路的电压之和（2）可能，读数存在误差实验次数太少，灯泡规格相同（4）用规格不同的两只灯泡多做几次实验19 .（1）断开（2）3、4（3）导体的电阻与导体的横截面积有关导体的电阻与导体的长度有关（5）导体的温度五、20.解:串联电路Vl测的是L】、Lz的电压:V2测的是L2、L3的电压由题意知%+/=8匕4+%=10匕4=3%解得u1=2VU2=6%U3=4V21.解:（1）右边的电压表所选的量程为03V,分度值是0.1V,所以示数是1.7V,贝（J1“两端的电压是1.7V.（2）（3）左边的电压表所选的是015V,分度值是0.5V.所以藤是3V,则总电压是3V；根据U=U+%得:U2=U-Ui=3V-1.7V=1.3匕（4）电源电压等于总电压，为3V.
