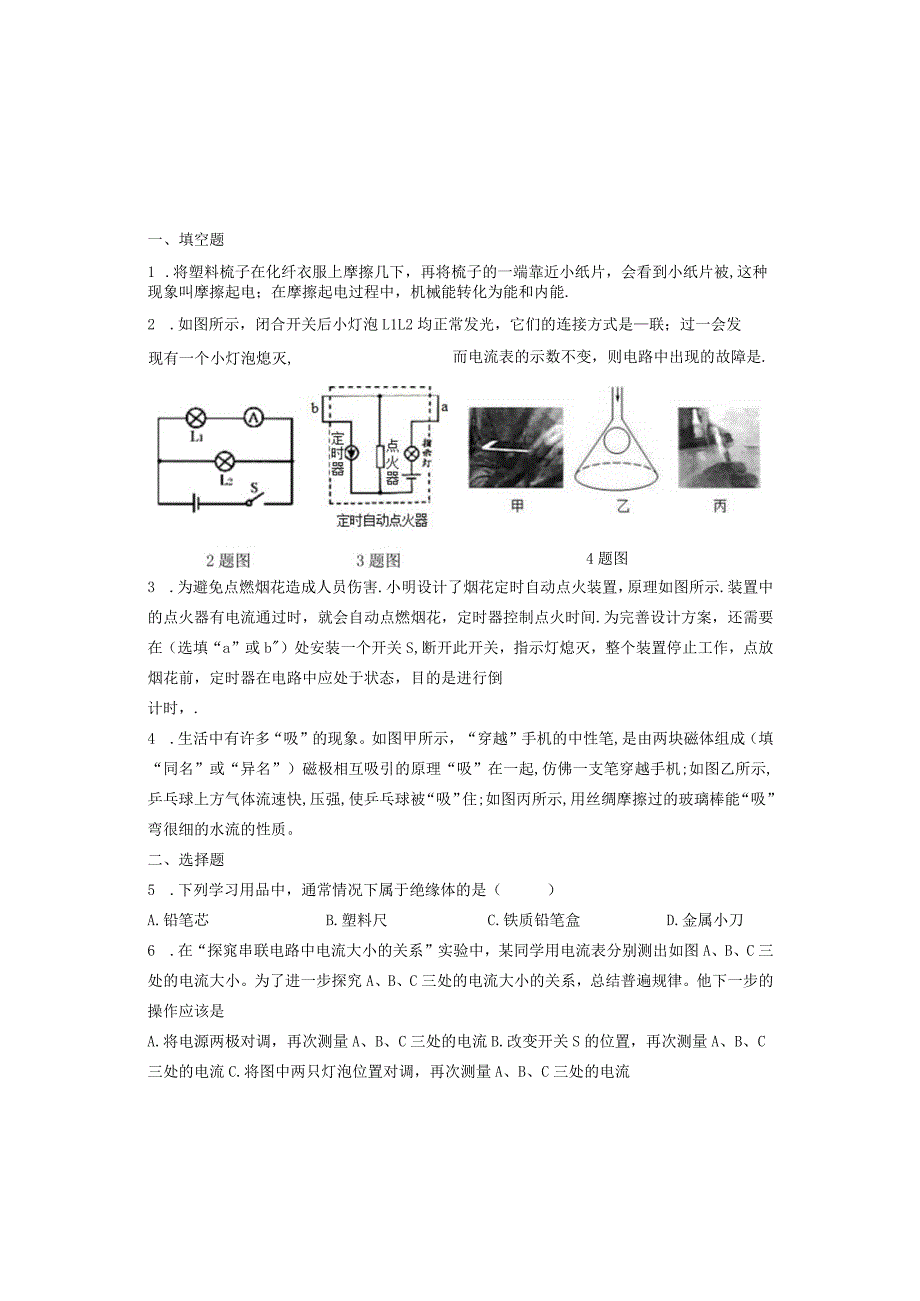

1、一、填空题1 .将塑料梳子在化纤衣服上摩擦几下，再将梳子的一端靠近小纸片，会看到小纸片被,这种现象叫摩擦起电；在摩擦起电过程中，机械能转化为能和内能.2 .如图所示，闭合开关后小灯泡L1L2均正常发光，它们的连接方式是联；过一会发现有一个小灯泡熄灭,4题图而电流表的示数不变，则电路中出现的故障是.3 .为避免点燃烟花造成人员伤害.小明设计了烟花定时自动点火装置，原理如图所示.装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间.为完善设计方案，还需要在（选填“a”或b）处安装一个开关S,断开此开关，指示灯熄灭，整个装置停止工作，点放烟花前，定时器在电路中应处于状态，目的是进行倒计时

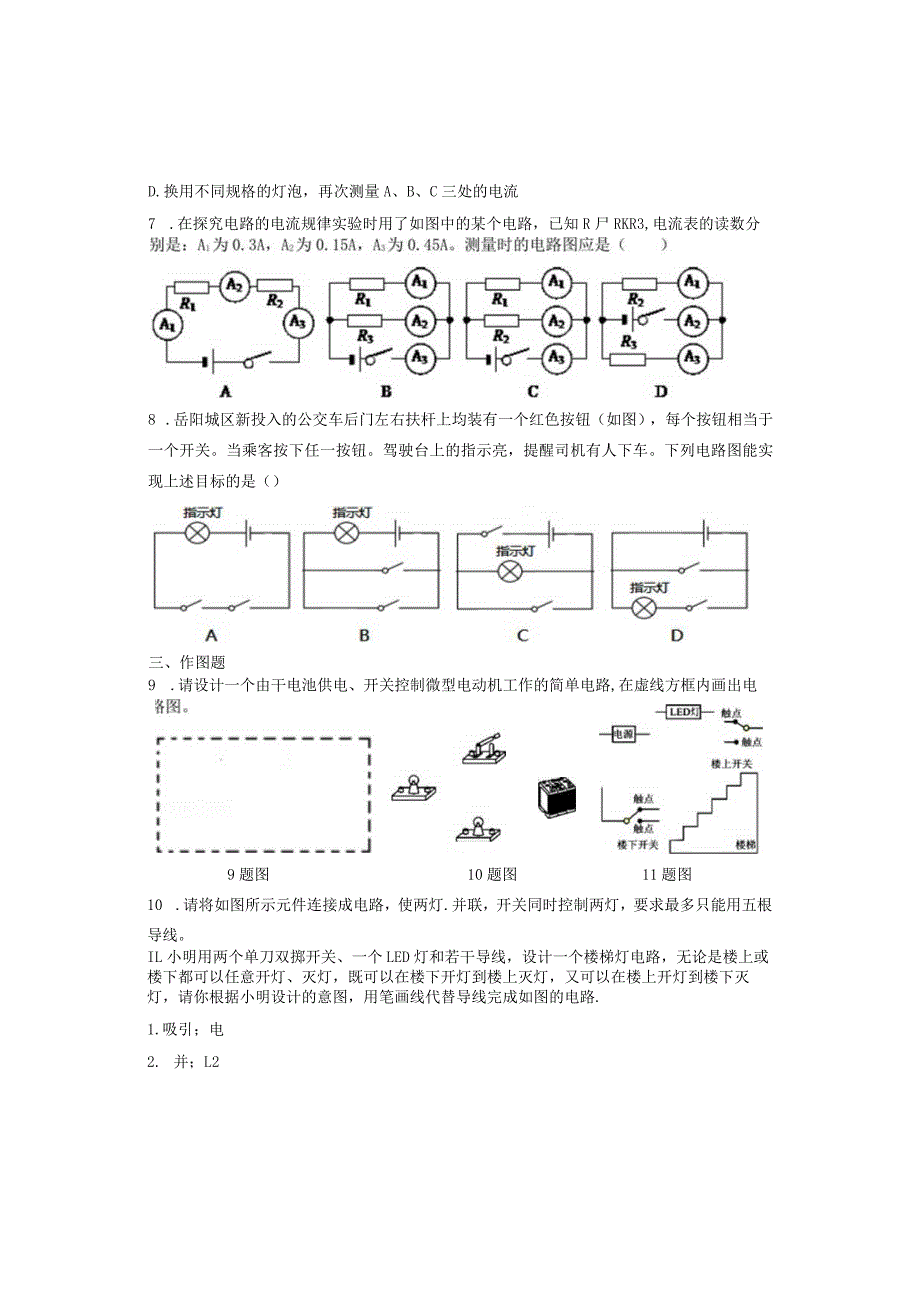

2、，.4 .生活中有许多“吸”的现象。如图甲所示，“穿越”手机的中性笔,是由两块磁体组成（填“同名”或“异名”）磁极相互吸引的原理“吸”在一起,仿佛一支笔穿越手机;如图乙所示,乒乓球上方气体流速快,压强,使乒乓球被“吸”住;如图丙所示,用丝绸摩擦过的玻璃棒能“吸”弯很细的水流的性质。二、选择题5 .下列学习用品中，通常情况下属于绝缘体的是（）A.铅笔芯B.塑料尺C.铁质铅笔盒D.金属小刀6 .在“探窕串联电路中电流大小的关系”实验中，某同学用电流表分别测出如图A、B、C三处的电流大小。为了进一步探究A、B、C三处的电流大小的关系，总结普遍规律。他下一步的操作应该是A.将电源两极对调，再次测量A、
3、B、C三处的电流B.改变开关S的位置，再次测量A、B、C三处的电流C.将图中两只灯泡位置对调，再次测量A、B、C三处的电流D.换用不同规格的灯泡，再次测量A、B、C三处的电流7 .在探究电路的电流规律实验时用了如图中的某个电路，已知R尸RKR3,电流表的读数分8 .岳阳城区新投入的公交车后门左右扶杆上均装有一个红色按钮（如图），每个按钮相当于一个开关。当乘客按下任一按钮。驾驶台上的指示亮，提醒司机有人下车。下列电路图能实现上述目标的是（）三、作图题9 .请设计一个由干电池供电、开关控制微型电动机工作的简单电路,在虚线方框内画出电9题图10题图11题图10 .请将如图所示元件连接成电路，使两灯.并联，开关同时控制两灯，要求最多只能用五根导线。IL小明用两个单刀双掷开关、一个LED灯和若干导线，设计一个楼梯灯电路，无论是楼上或楼下都可以任意开灯、灭灯，既可以在楼下开灯到楼上灭灯，又可以在楼上开灯到楼下灭灯，请你根据小明设计的意图，用笔画线代替导线完成如图的电路.1.吸引；电2. 并；L23. a；通路；进行倒计时，避免点燃烟花造成人员伤害4. 异名；小;轻小物体5. B6. D7. B8. B9.
