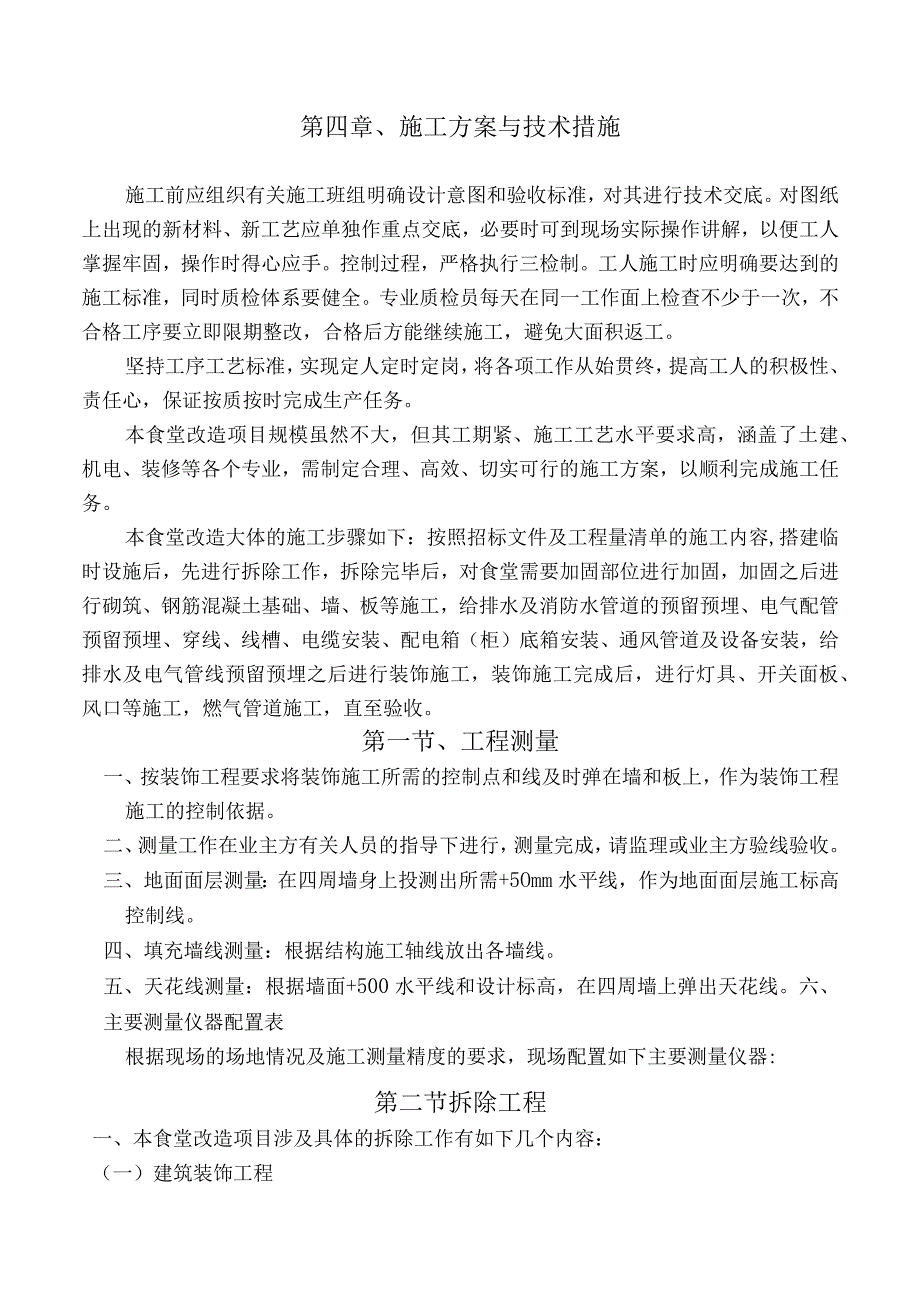

1、第四章、施工方案与技术措施施工前应组织有关施工班组明确设计意图和验收标准，对其进行技术交底。对图纸上出现的新材料、新工艺应单独作重点交底，必要时可到现场实际操作讲解，以便工人掌握牢固，操作时得心应手。控制过程，严格执行三检制。工人施工时应明确要达到的施工标准，同时质检体系要健全。专业质检员每天在同一工作面上检查不少于一次，不合格工序要立即限期整改，合格后方能继续施工，避免大面积返工。坚持工序工艺标准，实现定人定时定岗，将各项工作从始贯终，提高工人的积极性、责任心，保证按质按时完成生产任务。本食堂改造项目规模虽然不大，但其工期紧、施工工艺水平要求高，涵盖了土建、机电、装修等各个专业，需制定合理、
2、高效、切实可行的施工方案，以顺利完成施工任务。本食堂改造大体的施工步骤如下：按照招标文件及工程量清单的施工内容,搭建临时设施后，先进行拆除工作，拆除完毕后，对食堂需要加固部位进行加固，加固之后进行砌筑、钢筋混凝土基础、墙、板等施工，给排水及消防水管道的预留预埋、电气配管预留预埋、穿线、线槽、电缆安装、配电箱（柜）底箱安装、通风管道及设备安装，给排水及电气管线预留预埋之后进行装饰施工，装饰施工完成后，进行灯具、开关面板、风口等施工，燃气管道施工，直至验收。第一节、工程测量一、按装饰工程要求将装饰施工所需的控制点和线及时弹在墙和板上，作为装饰工程施工的控制依据。二、测量工作在业主方有关人员的指导下

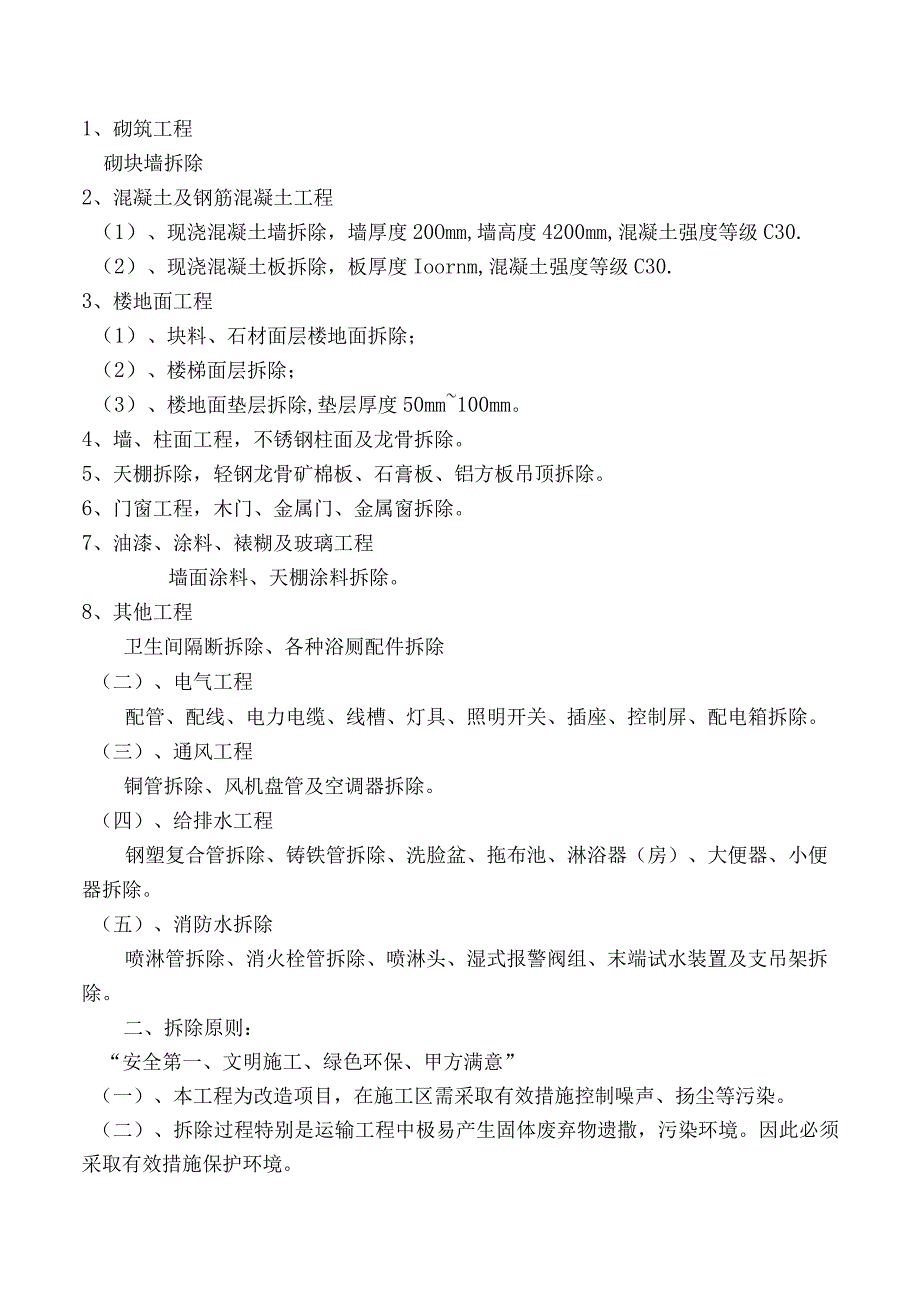

3、进行，测量完成，请监理或业主方验线验收。三、地面面层测量：在四周墙身上投测出所需+5Omm水平线，作为地面面层施工标高控制线。四、填充墙线测量：根据结构施工轴线放出各墙线。五、天花线测量：根据墙面+500水平线和设计标高，在四周墙上弹出天花线。六、主要测量仪器配置表根据现场的场地情况及施工测量精度的要求，现场配置如下主要测量仪器:第二节拆除工程一、本食堂改造项目涉及具体的拆除工作有如下几个内容：（一）建筑装饰工程1、砌筑工程砌块墙拆除2、混凝土及钢筋混凝土工程（1）、现浇混凝土墙拆除，墙厚度20Omm,墙高度4200mm,混凝土强度等级C30.（2）、现浇混凝土板拆除，板厚度Ioornm,混凝
4、土强度等级C30.3、楼地面工程（1）、块料、石材面层楼地面拆除；（2）、楼梯面层拆除；（3）、楼地面垫层拆除,垫层厚度50mm100mm。4、墙、柱面工程，不锈钢柱面及龙骨拆除。5、天棚拆除，轻钢龙骨矿棉板、石膏板、铝方板吊顶拆除。6、门窗工程，木门、金属门、金属窗拆除。7、油漆、涂料、裱糊及玻璃工程墙面涂料、天棚涂料拆除。8、其他工程卫生间隔断拆除、各种浴厕配件拆除（二）、电气工程配管、配线、电力电缆、线槽、灯具、照明开关、插座、控制屏、配电箱拆除。（三）、通风工程铜管拆除、风机盘管及空调器拆除。（四）、给排水工程钢塑复合管拆除、铸铁管拆除、洗脸盆、拖布池、淋浴器（房）、大便器、小便器拆除

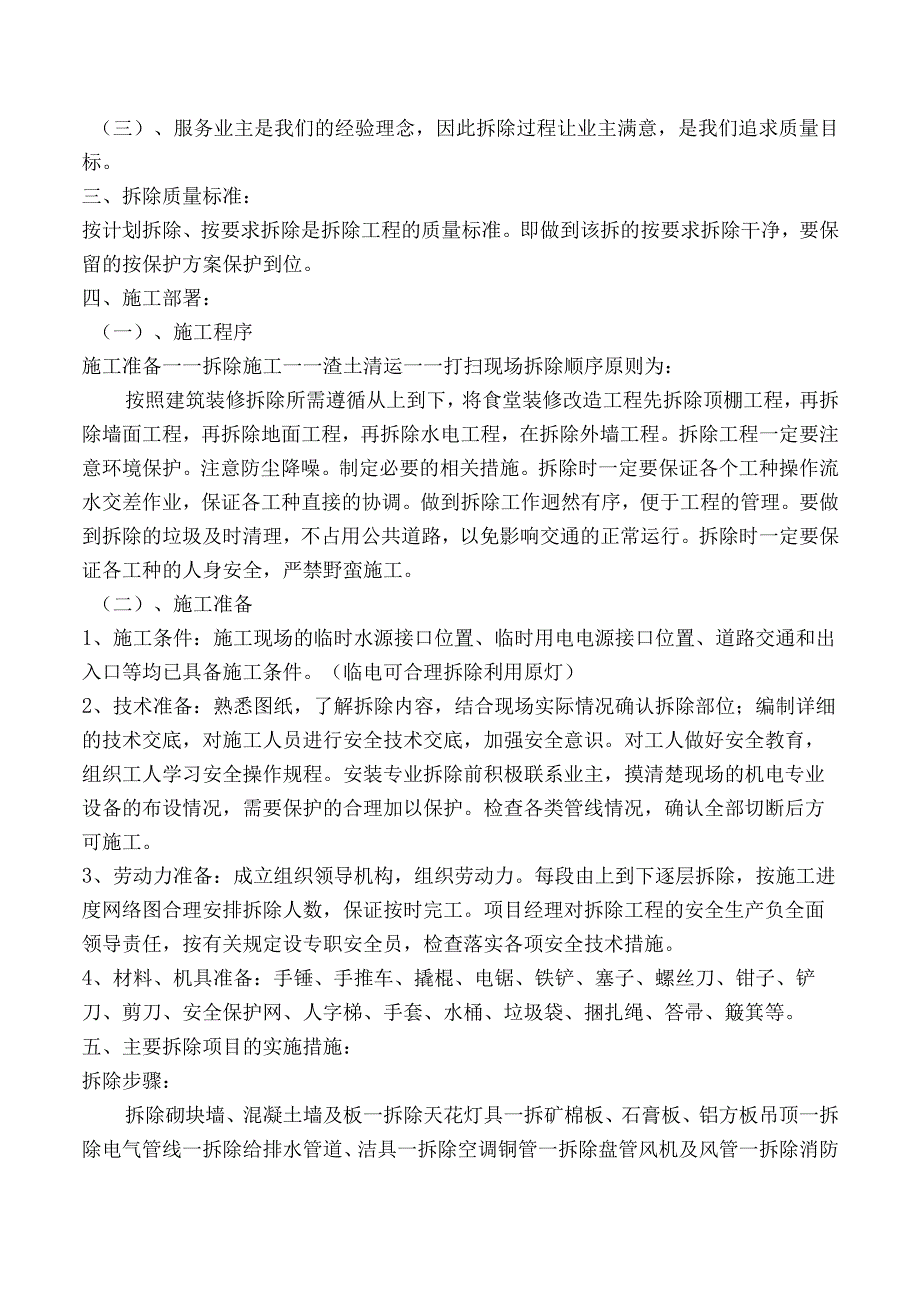

5、。（五）、消防水拆除喷淋管拆除、消火栓管拆除、喷淋头、湿式报警阀组、末端试水装置及支吊架拆除。二、拆除原则：“安全第一、文明施工、绿色环保、甲方满意”（一）、本工程为改造项目，在施工区需采取有效措施控制噪声、扬尘等污染。（二）、拆除过程特别是运输工程中极易产生固体废弃物遗撒，污染环境。因此必须采取有效措施保护环境。（三）、服务业主是我们的经验理念，因此拆除过程让业主满意，是我们追求质量目标。三、拆除质量标准：按计划拆除、按要求拆除是拆除工程的质量标准。即做到该拆的按要求拆除干净，要保留的按保护方案保护到位。四、施工部署：（一）、施工程序施工准备一一拆除施工一一渣土清运一一打扫现场拆除顺序原则为
6、：按照建筑装修拆除所需遵循从上到下，将食堂装修改造工程先拆除顶棚工程，再拆除墙面工程，再拆除地面工程，再拆除水电工程，在拆除外墙工程。拆除工程一定要注意环境保护。注意防尘降噪。制定必要的相关措施。拆除时一定要保证各个工种操作流水交差作业，保证各工种直接的协调。做到拆除工作迥然有序，便于工程的管理。要做到拆除的垃圾及时清理，不占用公共道路，以免影响交通的正常运行。拆除时一定要保证各工种的人身安全，严禁野蛮施工。（二）、施工准备1、施工条件：施工现场的临时水源接口位置、临时用电电源接口位置、道路交通和出入口等均已具备施工条件。（临电可合理拆除利用原灯）2、技术准备：熟悉图纸，了解拆除内容，结合现场
7、实际情况确认拆除部位；编制详细的技术交底，对施工人员进行安全技术交底，加强安全意识。对工人做好安全教育，组织工人学习安全操作规程。安装专业拆除前积极联系业主，摸清楚现场的机电专业设备的布设情况，需要保护的合理加以保护。检查各类管线情况，确认全部切断后方可施工。3、劳动力准备：成立组织领导机构，组织劳动力。每段由上到下逐层拆除，按施工进度网络图合理安排拆除人数，保证按时完工。项目经理对拆除工程的安全生产负全面领导责任，按有关规定设专职安全员，检查落实各项安全技术措施。4、材料、机具准备：手锤、手推车、撬棍、电锯、铁铲、塞子、螺丝刀、钳子、铲刀、剪刀、安全保护网、人字梯、手套、水桶、垃圾袋、捆扎绳
8、、答帚、簸箕等。五、主要拆除项目的实施措施：拆除步骤：拆除砌块墙、混凝土墙及板一拆除天花灯具一拆矿棉板、石膏板、铝方板吊顶一拆除电气管线一拆除给排水管道、洁具一拆除空调铜管一拆除盘管风机及风管一拆除消防喷洒管一石材窗台板拆除一墙面腻子剔除一拆除窗、门套及门、隔断一楼地面（一）、灯具拆除：1、灯具拆除前应由专业电气人员，把照明电源从楼层配电柜断开，并验电。在确保灯具电源已断开的情况下，才可进行拆除作业。2、灯具拆除前应将光源取出，放入箱内妥善保管或交与甲方再利用。3、灯具拆除后，运至指定地点，码放整齐，不得故意损坏。4、拆除灯具时，顺便把风机盘管的电源一并拆下。（二）、吊顶拆除：1、施工流程：拆
9、除板材块体一龙骨拆除一吊杆拆除其施工噪音小，设定为白天施工。要求佩戴安全帽，文明拆除。（1）、工人采用人字梯，按顺序逐块拆除。拆除后的块体，分落儿绑扎，整齐成组垒放，要求避免二次搬运。（2）、龙骨：工人采用人字梯，先按顺序拆除覆面龙骨，再拆主龙骨。拆除后，成捆儿绑扎，堆放墙角儿。（3）、吊杆：拆除后，成捆儿绑扎，码放整齐。（三）、电气管线拆除：1、任何情况下，在拆除电气管线前均应首先验电，在确保断电后再开始拆除。2、管线拆除后，应将电线从线管中抽出，积存一定量后运至指定地点存放3、管线拆除后就地堆放整齐，不得满地乱扔。（四）、空调铜管拆除1、空调系统拆除前，由空调专业人员用压缩机将铜管内冷媒回
10、收。确认冷媒已基本回收干净后，方可开始管道拆除。2、首先从盘管风机软连接处将盘管风机与管路断开，从断开处开始拆除管道。3、焊接钢管可采用气焊切割拆除，施工时注意防火。4、拆除后的管道就地摆放整齐。5、铜阀门、二通阀等按要求处置。（五）、原墙面腻子铲除：铲除前，提前用水将墙面浸湿。待墙面腻子膨胀后，方可用铲刀铲除。（六）、其他部分：石材窗台板、门套及门、隔断等。拆除噪音大的，根据现场进度情况，可考虑安排在非学习、非办公时间内进行拆除。石材窗台板：在拆除后垃圾装袋扎口，待专人清运。第三节、建筑工程一、砌筑工程本工程内墙砌筑工程采用MU7.5混凝土空心砌块，DM7.5砌筑砂浆。（一）、工艺流程：放线
11、一选砖和排砖一拌制砂浆一砌筑墙体一构造柱、圈梁混凝土浇筑一墙顶部斜砖嵌固。（二）、操作方法：1、放线：按照施工图纸，弹出墙边线及洞口、门洞线，引测标高控制线。2、选砖和排砖选砖：挑选砌块，进行尺寸和外观检查。有缺陷的小砌块禁止上墙。依据砌块墙体线、门窗洞口线以及相应控制线等，在工作面试排砖，砌块应尽量采用主规格整砖砌块，准确无误后请建设、监理确认。3、拌制砂浆：混凝土小型砌块砌筑砂浆应具有高粘结性，良好的流动性、保水性，满足设计强度等级。（1）、砌筑砂浆应进行配合比设计，当砂浆的组成有变更时，其配合比应重新设计。（2）、砂浆宜采用机械搅拌，搅拌时闸不少于2mino砂浆稠度应控制在50mm70m
12、m为宜。（3）、砂浆应随拌随用。水泥砂浆和水泥混合砂浆应分别在拌成后2.5h和3h内用完，夏季施工期间如最高气温超过30,必须分别在1.5h和2h内用完。砂浆如有泌水现象时，在砌筑前重新拌和。（4）、本工程砌筑砂浆采用DM7.5混合砂浆。（5）、外墙砌筑砂浆应具有防渗和收缩补偿功能，需加入适量高性能膨胀剂。凡在砂浆中掺入有机塑化剂、早强剂、缓凝剂、防冻剂等，应经检验和试配符合要求后，方可使用。有机塑化剂应有砌体强度的型式检验报告。（6）、砂浆试块：每检验批且不大于250m3的砌体，每种强度等级的砂浆至少制作一组（每组6个）试块。（三）、砌筑墙体砌筑方法：1、砌筑应采用对孔错缝组砌方法，砌块上、
13、下错缝，相互搭接，搭接长度应为主砌块的一半（19Omm）,必要时可使用290mm长辅助砌块，搭接长度不应小于90mm；当墙体的个别部位不能保证此项规定时，应在灰缝中每皮设置拉结钢筋或钢筋网片，但竖向通缝不得超过两皮小砌块。2、砌筑砌块应对孔反砌，壁肋光面、大面朝上（即上孔小、下孔大，底面朝上），水平灰缝和竖向灰缝厚度应控制在8mm-12mm,宜为IOmmo水平灰缝采用坐浆法铺浆且铺浆长度不得超过800mm；立缝采用砖端头平面铺灰、立面碰头挤压的方法坐浆。砌筑19OnInl厚墙体需单面挂线，超过190mm厚墙体应双面挂线。3、砌筑时从外墙转角开始盘角，每次盘角高度不超过三皮砖。盘角后应与皮数杆上
14、的皮数、灰缝厚度、标高保持一致。4、砌块内外墙应同时砌筑，严禁留直搓。墙体临时间断处砌成斜搓，斜搓水平投影长度不应小于高度的2/3o如留斜楼有困难（除墙转角处及抗震设防地区外）,可从墙面伸出19Omm砌成阴阳直搓，并沿墙高每皮砖在灰缝内预埋拉结筋或钢筋网片，必须准确埋入灰缝和芯柱内，从留搓处算起，每边锚入墙内均不应少于600mmo5、砌筑时应按设计要求在水平灰缝内放置通长66拉结筋，如设计无特殊要求时按每三皮砖一道。6、随砌筑随刮去挤出灰缝的砂浆，待灰缝砂浆达到“指纹硬化”（手指压出清晰指纹而砂浆不粘手）时即可进行划缝，划缝要密实。灰缝要求深浅一致，横平竖直，搭接平整。灰缝深度宜控制在5mm8
15、mm左右。7、砌筑时如需要移动已砌好的小砌块或被撞动的小砌块时，需清除原有砂浆重新铺浆砌筑。8、砌体相邻工作段的高度差不得大于一个楼层或4mo变形缝中的杂物、落灰应及时清除。9、承重墙体不得采用小砌块与粘土砖等其他块体材料混合砌筑。10、常温条件下，每日砌筑高度宜控制在1.5m或一步脚手架高度内。11、所有室内外砌体（有地下室和地梁者除外）均在首层室内地坪以下0.08米处设砌体防潮层，其做法为抹20mm厚防水砂浆，标高不同的两防潮层相邻时,应将其封闭垂直连接；防潮层以下砌体的孔洞用C20细石混凝土灌实或采用混凝土实心砖砌筑，散水和勒脚抹防水砂浆2025mm厚,勒脚高度不低于室外地坪以上50mm；卫生间等有防水要求的房间，四周墙下部应灌实一皮砌块或设置高度为200mm的现浇混凝土带；淋浴间墙面与顶棚交接处抹圆角并在墙体迎水面作防水处理。12、马牙槎按一进一退,先退后进砌筑,凹凸尺寸不小于60r三,高度不超过300mm,本工程为20OnInb对称砌筑，要求马牙槎上下均匀。马牙槎尺寸偏差每一构造柱不应超过2处。13、搁置预制梁、板的砌体顶面应平整，标高一致。14、小砌块砌体的尺寸、位置的允许偏差及检验应满足下表要求项次项目允许偏差mm检验方法抽检数量1轴线位移10用经纬仪和尺或其
