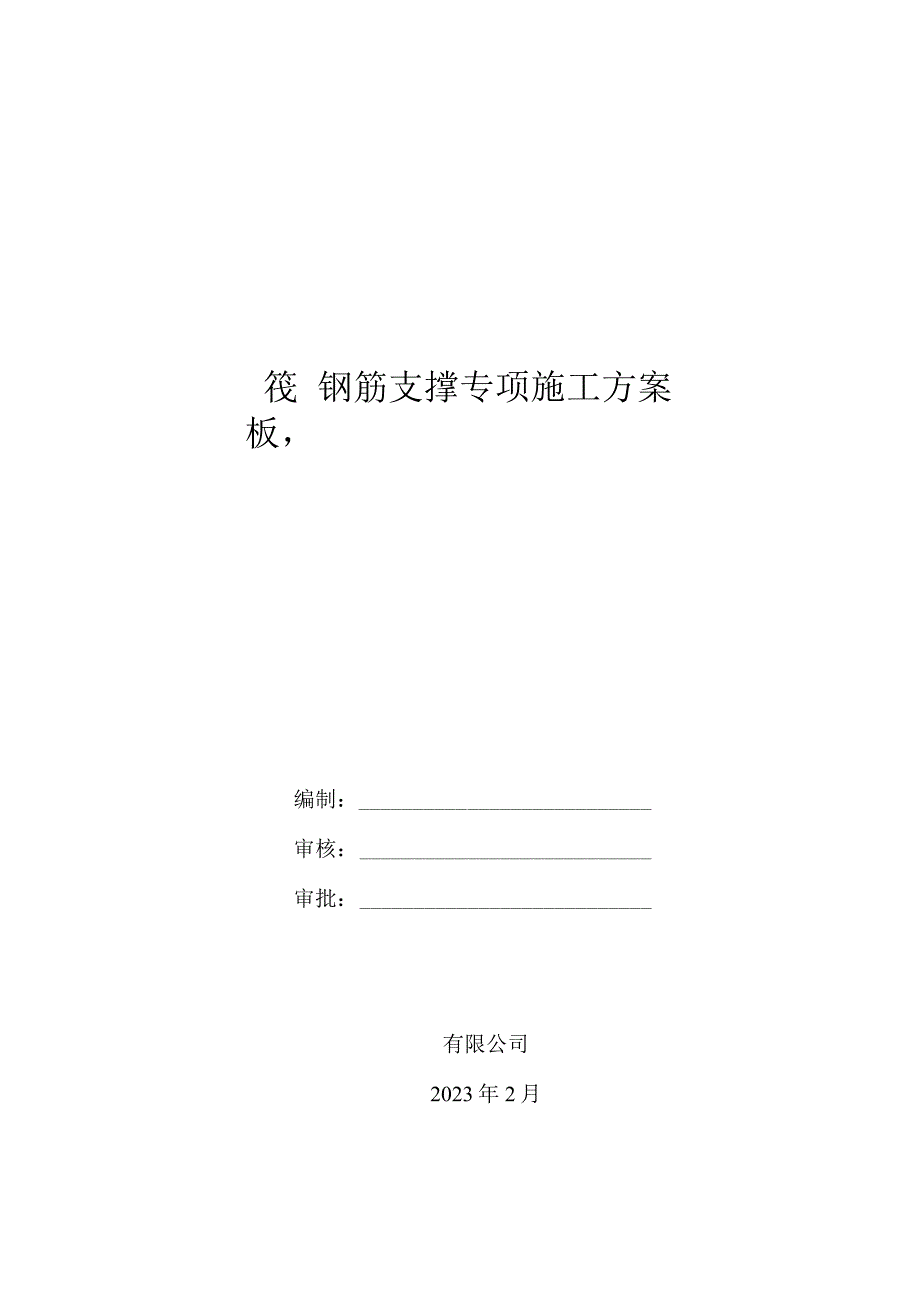

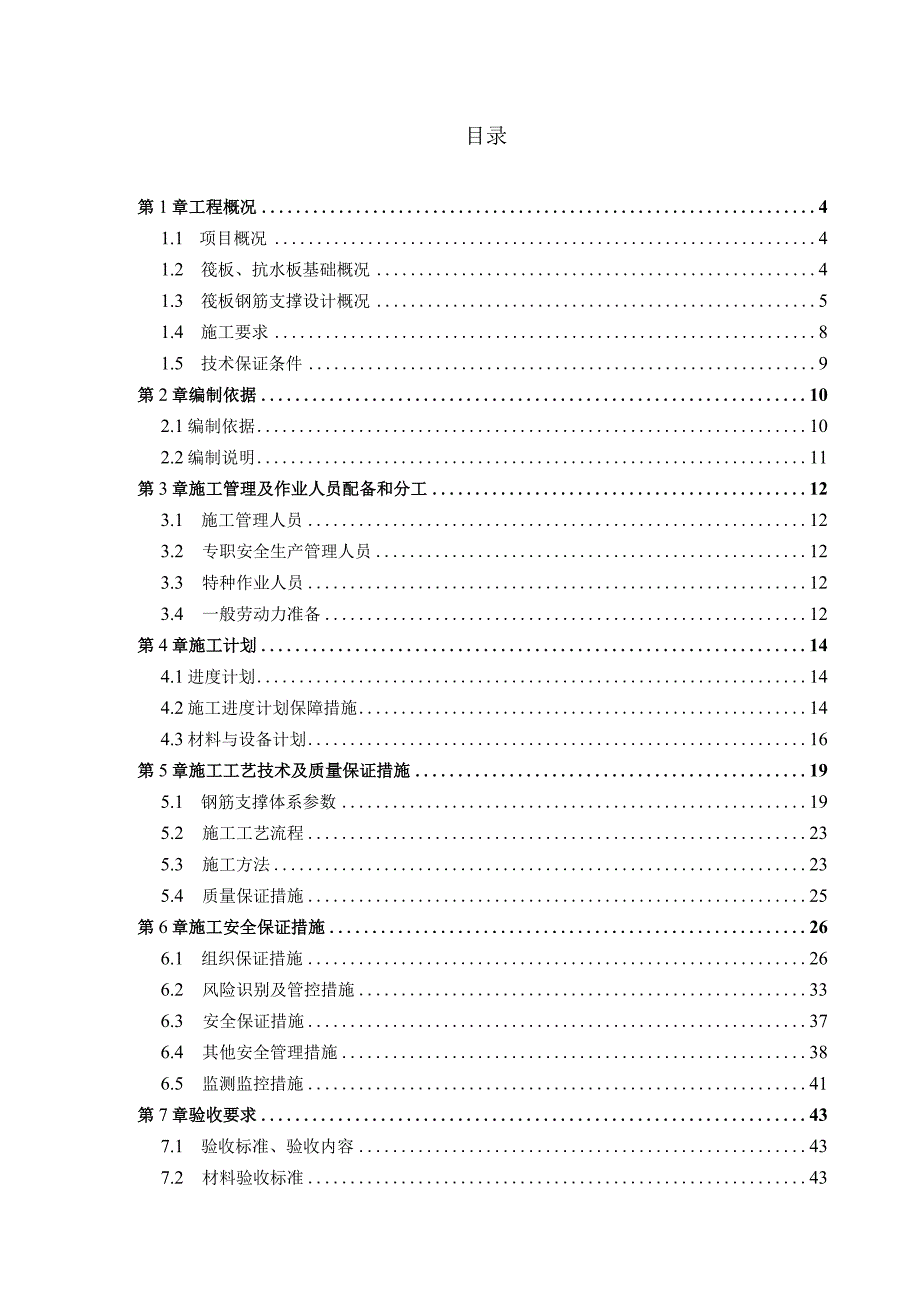

1、筏板,钢筋支撑专项施工方案编制:审核:审批:有限公司2023年2月目录第1章工程概况41.1 项目概况41.2 筏板、抗水板基础概况41.3 筏板钢筋支撑设计概况51.4 施工要求81.5 技术保证条件9第2章编制依据102.1编制依据102.2编制说明11第3章施工管理及作业人员配备和分工123.1 施工管理人员123.2 专职安全生产管理人员123.3 特种作业人员123.4 一般劳动力准备12第4章施工计划144.1进度计划144.2施工进度计划保障措施144.3材料与设备计划16第5章施工工艺技术及质量保证措施195.1 钢筋支撑体系参数195.2 施工工艺流程235.3 施工方法23

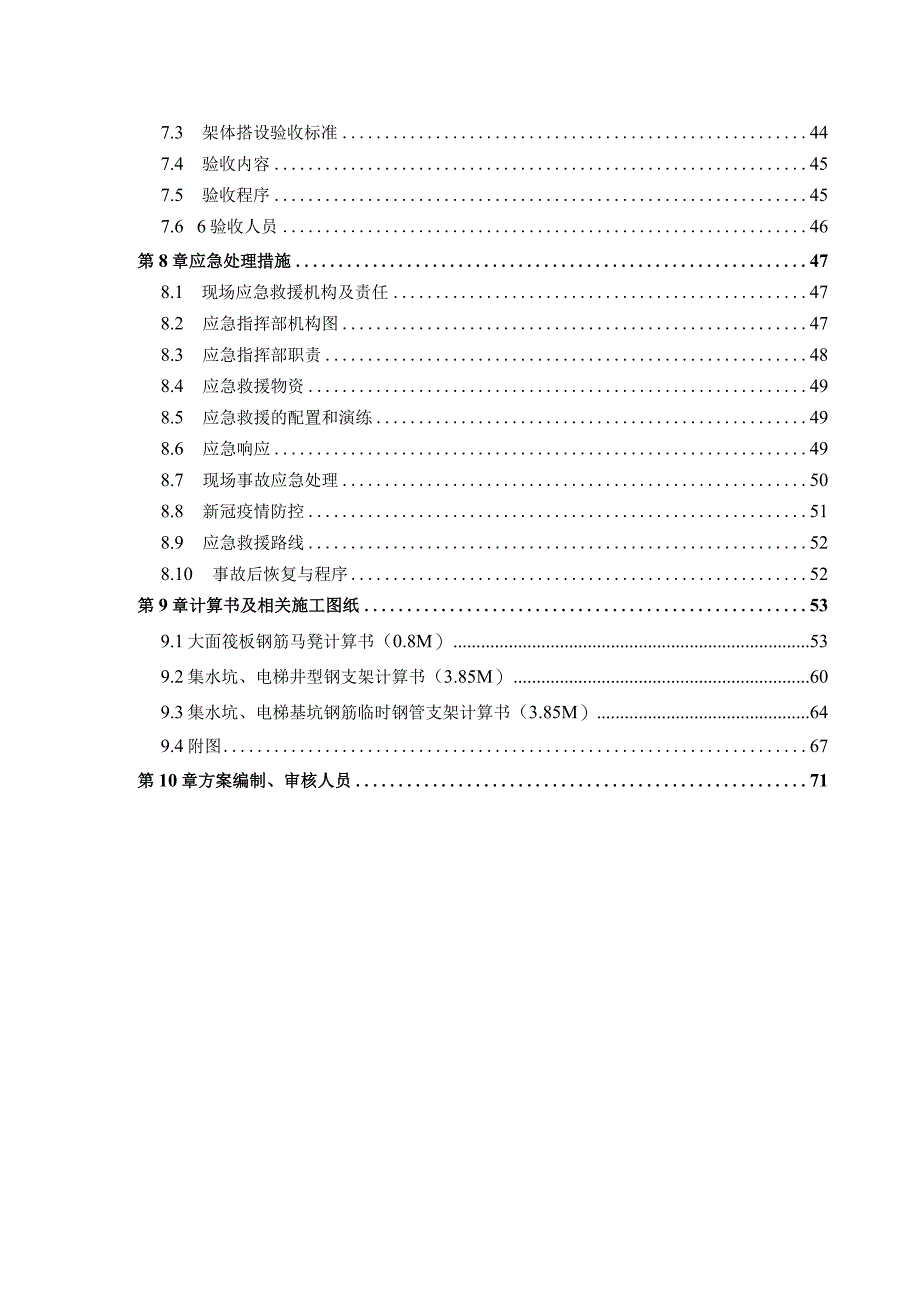

2、5.4 质量保证措施25第6章施工安全保证措施266.1 组织保证措施266.2 风险识别及管控措施336.3 安全保证措施376.4 其他安全管理措施386.5 监测监控措施41第7章验收要求437.1 验收标准、验收内容437.2 材料验收标准437.3 架体搭设验收标准447.4 验收内容457.5 验收程序457.6 6验收人员46第8章应急处理措施478.1 现场应急救援机构及责任478.2 应急指挥部机构图478.3 应急指挥部职责488.4 应急救援物资498.5 应急救援的配置和演练498.6 应急响应498.7 现场事故应急处理508.8 新冠疫情防控518.9 应急救援路线

3、528.10 事故后恢复与程序52第9章计算书及相关施工图纸539.1大面筏板钢筋马凳计算书(0.8M)539.2集水坑、电梯井型钢支架计算书(3.85M)609.3集水坑、电梯基坑钢筋临时钢管支架计算书(3.85M)649.4附图67第10章方案编制、审核人员71第1章工程概况1.I项目概况工程名称:项目工程地点:建设单位:有限公司设计单位:有限公司勘察单位:有限公司监理单位:有限公司施工单位:有限公司本工程为位于设施项目。建设性质为住宅,总建筑面积为94008.31平方米,其中地上计容面积64931平方米,地下建筑面积25808.67平方米。主楼基础结构形式为筏板(地基处理),主楼外纯地下

4、室范围基础形式为独立基础;主楼主体结构形式为剪力墙结构,地下室为框架结构。混凝土强度等级为C20C45,抗渗等级为P6、P8(人防底板),工程设防烈度为7度;设计结构年限为50年;工程抗震设防类别丙类,抗震设防烈度为7度,建筑场地类别II类。人防建筑面积为:6535.00平方米。人防工程为平战结合的附建式防空地下室,位于地下1层,防护类别为:甲类。抗力级别为:核6常6级。施工平面布置图见附图。1.2筏板、抗水板基础概况(1)本工程主楼采用筏板基础(地基处理),纯地下室为柱下独立基础和墙下条形基础+抗水板,地下室基础体量大。(2)本工程地下室由于各主楼集水坑、电梯井部位筏板厚度较厚,常规的钢筋马

5、凳不能保证支撑体系的承载力、刚度和稳定性,须对基础钢筋支架体系进行受力计算,保证基础钢筋工程施工中的质量和安全。本工程主楼筏板面筋最大配筋为HRB400E20,附加筋最大为HRB400E25,钢筋间距分别为HRB400E(p20150;HRB400E(p25150,并考虑竖向未插到底板的插筋重量(主要为电梯井、集水坑插筋,其余部位插筋落到底部,无需考虑插筋重量),面筋加附加筋层数最多为2层,故选取面筋第一层为双向HRB400E(p20150;附加筋按双向HRB400E(p25150进行计算,其余部位不再进行验算。1.3筏板钢筋支撑设计概况本项目筏板钢筋支撑设计如下:(1)主楼大面筏板区域及抗水

6、板区域采用HRB400E25钢筋马凳钢筋。地下室主楼大面筏板及纯地下室抗水板厚度统计序号部位筏板厚度(mm)支撑高度(实际支撑高度m)支架类型备注11#楼主楼大面筏板7000.7(0.59)HRB400E25钢筋马凳22#楼主楼大面筏板8000.8(0.69)HRB400E25钢筋马凳33#楼主楼大面筏板8000.8(0.69)HRB400E()25钢筋马凳44#楼主楼大面筏板8000.8(0.69)HRB400E25钢筋马凳55#楼主楼大面筏板8000.8(0.69)HRB400E25钢筋马凳66#楼主楼大面筏板8000.8(0.69)HRB400E25钢筋马凳77#楼主楼大面筏板6000.

7、6(0.49)HRB400E25钢筋马凳88#楼主楼大面筏板6000.6(0.49)HRB400E25钢筋马凳99#楼主楼大面筏板6000.6(0.49)HRB400E()25钢筋马凳1010#楼主楼大面筏板6000.6(0.49)HRB400E()25钢筋马髡1111#楼主楼大面筏板7000.7(0.49)HRB400E25钢筋马凳12纯地下室抗水板3500.35(0.30)HRB400El6钢筋马凳(2)电梯井、集水坑、限压井区域均采用临时钢管支撑架,待型钢支撑架验收合格后拆除钢管支撑架。主楼集水坑及电梯基坑区域(含纯地下室抗水板集水坑区域)型钢支撑架高度H二各区域筏板厚度-基础底部垫块保

8、护层厚度-基础顶部钢筋网片高度-基础顶保护层厚度。型钢支撑架示意图如下:型钢支架示意图根据施工图纸,地下室筏板、集水坑及电梯基坑各尺寸厚度统计表如下:地下室筏板集水坑及电梯基坑统计序号编号位置坑尺寸(mm)坑底标高(m)筏板厚度(支撑高度)(In)支架类型备注11#楼电梯基坑2100*2100*1650-6.92.35(2.24)8号槽钢2电梯基坑2100*2100*1650-6.92.35(2.24)8号槽钢3电梯集水坑1200*1800*3050-8.33.75(3.64)8号槽钢4电梯基坑2100*2100*1650-6.92.35(2.24)8号槽钢5电梯基坑2100*2100*165

9、0-6.92.35(2.24)8号槽钢6电梯集水坑1200*1800*3050-8.33.75(3.64)8号槽钢72#楼电梯基坑12100*2150*1650-6.92.45(2.34)8号槽钢8电梯基坑22100*2150*1650-6.92.45(2.34)8号槽钢9电梯集水坑1200*1800*3050-8.33.85(3.74)8号槽钢1025#限压井1200*1800*1400-6.652.20(2.09)8号槽钢113#楼电梯基坑12100*2150*1650-6.92.45(2.34)8号槽钢12电梯基坑22100*2150*1650-6.92.45(2.34)8号槽钢13电梯

10、集水坑1200*1800*3050-8.33.85(3.74)8号槽钢144#楼电梯基坑12100*2150*1650-6.92.45(2.34)8号槽钢15电梯基坑22100*2150*1650-6.92.45(2.34)8号槽钢16电梯集水坑1200*1800*3050-8.33.85(3.74)8号槽钢1721#限压井1200*1800*1400-6.652.20(2.09)8号槽钢185#楼电梯基坑12100*2150*1650-6.92.45(2.34)8号槽钢19电梯基坑22100*2150*1650-6.92.45(2.34)8号槽钢20电梯集水坑1200*1800*3050-8

11、.33.85(3.74)8号槽钢217#限压井1200*1800*1400-6.652.20(2.09)8号槽钢22电梯基坑12100*2150*1650-6.92.45(2.34)8号槽钢23电梯基坑22100*2150*1650-6.92.45(2.34)8号槽钢24电梯集水坑1200*1800*3050-8.33.85(3.74)8号槽钢258#限压井1200*1800*1400-6.652.20(2.09)8号槽钢266#楼电梯基坑12100*2150*1650-6.92.45(2.34)8号槽钢27电梯基坑22100*2150*1650-6.92.45(2.34)8号槽钢28电梯集水

12、坑1200*1800*3050-8.33.85(3.74)8号槽钢2911#限压井1200*1800*1400-6.652.20(2.09)8号槽钢30电梯基坑12100*2150*1650-6.92.45(2.34)8号槽钢31电梯基坑22100*2150*1650-6.92.45(2.34)8号槽钢32电梯集水坑1200*1800*3050-8.33.85(3.74)8号槽钢3312#限压井1200*1800*1400-6.652.20(2.09)8号槽钢347#楼电梯基坑12100*2150*1650-6.92.45(2.34)8号槽钢35电梯集水坑1200*1800*3050-8.33

13、.65(3.54)8号槽钢361#限压井1200*1800*1400-6.652.00(1.89)8号槽钢37人防集水坑1000*1000*1000-6.251.60(1.49)8号槽钢38电梯基坑12100*2150*1650-6.92.45(2.34)8号槽钢39电梯集水坑1200*1800*3050-8.33.65(3.54)8号槽钢40电梯基坑12100*2150*1650-6.92.45(2.34)8号槽钢41电梯集水坑1200*1800*3050-8.33.65(3.54)8号槽钢422#限压井1200*1800*1400-6.652.00(1.89)8号槽钢43人防集水坑1000*1000*1
