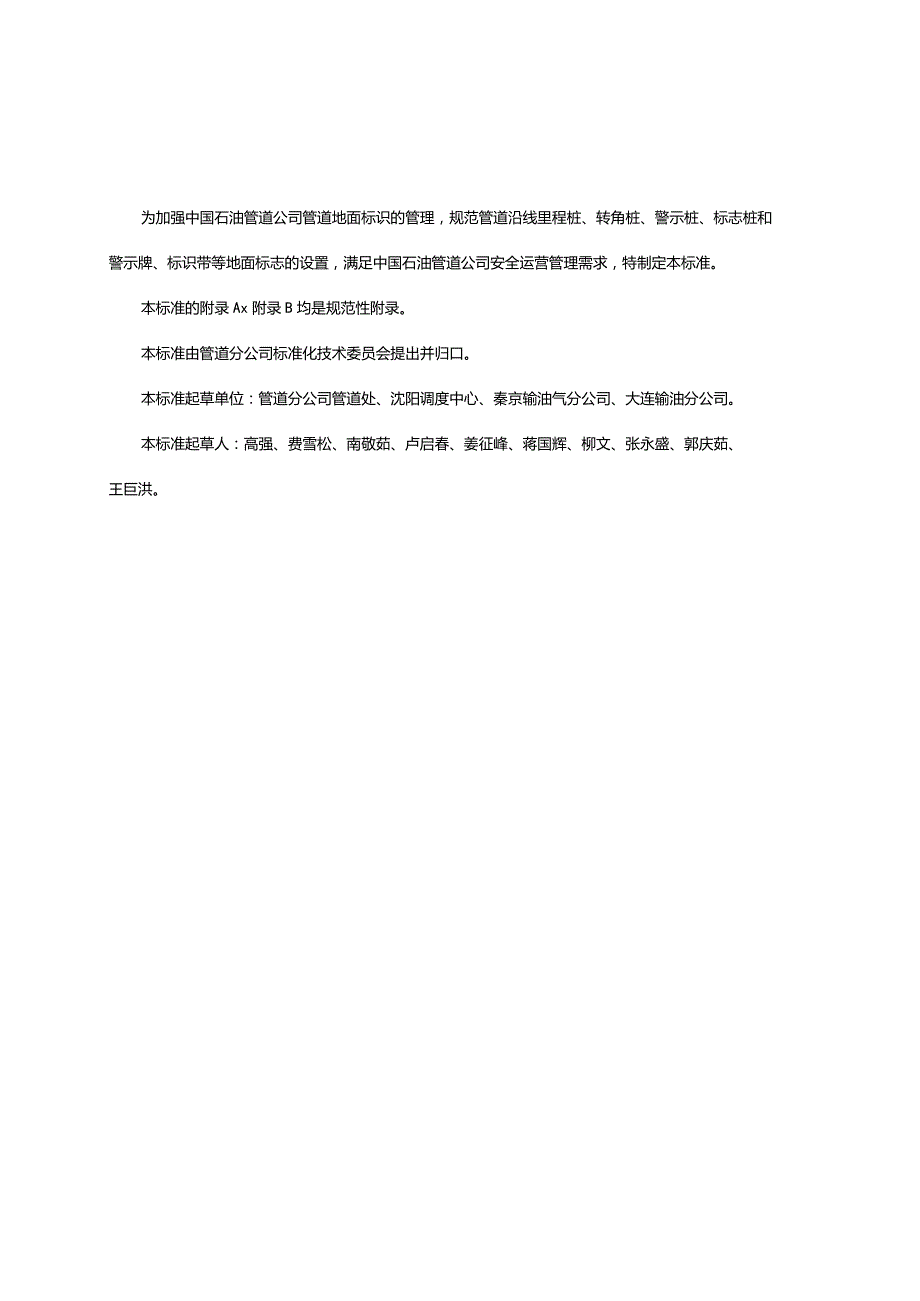

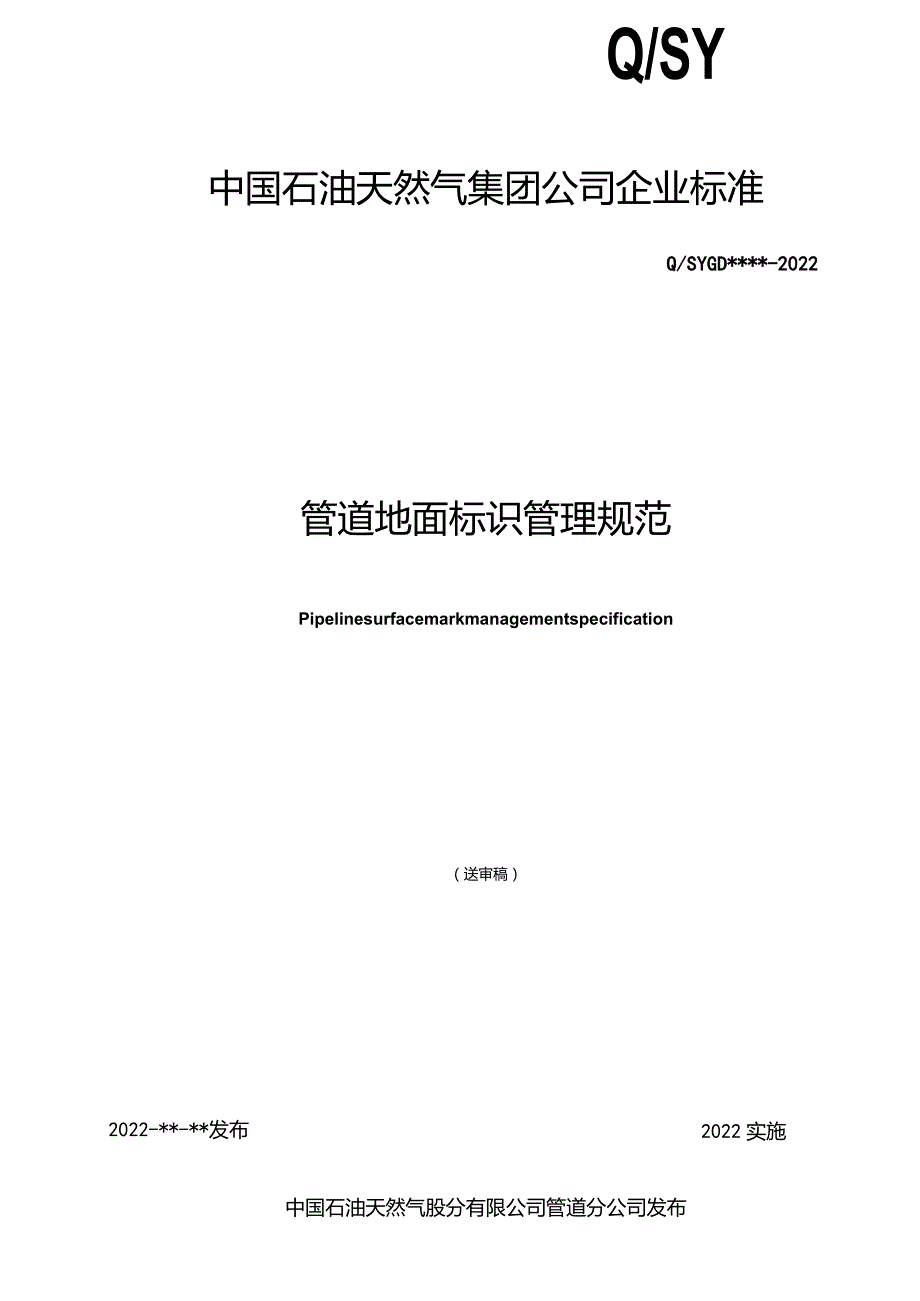

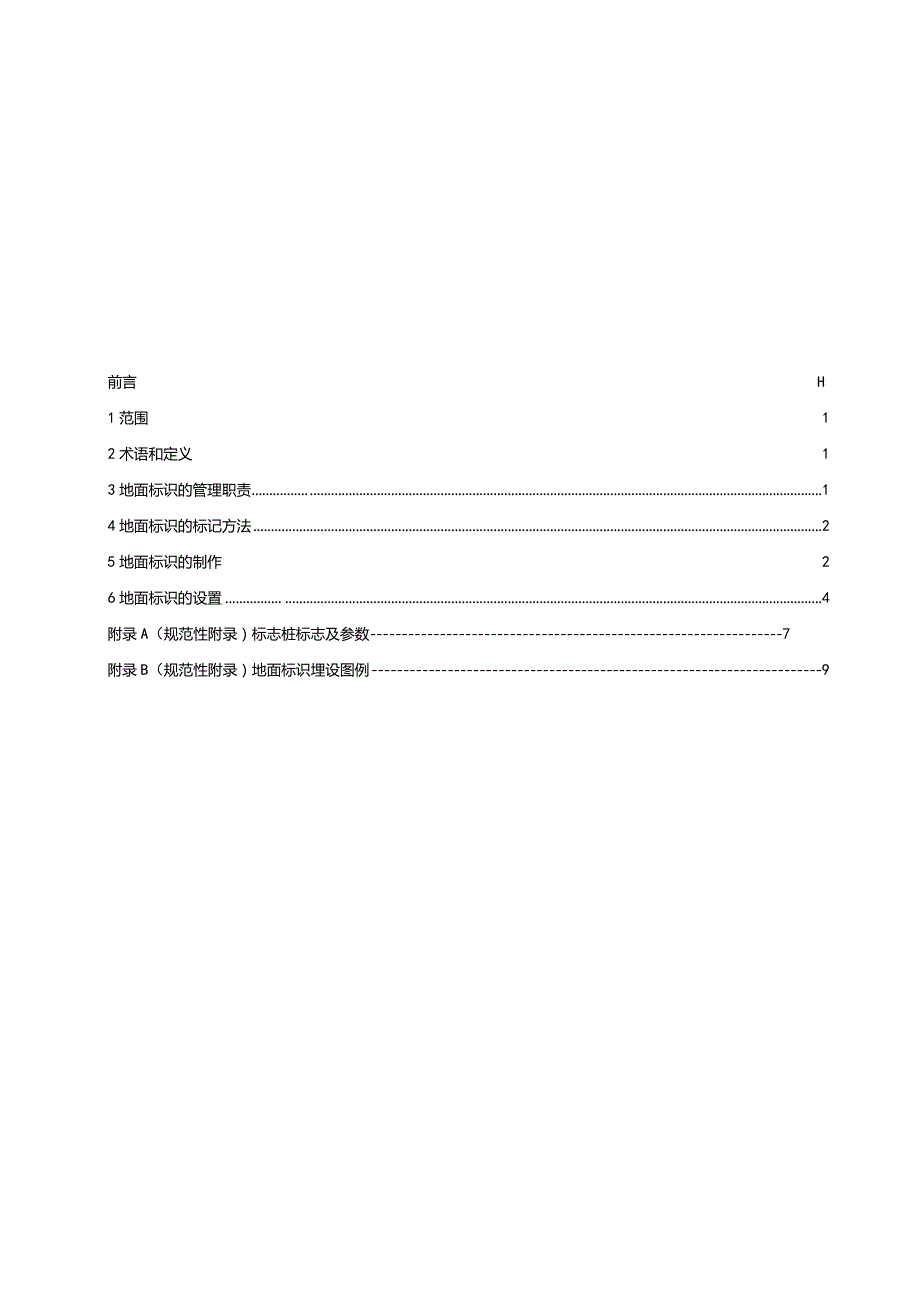

1、Q/SY中国石油天然气集团公司企业标准Q/SYGD*-2022管道地面标识管理规范Pipelinesurfacemarkmanagementspecification(送审稿)2022实施2022-*-*发布中国石油天然气股分有限公司管道分公司发布前言H1范围12术语和定义13地面标识的管理职责14地面标识的标记方法25地面标识的制作26地面标识的设置4附录A(规范性附录)标志桩标志及参数7附录B(规范性附录)地面标识埋设图例9为加强中国石油管道公司管道地面标识的管理,规范管道沿线里程桩、转角桩、警示桩、标志桩和警示牌、标识带等地面标志的设置,满足中国石油管道公司安全运营管理需求,特制定本标准

2、。本标准的附录Ax附录B均是规范性附录。本标准由管道分公司标准化技术委员会提出并归口。本标准起草单位:管道分公司管道处、沈阳调度中心、秦京输油气分公司、大连输油分公司。本标准起草人:高强、费雪松、南敬茹、卢启春、姜征峰、蒋国辉、柳文、张永盛、郭庆茹、王巨洪。管道地面标识管理规范1范围本标准规定了管道地面标识的设置、制作、编号及管理要求。本标准合用于中国石油管道公司所辖管道地面标识的管理,新建、改扩建管道工程参照执行。2术语和定义地面标识SurfaceMark主要用于管道上方的各种地面标记,包括里程桩、标志桩、转角桩及警示牌等设施。里程桩/测试桩Milepost/TestPost主要用于标识油气

3、管道走向、里程的地面标记,每公里设置1个,普通里程桩与测试桩结合设置,分为高桩和低桩两种形式。标志桩MarkerPeg主要用于标识埋地管道与公路、铁路、河流、隧道、管道、光缆、电缆和地下构筑物等的交叉点GS常设置在交叉点的两侧)、水工、地质灾害保护设施以及管道抢修作业点的地面标记。转角桩TurningPointStake明示管道在水平或者纵向转角位置发生方向变化(如弯头或者水平转角大于5。)时,确定走向与主要变化参数的地面标记。警示桩WarningPiIe在两个相邻里程桩之间,按一定距离埋设的用于确认管线走向的地面标记,同时用于管道埋深较浅的沟渠、重载车辆通过未作管道保护涵的道路以及管道经过人

4、口稠密区等特殊地段的地面警示标志。分界桩DeIimitatiOnPiIe明示管道所属行政管理区域分界的标志。警示牌WarningMark在管道穿越大中型河流(山谷)、冲沟、隧道、临近水库及其泄洪区、水渠、人口密集区、地(震)质灾害频发区、地震断裂带、矿山采空区等危(Wei)险点源明示管道安全防范事项的标志。阀室标牌ValveHouseSign明示管道路线上各类阀室的标志。标识带MarkBelt连续敷设于埋地管道上方,用于防止第三方施工破坏管道而设置的地下标记。3地面标识的管理管道地面标识的维护与管理实行分级管理、分工负责的管理模式。3.1.1 中国石油管道公司负责制定管道地面标识的标准及规范,

5、负责管道地面标识管理的指导、检查考核、方案审批。3.1.2 中国石油管道公司各分公司负责所辖区域内的管道地面标识管理、维护;建立地面标识管理台帐;制定地面标识维修、维护方案,并组织实施。各分公司应每季度检查所辖管段地面标识的完好情况,及时补栽丢失的地面标识;每年对地面标识进行一次全面维护,并对地面标识位置采用GPS或者其它技术手段进行全面校核;对于造成单个桩体1/3以上地面标识桩体损坏时,应及时进行整改;发现地面标识倾(云15)、倒、被移位(N05m),应将其恢复位置并回填固定。日常巡线时,应检查地面标识是否完好,发现损坏或者丢失,应及时修补。4地面标识标记方法根据地面标识的作用不同,选用的不

6、同标识代号,流水编号应统一编制,从管线起点至终点按顺序编号。管道电流、电位测试桩兼作里程桩。电位测试桩每公里设置1个,电流测试桩按实际需要设置。管道与新建铁路、公路、管道交叉需增设电位测试桩/标志桩时,标记方法为里程+间距。5地面标识的制作普通规定5.1.1 地面标识喷刷色采应符合RGB色值规范的规定,具体要求见附录。桩体上所有中文、英文、阿拉伯数字、边框、字迹(边缘)要求清晰,字体应采用宋体。5.1.2 地面标识的喷刷:涂料应具有较好附着力、不易退色、耐寒暑、耐紫外线照射等特点,并应按照涂料施工技术要求进行施工。5.1.3 管线设置的同类标记形式与内容应保持一致,地面标识的尺寸,应能容下标记

7、的内容。5.1.4 管道保护警示用语根据石油天然气管道保护条例相关规定,结合标识桩埋设地点有针对性地选择警示语句。5.1.5 低桩里程桩(测试桩)、标志桩、转角桩、警示桩、分界桩及警示牌宜采用C25钢筋混凝土预制,桩套为钢筋混凝土预制,阀室标牌宜采用金属制作。低桩里程桩(测试桩)、标志桩、转角桩、分界桩的尺寸为:长宽厚=120Omm300mm150mm,埋深60Omm,具体尺寸详见附录B图。里程桩(测试桩)的制作5.2.1高桩里程桩a)桩体采用108X4的钢管制作,长度3m,黄色反光漆喷刷,颜色标准见附录。b)里程桩基墩底部应置于均匀密实的土层之中,地基承载力不低于80kPa,基墩底部安装尺寸

8、为:长宽厚二60Omm600mm300mm,见附录B图。c)里程桩顶部镶嵌白底黑字2mm厚金属铭牌(铝制),铭牌标注中国石油标志、管道名称、里程数、管理单位、联系电话、编号及测试桩类型,文字采用电解刻字加工,见附录B图。d)高桩里程桩(测试桩)接线柱颜色规定:红色表示站内,黑色表示站外,见附录B图。e)电缆线外皮颜色规定:保护电位测试线站内为红色,站外为黑色;电流测试线为黄色;进出站跨接线为绿色;绝缘接头保护电池接线站内为蓝色,站外为白色。f)测试线连接完毕后,应对里程桩柱内部进行胶泥封堵,防止水气上返腐蚀接线柱。5.2.2低桩里程桩a)里程桩双面均为白底、红字,见附录B图和附录B图,细线小方

9、框只表示字体大小,不画出。b)里程桩正面标注:上部:中国石油中部:管线名称下部:里程数c)里程桩背面标注上部:中国石油中部:管理单位名称下部:联系电话标志桩/转角桩的制作a)标志桩双面均为白底、红字,见附录B图和附录B图;标志图为黑框黄底,黑框线宽5mm;细线小方框只表示字体大小,不画出。b)管道与建、构筑物交叉时,分别用黑、红、绿线表示已建的油、气、水管线;其它未说明的线条均用黑线表示。各种标志桩标志详见附录,图中粗线宽5mm,细线宽2mm。c)标志图参数内容及说明详见附录。d)标志桩正面标注上部:中国石油中部:标志图下部:里程数e)标志桩背面标注上部:中国石油中部:标志图参数说明下部:联系

10、电话警示桩的制作a)警示桩采用三角桩,桩顶为红色,桩身为白底、红字,见附录B图所示。b)正面标注:上部:中国石油下部:管线名称、里程+间距c)左侧面标注:上部:中国石油下部:管理单位名称、联系电话d)右侧面标注:上部:中国石油下部:管道保护警示用语分界桩的制作a)分界桩双面均为白底、红字,桩顶为红色,见附录B图和附录B图,细线小方框只表示字体大小,不回出Ob)正面标注:上部:中国石油下部:上游、下游输油气分公司和站场名称c)背面标注:上部:中国石油下部:管理单位、里程数警示牌的制作a)警示牌双面均为白底、红字,尺寸为:长宽厚二Ie)OOmm600mm60mm,见附录B图和附录B图。b)正面标注

11、:中国石油标志、管道警示用语、管理单位、联系电话。c)背面标注:中国石油标志、管道警示用语。阀室标牌的制作a)标牌内容包括中国石油标志、管道名称、阀室名称和管理单位名称。b)标牌字体颜色为红色,见附录B图。标识带的制作a)标识带宜采用聚乙烯等高强度、耐老化材料复合制成。b)标识带宽度为管径的倍。c)标识带带身为红、黄色块交替,每段色块为长600mm、夹角30的平行四边形;按顺序挨次标注为:中国石油标志(黄底)、管理单位名称(红底黄字)、联系电话(黄底红字)、管道保护警示用语(红底黄字),中国石油标志直径IOomm,文字高度60mm,字体为宋体,见附录B图。d)当标识带宽度小于30Omm时,标识

12、带应印制1行文字和中国石油标志;当标识带宽度大于30Omm(含30Omm)、小于60Omm时,标识带应平行印制2行文字和中国石油标志,见附录B图;当标识带宽度大于60Omrn(含60Omm)、小于900mm时,标识带应平行印制3行文字和中国石油标志;当标识带宽度大于90Omm(含90Omm)时,标识带应平行印制4行文字和中国石油标志。6地面标识的设置设置的普通规定1.1.1 地面标识分别按设计要求,埋设于指定地点,在满足可视性需求的前提下,可纵向调整位置。1.1.2 标识桩原则上应设置在路边、田填、堤坝等空旷荒地处,尽量减少对土地使用的影响。1.1.3 地面标识设置位置宜在顺输送介质流向的左侧

13、,距离管道中心线处(即:桩体垂直中心线与管道轴向水平距离),埋设偏差为025m.1.1.4 当管道穿(跨)越公路、铁路、河流等有一定长度的建、构筑物时,标志桩正面应面向被穿(跨)越的建、构筑物,其他未作详细说明的标志桩正面均应面向来油(气)方向。里程桩/测试桩的设置6. 2.1里程桩/电位测试桩每km设置1个,电流测试桩每5km-15km设置1个。新建管道应设置电流测试桩,在役管线参照执行。7. 2.2里程桩/电流、电位测试桩测试引线与管线的连接宜采用铝热焊,焊点应坚固,无虚焊。测试线的长度在布放时,应考虑余量,回填时应注意保护。测试桩需移位时测试线允许接续,接点应焊接坚固且做好防水绝缘,测试

14、桩的里程标注应按实际增减。电流测试桩不允许沿管道中心线纵向移位。8. 2.3通电点的测试桩应埋设在进、出站绝缘法兰或者绝缘接头处。9. 2.4新建铁路、公路、管道与原管道交叉时应增设电位测试桩/标志桩。6.2.5除转角桩外,当多种桩需在同一地点安装时,只设置里程桩。转角桩的设置管道转弯处均要设置转角桩,转角桩宜设置在转折管线中心线上方。标志桩的设置6.4.1标志桩分为穿河流桩、穿隧道桩、穿公路桩、穿铁路桩、管道交叉桩、通讯光缆(电缆)交叉桩、电力电缆交叉桩和分界桩,主要用于地面、地下隐蔽等工程和管理单位交接的标记。6.4.2管线穿越铁路时,应在铁路两侧设置穿越桩。穿越桩设置在铁路护道坡脚处。6

15、. 4.3管线穿越公路时,应按下列要求确定桩的设置:a)管线穿越高速公路、国家一级、二级公路或者穿越公路长度大于50m(含50m)时,应在公路两侧设置标志桩。设置位置在公路排水沟外边缘以外LOm处。b)管线穿越公路长度小于50m时,应在公路一侧设置标志桩。设置位置在输送介质流向上方的公路排水沟外边缘以外LOm处。6. 4.4管线穿越河流、渠道时,应按下列要求确定桩的设置:a)管线穿越河流、渠道长度大于50m(含50m)时,应在其两侧设置标志桩。设置位置在河流、渠道堤坝坡脚处或者距岸边米处。b)管线穿越河流、渠道长度小于50m时,应在其一侧设置标志桩。设置位置在输送介质流向上方的河流、渠道堤坝坡脚处或者距岸边米处。c)标志桩应标注管道穿越形式及管道埋深;在通航河流穿越处,应与航运部门商议,由对方配合设置标识,喷写“禁止抛锚”等警示用语,并标注管道埋深(夜间荧光)。6.4.5埋地管道与其它地下构筑物(如电缆、其它管道、坑道等)交叉,标志桩应设置在交叉点上。6.4.6标识固定墩、牺牲阳极及其他附属设施的,标志桩应设置在所标识物体的正上方
