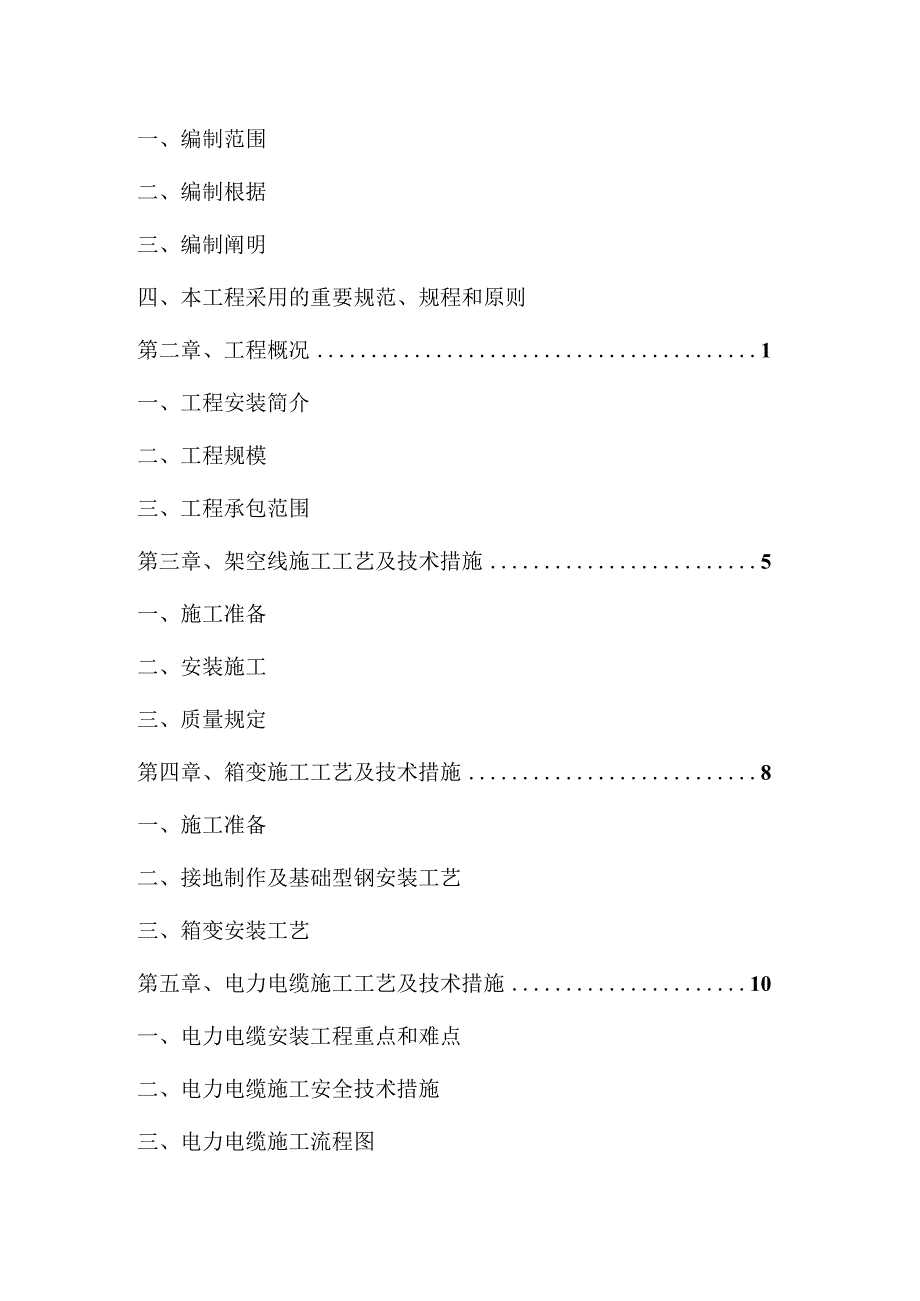

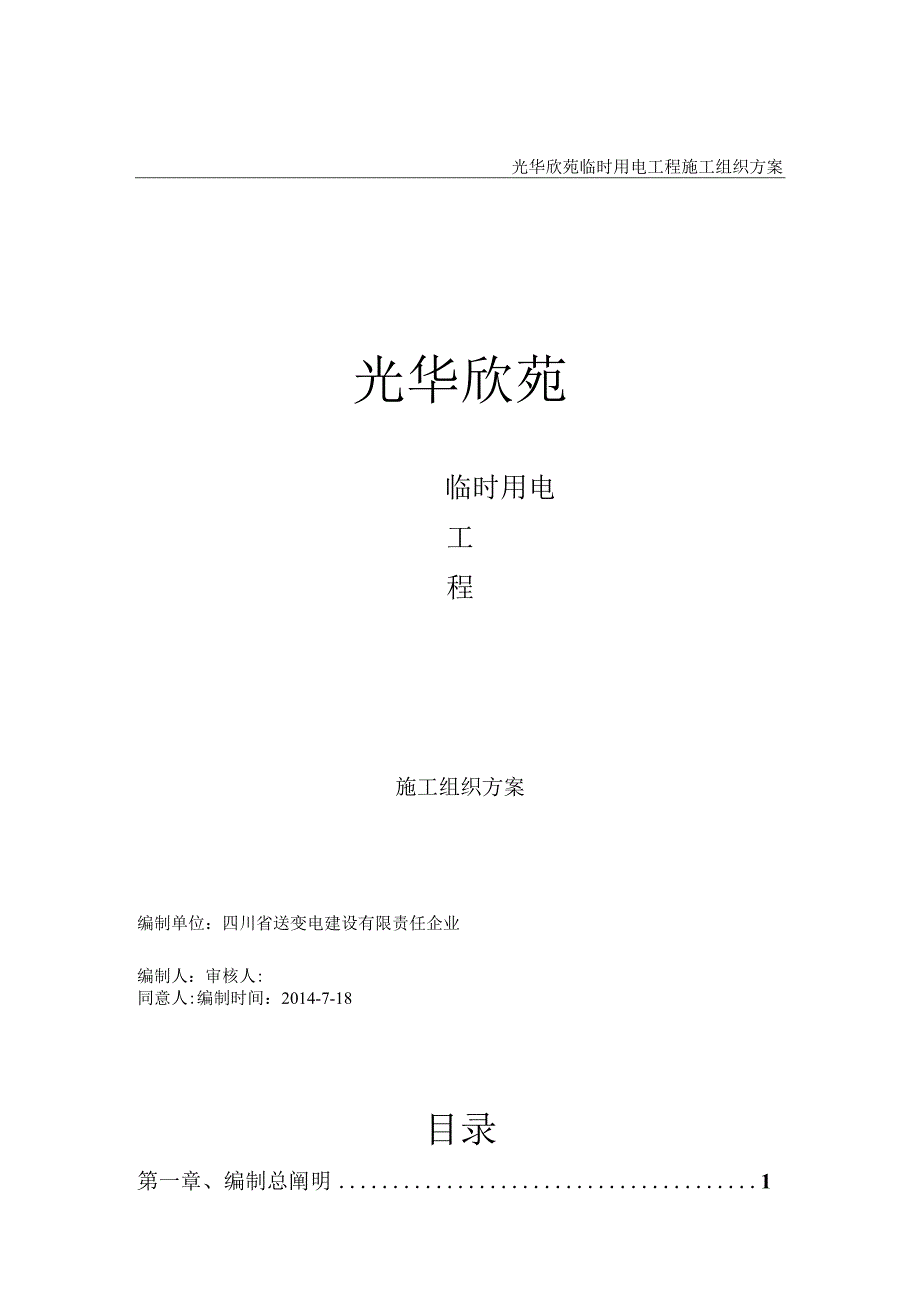

1、光华欣苑临时用电工程施工组织方案光华欣苑临时用电工程施工组织方案编制单位：四川省送变电建设有限责任企业编制人：审核人:同意人:编制时间：2014-7-18目录第一章、编制总阐明1一、编制范围二、编制根据三、编制阐明四、本工程采用的重要规范、规程和原则第二章、工程概况1一、工程安装简介二、工程规模三、工程承包范围第三章、架空线施工工艺及技术措施5一、施工准备二、安装施工三、质量规定第四章、箱变施工工艺及技术措施8一、施工准备二、接地制作及基础型钢安装工艺三、箱变安装工艺第五章、电力电缆施工工艺及技术措施10一、电力电缆安装工程重点和难点二、电力电缆施工安全技术措施三、电力电缆施工流程图第六章、质

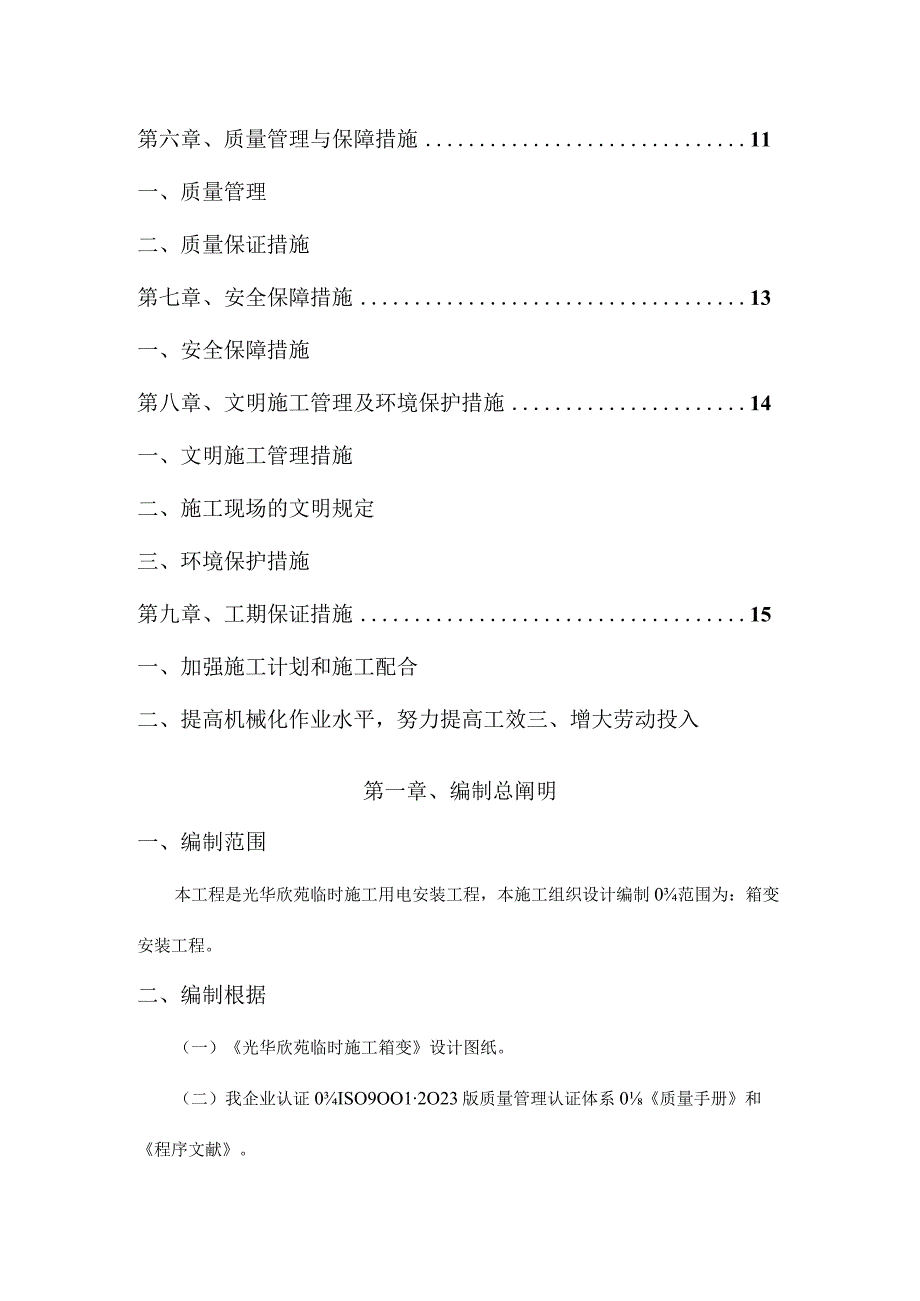

2、量管理与保障措施11一、质量管理二、质量保证措施第七章、安全保障措施13一、安全保障措施第八章、文明施工管理及环境保护措施14一、文明施工管理措施二、施工现场的文明规定三、环境保护措施第九章、工期保证措施15一、加强施工计划和施工配合二、提高机械化作业水平，努力提高工效三、增大劳动投入第一章、编制总阐明一、编制范围本工程是光华欣苑临时施工用电安装工程，本施工组织设计编制0范围为：箱变安装工程。二、编制根据（一）光华欣苑临时施工箱变设计图纸。（二）我企业认证0ISO9OO12O23版质量管理认证体系0质量手册和程序文献。（三）国家现行变配电安装工程施工及验收规范及质量检查评估原则。（四）电力建设
3、安全文明施工管理规定。（五）我企业在以往工程的施工经验。三、编制阐明（一）本工程施工工期短，施工任务重，保证在约定工期内工程所有竣工，交付业主使用。（二）本工程安装施工难度大，本工程的设备采购周期长，专业设备的安装同样是本工程重点，难点之一。（）为满足客户用电0安全和可靠性，本工程设计了专业性较强0工作内容，该部分安装、调试工作都是本工程重点和难点之一。四、本工程采用的重要规范、规程和原则序号名称1供配电系统设计规范GB50052-20232低压配电设计规范GB50054-95第二章工程概况一、工程安装简介（一）建设单位：四川省蜀府房屋建设开发有限企业（二）项目名称：光华欣苑临时用电工程（三）
4、建设地址：成都市青羊区万家湾小区（四）工程工期：动工日期：以甲方告知时间为动工日期2023年4月17日竣工日期：以甲方告知动工时间后40个工作日到达通电二、工程规模本项目为光华欣苑临时施工用电，从市网IOKV绿苏路009号杆搭火，立中间杆3根，计量杆1根，安装一台630KVA箱变、一台800KVA箱变及一台IOKV电缆分支箱。三、工程承包范围总则：本工程承包范围从市网电源点搭接到箱变。（一）外线工程：高压进线0架空绝缘线，立杆，以及市网搭接点到高压计量。（二）箱变0土建基础制作，接地网0制作，箱变安装，电气设备B调试，验收，通电。第三章架空线施工工艺及技术措施一、施工准备（一）材料规定：总则：
5、所采用的器材、材料应符协议家现行技术原则的规定，并应有产品合格证。导线：导线不应有松股、交叉、折叠、断裂及破损等缺陷。绝缘导线表而应平整，光滑、色泽均匀，绝缘层厚度应符合规定，绝缘层应挤包紧密，且易剥离、绝缘线端部应有密封措施。绝缘子：瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。弹簧销、垫的弹力合适。高压绝缘子的耐压试验成果必须符合施工规范的规定。绑线：绑线应选用与导线同金属的单股线，直径不应不不小于2.0mm。耐张线夹、并沟线夹、钳压管：表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷，线夹转动灵活，与导线接触面符合规定。碗头
6、挂板、平行挂板、直角挂板、U型挂环、球头挂环等：表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷，镀锌良好，镀锌层无剥落，锈蚀现象。螺栓：螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。螺杆与螺母0配合应良好，加大尺寸0内螺纹与有镀层0外螺纹配合，其公差应符合现行国标一般螺纹直径1300mm公差0粗牙三级原则。螺栓宜有防松装置，防松装置弹力应合适，厚度应符合规定。（二）重要工器具：吊车、紧线器、倒链、开口滑轮、放线架、活扳手、液压钳、手锤、钢锯、大小尼龙绳、竹梯、登杆用品、安全带、手推车等。二、安装施工工艺流程：复测分坑f电杆基坑开挖f电杆组立一金具安装f放线一紧线f绝缘子绑扎一搭接过引线、引下
7、线（一）复测分坑我企业将选派经验丰富B测量人员，全面测量电杆位置、档距。（二）电杆基坑开挖由于电杆基坑工作量较小，且基坑轻易垮塌导致返工，电杆基坑时开挖最佳在立杆施工0前一两天进行，采用人工开挖。（三）电杆组立根据本工程所处的地理位置，宜采用现场吊车组立的方式，保证安全可靠，操作简朴，操作人员紧凑，工作效率高。（四）金具安装我企业将选派经验丰富的登杆作业人员进行金具安装，以保证工程质量和工程进度。绝缘子安装应符合下列规定：（1）安装应牢固、连接可靠、防止积水。（2）安装时应清除表面灰垢、附着物及不应有的涂料。（3）绝缘子裙边与带电部位间隙不应不不小于50mm。（4）耐张串上0弹簧销子、螺栓及穿
8、钉应由上向下穿。（五）放线将导线运到线路首端（紧线处），用放线架架好线轴，然后放线。一般放线有两种措施：一种措施是将导线沿电杆根部放开后，再将导线吊上电杆；另一种措施是在横担上装好开口滑轮，一边放线一边逐档将导线吊放在滑轮内前进。（六）紧线在首端杆上，挂好紧线器。先将两边线用人力初步拉紧，然后用紧线器紧线。观测导线弧垂到达规定后，将导线卡固在耐张线夹上。导线架设后，导线对地及交叉跨越距离，应符合设计规定。弧垂的误差不应超过设计弧垂的15机同档内各相线弧垂宜一致，在满足弧垂容许误差规定期，各相间弧垂的相对误差，不应超过200mm。（七）绝缘子绑扎直线杆0导线在绝缘子上的固定绑扎，应先由直线角度杆
9、或中间杆开始，然后逐一向两端绑扎。绝缘子绑扎应符合下列规定：（1）直线角度杆的导线应固定在绝缘子转角外侧的槽内。（2）高压线路直线杆的导线应固定在绝缘子顶部的槽内，并绑双十字。（八）搭接过引线、引下线在耐张杆、转角杆、分支杆、终端杆上搭接过引线或引下线应符合下列规定:（1）过引线应呈均匀弧度、无硬弯，必要时应加装绝缘子。（2）搭接过引线、引下线，应与主导线连接。(3)1OkV线路采用并沟线夹连接过渡引线时，线夹数量不应少于2个，连接面应平整，光洁，导线及并沟线夹槽内应清除氧化膜。(4)l10kV线路每相过引线、引下线与邻相的过引线、引下线或导线之间，安装后的净空距离不应不不小于300mmo(5
10、)线路的导线与拉线、电杆、构架之间安装后的净空距离：l10kV时不应不不小于200mm。三、质量规定金具的规格、型号、质量必须符合设计规定。高压绝缘子的耐压试验成果必须符合规范规定，高压绝缘子表面严禁有裂纹、缺损、烧坏等缺陷。重点检查承力杆上的绝缘子。检查措施：观测检查，检查出厂合格证及绝缘子耐压试验记录。导线连接必须紧密、牢固，连接处严禁有断股和损伤；导线的连接管在压接或校直后严禁有裂纹。检查措施：观测检查和检查安装记录。导线与绝缘子固定可靠，导线无断股、扭绞和死弯，超量磨损的线段和有其他缺陷的线段修复完好。检查措施：观测检查和检查安装记录。过引线、引下线导线间及导线对地间的最小安全距离符合
11、规定；导线布置合理、整洁，线间连接0走向清晰，识别以便。检查措施：观测或实测检查。线路的接地线敷设走向合理，连接紧密、牢固，导线截面选用对的，需防腐的部分涂漆均匀无遗漏。检查措施：观测检查。成品保护：（1）导线在放线过程中，应防止发生磨伤、断股、扭、弯等现象。（2）导线架设后，如距离施工场地较近，应注意不要把东西掉在线路上。（3）配电线路遇有与其他线路交叉时，必须搭设越线架，防止线间0摩擦、碰撞。第四章箱变施工工艺及技术措施一、施工准备（一）熟悉图纸资料,对图纸中选用的电气设备和重要材料等进行记录,注意图纸设计提出的施工规定。（二）施工机具、材料准备。（三）考虑与主体工程和其他工程0配合问题,
12、确定施工措施。（四）施工前要认真听取设计技术规定、技术原则和施工措施。（五）熟悉有关电力工程的技术规范。二、接地制作及基础型钢安装工艺（一）基础型钢安装（1）基础型钢严格按图纸和规范规定安装，由专业焊工操作，保证焊接工艺满足规定，并作防腐处理。（2）设备基础型钢安装其容许偏差应符合下表：基础型钢安装日勺容许偏差:项目容许偏差mm/mInm/全长不直度15不平度15位置偏差及不平行度55（3）基础型钢安装后，其顶部宜高出抹平地面IOmnb基础型钢应可靠接地。（二）接地网敷设扁钢搭接长度不不不小于100毫米，至少焊接三个棱边,焊接处作防腐处理。配电室接地电阻须不不小于4,接地网施工的焊接工作由专业
13、人员焊接操作。三、箱变安装工艺（一）箱变安装方案（D箱变运送到目时地后，在设备安装整体吊装时，应同步使用本体上的四个全重吊环。起吊盘柜时,钢丝绳与铅垂线之间的夹角不得不小于30O吊运采用吊车，使用吊车前应检查车况及钢丝绳的状况，检查必须符合一定的规定后方可起吊。（2）安装完毕后，对盘柜进行检查。首先应查对图纸，查看设备元件、接线等与否与设计相符；检查柜内相序与否对B,柜内相序与主变与否相符合；调整五防机械闭锁时，规定灵活、可靠，若不符合规定，必须对五防功能进行完善；对开关机构、接地刀等进行调整，规定迅速、可靠、接触良好。（3）二次线连接a、检查电缆型号、规格、长度与否与图纸相符，电缆外观应无损
14、伤。b、按照电缆清册对的敷设电缆，电缆外观应无损伤，绝缘良好。c、电缆敷设应整洁、美观、其弯曲半径符合规程规定。（二）箱变安装流程图第五章电力电缆施工工艺及技术措施一、电力电缆安装工程重点和难点（一）施工人员熟悉施工图，明确设计电缆走向。（二）敷设前应按设计和实际途径计算每根电缆的长度,合理安排电缆敷设。（三）电力电缆在终端头应留有备用长度。（四）电力电缆的相序查对对的，并及时装设清晰标志牌。（五）电力电缆穿入管道时无杂物堵塞。（六）穿入管中电缆B数量应符合设计规定。（七）金属电缆管连接应牢固,密封应良好,两管口应对准。（八）引至设备的电缆管管口位置,应便于与设备连接并不阻碍设备拆装和进出，并
