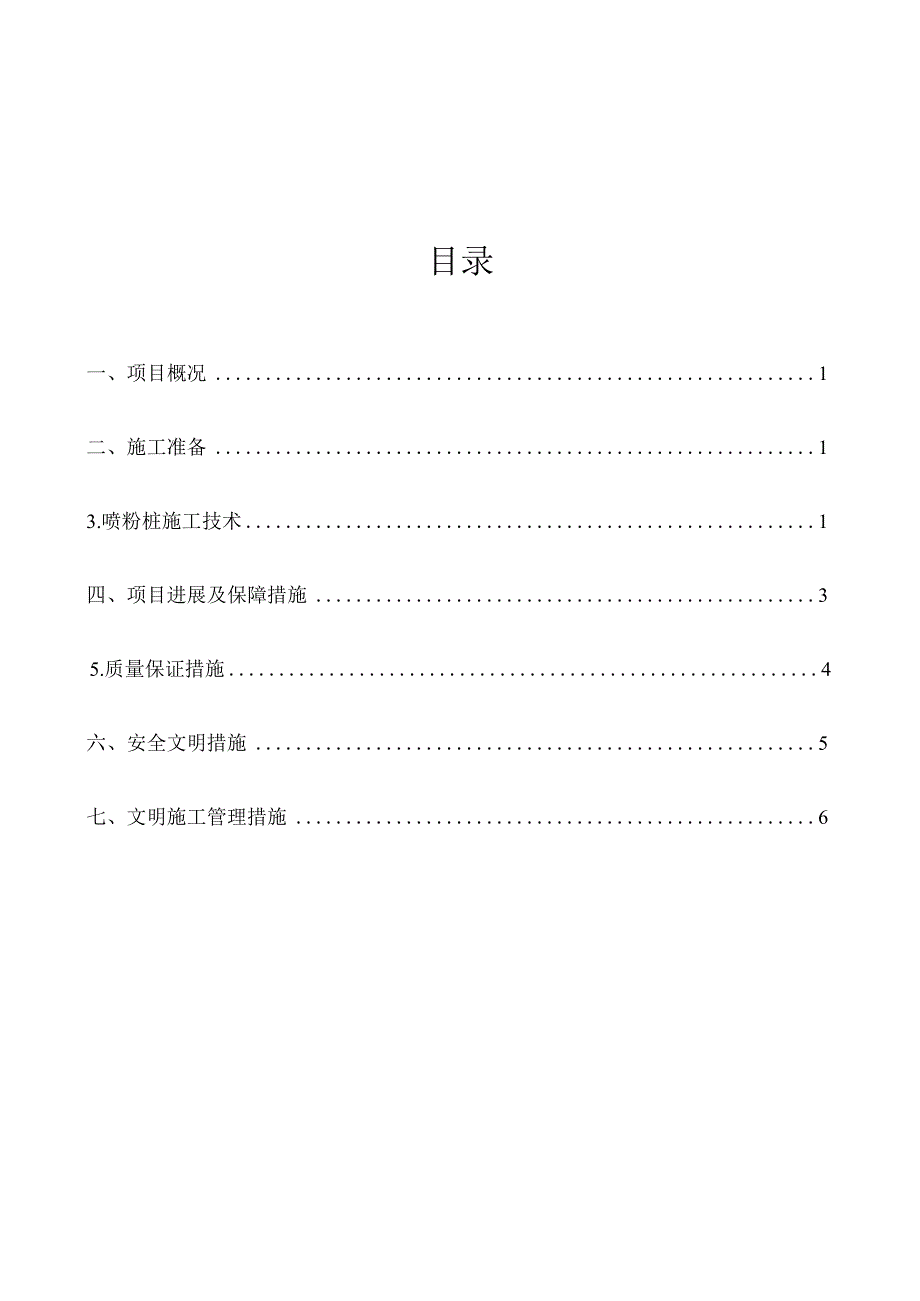

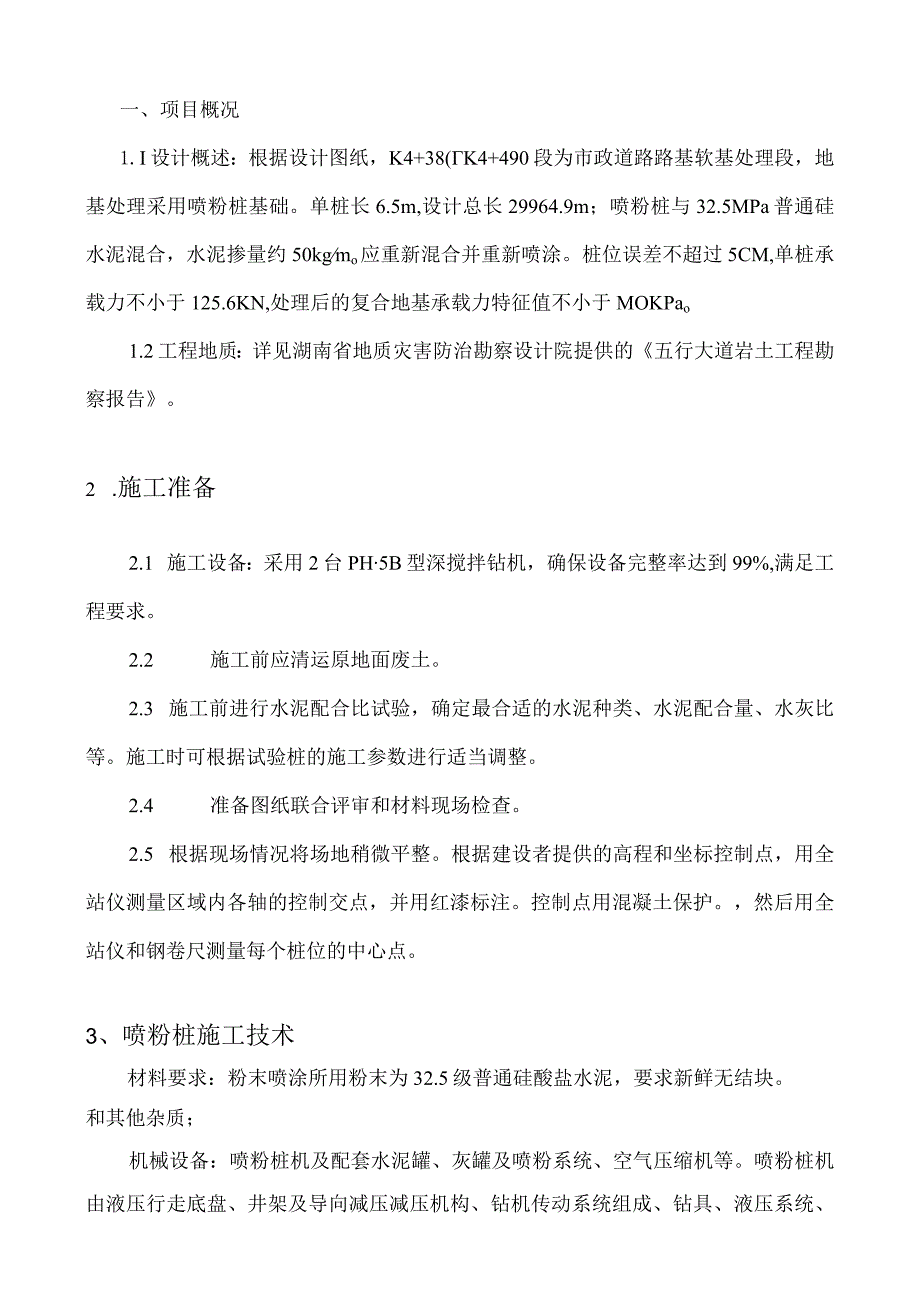

1、粉喷桩施工组织方案目录一、项目概况1二、施工准备13.喷粉桩施工技术1四、项目进展及保障措施35.质量保证措施4六、安全文明措施5七、文明施工管理措施6一、项目概况1.I设计概述：根据设计图纸，K4+38(K4+490段为市政道路路基软基处理段，地基处理采用喷粉桩基础。单桩长6.5m,设计总长29964.9m；喷粉桩与32.5MPa普通硅水泥混合，水泥掺量约50kgmo应重新混合并重新喷涂。桩位误差不超过5CM,单桩承载力不小于125.6KN,处理后的复合地基承载力特征值不小于MOKPao1.2工程地质：详见湖南省地质灾害防治勘察设计院提供的五行大道岩土工程勘察报告。2 .施工准备2.1 施工
2、设备：采用2台PH5B型深搅拌钻机，确保设备完整率达到99%,满足工程要求。2.2 施工前应清运原地面废土。2.3 施工前进行水泥配合比试验，确定最合适的水泥种类、水泥配合量、水灰比等。施工时可根据试验桩的施工参数进行适当调整。2.4 准备图纸联合评审和材料现场检查。2.5 根据现场情况将场地稍微平整。根据建设者提供的高程和坐标控制点，用全站仪测量区域内各轴的控制交点，并用红漆标注。控制点用混凝土保护。，然后用全站仪和钢卷尺测量每个桩位的中心点。3、喷粉桩施工技术材料要求：粉末喷涂所用粉末为32.5级普通硅酸盐水泥，要求新鲜无结块。和其他杂质；机械设备：喷粉桩机及配套水泥罐、灰罐及喷粉系统、空
3、气压缩机等。喷粉桩机由液压行走底盘、井架及导向减压减压机构、钻机传动系统组成、钻具、液压系统、喷粉系统、电气系统等部分。3 .2喷粉桩施工工艺喷粉桩施工流程图3.3施工技术要点3.3.1施工前将喷粉桩机组装架设，检查主机各部分的连接情况，液压系统、电气系统、喷粉系统的安装调试，灰箱连接是否密封管道正常，进行必要的调整和紧固工作，待异常情况排除后，方可进行。灰缸装满后，进料扣应加盖密封。3.3.2成桩时，先用喷粉打桩机在桩位钻孔，达到设计所需深度后，一边提升一边以1.0T.211min的速度旋转喷粉钻头，同时通过喷粉系统。搅拌后的土壤通过钻杆末端的喷嘴有规律、定量地喷洒粉末，使土壤和水泥充分混合
4、。3.3.3桩的喷粉应一次完成，不得间断。每堆应填满一次灰并搅拌喷洒。喷粉深度由钻杆上的标记线控制，喷粉压力控制在0.5-0.8Mpao3.3.4施工期间的送灰必须连续。如因任何原因中断，在重新启动搅拌机时，为防止破桩，应将搅拌轴降低05m,然后再继续打桩。3.3.5当钻头抬高至桩顶面以上500mm左右，喷粉系统停止向孔内喷射水泥时，桩身完成。为保证质量，上部L5-2.5可钻孔一次，喷粉一次。3.3.6上1/3掺水泥量不少于22%,下2/3掺量16%,水泥含量50-51kg/米，每米应重新搅拌一次。三层。3.3.7重复上下混合。为了将软土和水泥粉混合均匀，将搅拌机第二次旋转下沉，再次混合。当混
5、合头末端接近堆顶时，继续搅拌3分钟，然后将其拉出。混合头，再混合长度为设计桩长的l3o3.3.8应严格按照规范和设计要求进行施工，保证轴线位置、设计深度、桩径、垂直度、钻杆倾角和单桩喷粉量的允许偏差。要求桩轴线（垂直和水平方向）偏移不大于100mm,钻杆倾角不大于设，桩长不小于设计规范，单桩喷粉量允许偏差在8%以内。四、项目进展及保障措施本项目总工期控制在30d,计划于2015年3月05日至2005年4月5日竣工。为确保最终实现计划工期目标，制定以下工期保障措施：4.1 根据施工设计方案，确保人员、设备、材料保质保量按时到位。安排足够的劳动力和设备，组织24小时两班倒工作，充分利用时间、空间和
6、工作台面。4.2 合理划分流程段，采用平衡的施工作业流程，按工序分工，使每个工人的作业更加细致和专业，从而提高效率。4.3 为保证工期和质量，考虑到地质条件的特殊性，将根据工程进度随时调用备用的3台单头搅拌打桩机。4.4 设定阶段性工期目标，严格落实重点线路工期，根据工期动态管理分析确定线路影响因素，找出解决方案，及时按进度调整生产建设要素，然后根据调整后的关键线路组织实施。因此，在资源投入不断变化的不可预知因素的动态影响下，工期始终可以得到修正和控制，从而保证整个项目工期的科学管理和实施，避免盲目和无计可施。4.5 项目部应统一指挥、协调和管理项目，提高工作效率，对项目的进度、质量、安全等方
7、面负责，从组织保证整体进度的实现。4.6 材料计划提前提出，提前采购，及时保证施工现场需要。4.7 随时与业主、设计、监理等单位取得联系。现场进度每天早披露晚检查，做到人尽其责。对预定工期提前或延期实行奖惩制度。五、质量保证措施5.1 施工前应对水泥进行随机抽样送检，确保各项指标符合要求后方可使用。5.2 试机，确保施工设备各系统运行正常，测量设备及压力表完好。同时应检查各种施工参数，每台机器应配备深度计，准确记录桩深。5.3 施工时，在打桩机的正面和侧面悬挂一根铅垂线，分别测试打桩机的水平度和钻杆的垂直度。5.4 定期检查喷粉堆的堆径和混合均匀度。使用的钻头应定期检查，其直径磨损不应超过20
8、mmo5.5 在桩顶标高以上Im范围内进行复拌和灌浆,水泥掺量增加到15%左右。根据设计要求，注浆至桩顶标高以上200mm,以保证桩头强度。5.6 施工前对搅拌机械、灌浆设备、制浆设备等进行检查和维护，砂浆搅拌机搅拌时间不少于2分钟。打桩时提高搅拌频率，降低钻孔速度，边搅拌边提升，以提高搅拌效果。均匀性。5.7 灌浆应连续进行，不得间断。每天加固完成后，用清水清洗泵和灌浆管道，防止堵塞。5.8 打桩遇到硬土层和致密粉质粘土时，可采用输水搅拌-泥浆搅拌-搅拌的施工工艺，防止出现“抱钻”和“顶出”现象。5.9 雨天施工时，应增加土壤含水量，调整水灰比，保证桩身强度。5.10 开挖桩身，按设计要求测
9、量桩径；桩身应连续、均匀、密实，与实物的冲击应有扎实的感觉，不得有喷粉不均或漏粉现象。5.11 喷粉成堆过程中，当表面有缺陷时停止喷粉，使用第二次喷粉接堆时,喷粉重叠长度不应小于Im.5.12 成桩28天后，从桩身上部取三段桩体（每段长约500mm）进行现场实尺桩体无侧限抗压强度试验，并检查频率为2%Oo六、安全文明措施1.1 挖好排水沟，疏通管道，雨季做好排水措施。机电设备应采取防雨、防涝措施。漏电接地保护装置应灵敏有效，定期检查线路绝缘情况。1.2 进入施工现场，必须佩戴安全帽，并系好下颌带。1.3 打桩机操作人员必须佩戴防护眼镜，防止粉末溅入眼睛。1.4 物料堆放整齐，配电箱放置牢固，防
10、止倾斜。1.5 废渣、废浆不能乱扔，影响施工现场的文明施工。1.6 做好打桩机移位时的平稳移动，不得盲目或非法。1.7 打桩机编号，施工有序。七、文明施工管理措施1、文明施工总目标：施工现场符合统一的文明施工标准，环保标准符合标准。施工过程中，根据现场情况和工程实际情况，选择施工方法、施工机械设备和技术，以免打扰居民。2 .组织成立了以项目经理穆启华为首的现场文明施工领导小组，负责项目施工现场的管理工作。严格遵守文明建设相关管理规定，督促全体员工自觉遵纪守法,做好文明建设工作。制定文明施工管理和奖惩办法，定期组织检查考核。三、施工现场文明施工措施3 .Io建立健全文明施工检查评价体系。项目部每
11、周进行一次自查，同时配合监理部门开展文明施工检查。项目管理部委派专人负责文明施工和环保工作，将文明施工和环保工作的成效与各专业团队和管理人员的效益挂钩。3.2.施工现场封闭：根据施工单位的要求，施工现场应封闭施工。除必要的人员和车辆进出通道外，施工场地周围应设置连续、整齐、坚固、美观的围墙。3.3.文明施工标志应当按照施工单位的要求在施工现场的主要出入口设置，美观整齐，字体清晰，保持整洁。在施工通道和工作面上，悬挂指示标志、提示标志、警告标志、禁止标志、高空作业标志等醒目、有针对性的警示标志和安全标志。3.4.临时设施一是在施工现场进行地面硬化，并按总体施工方案设置各种临时设施。临时设施的设置
12、将生活区与施工区明确分隔，在施工区或危险区设有醒目的警示标志，并采取安全防护措施。临时房屋为砖砌，配备消防、消防设施。3.5.临时用电量施工现场安装变压器，现场所有用电事宜均由专业电工安排。洞内照明线和电源线分开，保证照明线井然有序。3.6.现场物料堆放现场材料、成品、半成品及机械设备应分类堆放整齐，并设置标志，不得超出围护范围，不得侵占道路及安全防护设施在网站上。及时清除施工现场的垃圾。3.7.道路和场地施工前对场地进行硬化和平整。现场没有死水和黑臭的建筑垃圾。施工现场每天打扫卫生，保持清洁卫生。在运输砂浆和混凝土的过程中，不要泄漏、溢出或污染道路。3.8.临时住房临时房屋的布置应当符合消防
13、安全和施工现场卫生的规定，并在施工前报消防部门和有关部门批准。集体宿舍室内高度不低于2.5米，人均占用面积不低于2.5平方米。通道通畅，门窗严密，通风采光良好。生产厂房的建筑面积是根据储存的材料和放置的机械来确定的，并以能保证安全为准则。临时建筑采用预制墙体。屋顶覆盖着防火材料。室内通风、采光、无异味。3.9.现场卫生管理施工现场划分责任区域，并设置标志牌标示责任人。负责人每天按照批准的方法将垃圾运送到批准的地点进行处置。所有废水、污水均应按批准的方法处理后排入污水系统，不得污染环境。场地定期喷洒药物，严防“四害”生长，保持良好的环境卫生。工地设有厕所和淋浴房，有冲水设备，马桶台和墙壁贴瓷砖，
14、每天清洗几次，确保没有异味。食堂应当申领卫生许可证，并符合卫生标准。生熟食操作分开，熟食操作有防蝇房或防蝇罩。禁止使用非食用塑料制品作为熟食容器，厨师和餐具室必须持有有效的健康证明。工程完成后，按要求迅速拆除围护结构，恢复地面，清理周边环境。3.IOo噪音及其他在靠近居民区的施工现场，采用空压机等主要噪声源作为封闭式隔声屏，采用有效吸音隔声材料，将对居民的干扰降低到规定标准。夜间22:00至第二天6:00禁止施工。车灯、建筑灯等夜间照明光源不直接照亮住宅楼。3.Ilo工程竣工后，应按要求及时拆除所有围护结构及临时建筑设施、安全防护设施等临时工程，清理、整理施工现场周边环境，使材料和场地很干净。3.12o积极协调周边关系，减少因施工不便而引起的各种纠纷。
