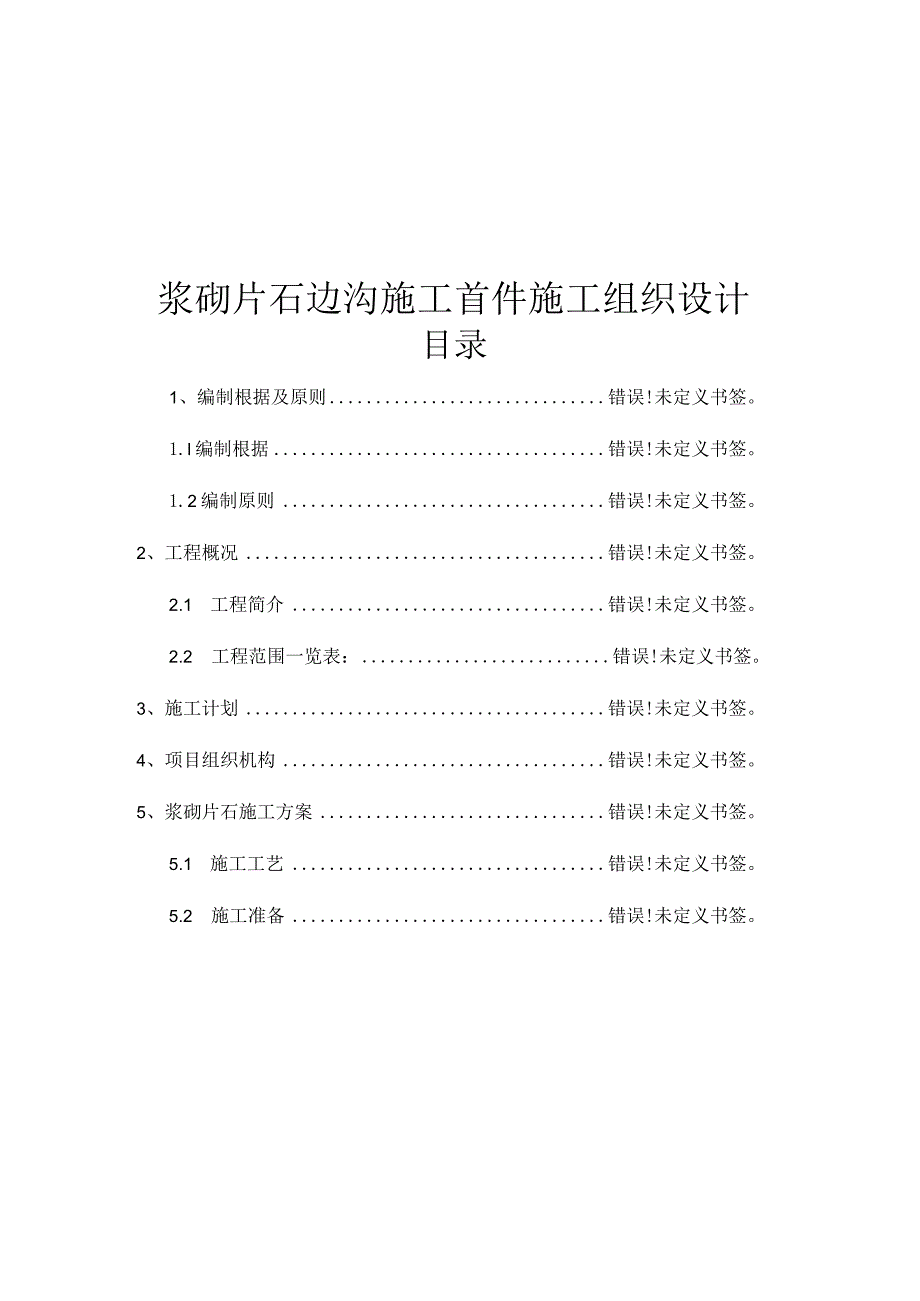

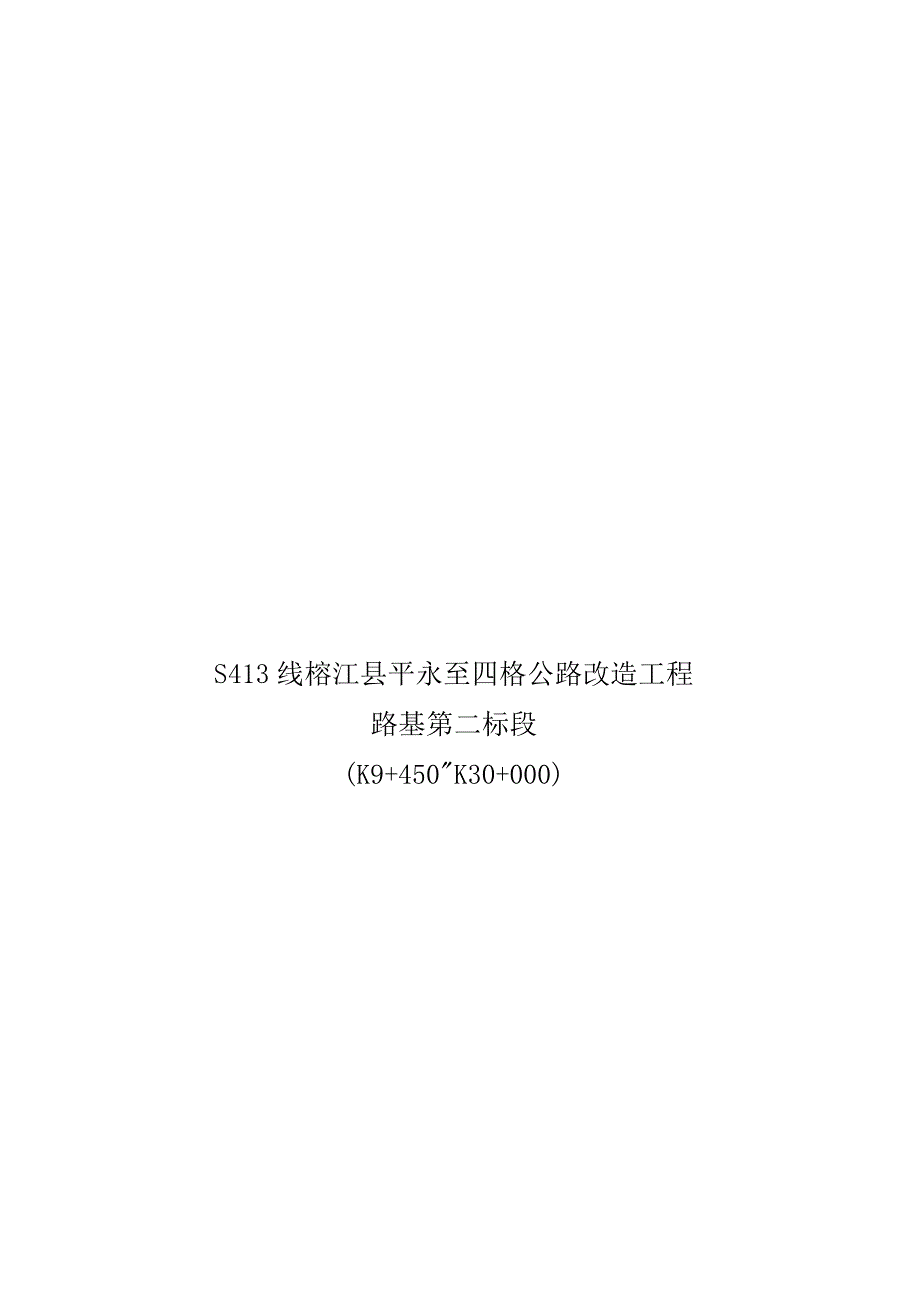

1、S413线榕江县平永至四格公路改造工程路基第二标段(K9+450K30+000)浆砌片石边沟施工首件施工组织设计目录1、编制根据及原则错误!未定义书签。1.l编制根据错误!未定义书签。1.2编制原则错误!未定义书签。2、工程概况错误!未定义书签。2.1 工程简介错误!未定义书签。2.2 工程范围一览表：错误!未定义书签。3、施工计划错误!未定义书签。4、项目组织机构错误!未定义书签。5、浆砌片石施工方案错误!未定义书签。5.1 施工工艺错误!未定义书签。5.2 施工准备错误!未定义书签。砂浆错误!未定义书签。石材错误!未定义书签。5.3沟槽开挖施工错误!未定义书签。5.4砌筑施工错误!未定义书

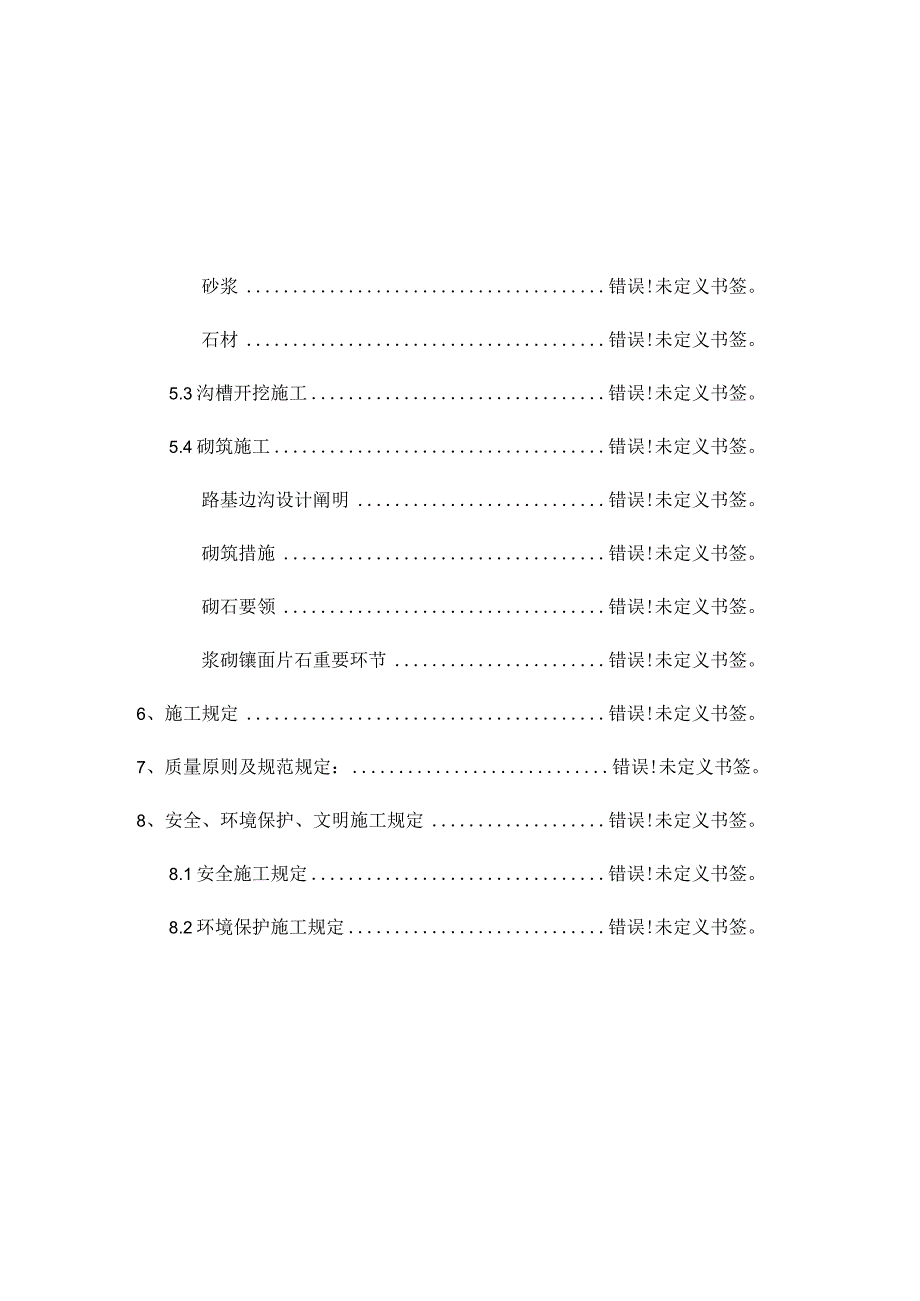

2、签。路基边沟设计阐明错误!未定义书签。砌筑措施错误!未定义书签。砌石要领错误!未定义书签。浆砌镶面片石重要环节错误!未定义书签。6、施工规定错误!未定义书签。7、质量原则及规范规定：错误!未定义书签。8、安全、环境保护、文明施工规定错误!未定义书签。8.1安全施工规定错误!未定义书签。8.2环境保护施工规定错误!未定义书签。8.3文明施工规定错误!未定义书签。浆砌片石边沟首件工程施工组织设计1、编制根据及原则1.1 编制根据(1)S413线榕江县平永至四格公路改造工程公路施工图纸；(2)公路工程技术原则(JTGBOl2023)；(3)公路工程质量检查评估原则(JTGF80/12023)；(4)
3、公路路基施工技术规程(JTGFlO2023)；(5)国家、建设部有关施工规范、验收规范。(6)施工设计图路基、路面及排水工程排水工程设计图；(7)我企业的技术力量、机械设备、施工力量、经济实力以及历年在公路工程中积累的施工经验。1.2编制原则(1)根据路基、路面及排水工程施工图纸边沟的各项规定，严格按照有关规范规定的内容和规定编制；(2)保证建设单位规定的总工期、节点工期、质量及施工安全规定；(3)充足考虑环境保护、文明施工等规定，保证施工顺利展开;(4)充足考虑和研究工程特点及难点，紧紧围绕施工主线，配足配强现场管理机构和施工队伍，投入先进、配套的施工机械设备,均衡、高效组织施工生产，保证工
4、程总体目的的实现。2、工程概况2.1 工程简介我企业承建的S413线榕江县平永至四格公路改造工程（路基工程二标段），属于国家公路网新增省道塔石至佳荣（S413线）之一段，项目位于黔东南州南部榕江县境内，是雷公山区域村镇连接厦蓉高速公路的重要通道，也是环雷公山旅游公路其中的一段，项目建设将深入完善路网构造。本标段路线路过乔亥、乔来、冷依等村落，本标段起点桩号为K9+450,终点桩号K30+000,全长20.55km。22工程范围：本次首件工程为路基浆砌片石排水工程施工，里程范围是K25+749K26+000,全长251米。3、施工计划计划施工时间5天计划动工时间：2023年09月10日计划竣工时
5、间：2023年09月15日4、项目组织机构成立以项目经理为首的领导小组，在施工过程中，经项目经理协调、指挥、检查。同步，项目部按日安排详细施工进度计划，做到以日保旬，以旬保月，保证总工期按计划完毕。管理人员坚持每天下班前一小时开现场生产碰头会，小结当日工作状况和存在日勺问题，布置第二天的工作，及时处理施工过程中的矛盾，凡受客观原因影响工程进度时，必须采用有力措施，及时补回来。保证计划时间前完毕施工,保障浆砌片石施工的质量及安全。组织机构如下：组长：王有顺副组长：杨尚一、张璐组员：袁瑕相、龙开庆、程良春、吴宗祥、杨祖建、杨克申、吴琴、刘佳华等。5、浆砌片石施工方案5.1施工工艺浆砌片石施工工艺流
6、程图如下所示:5.2施工准备5.2.1砂浆(1)砌体工程所用水泥砂浆的标号，应到达设计规定，满足砂浆流动性、保水性、耐久性及粘结力、抗压强度和外观质量规定。多种标号的砂浆配合比根据试验室提供的资料为准。(2)砂浆必须具有合适的流动性和良好的和易性，以保证砌体灰缝充足填满和压实。砂浆的稠度用原则圆锥体在垂直方向沉入砂浆日勺深度表达，一般为47cm0砂浆现场用直接观测法检查，即用手捏成小团，以指缝不出浆，松手后不松散为适度。砂浆随拌随用。当在运送或贮存过程中发生离析、泌水现象时，砌筑前重新拌和。己凝结的砂浆，不得使用。(3)砂浆配合比由试验室确定，并经监理承认后下发执行。5.2.2石材(1)石料必
7、须质地坚硬，石质均匀一致，不适宜风化且未风化、无裂纹，抗压强度、耐久性、抗冻性等经试验鉴定满足规定，有石材试验汇报单。石料表面如有泥污、水锈或苔辞，应清除洗刷洁净后方准使用。(2)一般应由爆破法或楔劈法开采石块，中部厚度不不不小于15cm,卵形和薄片者不得使用，用作壤面的片石，应选择表面较平整及尺寸较大者，且边缘厚度不得不不小于15cmo砌筑前应稍加修整，并将影响灰缝的尖、凸棱角敲掉。石料应大体修凿方正、上下面大体平行并有较平日勺一面。石料厚度为2030cm(不不不小于20CnI),宽度为厚度的(1-1.5)倍，长度为厚度的(1.5-3)倍。修凿时外露面及通过修整的部位应到达无明显凹凸，凹入深
8、度不超过20mm。所有垂直于外露面的镶面石表面，应至少修凿不少于7cm长。(3)风化石、裂纹石、有软弱夹层的石块应剔除，不得使用。(4)石块在砌筑前应浇水湿润。5.3沟槽开挖施工测量人员放样确定开挖边线和开挖高程。开挖尽量采用机械施工,施工过程中，加强高程及边线的测量，严格控制超挖。开挖底部预留20cm,人工清除，以防止扰动基底持力层。基础开挖完毕后应就平面位置、开挖面高程、开挖尺寸、开挖坡度、开挖面平整度、基底承载力等项目自检，自检合格报请监理工程师进行隐蔽工程验收，合格确认后，方可进行下一道工序施工。5.4.1路基边沟设计阐明路基边沟采用浆砌片石矩形明沟，沟底铺设20Cnl厚垫层，水沟砌体
9、砂浆为M7.5水泥砂浆，厚50cm,沟帮厚30cm。路基边沟示意图如下所示：5.4.2砌筑措施片石砌筑采用挤浆法分层、分段砌筑：分段位置设在沉降缝处，两相邻段的砌筑高差不不小于120cm,分层水平砌缝大体水平。各砌块的砌缝互相错开，砌缝饱满。砌筑前挂线，砌筑时，石块宜分层卧砌，上下错缝，内外搭砌。丁砌石分布均匀，砌石次序是先砌外圈定位砌块，再砌镶面石，最终砌筑腹石。角石选择比较方正、大小合适的石块，先行试放，必要时稍加修凿，然后铺浆再砌，定位砌块位置必须安放精确，定位砌块砌好后可将样线挂到砌块上，再砌面石（面石直径不不不小于20Cn1）。定位砌块砌完后，先在圈内底部铺一层砂浆，其厚度使石料在挤
10、压安砌时能紧密连接，且砌缝砂浆密实、饱满。砌筑腹石时，石料间的砌缝互相交错、咬搭，砂浆密实。石料不得无砂浆直接接触，也不得干填石料后铺灌砂浆；石料大小搭配，较大的石料以大面为底，较宽日勺砌缝可用小石块挤塞,挤浆时用小锤敲打石料，将砌缝挤紧，不得留有孔隙。定位砌块表面砌缝的宽度不不小于4cm。砌体表面三块相邻石料相切的内切圆直径不不小于7cm,两层间的错缝不不不小于8cm,每砌筑120Cm高度以内找平一次。填腹部分的砌缝减小，在较宽的砌缝中用小石块塞填。砌筑时按每块石料厚度分层，层与层间灰缝须成直线，块与块间竖缝必须和层与层间的灰缝垂直。粗料石镶面砌筑的灰缝宽厚为1520mm,深度取2025mm
11、,不适宜用砂浆填满外露砌缝，防止勾凹缝时重新凿除，费工、费时、费料。砌体表面的勾缝符合设计规定，并在砌体砌筑时，缝宽取1520mm,缝深取2025,凹缝压槽宽与砌缝一致，深度8IomnIo勾缝采用凹缝，勾缝所用MlO水泥砂浆抹缝。当设计不规定勾缝时，随砌随用灰刀刮平砌缝。勾缝工具可用1012mm日勺圆钢加工制成。砌体砌筑完毕及时覆盖，并常常洒水保持湿润，常温下养护期不得少于7天。砌体在砂浆未达100%设计强度此前，不得承受所有设计荷载。砌石要领砌石要领是切实做到“平齐、石稳、浆满、错缝”。平齐：同一层的石块大体砌平，以利上下层水平缝结合密实和设置拉结石；石稳：单块石料安砌力争平稳，大面朝下卧砌
12、，按一定间距设置拉结石，不得采用外面侧立石块，中间填心的措施；浆满：所有砌缝必须饱满密实，如需塞小石块，应在砌缝满浆后嵌入；错缝：必须上下错缝，内外搭接，不容许有顺流水向通缝和竖向通缝。砌筑镶面石宜用一顺一丁或两顺一丁的砌法。灰缝宽度不得不小于2cmo5.4.4浆砌镶面片石重要环节、目测、选石、试砌：根据接砌部位状况，估计所需石块形状,大小，然后选石，不垫砂浆进行试砌。、用大锤打除大棱角：根据试砌状况找出石块中碍事的大棱角，用大锤打掉。、用手锤打除小棱角。、用凿子凿除突出部分（底面放不平或影响上部接砌的部分）。、铺浆砌石：铺好砂浆，将石块翻回。、正位：用小撬棍将石块拨正，使两边灰缝合适。如石块
13、较小,用手锤轻轻敲击，如石块较大，用手左右揉正，使灰缝挤实。6、施工规定1.1 基坑按技术员测量所给的位置及高度进行开挖，基坑经监理工程师检查合格后方可进行浆砌片石施工。1.2 砌筑所用石块均保持洁净，所有石块砌筑时均座于新鲜砂浆之上，在砂浆凝固前所有缝均满浆且石块固定就位；垂直缝的I满浆：先将已砌好的石块侧面抹浆，然后用侧压砌下一相邻石块，或石块就位后灌入砂浆。1.3 片石分层砌筑，宜以23层砌块构成一种工作层，每一工作层的水平缝大体找平。各工作层竖缝互相错开，不得贯穿。1.4 外圈定位行列和转角石，选择形状较为方正及尺寸较大的片石，并长短相间地与里层砌块咬接。1.5 较大的砌块使用于下层，
14、安砌时选用形状及尺寸较为合适日勺砌块，锋利突出部分敲除。竖缝较宽时在砂浆中塞以小石块，填竖缝片石所有被砂浆包裹，且不得在石块下面用高于砂浆砌缝的小石片支垫。1.6 各砌层的砌块安放稳固，砌块间砂浆饱满，粘结牢固，不得直接贴靠或脱空。砌筑时底浆铺满，竖缝砂浆先在已砌石块侧面铺放一部分，然后于石块放好后填满捣实。砌筑上层砌体时防止振动下层砌块。砌筑工作中断后恢复砌筑时，己砌筑的砌层表面加以打扫和湿润。1.7 为保证浆砌工程的养护，各工作面设简易蓄水池、麻袋片或草帘，安排专人养护，保证砂浆强度增长。6. 8施工时注意环境保护，防止污染。7. 9施工时注意安全，防止事故的J发生。7、质量原则及规范规定
