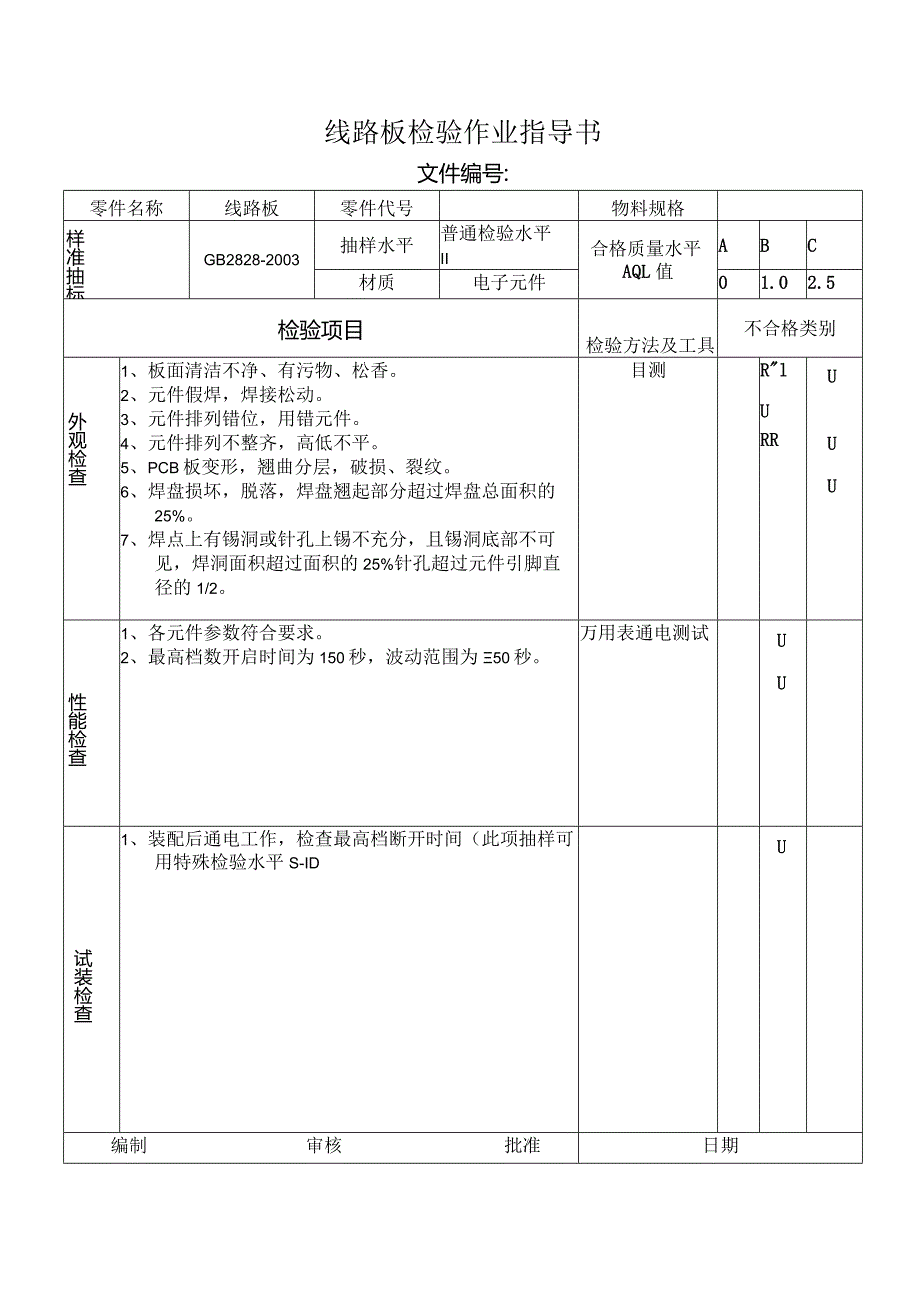

线路板检验作业指导书文件编号:零件名称线路板零件代号物料规格样准抽标GB2828-2003抽样水平普通检验水平II合格质量水平AQL值ABC材质电子元件01.02.5检验项目检验方法及工具不合格类别外观检查1、板面清洁不净、有污物、松香。2、元件假焊,焊接松动。3、元件排列错位,用错元件。4、元件排列不整齐,高低不平。5、PCB板变形,翘曲分层,破损、裂纹。6、焊盘损坏,脱落,焊盘翘起部分超过焊盘总面积的25%。7、焊点上有锡洞或针孔上锡不充分,且锡洞底部不可见,焊洞面积超过面积的25%针孔超过元件引脚直径的1/2。目测RlURRUUU性能检查1、各元件参数符合要求。2、最高档数开启时间为150秒,波动范围为50秒。万用表通电测试UU试装检查1、装配后通电工作,检查最高档断开时间(此项抽样可用特殊检验水平S-IDU编制审核批准日期
