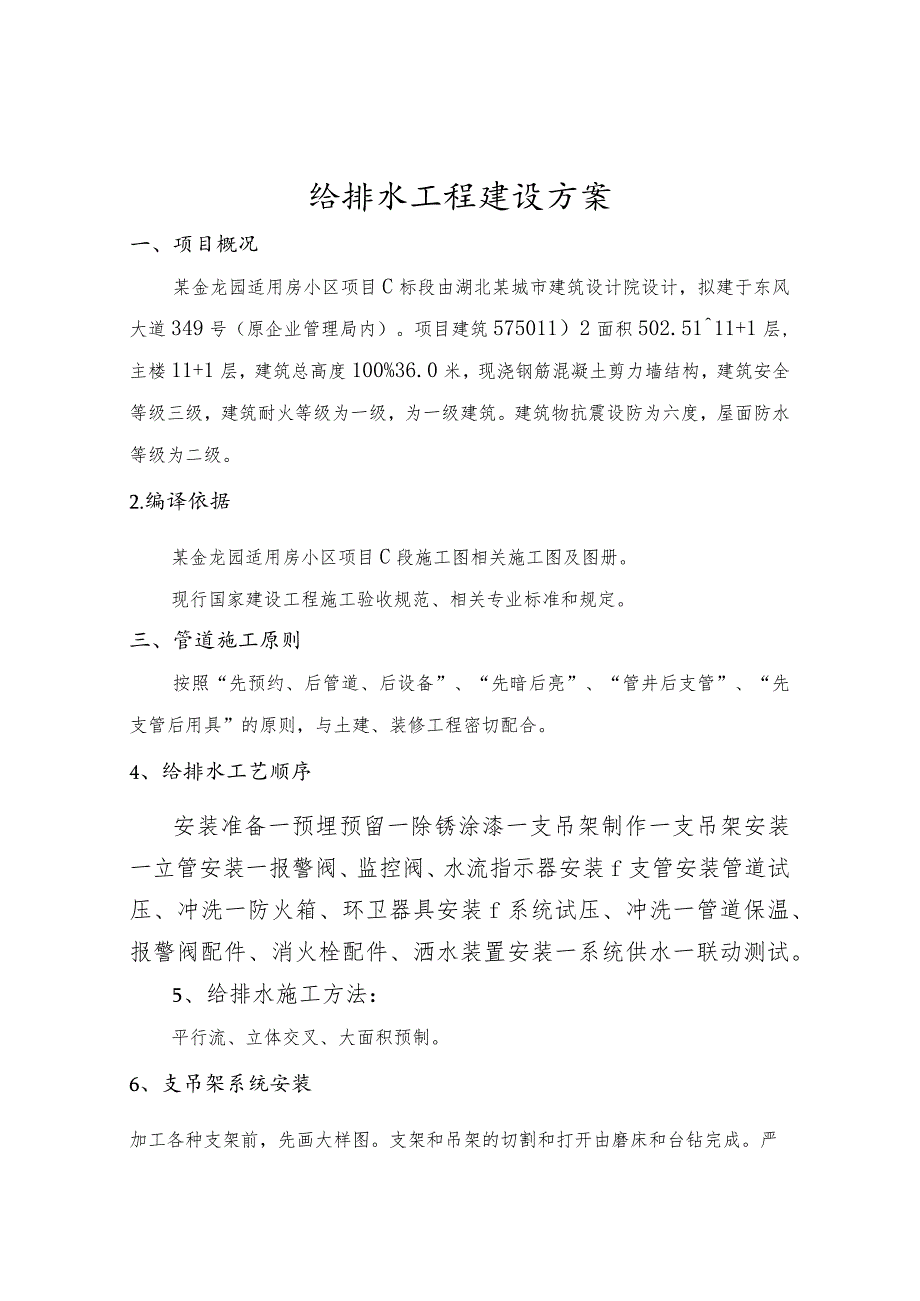

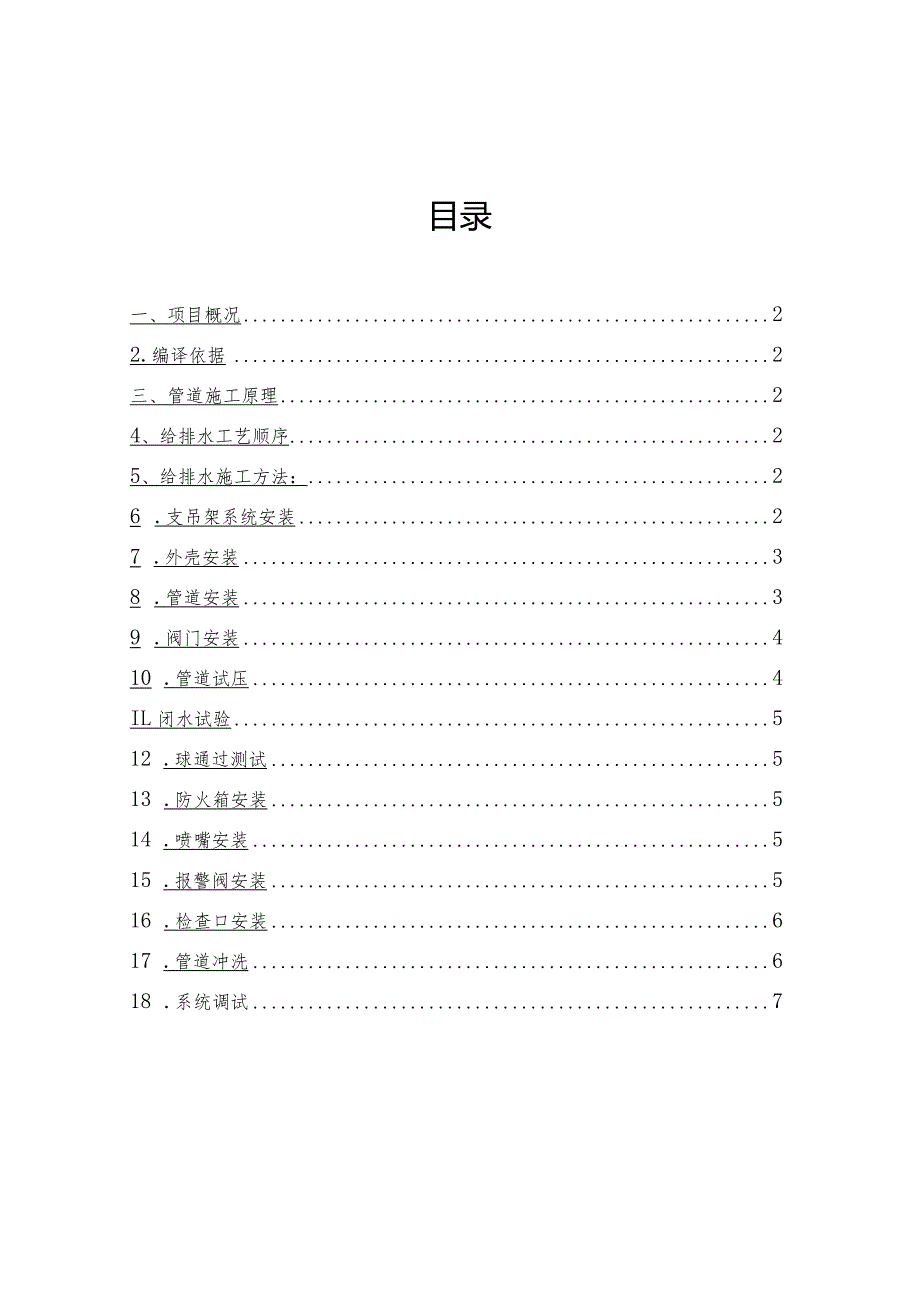

1、给水排水工程施工组织方案目录一、项目概况22.编译依据2三、管道施工原理24、给排水工艺顺序25、给排水施工方法：26 .支吊架系统安装27 .外壳安装38 .管道安装39 .阀门安装410 .管道试压4IL闭水试验512 .球通过测试513 .防火箱安装514 .喷嘴安装515 .报警阀安装516 .检查口安装617 .管道冲洗618 .系统调试7给排水工程建设方案一、项目概况某金龙园适用房小区项目C标段由湖北某城市建筑设计院设计，拟建于东风大道349号（原企业管理局内）。项目建筑575011）2面积502.5111+1层,主楼11+1层，建筑总高度100%36.0米，现浇钢筋混凝土剪力墙结
2、构，建筑安全等级三级，建筑耐火等级为一级，为一级建筑。建筑物抗震设防为六度，屋面防水等级为二级。2.编译依据某金龙园适用房小区项目C段施工图相关施工图及图册。现行国家建设工程施工验收规范、相关专业标准和规定。三、管道施工原则按照“先预约、后管道、后设备”、“先暗后亮”、“管井后支管”、“先支管后用具”的原则，与土建、装修工程密切配合。4、给排水工艺顺序安装准备一预埋预留一除锈涂漆一支吊架制作一支吊架安装一立管安装一报警阀、监控阀、水流指示器安装f支管安装管道试压、冲洗一防火箱、环卫器具安装f系统试压、冲洗一管道保温、报警阀配件、消火栓配件、洒水装置安装一系统供水一联动测试。5、给排水施工方法：
3、平行流、立体交叉、大面积预制。6、支吊架系统安装加工各种支架前，先画大样图。支架和吊架的切割和打开由磨床和台钻完成。严禁电焊、气焊切割和开口。安装前必须进行除锈、防腐处理。在承重结构上，严禁埋设在烧结多孔砖墙上，形式和安装方法应按国家标准施工。7、套管安装穿过混凝土外墙和水池的管道应安装防水套管。具体方法参照国标S312H型HI型，高程和坐标必须准确，必须牢固，不得移位。穿过地板的套管为普通套管，上端应高于地面20mm,下端与地板平齐，穿过内壁的套管两端与饰面齐平。8、管道安装管道安装时可集中预制，然后用倒链吊装。供水系统采用三型聚丙烯(PPR)环保供水材料。小于或等于DN50的管径采用热熔连
4、接，大于DN50的管径采用法兰连接。消防喷淋系统采用镀锌钢管，大于DN100的管径采用法兰连接及二次镀锌处理，小于DNlOO的管径采用螺纹连接。-3个带扣；管道焊接严格按照规范要求进行。焊接前应清除焊接接头上的浮锈、污垢和油脂。当管道壁厚82时，坡口4mm应在焊接接头处做坡口。规范规定焊缝无空洞、裂纹及明显的球瘤、夹渣及气孔等缺陷，焊接波形均匀。自动喷水管的直径必须通过缩径头和缩径三通、四通、异径弯头来减小。螺纹连接处的外露螺纹应涂两层除锈漆。焊接法兰时，先将管子插入法兰，焊接2-3个点，然后用方尺对准后再焊接。法兰应在两侧焊接。内焊缝不得突出法兰盖，法兰连接应平行并紧贴管子中心线，螺栓应露出
5、螺母，不得大于管径的1/2螺栓。排水管1.Om采用铸铁管夹连接，1.Om上排水管采用UPVC塑料管,带承插口和承插口胶。立管每层应设置膨胀节和固定支架，水平管道应每2-设置一个膨胀节4mo管道插入膨胀节的安装位置和深度应符合施工规范。管支吊架应使用UPVC管材专用管夹。如果在特殊部位使用角钢支架，则必须增加橡胶垫和U型夹塑料管等保护措施。排水管的横管和支管，横管与竖管连接采用45三通，竖管与排放管端部连接采用45弯头。排水管的坡度应符合有关规定。同一管道井中的立管不分系统同时安装，管道布放、布放均匀。安装方法按正常安装方法进行。排水管通风管采用铸铁管，与UPVC管的连接参照标准图集。9、阀门安
6、装所有阀门必须逐一进行抗压强度和密封性测试，确保无泄漏，安装位置、进出口方向正确，连接牢固、严密，方位合理，表面平整。干净，开口灵活。10、管道试压管道试压分层、分段进行。试验压力按设计要求。压力测试介质为自来水。用电动压力泵注水。放完空气后，停止加压泵，用手动加压泵慢慢加大，检查工作压力是否有泄漏。如果没有泄漏，继续加压至试验压力。IOmin内压降不超过0.5kgfcm2,然后降至工作压力目测。无渗漏或不渗漏为合格。完成后冲洗管道，并做好试压记录。11 .闭水试验雨水系统和污水系统的隐蔽或埋地部分应进行闭水试验。灌水高度不应低于底层地面。加水时，停15分钟，再加水5分钟。如果液位不下降，则为
7、合格。.12 .传球测试雨水管和污水管的地上部分应进行球通过试验。在传球之前，必须进行过水测试。试验程序自上而下进行，无渗漏、堵塞为合格。传球所用球的直径为排水管直径的四分之三。球通过试验时，应将球放入排水立管顶部，并在管道内注入一定量的水，使球顺利流出。传球试验中如遇堵塞，应识别位置清除，无效应返工。球通过测试完成后，应制作测试记录，并纳入质量保证数据以进行验证。13、防火箱的安装螺栓口朝外，阀门中心离地1.Im,140mm允许100mm偏差20m为5mm14 .喷嘴安装规格、型号、工作温度应符合设计要求，安装保护面积、喷嘴间距及与墙、柱的距离应符合规范要求。喷头两翼的方向要成一排，装修时要
8、紧贴天花板。安装喷嘴应使用专用扳手，填料应使用聚四氟乙烯胶带，以防止损坏和污染天花板。15、报警阀的安装报警阀应设在明显且易于操作的位置。离地面的高度应该Im差不多。报警阀处地面应有排水措施，环境温度不低于+。报警阀应按产品说明书和设计要求进行组装。5。C启闭指示装置，使阀门工作在常开状态；液压警铃的安装高度不得超过报警阀的高度2.Onu16、检查口安装立管上每两层设置一个检查口，但必须设置在卫生洁具的最低层和最高层，其高度一般为从地面到检查口中心的高度LOn1。17 .管道冲洗管道冲洗系统的划分与试压相同。冲洗顺序是低区在前，高区在后的顺序。冲洗水进出水口水质与目测一致。18 .系统调试消防
9、系统调试：打开消防水泵，将水倒入管道，最后从排气阀排出空气。水满后，继续加压至设计压力。所有的洒水喷头必须严密，不得漏水。最后，它可以用于调试使用功能。水从终端测试装置中排出。消防泵会因压力降低而自动报警，并启动泵。如果消防泵符合要求，压力会自动停泵，系统合格。消火栓喷水试验：消火栓的射流试验应在系统最不利的点进行。打开消防水泵，在最不利的位置打开消火栓并安装水管，将水枪引至屋顶雨水入口，打开消火栓阀门喷水，并在出口处填充水柱的水枪8m。给排水系统调试：按设计要求调整水泵工作压力，检查各水点的水流量，保持一定的运行压力，确保各水点压力满足运行要求，灵活打开各管路阀门，无泄漏。排水管道应按规范进行排水负荷试验，每根排水立管承担的排水配水点总数应打开至1/3,并能全部排出。流畅的流动是合格的。联动测试：消火栓和自动喷水系统配合电动进行联动测试。其自动喷水系统和消火栓系统由管道确定调试方案，主运行，火警由弱电提出，主运行。
