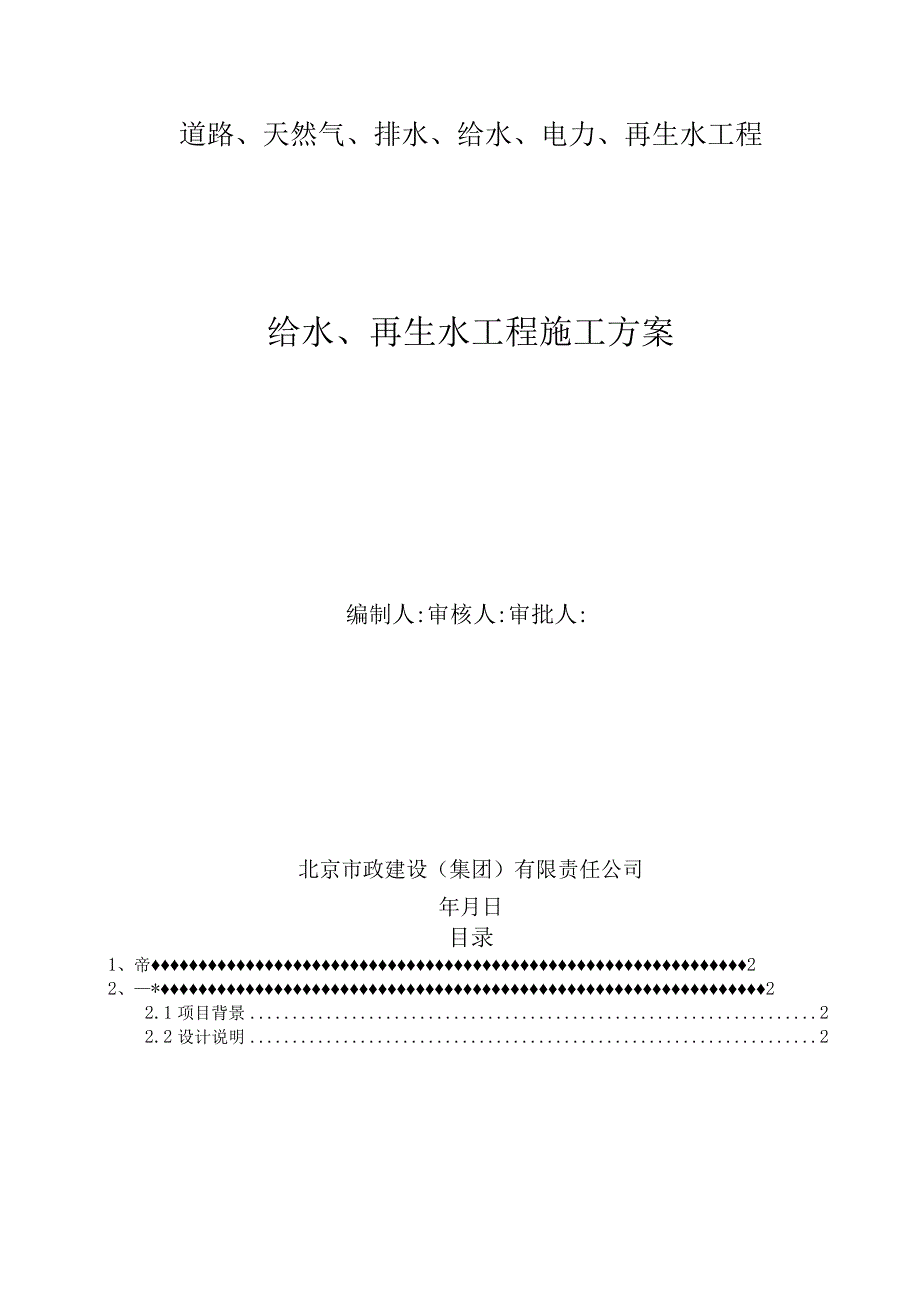

1、道路、天然气、排水、给水、电力、再生水工程给水、再生水工程施工方案编制人:审核人:审批人:北京市政建设(集团)有限责任公司年月日目录1、帝22、*22.1项目背景22.2设计说明23、工程地质24、施工准备44. 1技术准备工作45. 2劳动力组织准备46. 3机械准备47. 4材料准备44. 5生产准备55、施工方法55. 1施工测量放线65. 2沟槽开挖78. 3管道基础954105.511115.6y125.7井室砌筑125.8沟槽回填135.9水压试验145.10冲洗消毒166、冬季施工措施166.1冬施施工组织机构166.2施工准备176.3施工工艺要求187、质量保证措施228、安

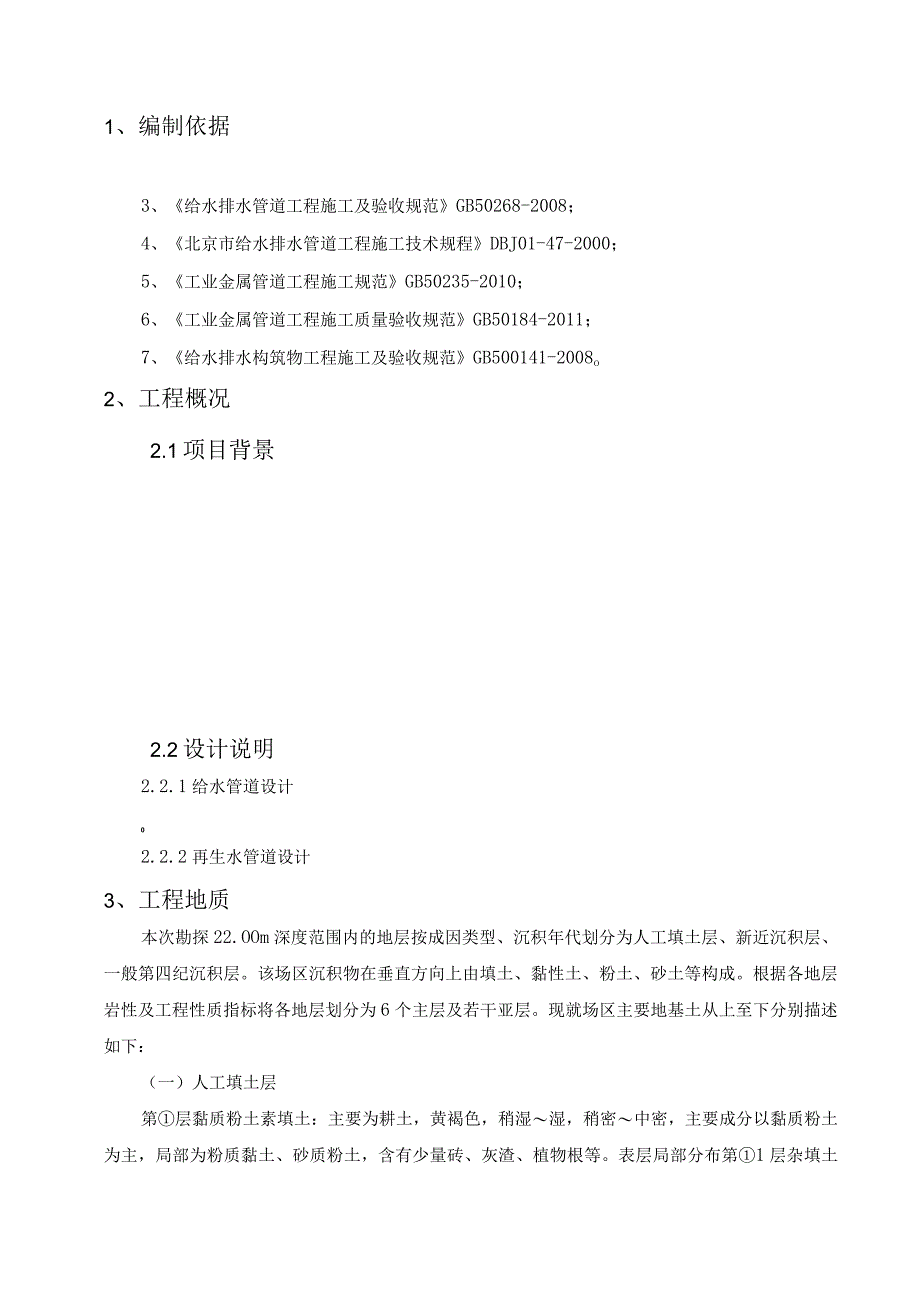

2、全施工保证措施239、文明施工保证措施251、编制依据3、给水排水管道工程施工及验收规范GB50268-2008;4、北京市给水排水管道工程施工技术规程DBJ01-47-2000;5、工业金属管道工程施工规范GB50235-2010;6、工业金属管道工程施工质量验收规范GB50184-2011;7、给水排水构筑物工程施工及验收规范GB500141-2008o2、工程概况2.1项目背景2.2设计说明2.2.1给水管道设计02.2.2再生水管道设计3、工程地质本次勘探22.OOm深度范围内的地层按成因类型、沉积年代划分为人工填土层、新近沉积层、一般第四纪沉积层。该场区沉积物在垂直方向上由填土、黏性

3、土、粉土、砂土等构成。根据各地层岩性及工程性质指标将各地层划分为6个主层及若干亚层。现就场区主要地基土从上至下分别描述如下:(一)人工填土层第层黏质粉土素填土:主要为耕土,黄褐色,稍湿湿,稍密中密,主要成分以黏质粉土为主,局部为粉质黏土、砂质粉土,含有少量砖、灰渣、植物根等。表层局部分布第1层杂填土夹层或透镜体。第1层杂填土:杂色,湿,稍密中密,以建筑垃圾、砖块、石子为主。含硬杂质大于25%,局部生活垃圾。本夹层层厚0.502.30m,层底标高介于29.3432.22m之间。本层综合层厚0.703.30m,层底标高介于28.3831.82m之间。(二)新近沉积层第层粉质黏土:黄褐色,可塑,很湿

4、,含云母、氧化铁,局部夹腐殖质等。本层夹1层砂质粉土黏质粉土夹层或透镜体。第1层砂质粉土黏质粉土:以黏质粉土为主。黄褐褐黄色,中密密实,稍湿湿,含云母、氧化铁及有机质等。本层综合层厚3.30-6.80m,层底标高介于22.7827.32m之间。(三)一般第四系沉积层第层砂质粉土、黏质粉土:以黏质粉土为主。褐黄色,中密密实,稍湿湿,含云母、氧化铁等。本层局部夹1层粉质黏土、2层粉砂夹层或透镜体。第1层粉质黏土:褐黄色,可塑硬塑,很湿,含云母、氧化铁等。第2层粉砂:褐黄色,湿,中密密实,含长石、石英、云母等。本层综合层厚1.606.60m,层底标高介于18.4423.29m之间。第层粉砂:褐黄色,

5、湿,中密密实,主要成分为长石、石英、云母。本层层厚0.603.50m,层底标高介于18.812214m之间。第层黏质粉土粉质黏土:以粉质黏土为主,褐黄色,湿很湿,可塑硬塑(粉质黏土)中密密实(黏质粉土),含云母、氧化铁。本层夹1层砂质粉土、2层重粉质黏土、3层粉砂夹层或透镜体。第1层:砂质粉土:褐黄色,湿,密实,含云母、氧化铁等。第2层重粉质黏土:褐黄色,很湿,硬塑,含云母、氧化铁。局部黏土。第3层粉砂:褐黄色,湿,中密密实,含长石、石英、云母等。本层可见综合层厚5.008.70m,可见层底标高介于12.3115.87m之间。第层粉细砂:褐黄色,很湿,密实,主要成分为长石、石英、云母。本层夹1

6、层砂质粉土夹层或透镜体。第1层:砂质粉土:褐黄色,湿,密实,含云母、氧化铁等。第2层粉质黏土:褐黄色,很湿,硬塑,含云母、氧化铁等。本次勘察在钻探深度22.0米范围内未钻穿本层。本次勘察期间,在钻探深度22.Om范围内未见到地下水出现。受大气降水、人类生活、管道渗漏、建筑活动以及地表水的渗漏等影响,本场地浅部地层中局部可能会分布有上层滞水。本工程开挖深度为4米以内,故可不考虑该场地地下水对本工程影响。4、施工准备1. 1技术准备工作组织所有管理及施工技术人员,认真熟悉图纸,学习有关规范、标准及工艺操作规程,了解本工程设计意图、施工特点和特殊工序要求。与甲方联系召开施工配合会及设计交底会。测量人

7、员做接桩工作,技术、试验及其他管理人员及时到位完成各项准备工作,根据计划安排提出工程用料计划,施工机具计划,明确各类物资进场时间,做好材料试验、报验及厂家资质审查,通过后及时进行采购工作。4. 2劳动力组织准备根据本工程的特点,为了有效地组织施工,保证工程的顺利进行,我公司抽调有经验、会管理的精干力量组成本工程项目经理部,并在全公司范围内挑选优秀的专业队伍进场。根据工期要求,按劳动力计划及劳动力进场时间,如期完成人员准备工作。5. 3机械准备1、大型机械:300挖掘机2台;50装载机2台;欧曼自卸运土车10辆;洒水车2辆;2、小型机械:蛙式打夯机4台;2T手拉葫芦4个;汽油夯4台;水泵4台;水

8、龙带300米。6. 4材料准备1、确定材料厂家之前,要选用至少三个厂家,组织建设单位、监理单位、设计单位、施工单位对厂家进行实地考察,根据厂家规模和生产供应能力及在北京市建委是否备案进行筛选,最后确定本工程选用的厂家。2、管材选用经过监理工程师签认后的厂家材料。管材进场要有产品合格证书和厂家生产资质。3、所用产品及管件要符合规范及有关国家规定。4、施工沟槽安全防护用1.5米长和6米长钢管和安全防护绿网,要随工程需要进场。5、土方堆放地点苫盖用防尘网,随工程需要进场。4.5生产准备1、组织现场调查,并摸清影响本工程的地上、地下障碍的数量、位置情况,组织施工人员进场。2、三通一平及临设的搭建工作。

9、3、做好土方的挖、运、填、弃及平衡使用的准备工作。5、施工方法施工前,根据设计图纸和施工方案的要求,将施工区域内的地下、地上障碍物清除完毕。各种现状管线已改移或加固,对暂未处理的地下管线及危险地段,做好明显标志。施工区域内供水、供电、临时设施满足土方开挖要求,道路平整畅通。做好土方开挖机械、运输车辆及各种辅助设备的维修检查和进场工作。5.1施工测量放线1、测量放线规定要求 全站仪、经纬仪、水准仪、盒尺、钢卷尺等测量器具送交国家检测单位进行检测,并根据计量法规定定期检测和校验,确保仪器精确度符合要求。 施工测量的原则是“以大定小,以长定短,以高精度控制低精度,先整体后局部”。对建设单位提供的管道

10、走向坐标、高程进行复测,平面控制点复测用附合导线测量方法进行。高程控制点复测采用附合水准测量或三角高程测量方法。复测的技术要求不应低于原来控制桩的测量精度等级。如发现问题,应及时与业主及原始测量单位研究解决,复测合格后及时向监理工程师或业主提交复测报告,使复测成果得到确认后方可进入下道工序施工。开挖过程测量:开挖过程中,测量人员必须对中线、高程、坡度、沟槽下口线、槽底工作面宽度等进行检测,并在人工清底前测放高程控制桩。人工清底后测量:沟槽验底后,采用极坐标方法或依据定位控制桩,使用经纬仪投点法向槽底投测管线中线控制桩,采用水准测量或钢尺悬吊法将地面高程引测至沟槽底。井室开挖测量:井室开挖与沟槽

11、开挖同时进行,根据井室桩号坐标及控制点坐标,采用极坐标方法测放结构中心位置,依设计或相应图集测放结构开挖上口线及开挖高程控制桩,同时进行栓桩。2、施工测量依据图纸及施工规范要求测量人员撒出沟槽上口线,施工放线完毕之后进行开挖,为避免所开挖的土方对沟槽边坡造成过大的外界荷载,将所开挖的出的土方及时外运,将可回填土方运至不远处,以备回填沟槽之用。管线基础测量:检验基底后对管线中线桩及设计基础宽度进行测量,测放出管线基础结构宽度同时测量管线基础高度,订高程控制桩。管线基础施工后复测基础中线偏差、高程。管线安装测量:管道基础施工后恢复中线,根据不同管线结构形式及附属设施分别进行安装放线,管道安装完成后

12、对管道顶标高进行复测。回填过程测量:根据设计要求或规范规定测放回填土不同区域及分层高程控制桩,标出每层回填土压实厚度。3、应注意的问题必须坚持测量复核制度,测量复核合格后方可施工。内业计算必须由两人独立计算、互相复核。永久施工控制点,必须埋设在施工变形区以外,如管线施工采取降水,永久控制点必须远离降水区。在阳光下测量时,仪器应在测伞下支设,防止因脚架受热不均而使仪器偏移,造成测量不准。雨期施工必须加强对控制点的复测,以便及时发现控制点是否有变动。5.2沟槽开挖1、沟槽开挖边坡以不造成滑坡塌方为准,确保沟槽安全,当沟槽土质较差时,开挖边坡可适当调整加大。实际开挖边坡可根据现场条件和土质情况进行调

13、整。根据现场的土质,深度2米以内采用1:0.33进行放坡,深度大于2米的沟槽采用1:0.5进行放坡。见下图:2、开挖要求(1)土方开挖严格按沟槽放坡线、基底设计宽度及施工作业面宽度线施工。(2)沟槽开挖放坡按1:0.5放坡,在开挖过程中如遇到软弱土层应加大放坡系数。(3)当基槽土方开挖至设计标高20Cm以上时,采用人工进行清理,避免扰动地基持力层,施工时严格控制基底面标高。开挖后,要保持基底干燥,表面平整,基底坡度符合设计图纸要求。(4)土方开挖过程中,严禁施工人员在机械回转半径范围内,施工人员清理基坑时,机械远离开挖面处,防止机械的振动造成土方塌方。(5)沟槽开挖完成后及时通知有关部门进行验

14、槽,若遇到软弱地基时,应先通知监理工程师及业主和质检单位进行现场洽商处理。(6)在管线密集部位采用人工突击开挖,开挖时必须小心,用铁锹轻轻挖掘,不得使用机械,以保证不损坏地下管线。根据图纸信息和实地勘探资料,确定管线大概位置,然后通过开挖探坑,找出浅埋地下管线,确定管线位置前施工区域内不得堆放各种物资、设备,各种车辆机械不得驶入本区域。探坑开挖必须使用人工。(7)管线开挖必须采用人工开挖,作业前进行技术交底,避免野蛮施工。需要保护、加固处理的管线必须全部挖出暴露,不得遗漏;需要改线、废除的管线情况全部或部分挖出。沟槽宽度及深度要满足线缆保护的需要;挖出暴露的管线、电缆不得悬空,及时做好临时支撑同时要做好沟槽内排水措施,开挖设临时排水沟、集水坑等,降雨后立即组织排水。管道底部开挖宽度为Da(管外径)+2bl,管道一侧工作面宽度应符合下表。管道的外径Dtt(mm)管道一侧工作宽度(bmm)Da500300500Da100040
