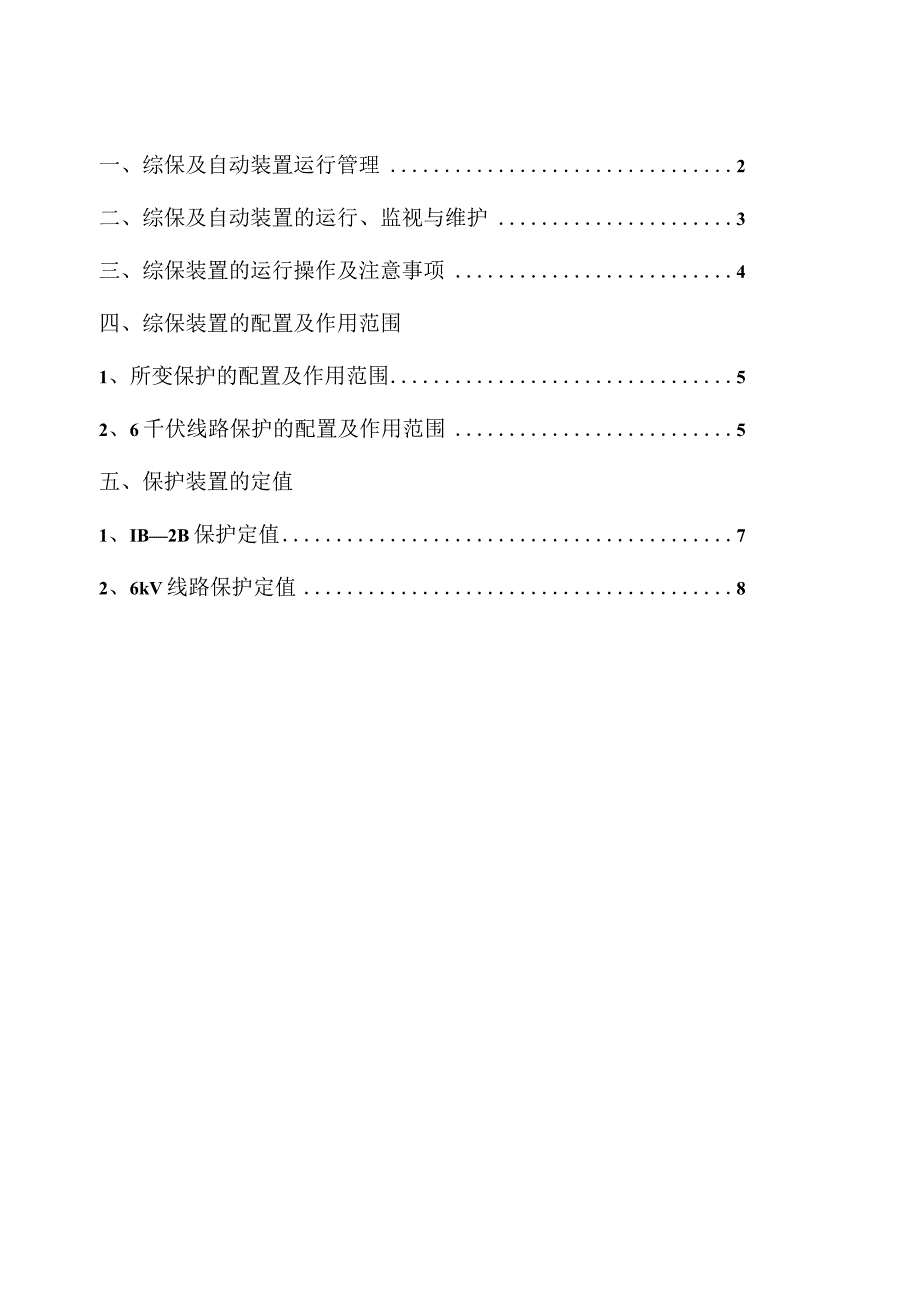

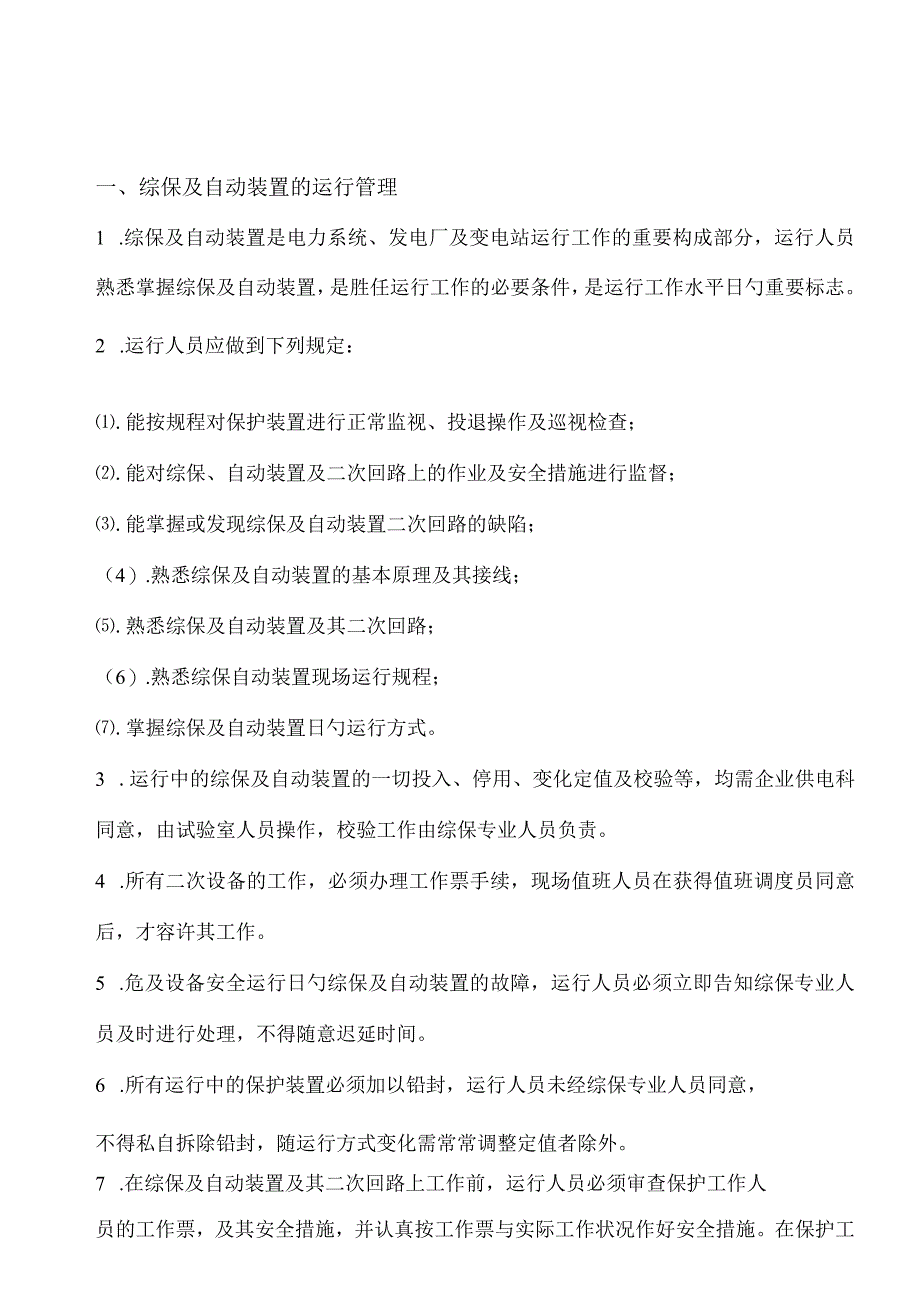

1、一、综保及自动装置运行管理2二、综保及自动装置的运行、监视与维护3三、综保装置的运行操作及注意事项4四、综保装置的配置及作用范围1、所变保护的配置及作用范围52、6千伏线路保护的配置及作用范围5五、保护装置的定值1、IB2B保护定值72、6kV线路保护定值8一、综保及自动装置的运行管理1 .综保及自动装置是电力系统、发电厂及变电站运行工作的重要构成部分，运行人员熟悉掌握综保及自动装置，是胜任运行工作的必要条件，是运行工作水平日勺重要标志。2 .运行人员应做到下列规定：.能按规程对保护装置进行正常监视、投退操作及巡视检查；.能对综保、自动装置及二次回路上的作业及安全措施进行监督；.能掌握或发现综
2、保及自动装置二次回路的缺陷；（4）.熟悉综保及自动装置的基本原理及其接线；.熟悉综保及自动装置及其二次回路；（6）.熟悉综保自动装置现场运行规程；.掌握综保及自动装置日勺运行方式。3 .运行中的综保及自动装置的一切投入、停用、变化定值及校验等，均需企业供电科同意，由试验室人员操作，校验工作由综保专业人员负责。4 .所有二次设备的工作，必须办理工作票手续，现场值班人员在获得值班调度员同意后，才容许其工作。5 .危及设备安全运行日勺综保及自动装置的故障，运行人员必须立即告知综保专业人员及时进行处理，不得随意迟延时间。6 .所有运行中的保护装置必须加以铅封，运行人员未经综保专业人员同意，不得私自拆除

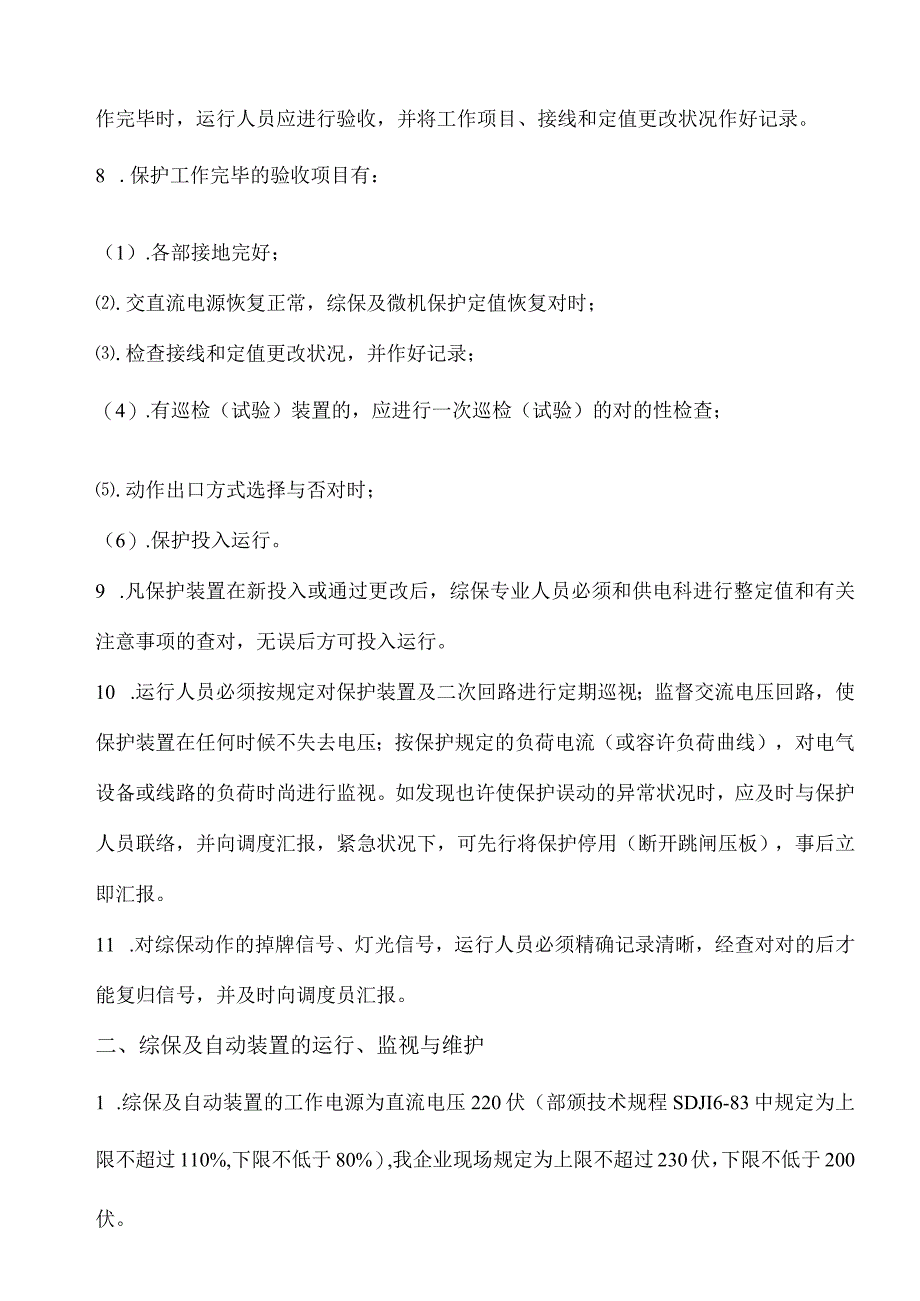

3、铅封，随运行方式变化需常常调整定值者除外。7 .在综保及自动装置及其二次回路上工作前，运行人员必须审查保护工作人员的工作票，及其安全措施，并认真按工作票与实际工作状况作好安全措施。在保护工作完毕时，运行人员应进行验收，并将工作项目、接线和定值更改状况作好记录。8 .保护工作完毕的验收项目有：（1）.各部接地完好；.交直流电源恢复正常，综保及微机保护定值恢复对时；.检查接线和定值更改状况，并作好记录；（4）.有巡检（试验）装置的，应进行一次巡检（试验）的对的性检查；.动作出口方式选择与否对时；（6）.保护投入运行。9 .凡保护装置在新投入或通过更改后，综保专业人员必须和供电科进行整定值和有关注意
4、事项的查对，无误后方可投入运行。10 .运行人员必须按规定对保护装置及二次回路进行定期巡视；监督交流电压回路，使保护装置在任何时候不失去电压；按保护规定的负荷电流（或容许负荷曲线），对电气设备或线路的负荷时尚进行监视。如发现也许使保护误动的异常状况时，应及时与保护人员联络，并向调度汇报，紧急状况下，可先行将保护停用（断开跳闸压板），事后立即汇报。11 .对综保动作的掉牌信号、灯光信号，运行人员必须精确记录清晰，经查对对的后才能复归信号，并及时向调度员汇报。二、综保及自动装置的运行、监视与维护1 .综保及自动装置的工作电源为直流电压220伏（部颁技术规程SDJI6-83中规定为上限不超过110%
5、,下限不低于80%）,我企业现场规定为上限不超过230伏，下限不低于200伏。2 .合闸电源的）直流电压应不小于240伏，不超过260伏。3 .装置交直流电源供电正常，无异常故障指示灯点亮；4保持综保装置盘面清洁无灰尘、无蜘蛛网,盘柜门关闭严密。5.综保及自动装置的巡视检查项目有：应投入运行的装置拨码开关及连片与否在投入位置，应退出时装置拨码开关及连片与否在切除位置；动作出口方式与否对时，即切换片QP位置与否对时（作用于跳闸或发信号）；综保定值指示值与否对的；综保外观检查无损坏现象；各综保接线有无烧损、接触不良或松脱现象；盘后端子排接线有无松脱现象；各元件的实际工作状态与否对的；指示灯位置指示
6、与否对的，音响信号与否正常。三、综保装置的运行操作及注意事项1.在设备的操作电源小保险给上的前提下，投入保护装置对应拨码开关及连片LP,该保护装置即投入运行；切除拨码开关或连片LP,该保护即退出运行。2保护出口切换片QP切至上面接线柱与之相连，该保护出口作用于跳闸；切换片QP切至下面接线柱与之相连，该保护出口仅作用于发信号。3 .连片LP、切换片QP的操作应精确无误的对应于需要操作的保护装置。.连片LP、切换片QP投切操作后均应上紧固定螺栓，不能松脱成任意摆动。1.P切除后向下垂直紧固，QP切除后横向紧固。4 .运行方式变化需要更改保护定值时，由综保专业人员完毕，综保专业人员应向企业查对更改后
7、定值与否对的。5 .更改保护定值时，应查对该保护所对应的综保或综保装置，必须对时无误。6 .更改定值操作时必须先打开需要更改定值的所有综保壳盖或综保装置，依次进行定值更改，经检查定值更改对的无遗漏后，再逐一盖好。7 .线路停电操作时，应进行开关分闸操作；线路送电操作时，应在线路开关合闸送电正常后再进行操作。四、综保装置的配置及作用范围1、所变压器保护的配置及作用范围保护名称保护范围动作成果备注重瓦斯保护所变内部线圈相间、匝间短路故障；所变内部各接线端烧损故障。IB差动跳6109,2B差动跳6110开关变压器的主保护；以变压器内部故障时产生的瓦斯气体压力启动装置到达保护目的。6KV侧复合电压过流
8、6KV绕组及相连的母线及电气设备对称和不对称短路故障此保护t动作跳6109或6110开关。方向指向6kV母线。6千伏侧设一套.所变通风变压器温度升高此保护动作于发信号同步启动所变冷却风扇。轻瓦斯负荷电流大、油质劣化、绝缘减少所产生少许瓦斯气体。发故障信号同步启动所变冷却风扇。2、6千伏线路保护的配置及作用范围保护名称保护范围动作成果备注电流I段保护各分支线路多种短路故障。保护动作跳开出口开关副机主保护电流In段保护各分支线路多种短路故障。保护动作跳开出口开关副机后备保护五、保护装置的定值1、IB2B保护定值IB、2B所变压器保护定值保护型号LEP-MTP-2023综保保护测控装置定值名称新用定
9、值备注所变差动CT:100/5制动系数Kz/IB此保护动作跳6109开关。2B此保护动作跳6110开关。二次谐波制动比Nec/差动速断电流倍数Isd/差流警告定值ICt/拐点制动电流Ires/零序电压定值3Uodz/所变复合电压过流CT：100/5低电压ULdZ/IB此保护t动作跳6109开关。t过负荷动作发信号。2B此保护t动作跳6110开关。t过负荷动作发信号。负序电压u2g,dz/过流定值LdZ75延时t30.5S闭锁调压4.4At2/所变通风CT：100/5Ig.dz/此保护动作启动风扇并发信。t/瓦斯保护重瓦斯动作跳闸（跳各侧）轻瓦斯动作于发信2.6kV线路保护定值变电站：线路名称：
10、6kv圣佛线1Ct变比：600/5保护型号：LEP-MTP-2023开关编号：6101Pt变比：6/0.1序号名称新用定值序号名称新用定值1控制字一/2控制字二/3电流I段15A4电流11段/5电流HI4A6零序I段电流/7电流II段时间/8零序HI段电流/9零序I段电流/10零序II段电流/11零序11I段电流/12零序I段电流/13零序H段电流/14零序HI段电流/15电流加速段/16电流加速段时间/17零序加速段电流/18零序加速段时间/19电流保护闭锁电压/20电流反时限基准电流/21电流反时限时间/22零序反时限基准电流/23零序反时限时间/24反时限指数/25过负荷电流/26过负荷
11、告警时间/27过负荷跳闸时间/28重叠闸检同期定值/29重叠闸时间/30低周减载频率/31低周减载时间/32低周减载闭锁电压/33低周减载闭锁滑差/34低压解列电压/变电站：线路名称：6kv圣佛线2Ct变比：600/5保护型号：LEP-MTP-2023开关编号：6102pt变比：6/0.1序号名称新用定值序号名称新用定值1控制字一/2控制字二/3电流I段15A4电流II段/5电流HI4A6零序I段电流/7电流11段时间/8零序11I段电流/9零序I段电流/10零序11段电流/11零序In段电流/12零序I段电流/13零序11段电流/14零序Hl段电流/15电流加速段/16电流加速段时间/17零
12、序加速段电流/18零序加速段时间/19电流保护闭锁电压/20电流反时限基准电流/21电流反时限时间/22零序反时限基准电流/23零序反时限时间/24反时限指数/25过负荷电流/26过负荷告警时间/27过负荷跳闸时间/28重叠闸检同期定值/29重叠闸时间/30低周减载频率/31低周减载时间/32低周减载闭锁电压/33低周减载闭锁滑差/34低压解列电压/变电站：线路名称：6kv中央空调ICt变比：100/5保护型号：LEP-MTP-2023开关编号：6103Pt变比:6/0.1序号名称新用定值序号名称新用定值1控制字一/2控制字二/3电流I段30A4电流11段/5电流In66零序I段电流/7电流11段时间/8零序HI段电流/9零序I段电流/10零序II段电流/11零序In段电流/12零序I段电流/13零序11段电流/14零序In段电流/15电流加速段/16电流加速段时间/17零序加速段电流/18零序加速段时间/19电流保护闭锁电压/20电流反时限基准电流/21电流反时限时间/22零序反时限基准电流/23零序反时限时间/24反时限指数/25过负荷电流/26过负荷告警时间/27过负荷跳闸时间/28重叠闸检同期定值/29重叠闸时间/30低周减载频率/31低周减载时间/32低周减载闭锁电压/33低周减载闭锁滑差/34低压解列电压/变电站：线路名称：6kv中央空
