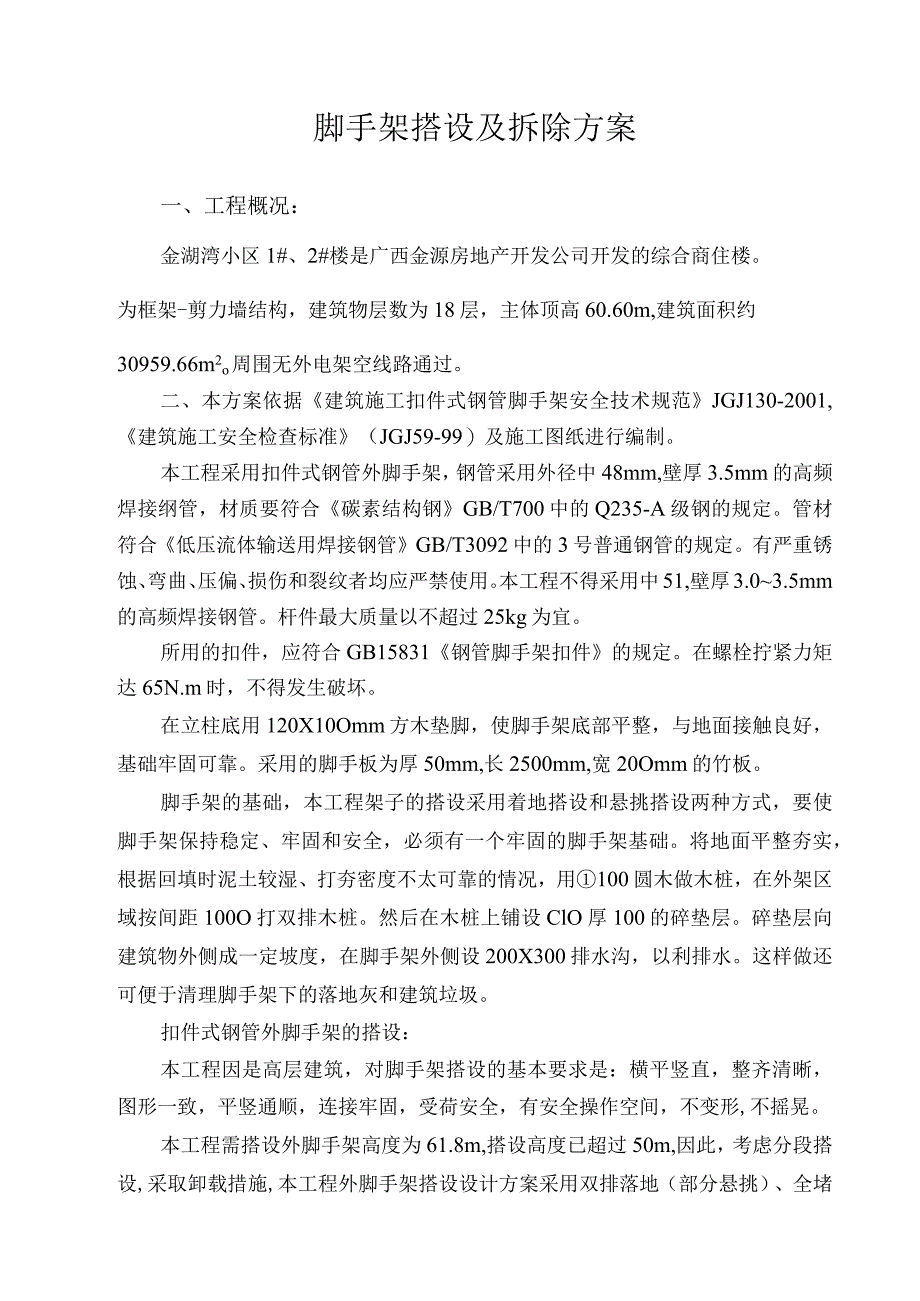

1、脚手架搭设及拆除方案一、工程概况：金湖湾小区1#、2#楼是广西金源房地产开发公司开发的综合商住楼。为框架-剪力墙结构，建筑物层数为18层，主体顶高60.60m,建筑面积约30959.66m2o周围无外电架空线路通过。二、本方案依据建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001,建筑施工安全检查标准（JGJ59-99）及施工图纸进行编制。本工程采用扣件式钢管外脚手架，钢管采用外径中48mm,壁厚3.5mm的高频焊接纲管，材质要符合碳素结构钢GB/T700中的Q235-A级钢的规定。管材符合低压流体输送用焊接钢管GB/T3092中的3号普通钢管的规定。有严重锈蚀、弯曲、压偏、损伤和裂纹
2、者均应严禁使用。本工程不得采用中51,壁厚3.03.5mm的高频焊接钢管。杆件最大质量以不超过25kg为宜。所用的扣件，应符合GB15831钢管脚手架扣件的规定。在螺栓拧紧力矩达65N.m时，不得发生破坏。在立柱底用120X10Omm方木垫脚，使脚手架底部平整，与地面接触良好，基础牢固可靠。采用的脚手板为厚50mm,长2500mm,宽20Omm的竹板。脚手架的基础，本工程架子的搭设采用着地搭设和悬挑搭设两种方式，要使脚手架保持稳定、牢固和安全，必须有一个牢固的脚手架基础。将地面平整夯实，根据回填时泥土较湿、打夯密度不太可靠的情况，用100圆木做木桩，在外架区域按间距100O打双排木桩。然后在木
3、桩上铺设ClO厚100的碎垫层。碎垫层向建筑物外侧成一定坡度，在脚手架外侧设200X300排水沟，以利排水。这样做还可便于清理脚手架下的落地灰和建筑垃圾。扣件式钢管外脚手架的搭设：本工程因是高层建筑，对脚手架搭设的基本要求是：横平竖直，整齐清晰，图形一致，平竖通顺，连接牢固，受荷安全，有安全操作空间，不变形,不摇晃。本工程需搭设外脚手架高度为61.8m,搭设高度已超过50m,因此，考虑分段搭设,采取卸载措施,本工程外脚手架搭设设计方案采用双排落地（部分悬挑）、全堵封闭脚手架，立杆纵距1500、立杆横距1050、大横杆步距1800,小横杆间距750,里立杆距墙间距350。从地面到35m采用落地式
4、搭设方案，外架与主体连接点采用刚性连接，在楼面梁内预埋16钢筋卡环,将钢管穿过卡环用扣件将钢管固定在楼地面上，从第一步大横杆开始设置，水平间距为4m,并每层均设。35m以上采用钢梁悬挑的方式搭设，钢梁采用I180槽钢，钢梁的在楼面一端用预埋的中22铁件与钢梁锚固焊牢，其位置在搭设的下一层，并在上层预埋16的钢丝绳将钢梁的另一端吊起，为安全起见，锁紧钢丝绳的扣件为三个，在悬挑钢梁架子的第三层用水平分布为4m的16钢丝绳预埋在主体结构中，用于拉起外脚手架以对外脚手架的荷载进行卸载，每两层设一道，脚手架与主体的连接点按35m以下的方式及分布进行布置。施工顺序如下：在脚手架基础完成后进行外架搭设,首步
5、脚手架高度为2000离底部200处设置一道地龙，以保持脚手架底部的整体性。底部的立柱应间隔交叉用不同长度的钢管将相邻立柱的对接接头位于不同高度上，使立柱受荷的薄弱截面错开。本工程外架搭设高度为61.8m。脚手架搭设时先立立柱，立柱架设先立里侧立柱，后立外侧立柱，立立柱时要临时固牢。临时固定可采用与建筑物结构临时连接，也可设临时斜撑。架设脚手架时，切勿单独一人操作，要防止脚手架倒塌伤人。立柱立好后，即架设大、小横杆，当线步的大、小横杆架设完毕后，即在其上铺设脚手板，做好固定件，以方便操作者上去架设第二步脚手架。同时，在立柱外侧的规定位置及时设置剪刀撑，以防止脚手架纵向倾斜。剪刀撑的设置应与脚手架

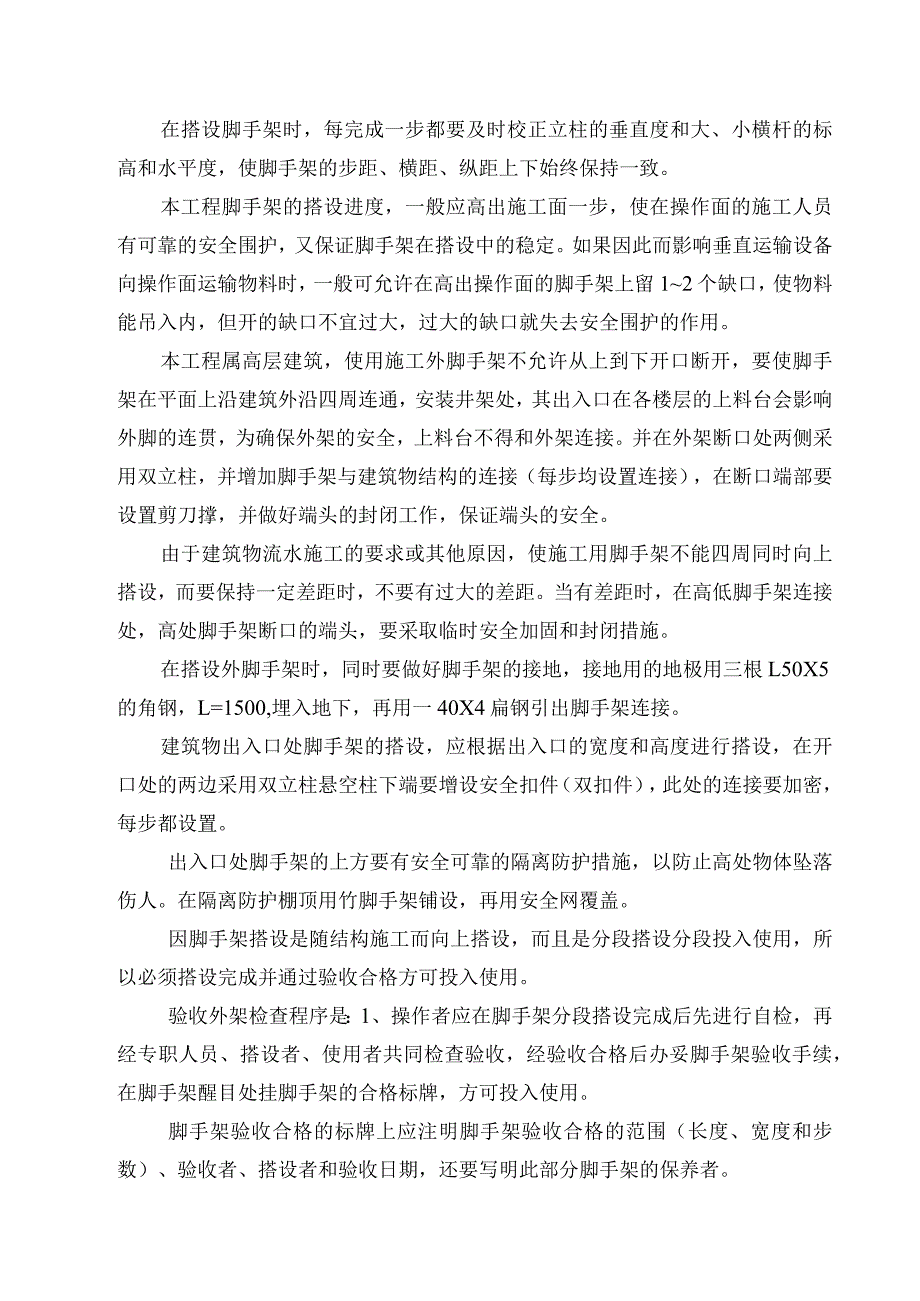

6、向上架设同步进行。脚手架的小横杆，上下步应交叉设置于立柱的不同侧面，使立柱在受荷时偏心减小。立柱接杆、扶手接长应用对接扣件，不宜采用旋转扣件。大、小横杆与立柱连接及扶手与立杆连接应采用直角扣件。剪刀撑和斜撑与立杆和大横杆的连接应采用旋转扣件。剪刀撑的纵向接长应采用旋转扣件，不宜采用对接扣件。所有扣件的紧固是否符合要求，可用力矩板手实测，要求达到4070Nm,过小则扣件容易滑移，过大则会引起扣件的铸铁件断裂。在安装扣件时，所有扣件的开口必须向外，这样可以防止闭口缝的螺栓钩挂操作者的衣裤，影响操作和造成伤亡事故。在搭设脚手架时，每完成一步都要及时校正立柱的垂直度和大、小横杆的标高和水平度，使脚手架
7、的步距、横距、纵距上下始终保持一致。本工程脚手架的搭设进度，一般应高出施工面一步，使在操作面的施工人员有可靠的安全围护，又保证脚手架在搭设中的稳定。如果因此而影响垂直运输设备向操作面运输物料时，一般可允许在高出操作面的脚手架上留12个缺口，使物料能吊入内，但开的缺口不宜过大，过大的缺口就失去安全围护的作用。本工程属高层建筑，使用施工外脚手架不允许从上到下开口断开，要使脚手架在平面上沿建筑外沿四周连通，安装井架处，其出入口在各楼层的上料台会影响外脚的连贯，为确保外架的安全，上料台不得和外架连接。并在外架断口处两侧采用双立柱，并增加脚手架与建筑物结构的连接（每步均设置连接），在断口端部要设置剪刀撑
8、，并做好端头的封闭工作，保证端头的安全。由于建筑物流水施工的要求或其他原因，使施工用脚手架不能四周同时向上搭设，而要保持一定差距时，不要有过大的差距。当有差距时，在高低脚手架连接处，高处脚手架断口的端头，要采取临时安全加固和封闭措施。在搭设外脚手架时，同时要做好脚手架的接地，接地用的地极用三根L50X5的角钢，L=1500,埋入地下，再用一40X4扁钢引出脚手架连接。建筑物出入口处脚手架的搭设，应根据出入口的宽度和高度进行搭设，在开口处的两边采用双立柱悬空柱下端要增设安全扣件（双扣件），此处的连接要加密，每步都设置。出入口处脚手架的上方要有安全可靠的隔离防护措施，以防止高处物体坠落伤人。在隔离
9、防护棚顶用竹脚手架铺设，再用安全网覆盖。因脚手架搭设是随结构施工而向上搭设，而且是分段搭设分段投入使用，所以必须搭设完成并通过验收合格方可投入使用。验收外架检查程序是：1、操作者应在脚手架分段搭设完成后先进行自检，再经专职人员、搭设者、使用者共同检查验收，经验收合格后办妥脚手架验收手续，在脚手架醒目处挂脚手架的合格标牌，方可投入使用。脚手架验收合格的标牌上应注明脚手架验收合格的范围（长度、宽度和步数）、验收者、搭设者和验收日期，还要写明此部分脚手架的保养者。在验收扣件式钢管脚手架时，要特别注意检查扣件的紧固程度，因为扣件式钢管脚手架的承载力和稳定性基本上是由扣件来保证的。因此要十分重视扣件的紧
10、固检查。扣件式钢管脚手架使用大量扣件将钢管组合而成的，如要逐步检查扣件是较为困难的，所以采用随机抽样的办法进行检查，其抽样检查数目及质量判定标准见表所示。扣件拧紧质量，抽样数目及判定标准检查项目安装扣件数量（个）抽样数量（个）合格数（个）不合格数（个）连接立柱与大横杆或剪刀撑的扣件：接长立柱、大横杆或剪刀撑的扣件。合格质量水平（AQL）150280132280-500203500120032412003200506连接小横杆与大横杆的扣件150280134280-5002065001200328120032005011对于拧紧力矩超过70Nm的扣件，必须认真检查扣件有无裂缝、变形,如果出现扣件
11、有上述弊病应将扣件调换。调上的扣件的螺栓应紧固至4070Nm认为扣件扣得越紧越好是不对的。扣件的紧固是直接关系到高层建筑施工用脚手架的安全，因此要特别注意。扣件式脚手架搭设的技术要求与允许偏差项目技术要求允许偏差检查方法地基基础表面地基土质坚实平整观察排水垫板符合技术要求立柱垂直度不积水、不晃动H/400用经纬仪或吊线及尺量间距步距偏差20mm用水平仪或水平尺柱距偏差50mm排距偏差20mm大横杆杆两端20mm同跨同一截面内的高差土IOmm扣件安装小横杆外伸长度外伸30Omm-50mm用尺量扣件螺栓4070Nm用扭力板手检查拧紧扭力矩剪刀撑斜杆与地面的倾角偏差4560用角尺检查脚手板外伸偏差对
12、接100mma150mm搭接a2100mm+50mm-Omm扣件式钢管脚手架并非验收合格后就可以一劳永逸，必须进行日常的保养和定期的全面检查和整修，才能保证其安全使用，因此必须重视脚手架的保养和整修。为了做好脚手架的保养和整修工作，对扣件式钢管架必须设置专职的保养工，负责日常检查、保养和定期的检查、整修。日常的检查和保养必须每日进行一次，定期的维护保养一般每月进行一次，如遇台风或雷雨季节应增加检查次数，在每次强风、雷雨过后都要认真检查整修后方可使用。扣件式钢管脚手架保养的内容是：1、检查脚手架的基础有无局部不均匀的下沉，排水是否畅通，有无积水，脚手架底部有无堆放杂物。2、检查脚手架的整体和局部
13、的垂直偏差，特别要注意脚手架的转角处和断口处的垂直度。如发现垂直度有异常现象，应及时加固和消除隐患。3、各类扣件的涂油和紧固。检查扣件时先检查扣件的外观，而后将扣件上的螺栓逆时针方向松几牙螺纹再涂油紧固螺栓至规定的力矩范围。4、检查脚手架板有否松动、悬挑，还要检查四角是否用铁丝扎牢，发现问题应及时纠正。5、与建筑物连接的检查，检查连接件是否齐全和完好，有无松动、移动，如因装饰施工需要移动连接件时，应通知保养工，由保养工搬动，并按规定在临近位置补足连接。6、要对外架安全网、安全隔离设施，外侧挡板、栏杆、登高设施和接地防雷等安全设施进行检查，保证这些安全设施完整、牢固，能正常发挥安全作用，如果有损
14、坏者要及时调换，如有松动应及时坚固，如发现松动和开口要及时连通。7、脚手架的开口、断口和出入口，应对该部位进行重点检查，使这些部位始终符合安全规定。8、检查脚手架的荷载情况，使其不超过设计荷载，如有超载应及时卸荷至设计荷载。还要检查脚手架上堆物是否处于安全位置和稳定状态，如发现有处于不安全位置和不稳定状态应及时纠正。止匕外，还要每日清除脚手板上的垃圾。扣件式钢管脚手架的破坏形式主要有：(1)杆件局部过度变形破坏；(2)脚手架整体失稳破坏；(3)脚手架立柱的局部失稳破坏。造成上述破坏的主要原因在于扣件式钢管脚手架没有形成为整体稳定结构；与建筑物结构的连接数量不足或连接不牢固；脚手架上部局部或整体
15、超载；脚手架基础不均匀沉降量过大。因此为了安全使用扣件式钢管脚手架，对其有下述要点：脚手架各杆件要有足够的承载能力；各连接点能合理地受力和传递力；脚手架的构造形式合理；基础有足够的承载能力，其沉降量控制在一定范围内。三、架子工程施工布置：1、施工组织机构：架子工程的施工在项目部的直接领导下，设一名主管工长负责架子工程的施工组织与协调，材料员负责组织外架材料的进场及验收。质检员负责材质的抽查和复检，安全员负责外架施工的安全监督和检查。架子作业队选择10名经特种作业培训持上岗证的架子工负责外架搭设,作业队组设队长1名，安全员1名。2、外架搭设布置：根据工程的结构特点和实际施工的需要，本工程的外架搭设采用两种方案，即采用落地式和悬挑式方案，建筑物轴及A轴外侧采用悬挑式脚手架，其余部位采用落地式脚手架，外架落在地下室顶板o3、上人斜道及安全通道的设置，上人斜道拟设在电梯井旁采光井内，采用双排钢管搭设，单跑梯段，按主体工程进度设三层上人斜道。其他楼层通过建筑内楼梯上下。在11-C
