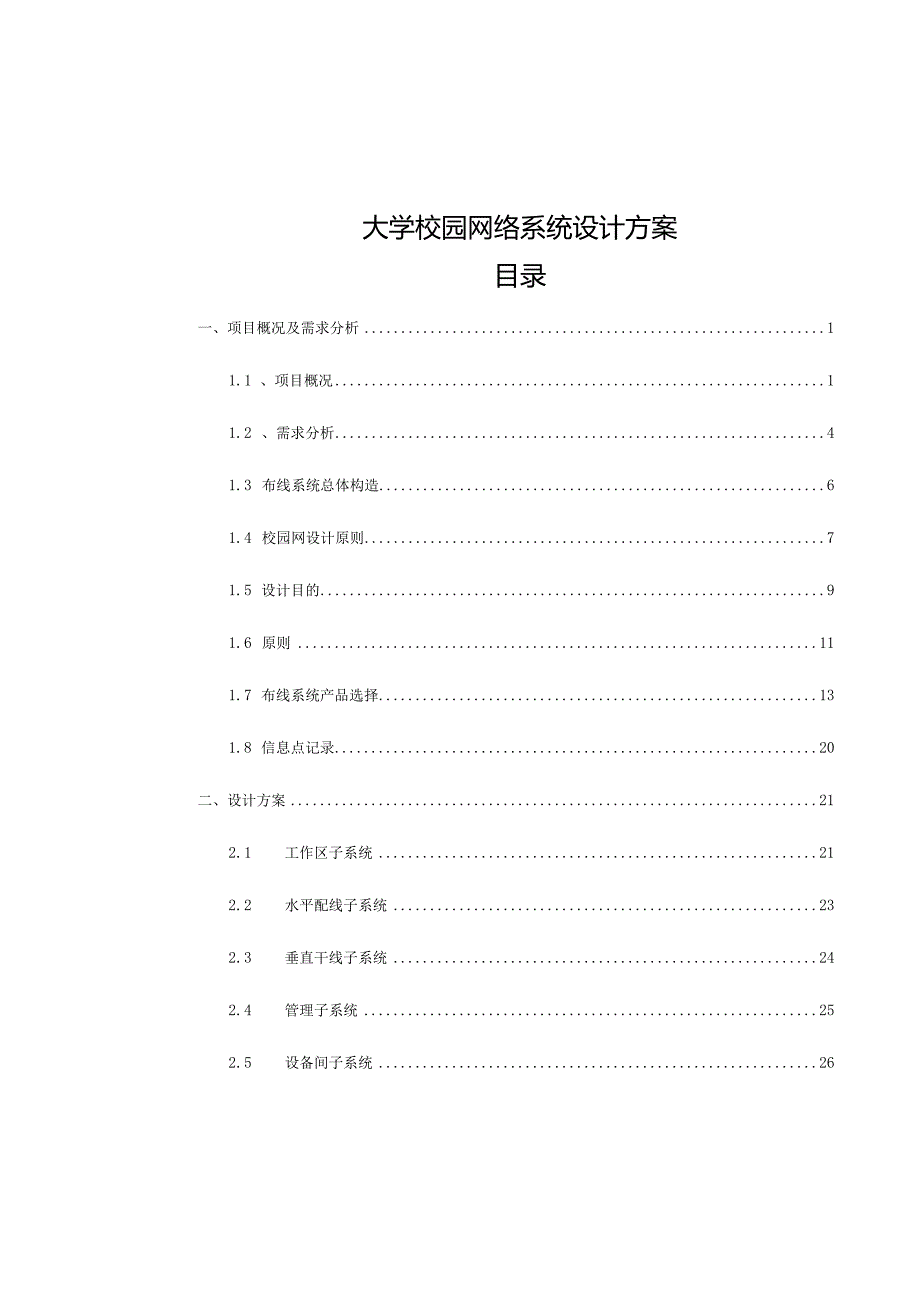

1、大学校园网络系统设计方案目录一、项目概况及需求分析11.1 、项目概况11.2 、需求分析41.3 布线系统总体构造61.4 校园网设计原则71.5 设计目的91.6 原则111.7 布线系统产品选择131.8 信息点记录20二、设计方案212.1 工作区子系统212.2 水平配线子系统232.3 垂直干线子系统242.4 管理子系统252.5 设备间子系统262.6 建筑群子系统272.7 进线间设计282.8 防护系统设计312.9 综合布线系统施工方案352.10 验收测试362.11 综合布线系统的维护管理362.12 培训、售后服务与保证其期392.13 综合布线系统材料总清单41一

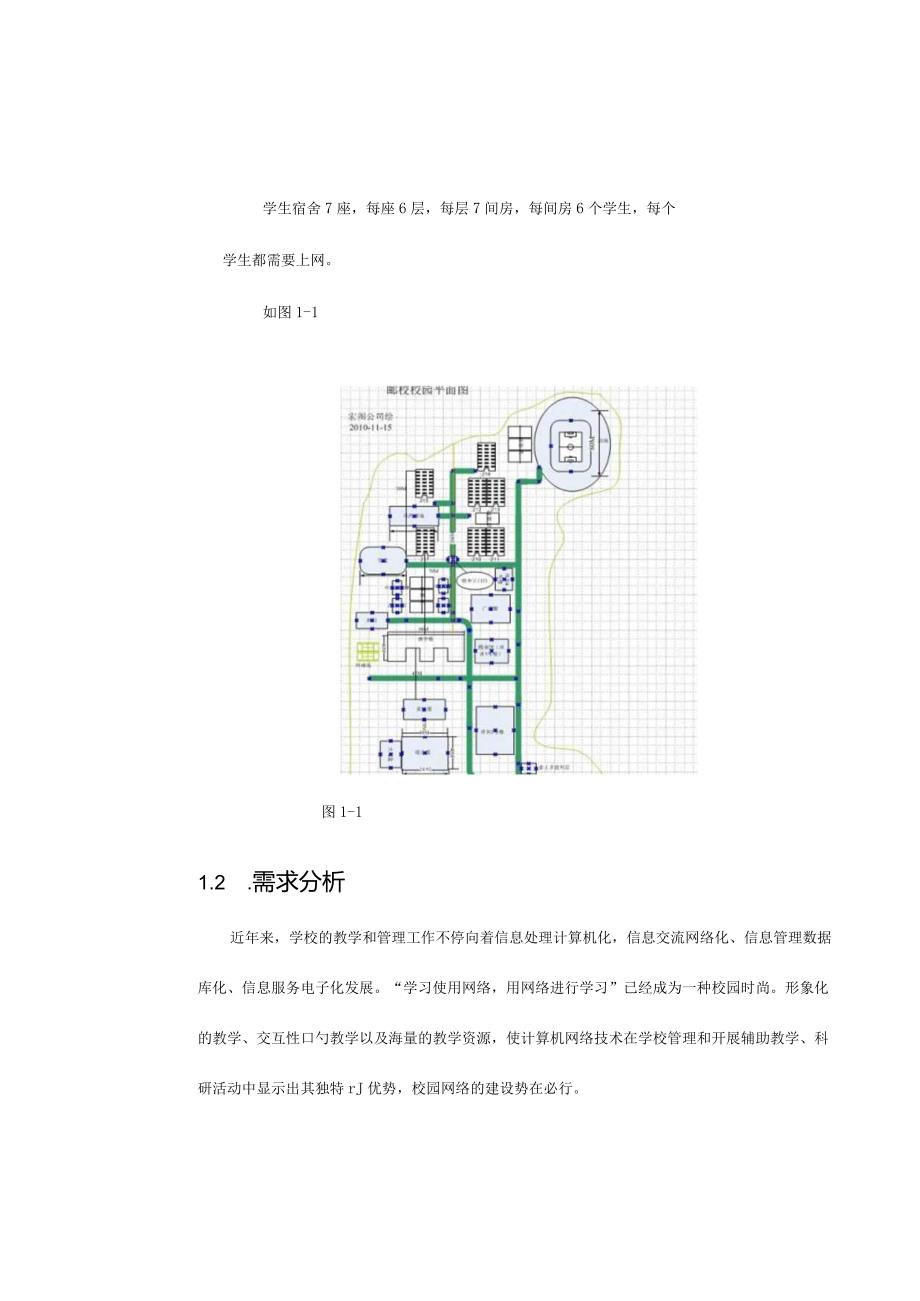

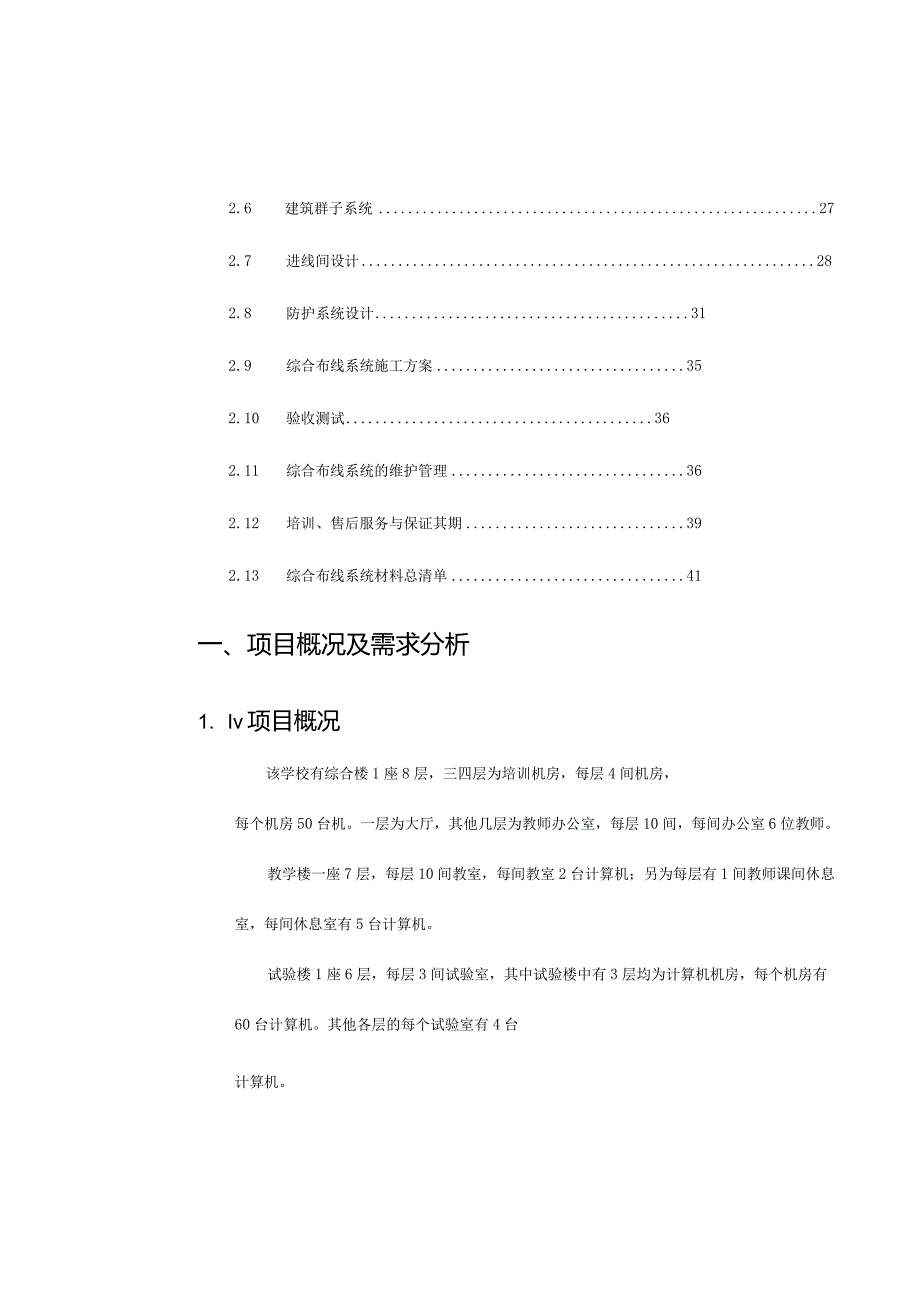

2、、项目概况及需求分析1. Iv项目概况该学校有综合楼1座8层，三四层为培训机房，每层4间机房，每个机房50台机。一层为大厅，其他几层为教师办公室，每层10间，每间办公室6位教师。教学楼一座7层，每层10间教室，每间教室2台计算机；另为每层有1间教师课间休息室，每间休息室有5台计算机。试验楼1座6层，每层3间试验室，其中试验楼中有3层均为计算机机房，每个机房有60台计算机。其他各层的每个试验室有4台计算机。学生宿舍7座，每座6层，每层7间房，每间房6个学生，每个学生都需要上网。如图1-1图1-11.2 .需求分析近年来，学校的教学和管理工作不停向着信息处理计算机化，信息交流网络化、信息管理数据库
3、化、信息服务电子化发展。“学习使用网络，用网络进行学习”已经成为一种校园时尚。形象化的教学、交互性口勺教学以及海量的教学资源，使计算机网络技术在学校管理和开展辅助教学、科研活动中显示出其独特rJ优势，校园网络的建设势在必行。校园网日勺建设是运用多种先进、成熟的!网络技术和通信技术，采用统一的网络协议（TCP/IP）,建设一种可实现多种综合网络应用的高速计算机网络系统，将各系、办公室、图书馆、宿舍通过网络连接起来，并与CERNET.INTRENET相连。建成后来的校园网，将为老师、学生提供可靠的I、高速的和可管理的网络环境,提供广泛的数据资源共享、丰富便捷的网络应用（如：实时多媒体视频/音频、网
4、络远程教学、网络会议等），提供多种网络服务（电子邮件、文献共享、信息查询等）。1.3 布线系统总体构造该学校的系统构造：，每层宿舍均有楼层配线架如图1-2图1-21.4 校园网设计原则校园网口勺设计原则为在充足考虑学校使用规定的基础上,满足整个校园网的!可靠性、先进性、实用性、可兼容及可扩展性： 可靠性：保证系统可靠运行，关键设备应有冗余。 先进性：采用当今国内、国际上最先进和成熟的计算机软硬件技术，使新建立的系统可以最大程度地适应此后技术发展变化和业务发展变化的需要。 实用性：就是可以最大程度地满足实际工作规定，是每个信息系统在建设过程中所必须考虑的一种系统性能，它是自动化系统对顾客最基本的
5、承诺。 可兼容及可扩展：在进行方案建设时，我们力争做到网络构造清晰、合理并具有扩展能力；硬件配置先进、可靠，可以满足网络及软件运行的需要；系统软件安全、可靠，界面友好，易于操作和维护。1.5 设计目的J网络规划重要考虑网络规模、网络应用、信息互换量、投资及未来的发展等原因。作为该大学的新校区的校园网，网络建设H勺目的为千兆网主干，100M互换、10M/100M自适应到桌面，并在某些数据量较大的重要场所预留千兆网接口，以便未来直接接入校园网主干互换机。100oM带宽可以保证服务器与主干互换机之间、主干互换机与各子网互换机之间信息流时畅通无阻。 网络中心设在试验楼，占用建筑面积约200平方米，内设
6、配线室、配电室、中心机房、专用空调机房、网管中心等用房，中心互换机、服务器、电源、配线设备均放在网络中心内；在学生宿舍区内设网络分中心，用于汇接各学生公寓引出的光纤，与网络中心采用单模光纤连接。 网络系统采用客户机/服务器网络体系，星形拓扑构造，100OM高速以太网。整个网络迅速、安全、可靠，并具有很好的运行性能、容错能力以及良好的扩充性和二次开发能力。1.6 原则 北美原则EIATIA568,EIA/TIA569； TSB36/40工业原则及国际商务建筑布线原则；ISO/IECIS11801；TS0/IECJTC1/SC25/WG3； ANSIFDDI/TPDDI100Mb/s； IEEE8
7、02.3uEthernet(100BasE-T)；1.7 布线系统产品选择各子网的工作组互换机均选择Cisco的Catalyst3500XL系列互换机中的3548XL和3524XLoCiscoSystemsCatalyst3500XL系列是一系列可扩展、可堆叠的10/100千兆位以太网互换机，提供最佳的性能、可管理性和灵活性以及无与伦比的投资保护。3500XL系列的关键特性：10Gbps的互换主干，最高转发速率每秒钟740万个数据包，最大转发带宽5Gbps,跨所有10/100端口提供线速性能。内置的千兆位以太网端口适合插入多种GBTC收发器，包括CiscoGigaStackGBIC、100OB
8、aseSX和100OBaseLXZLHGBICo低成本的2端口CiscoGigaStackGBIC通过在菊花链连接中提供1Gbps的连接，或者在专用的互换机到互换机连接中提供2Gbps的连接，提供广泛的I高度可配置的1堆叠和性能选项。中心互换机设计：CISCO的产品线诸多,适合千兆网主干的产品有4000系列、5000系列、6000系列、8000系列等，该大学的网络系统需要在可靠性、扩充能力等方面具有很好日勺性能,并且必须支持多层互换，4000系列具有高端口密度和很好的网络互换性能，但不能支持多层互换，因此不能满足需要；5000系列推出很早，是一种成熟稳定的产品，但其互换性能和对新型技术的兼容能
9、力要逊色某些，也不是本次校园网设计首选；6000系列从性能、技术都能满足校园网的需要，8000系列由于具有更高规定的关键企业的关键应用，对顾客而言性能价格比不如6000,因此本次设计选用6000系列作为校园网的中心互换机。6000系列中心互换机的重要性能：32Gbps的底板带宽15Mpps的多层互换6个插槽一最多240个顾客插槽支持模板8端口千兆位以太网24端口IoOFX以太网48端口10/100以太网（RJ-45）48端口10/100以太网(RJ-21或TELCO)多层互换机模块设计在网络中心选用一台Cisco6509中心互换机，配置热冗余电源一种、互换引擎一块、多层互换模块一块、8口千兆网
10、端口两块、由于互换引擎上还具有2个千兆口,因此设备具有18个可用的千兆口，主干互换机上还配置一块48端口10/100自适应端口，连接机房及本层的终端。服务器与主干互换机采用千兆网连接。网管工作站运用链路汇集技术采用4条100M接入主干互换机的100M端口，端口设置为全双工，实现全双工800M连接主干。设备的选择重要是考虑品牌、产品型号、产品配置方式等。网络设备的现阶段以国外品牌为主，有ClSC0、3C0M、BAY等，三家网络界巨头占据了大部分的网络市场份额，并且都具有很全的产品线。比较这三家企业,我们认为CISCO在各方面更胜一畴 CISCO企业的I网络操作系统IOS实际是业界实际上的原则 C
11、ISCO最新的局域网产品线也超过了3COM和BAY CISCO拥有最适合我们应用的齐全的千兆网产品线，并且其领先的负载均衡、冗余备份等都是我们在本次设计中预备采用的领先技术。1.8信息点记录楼楼楼名学验合舍楼教试综宿信息点数17212524092734-xLsI-rr、设计万案2.1 工作区子系统工作区子系统由终端设备连接到信息插座的连线，以及信息插座所构成。信息点由原则RJ45插座构成。信息点数量应根据工作区的实际功能及需求确定，并预留合适数量的冗余。例如：对于一种办公区内的每个办公点可配置23个信息点，此外应为此办公区配置35个专用信息点用于工作组服务器、网络打印机、机、视频会议等等。若此
12、办公区为商务应用则信息点附带宽为100M可满足规定;若此办公区为技术开发应用则每个信息点应为互换式IOoM甚至是光纤信息点。如图2-1暗装铁盒图2-12. 2水平配线子系统水平子系统重要是实现信息插座和管理子系统，即中间配线架（IDF）间的连接。水平子系统指定的拓扑构造为星形拓扑。水平干线的设计包括水平子系统的传播介质与部件集成。选择水平子系统的线缆，要根据建筑物内详细信息点的类型、容量、带宽和传播速率来确定。一般地，水平电缆自插座（距地面一般为30CY）走墙内预埋管，至吊顶出房间汇至走廊水平线槽，最终至楼层配线间。走廊的吊顶上应安装有金属线槽，进入房间时，从线槽引出金属管，以埋入方式沿墙壁而
13、下（或上）到各个信息点。如图2-2G20或G25管图2-22.3垂直干线子系统干线子系统指提供建筑物的主干电缆的I路由，是实现主配线架与中间配线架，计算机、PBX、控制中心与各管理子系统间的连接。干线传播电缆的设计必须既满足目前的需要,乂适应此后的发展。干线子系统布线走向应选择干线线缆最短、最安全和最经济的路由。干线子系统在系统设计施工时,应预留一定的线缆做冗余信道，这一点对于综合布线系统的可扩展性和可靠性来说是十分重要的。干线子系统可以使用的线缆重要有：HAY三类大对数电缆；3Com超五类或六类双绞线；FUtUreLink室内单模或多模光纤。超五类双绞线可以支持100obase-T,但如规定
14、支持100obase-tx则必须使用六类双绞线。竖井中应立有金属线槽，且每隔两米焊一根粗钢筋，以安装和固定垂直子系统的电缆。竖井中的线槽应和各层配线室之间有金属线槽连通。如图2-32. 4管理子系统管理子系统一一分布在各建筑物的弱电竖井配线间内，管理各层的水平布线，连接对应的网络设备。各配线间内均设有19原则机柜，并规定有关专业采用了通风设施，防止了电磁干扰，保护设备正常运行。3. 5设备间子系统设备间子系统由设备室的电缆、连接器和有关支持硬件构成，把多种公用系统设备互连起来。设备间的重要设备有数字程控互换机、计算机网络设备、服务器、楼宇自控设备主机等等。它们可以放在一起，也可分别设置。在较大
15、型的综合布线中，可以将计算机设备、数字程控互换机、楼宇白控设备主机分别设置机房，把与综合布线亲密有关的硬件设备放置在设备间，计算机网络设备的机房放在离设备间不远的位置。1 .设备间子系统在布置方面还需要注意如下问题：（1） .室温应保持在IOC35C,相对湿度保持在20%80%（2） .保持室内无尘或少尘，通风良好，亮度至少到达30Ix（勒克斯，照度单位）。（3） .提供合适的门锁，至少要有一扇窗户留作安全出口。（4） .尽量远离寄存危险物品的场所和电磁干扰源。（5） .设备间的地板负重能力至少应每为500kgm2o（6） .标志的天花板高度为240cm,大小至少为210CmXI50cm,向外开。（7） .在设备间尽量将设备机柜放在靠近弱电竖井的位置，在机柜上方装有通风设备。（8） .在设备间内至少留有两个专用於J220V/10A单相三级电源插座。假如需要在配线间内放置网络设备，则因根据放置设备的供电需求另配专用电源线路。2.6建筑群子系统建筑群子系统一一网络中心与宿舍区网络分中心之间由于距离较远,考虑到千兆网多模光纤传播距离仅为550米，故采用
