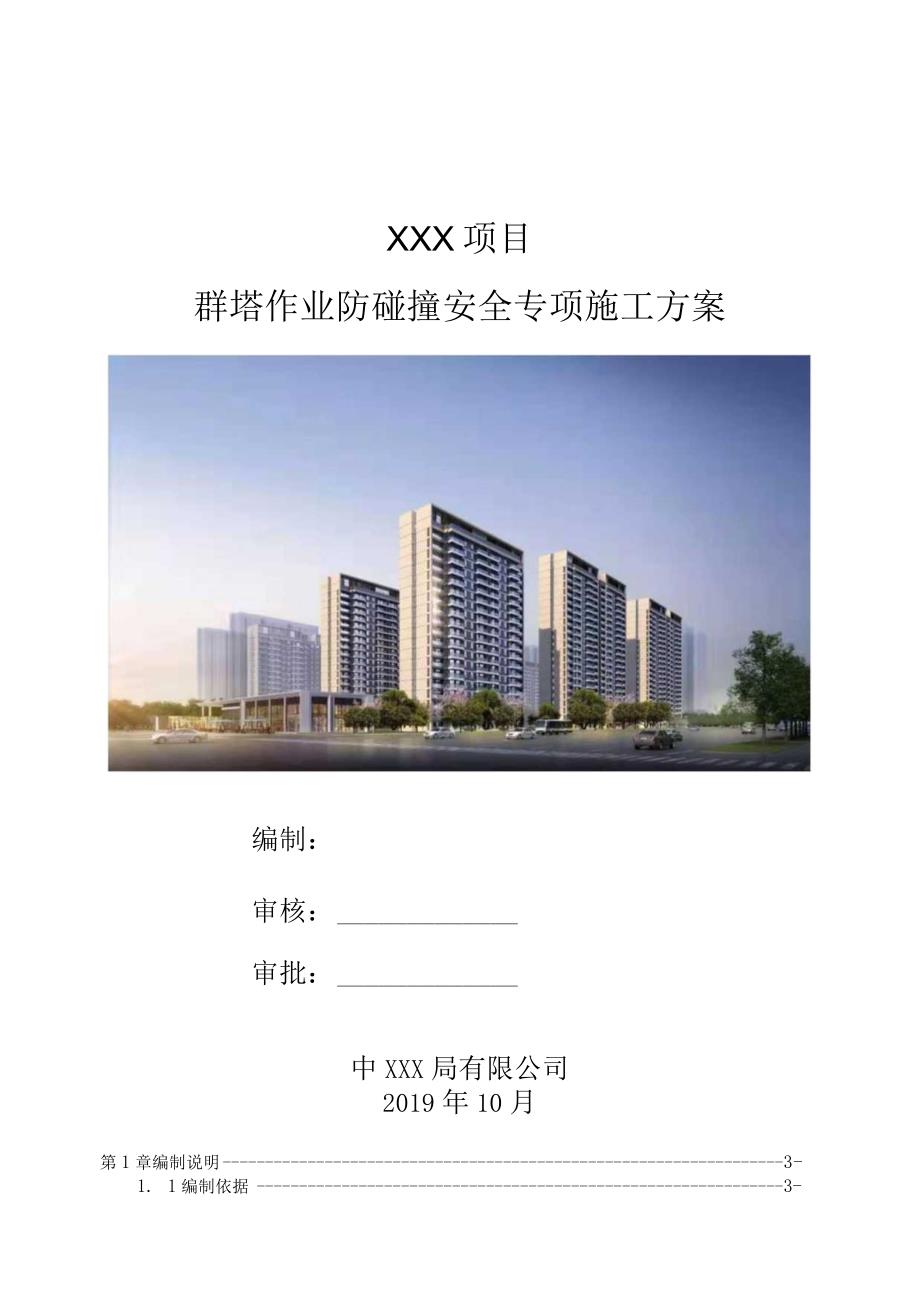

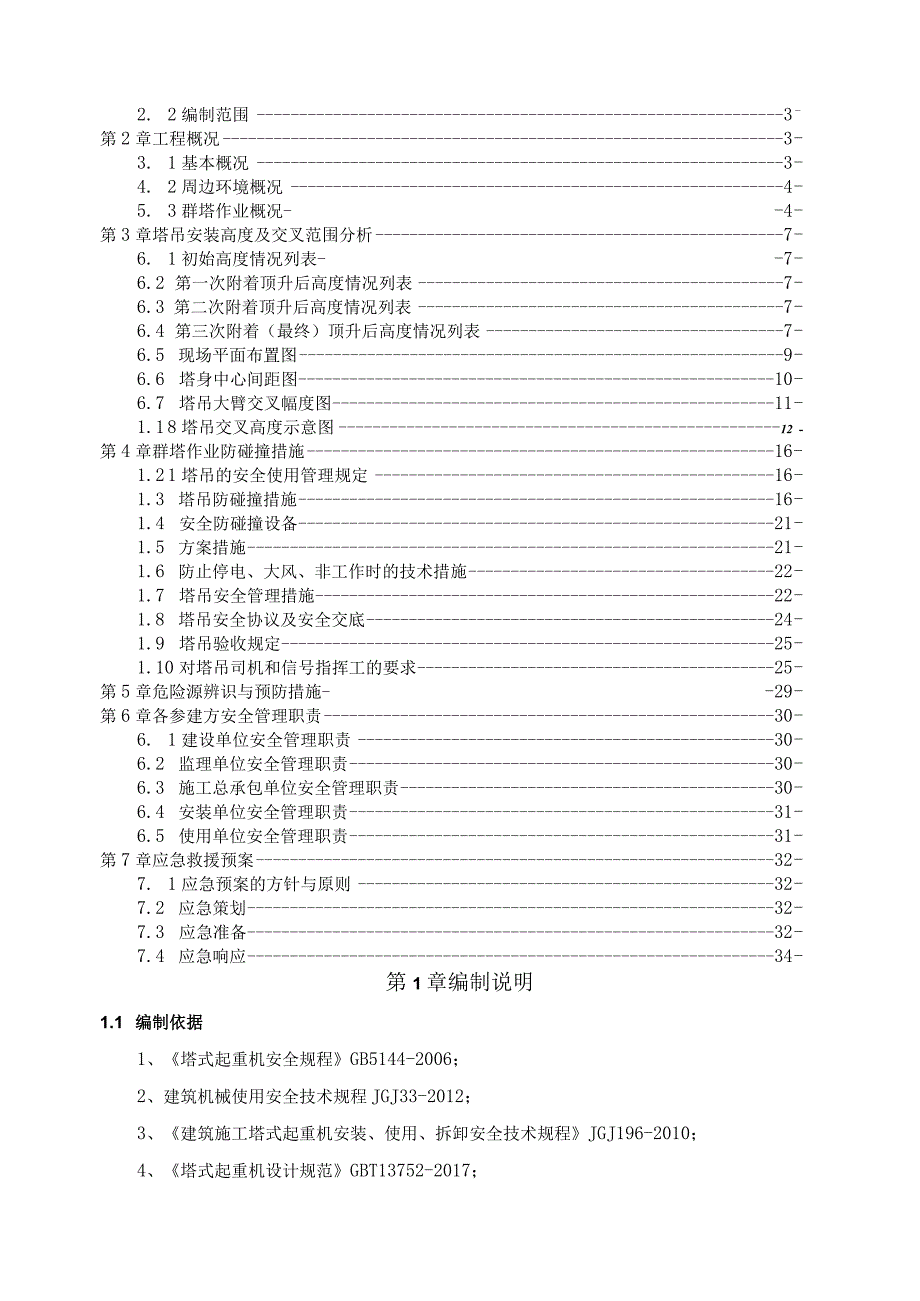

1、XXX项目群塔作业防碰撞安全专项施工方案编制：审核：审批：中XXX局有限公司2019年10月第1章编制说明3-1. 1编制依据3-2. 2编制范围3-第2章工程概况3-3. 1基本概况3-4. 2周边环境概况4-5. 3群塔作业概况-4-第3章塔吊安装高度及交叉范围分析7-6. 1初始高度情况列表-7-6.2 第一次附着顶升后高度情况列表7-6.3 第二次附着顶升后高度情况列表7-6.4 第三次附着（最终）顶升后高度情况列表7-6.5 现场平面布置图9-6.6 塔身中心间距图10-6.7 塔吊大臂交叉幅度图11-1.1 8塔吊交叉高度示意图12-第4章群塔作业防碰撞措施16-1.2 1塔吊的安
2、全使用管理规定16-1.3 塔吊防碰撞措施16-1.4 安全防碰撞设备21-1.5 方案措施21-1.6 防止停电、大风、非工作时的技术措施22-1.7 塔吊安全管理措施22-1.8 塔吊安全协议及安全交底24-1.9 塔吊验收规定25-1.10 对塔吊司机和信号指挥工的要求25-第5章危险源辨识与预防措施-29-第6章各参建方安全管理职责30-6. 1建设单位安全管理职责30-6.2 监理单位安全管理职责30-6.3 施工总承包单位安全管理职责30-6.4 安装单位安全管理职责31-6.5 使用单位安全管理职责31-第7章应急救援预案32-7. 1应急预案的方针与原则32-7.2 应急策划3

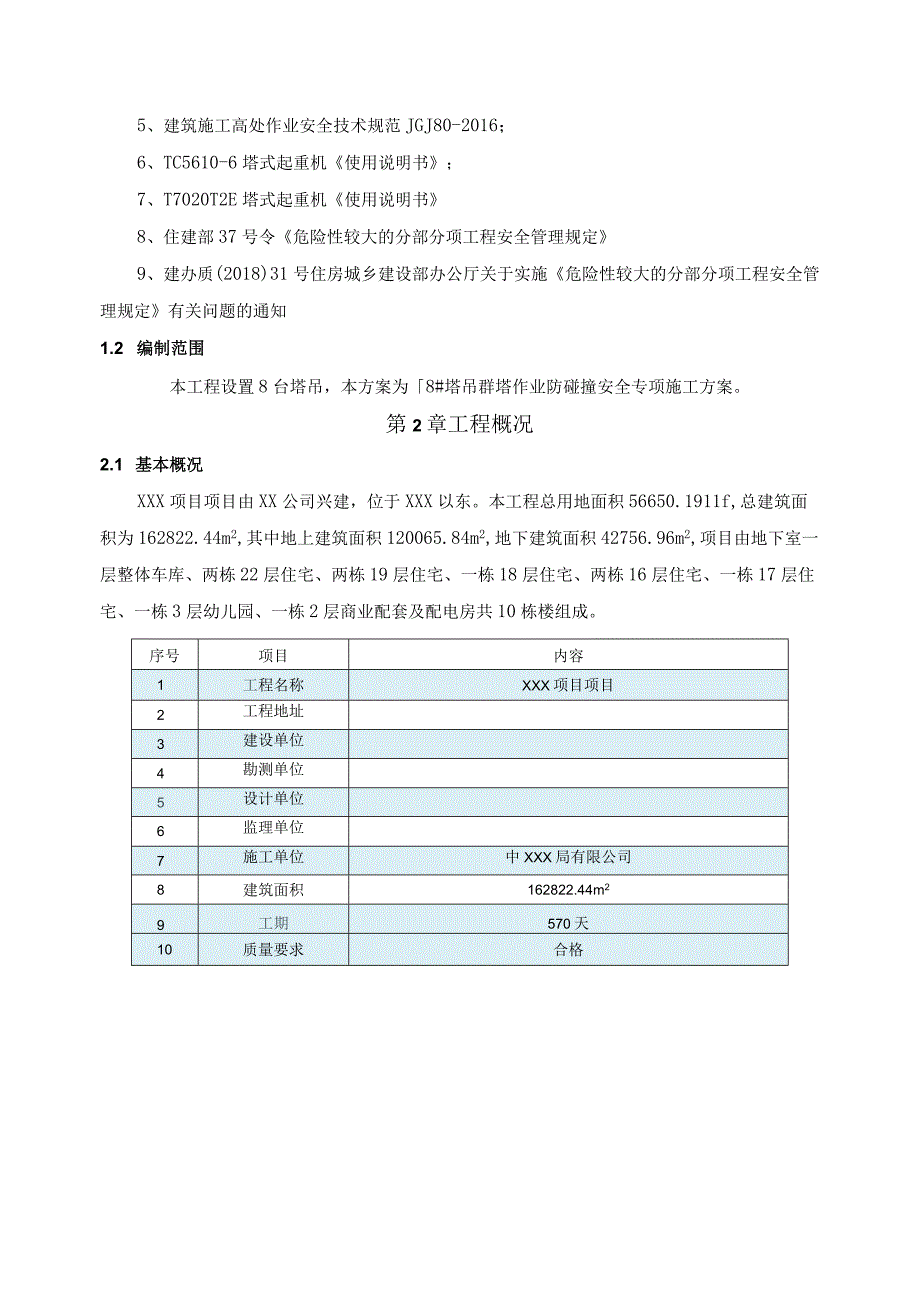

3、2-7.3 应急准备32-7.4 应急响应34-第1章编制说明1.1 编制依据1、塔式起重机安全规程GB5144-2006；2、建筑机械使用安全技术规程JGJ33-2012；3、建筑施工塔式起重机安装、使用、拆卸安全技术规程JGJ196-2010；4、塔式起重机设计规范GBT13752-2017；5、建筑施工高处作业安全技术规范JGJ80-2016；6、TC5610-6塔式起重机使用说明书；7、T7020T2E塔式起重机使用说明书8、住建部37号令危险性较大的分部分项工程安全管理规定9、建办质(2018)31号住房城乡建设部办公厅关于实施危险性较大的分部分项工程安全管理规定有关问题的通知1.2
4、 编制范围本工程设置8台塔吊，本方案为8#塔吊群塔作业防碰撞安全专项施工方案。第2章工程概况2.1 基本概况XXX项目项目由XX公司兴建，位于XXX以东。本工程总用地面积56650.1911f,总建筑面积为162822.44m2,其中地上建筑面积120065.84m2,地下建筑面积42756.96m2,项目由地下室一层整体车库、两栋22层住宅、两栋19层住宅、一栋18层住宅、两栋16层住宅、一栋17层住宅、一栋3层幼儿园、一栋2层商业配套及配电房共10栋楼组成。序号项目内容1工程名称XXX项目项目2工程地址3建设单位4勘测单位5设计单位6监理单位7施工单位中XXX局有限公司8建筑面积16282
5、2.44m29工期570天10质量要求合格塔吊进出场施工路线注：具体红线及现场围护范围详见3.5节现场平面布置图。2.2 周边环境概况序号内容条件概况1周边构筑物情况北侧距用地红线1.l14.3m,红线外靠近东侧为土堆山体，靠近西侧为荒地；土堆山体高约8m；西侧距用地红线263.8m,红线外为荒地、鱼塘及已建2层售楼部，高8.5m；南侧距用地红线8.2-10.0m,红线外现为在建道路及项目部临建，高约8m；东侧距用地红线7.015.0m,红线外为荒地。该场区周边环境条件较宽松。2周边管线情况场区内未发现埋设有管线；场地南侧红线部位存在强电电井及电缆，采取钢板桩保护，除此外根据详勘报告暂未发现有
6、其它重要管线存在。2.3 群塔作业概况1、塔吊参数如下表所示:塔号楼号型号生产厂家大立装度m)最独芽高1最大安装高度(m)最大吊R(t)设计臂长(m)际装长m)实安臂1大长重t)最臂吊1标准节尺寸(长X宽X高In)Tl1#QTZ80A-TC5512德英401406555511.645X1.6452.8T2#2#QTZ80A-TC5512德英401406555511.645X1.6452.8T33#QTZ80A-TC5512德英401406555011.6451.6452.8T4#5#QTZ80A-TC5512德英401406555511.6451.6452.8T5#地上QTZ80-TC5512
7、德英401406555011.645X1.645X2.8T6#5#QTZ80A-TC5512德英401406555011.645X1.645X2.8T77#STT200-1Ot（T7015）永茂59.7299.71070701.5223T88#QTZ80A-TC5512德英401406555511.6451.645X2.82、塔吊安装时间概况-序号名称塔吊基础施工开始时间塔吊基础施工完成时间塔吊安装时间塔吊拆除时间11#塔吊2019年9月23日2019年9月25日2019年10月05日2020年06月16022#塔吊2019年9月30日2019年10月2日2019年10月12日2020年06月
8、19日33#塔吊2019年9月23日2019年9月25日2019年10月05日2020年05月05日44#塔吊2019年10月9日2019年10月11日2019年10月21日2020年06月23日55#塔吊2019年12月3日2019年12月5日2019年12月30日2020年04月01B66#塔吊2019年10月18日2019年10月20日2019年10月30日2020年06月01日77#塔吊2019年10月22日2019年10月24日2019年11月04日2020年07月07日88#塔吊2019年11月5日2019年11月7日2019年11月17日2020年07月10日3、塔吊基础概况本工
9、程塔吊基础大多数位于粉质黏土3-1及粉质黏土3-2上，但由于塔吊基础均布置在主楼筏板附近，为避免后期开挖对塔吊基础产生扰动等影响，本工程塔吊基础均采用矩形板式桩基础，桩采用PHC500A100预应力高强混凝土管桩，每个塔吊基础下设4根管桩,桩长9米，TC5512塔吊桩纵横向中心距为3.5m,TC7015(STT2OOTOT)塔吊桩纵横向中心距为5.6m。塔吊编号塔吊型号基础尺寸(In)基础顶标高Cm)基础底标高(m)桩心距(m)桩长(m)1#TC55125*5*1.4231.12m29.70m3.592#TC55125*5*1.4231.25m29.83m3.593#TC55125*5*1.4
10、231.25m29.83m3.594#TC55125*5*1.4231.25m29.83m3.595#TC55125*5*1.4231.25m29.83m3.596#TC55125*5*1.4231.25m29.83m3.597#T70157.1*7.1*1.3530.7m29.35m5.698#TC55125*5*1.4230.7m29.28m3.59基础配筋如下:塔吊型号基础边长(m)基础厚度(m)上层筋下层筋架立筋TC5512（T1T3#塔吊）51.42纵横向31C25纵横向31C25121C12TC5512（T2、T4、T5、T6、T8#塔吊）51.42纵横向42C20纵横向42C20
11、196C12T7015(ST200-10T)(T7#塔吊)7.11.35纵横向60C20纵横向60C20400C12第3章塔吊安装高度及交叉范围分析3.1 初始高度情况列表塔号塔机型号基础面标高(m)安装高度(m)楼房高度(m)安装臂长R(m)塔机中心距1.i-j(m)大臂交叉幅度ALi-j(m)交叉塔高差Hi-j(m)距0.00塔基面T1#1#TC5512-6.323.4629.7670.555Ll-2=102.87Ll-4-60.32L2-3=75.76L2-4=111.751.3-6=69.231.4-7=89.721.6-8=86.651.7-8=112.561-2=9.311-4=5
