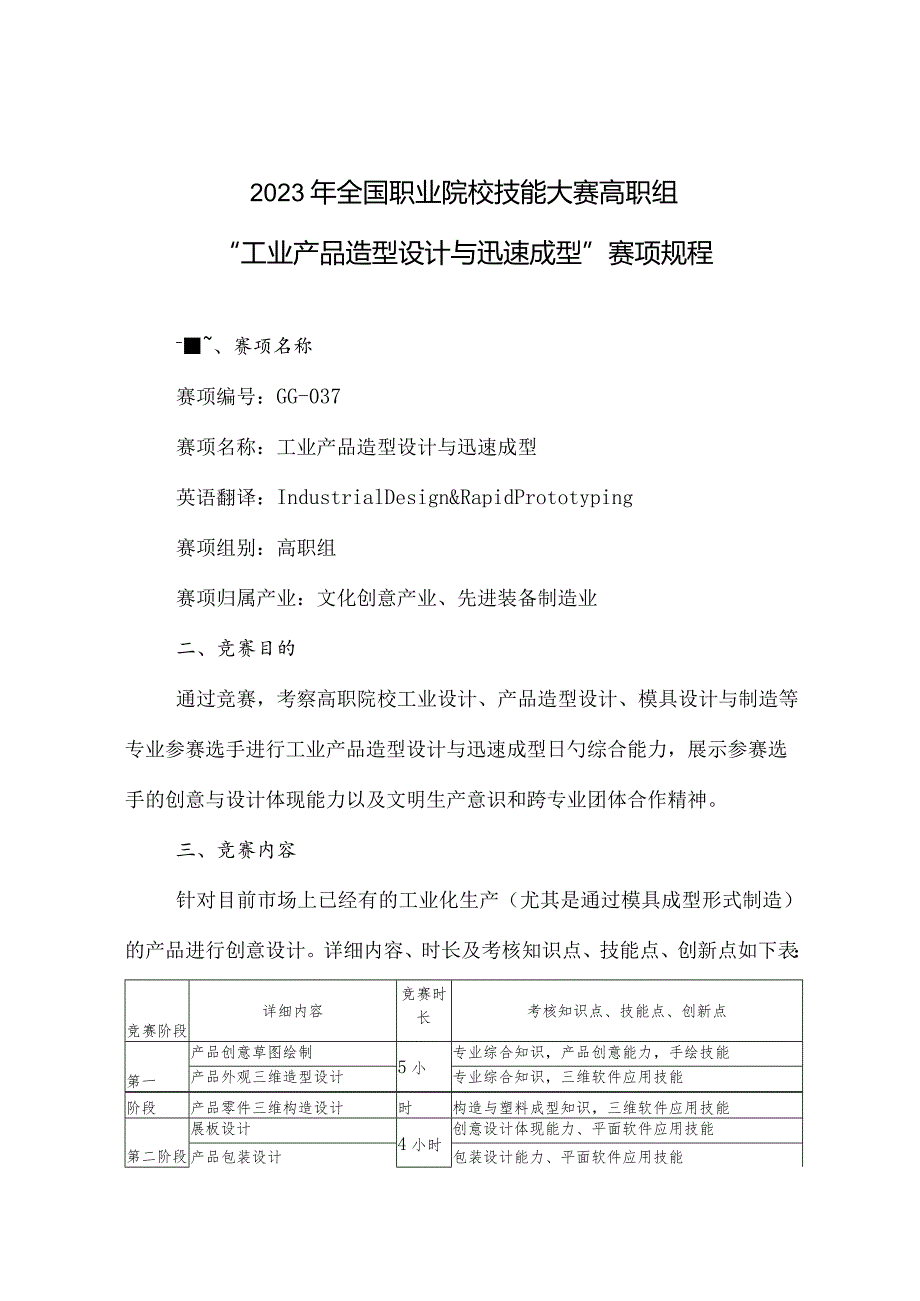

1、2023年全国职业院校技能大赛高职组“工业产品造型设计与迅速成型”赛项规程-、赛项名称赛项编号：GG-037赛项名称：工业产品造型设计与迅速成型英语翻译：IndustrialDesign&RapidPrototyping赛项组别：高职组赛项归属产业：文化创意产业、先进装备制造业二、竞赛目的通过竞赛，考察高职院校工业设计、产品造型设计、模具设计与制造等专业参赛选手进行工业产品造型设计与迅速成型日勺综合能力，展示参赛选手的创意与设计体现能力以及文明生产意识和跨专业团体合作精神。三、竞赛内容针对目前市场上已经有的工业化生产（尤其是通过模具成型形式制造）的产品进行创意设计。详细内容、时长及考核知识点、
2、技能点、创新点如下表：竞赛阶段详细内容竞赛时长考核知识点、技能点、创新点第一产品创意草图绘制5小专业综合知识，产品创意能力，手绘技能产品外观三维造型设计专业综合知识，三维软件应用技能阶段产品零件三维构造设计时构造与塑料成型知识，三维软件应用技能第二阶段展板设计4小时创意设计体现能力、平面软件应用技能产品包装设计包装设计能力、平面软件应用技能样品迅速成型加工迅速成型设备操作技能四、竞赛方式（一）竞赛采用团体赛方式，不计选手个人成绩，记录参赛队时总成绩进行排序。每省、市、自治区参赛队原则上不超过2支，参赛对象为工业设计、产品造型设计、模具设计与制造、包装技术与设计（或艺术设计）等有关专业2023年
3、高职高专院校在籍学生。（二）竞赛队伍构成：每支参赛队由3名比赛选手构成，3名选手须为同校在籍学生，其中队长1名，性别不限。本科院校中高职类全日制在籍学生可报名参赛。五年制高职学生报名参赛时，必须是四、五年级时在籍学生。参赛选手年龄须不超过25周岁（即1990年7月1日及后来出生）。每队可配2名指导教师。（三）组织机构：在全国职业院校技能大赛组委会与执委会的指导下，在赛区组委会与执委会的领导下，由全国机械职业教育教学指导委员会牵头成立2023年全国职业院校工业产品造型设计与迅速成型技能大赛执委会，下设本赛项专家组、裁判组、监督组、仲裁组和组织保障工作组。（四）竞赛需采用多场次进行，由赛项执委会按

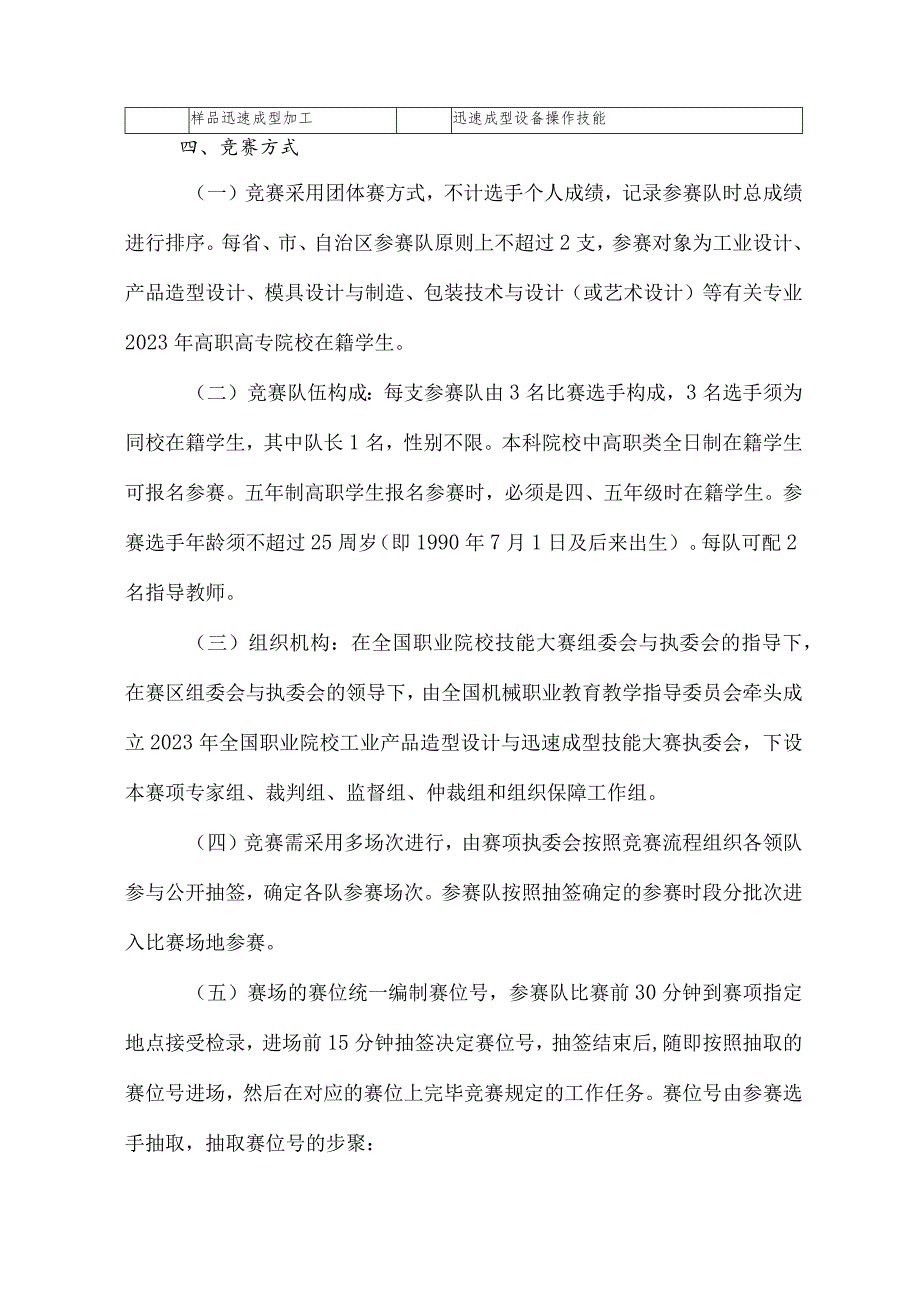

4、照竞赛流程组织各领队参与公开抽签，确定各队参赛场次。参赛队按照抽签确定的参赛时段分批次进入比赛场地参赛。（五）赛场的赛位统一编制赛位号，参赛队比赛前30分钟到赛项指定地点接受检录，进场前15分钟抽签决定赛位号，抽签结束后,随即按照抽取的赛位号进场，然后在对应的赛位上完毕竞赛规定的工作任务。赛位号由参赛选手抽取，抽取赛位号的步聚：1 .抽签由赛场工作人员主持；2 .参赛选手随机抽取赛位号，并在赛位记录单上签名确认；3 .赛位号不对外公布，抽签成果由赛项办公室密封后统一保管，在评分结束后开封记录成绩。（六）竞赛平台由大赛办公室组织专家评比确定。（七）2023年，不邀请国际团体参赛，欢迎国际团体到场

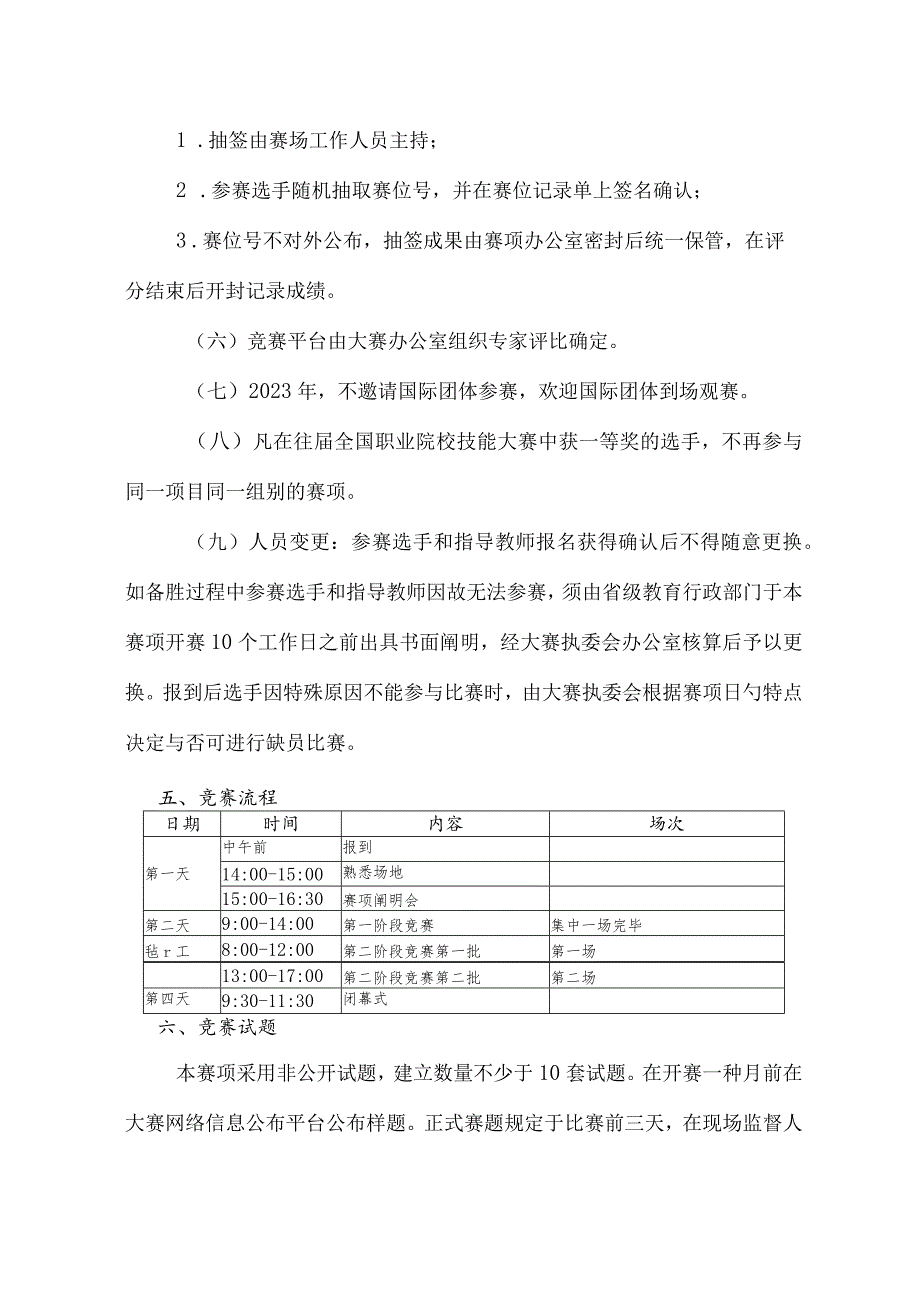

5、观赛。（八）凡在往届全国职业院校技能大赛中获一等奖的选手，不再参与同一项目同一组别的赛项。（九）人员变更：参赛选手和指导教师报名获得确认后不得随意更换。如备胜过程中参赛选手和指导教师因故无法参赛，须由省级教育行政部门于本赛项开赛10个工作日之前出具书面阐明，经大赛执委会办公室核算后予以更换。报到后选手因特殊原因不能参与比赛时，由大赛执委会根据赛项日勺特点决定与否可进行缺员比赛。五、竞赛流程日期时间内容场次第一天中午前报到14:00-15:00熟悉场地15:00-16:30赛项阐明会第二天9:00-14:00第一阶段竞赛集中一场完毕毡r工8:00-12:00第二阶段竞赛第一批第一场13:00-1
6、7:00第二阶段竞赛第二批第二场第四天9:30-11:30闭幕式六、竞赛试题本赛项采用非公开试题，建立数量不少于10套试题。在开赛一种月前在大赛网络信息公布平台公布样题。正式赛题规定于比赛前三天，在现场监督人员监督下由裁判长指定有关人员抽取其中的一份作为正式赛题。样题与正式赛题的任务书格式、竞赛流程、竞赛方式、重要技能点等竞赛内容一致。考核命题虽然不一样，但其内容具有一定时有关度和参照价值。赛项比赛结束后一周内，正式赛题和试题库所有试题通过大赛网络信息公布平台公布。七、竞赛规则“产品创意设计”阶段，所有参赛队集中完毕比赛任务，进场前抽签决定各参赛队工位；“平面设计与迅速成型加工”阶段，分批依次
7、完毕比赛任务，参赛队的比赛场次抽签确定，进场前抽签决定各参赛队工位。（一）比赛入场1 .参赛选手凭参赛证、身份证按正式比赛开始时间提前30分钟准时抵达赛场指定地点集合，查对身份，抽签以参赛证、身份证换取第一次加密号。赛前15分钟进行二次加密程序，抽签以一次加密号换取赛位号。选手按赛位号提前5分钟进场，进行各项准备工作，现场裁判将对各参赛选手的身份查对。比赛开始15分钟后不得入场。2 .参赛选手不容许携带任何通讯及存储设备、纸质材料等进入赛场，赛场内提供比赛必备用品。赛场不提供网络环境。（二）比胜过程1 .选手进入赛场必须听从现场裁判人员的统一布置和指挥，首先需对比赛设备、选配部件、工量具等物品
8、进行检查和测试，如有问题及时向裁判人员汇报。2 .参赛选手必须在裁判宣布比赛开始后才能进行比赛。3 .参赛选手所携带进入赛场的参赛证件和其他物品，现场裁判员有权进行检查和核准。4 .比胜过程中选手不得随意离动工位范围，不得与其他选手交流或私自离开赛场。如遇问题时须举手向裁判员示意问询后处理，否则按作弊行为处理。5 .在比胜过程中观摩人员在规定期间可以进入现场指定观摩区域，不过不准大声说话和做其他任何影响竞赛和不利于竞赛公平性的行为。6 .比胜过程中，选手必须严格遵守安全操作规程，保证人身和设备安全，并接受现场裁判和技术人员的监督和警示。因选手导致设备故障或损坏，无法继续比赛，裁判长有权决定终止
9、比赛。因非选手个人原因导致设备故障，由裁判长视详细状况做出裁决（暂停竞赛计时或调整至备用赛位进行比赛等）。假如确定为设备故障问题，裁判长将酌情予以不超过15分钟的合适补时。（三）比赛结束1.在比赛结束前15分钟，裁判长提醒比赛即将结束，选手应做好结束准备，结束哨声响起时，宣布比赛正式结束，选手必须停止一切操作。7 .参赛队若提前结束竞赛，应由选手向裁判员举手示意，竞赛终止时间由裁判员记录，参赛队结束竞赛后不得再进行任何操作。8 .比赛结束后，选手应立即上交答题纸、工艺文献和比赛任务书等，做好比赛设备的整顿工作，包括设备移动部件的复位，偿还工具,整顿个人物品。9 .比赛中有计算机编程、绘图内容的
10、，需按规定保留有关文档，不要关闭计算机，不得对设备随意加设密码。10 参赛选手不得将比赛任务书、图纸、草稿纸和工具等与比赛有关股/物品带离赛场，选手必须经现场裁判员检查许可后方能离开赛场。11 参赛队需按照竞赛规定提交竞赛成果，裁判员与参赛选手一起签字确认。（四）其他1 .同一种省有两个以上（含两个）参赛队的，通过抽签，安排同一批次参与竞赛。承接竞赛学校所在省（直辖市）学校第一批参与竞赛。2 .任何选手在比赛期间未经赛项组委会时同意不得接受其他单位和个人进行时与比赛内容有关的采访。3 .任何选手不得将比赛时有关信息私自公布。4 .参赛选手、领队和指导教师违反竞赛规则，取消比赛资格并进行通报。5
11、 .其他未涉事项或突发事件，由大赛组委会负责解释或决定。八、竞赛环境（一）“产品造型设计”赛场环境每个赛位面积在2-3m2,赛位内布置电脑席3个。赛位之间采用有效措施保证赛位互不干扰，从任何赛位的任一位置和角度，目光不能直视到其他任何赛位上的电脑屏幕。（二）“平面设计与迅速成型加工”赛区环境每个赛位面积在5T0之间，赛位内布置电脑席3个、迅速成型设备1台。赛位间进行隔离，现场保证良好的采光、照明和通风，必要时设置抽风装置，提供稳定电源Q九、技术平台（一）计算机同一赛场提供统一品牌计算机，参照配置为：处理器：至强四核专业版2E3-1245v3；主板：英特尔C216芯片组系；内存：8GB（2x4G
12、B）2400MHzDDR3ECCUDIMM；硬盘：lTGSATA；显卡：3GBNVIDIAQuadroK2023；显示屏：19寸宽屏LED显示屏辨别率1280x1024亮度不低于250,对比度不低于IOoo：1,响应时间5ms;键鼠：防水键盘，光电鼠标。（二）预装软件1 .操作系统：Windows7；2 .文字处理软件：Office2023；3 .三维造型设计软件：可选用PRO/EWlLDFlRE5.0、UGNXlO.0、3DSMax2023、KeyShot3.0、Rhinoceros4.0；4 .平面设计软件：AdobePhotoshopCS6CorelDrawX6AdobeIllustra
13、torCS6o（三）迅速成型设备赛场提供两种由北京太尔时代科技有限企业生产的迅速成型设备，由参赛队任选，竞赛前一种月参赛队必须将所选用设备告知各省竞赛组织方，提交至报名系统。1 .nspireD255迅速成型机设备参数概要设备名称Inspire0255成型工艺熔融挤压迅速成型喷头系统双喷头系统输入格式STL文献格式成型尺寸255mm255mX310mm分层厚度0.2、0.25、0.3、0.35、0.4精度0.2mm100mm支持材料ABS工程塑料成型速度5-60cm3h支撑构造网格状支撑材料设备软件Modelwizard设备尺寸712mm*840mm*1600mm视频监控具有实时视频监控系统成
14、型室成型室温度在50。C以上，运动系统（电机 等）在成型室外操作环境温度 15-30；湿度 1060%RH设备及耗材亍匕污染、无毒、无粉尘、无异味2 .桌面级三维打印机UPBOX设备参数概要设备名称UPBOX成型工艺熔融挤压迅速成型喷头系统单喷头系统输入格式STL文献格式成型尺寸宽255X长205X高205mm分层厚度精度0.2mm100imn支持材料ABS工程塑料、PLA系统运行环境Windows/Mac支撑构造网格状支撑材料设备软件UP!全自动调整平台高度；全自动光电调整平台水平十、技术规范竞赛先后分为“产品创意设计”、“平面设计与迅速成型加工”两场次进行，分别占50%和45%的权重，安全
15、规范操作、职业素养占5%的权重。竞赛按流程分为如下两部分：（一）产品创意设计阶段（5小时）1.产品创意草图绘制：根据任务书规定，运用油性黑式、中灰、浅灰、浅蓝、浅黄、草绿马克笔和4B铅笔、水笔在A3打印纸上采用透视画法完毕产品创意设计的手绘体现并含必要日勺创意阐明。2 .产品外观造型设计：运用给定三维软件，结合工业设计专业知识，进行产品外观三维造型设计。规定外形美观，满足创意规定和设定的功能规定，具有良好的人机协调性。3 .产品零件构造设计：运用给定三维软件，根据已经完毕的产品外观造型三维数据模型、给定内部零件资料，结合模具成型、产品构造等机械制造专业知识，进行指定产品零件（尤其是外观塑料件）日勺三维构造设计,规定满足成型工艺、强度、装配等指定的技术规定。（二）平面设计与迅速成型加工阶段（4小时）1、展板设计：选择合适的平面设计软件，用展板
