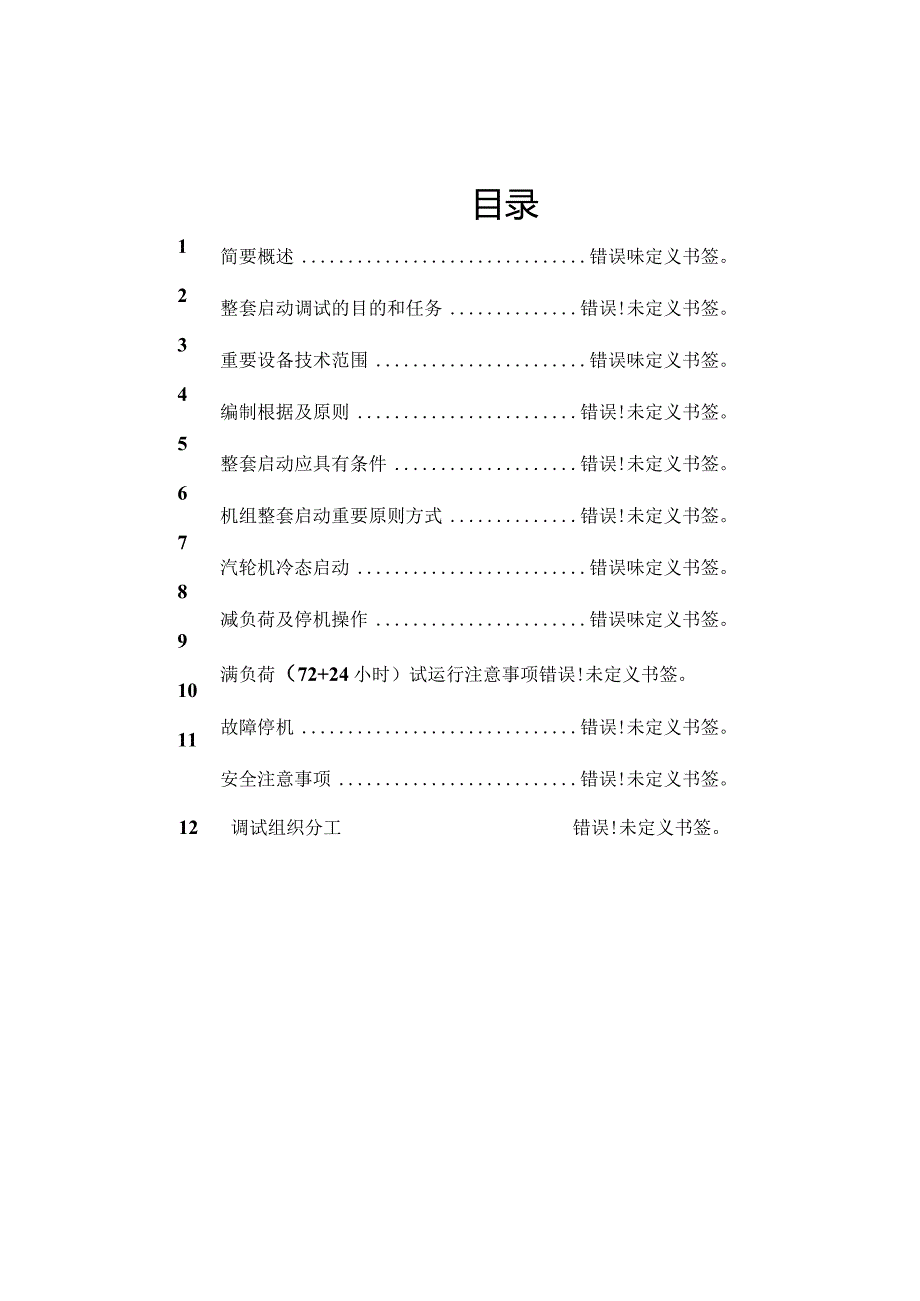

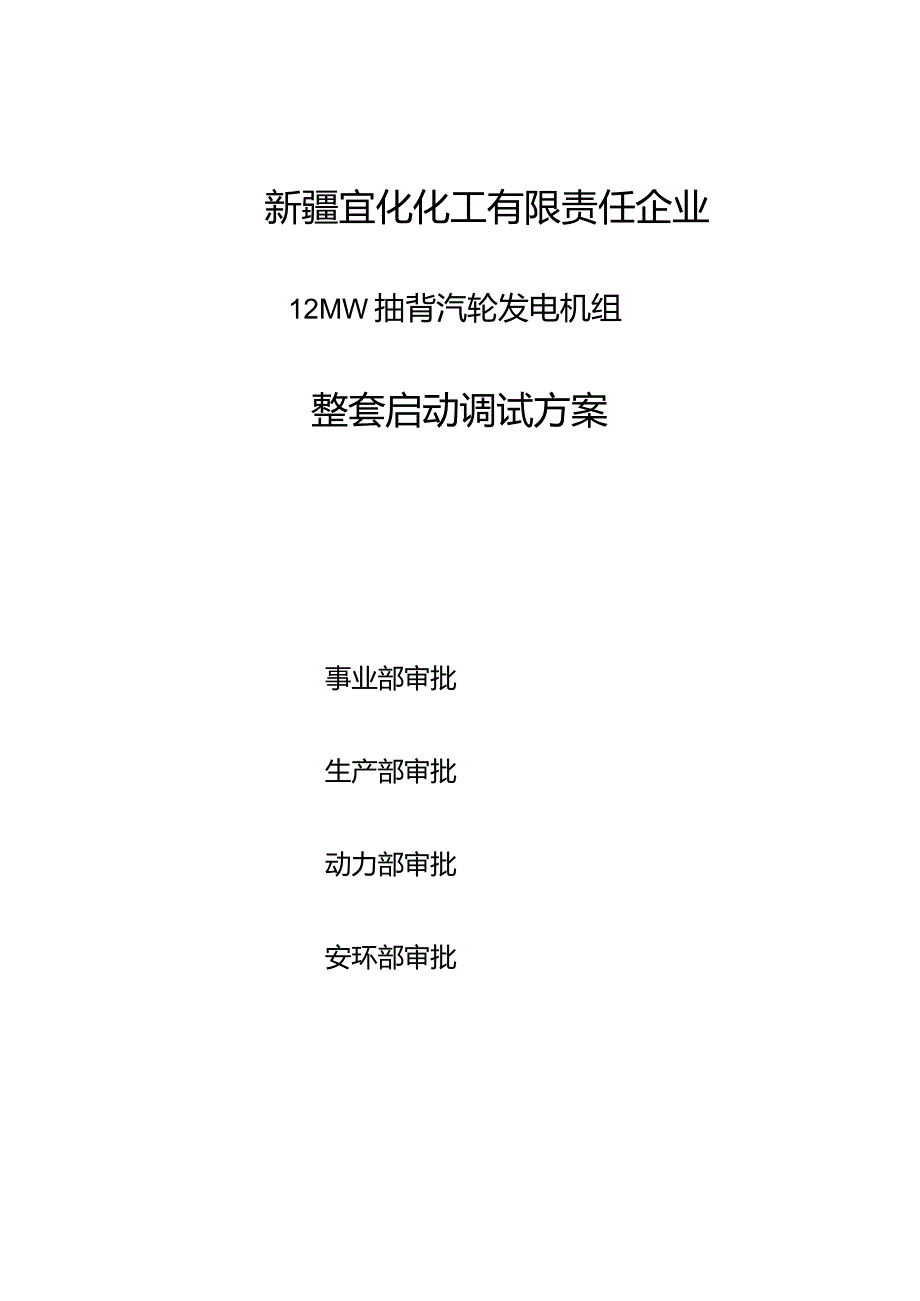

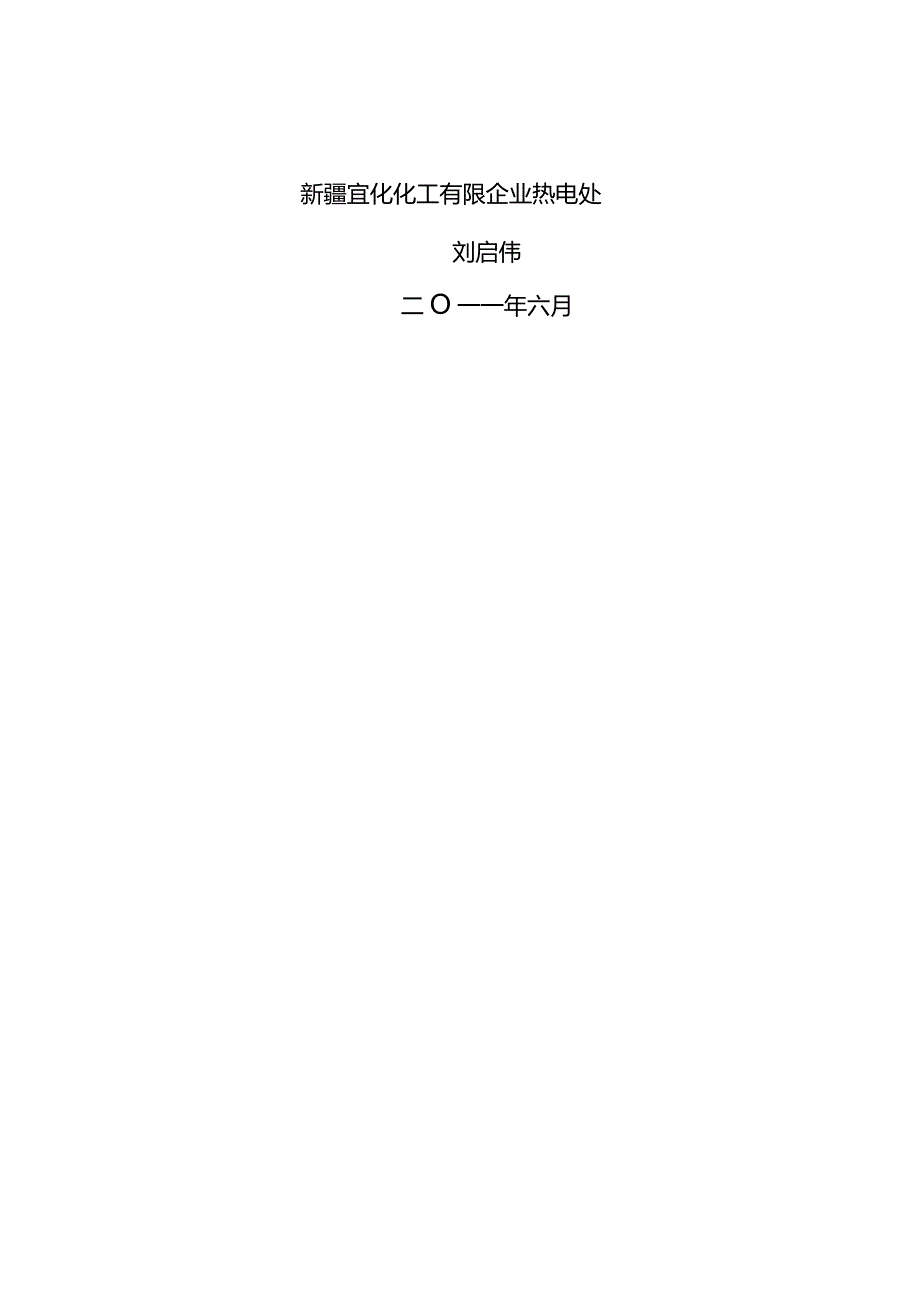

1、新疆宜化化工有限责任企业12MW抽背汽轮发电机组整套启动调试方案事业部审批生产部审批动力部审批安环部审批新疆宜化化工有限企业热电处刘启伟二O一一年六月目录简要概述错误味定义书签。整套启动调试的目的和任务错误!未定义书签。重要设备技术范围错误味定义书签。编制根据及原则错误!未定义书签。整套启动应具有条件错误!未定义书签。机组整套启动重要原则方式错误!未定义书签。汽轮机冷态启动错误味定义书签。减负荷及停机操作错误味定义书签。满负荷（72+24小时）试运行注意事项错误!未定义书签。故障停机错误!未定义书签。1234567891011安全注意事项错误!未定义书签。12调试组织分工错误!未定义书签。1、
2、简要概述1. 1工程概述本工程建设规模为1X330MW工业抽汽机组和1X12MW抽背机组，作为新疆宜化化工有限企业时宜化新疆低碳循环经济产业园内120万吨/年合成氨、200万吨/年尿素、100万吨烧碱、120万吨PVC、60万吨硝氨、200万吨兰炭、180万吨电石、300万吨电石渣制水泥装置配套自备电站。本工程厂区与化工项目厂区统一规划、紧密相连，重要为化工项目提供热、电负荷。12MW背压汽轮机为山东青能动力股份有限企业生产的CB12-3.43/1.5/0.8型中压抽背汽轮机。1.2设备简介：1.2.1转子：采用套装式转子。叶轮及汽封套筒“红套”于主轴上，用刚性联轴器与发电机转子联接。喷嘴组及
3、隔板、转向导叶环：(1)高压喷嘴组为装配焊接式或围带焊接式构造，由螺栓固定在汽缸喷嘴室上。(2)低压喷嘴组为围带焊接式构造，由螺栓固定在中间隔板或低压蒸汽室上。(3)隔板为围带焊接式构造，下半隔板支持在汽缸中分面处两个悬挂销上,底部与汽缸间有一定位键，上下隔板在中分面处有密封键和定位销。汽缸:由前后汽缸构成，带有水平中分面，高压喷嘴室与前汽缸铸为一体。新蒸汽由前汽缸左右两侧的进气管进入汽缸，抽汽口和背压排气口在下半汽缸。前汽缸与前轴承座采用半圆发兰或下“猫爪”联接，后汽缸与后轴承座采用下“猫爪”联接。1.2.4前轴承座：装有推力轴承前轴承、主油泵、调整器、保安装置、转速表、温度表等。前轴承座安
4、放在前座架上，其接合面上有纵向滑键，前轴承座可沿轴向滑动，热膨胀指示器装在轴承座下侧部。采用“猫爪”构造时，与汽缸“猫爪”相配的滑键带有冷却水孔。1.2.5后轴承座：装有汽轮机后轴承、发电机前轴承、盘车装置、温度表等。后轴承座安放在后座架上，其结合面上有纵向键和横向键，纵横键中心线交点为机组热膨胀“死点”。后轴承座下部左右两侧均有润滑油进回油口，便于机组左向或右向布置。1.2.6轴承：汽轮机前轴承和推力轴承构成球面联合轴承。推力轴承为摆动瓦块式，前轴承直径2618Omm时，推力轴承回油处设有调整针阀，可根据回油温度予以调整。前后径向轴承为椭圆轴承。主推力瓦块及径向轴承下半轴瓦上装有铜热电阻。本
5、系列机组采用的是数字电液调整系统（DEH）,重要有WoOdWard505E数字控制器、电液转换器、液压伺服机构、配汽机构等构成。机组的保安系统采用多重冗余保护，除了老式的机械-液压式保安装置外，增长了电调、TSl和ETS的电气保护。机械-液压式保安装置重要由危急遮断器、轴向位移遮断器、电磁阀、主汽门、电调整器等超速保护等构成。2、整套启动的目的和任务2.1 调试的目的整套启动调试是汽轮发电机组安装工程的最终一道工序。通过机组整套启动试运行，可以检查、考核电厂各设备及系统的制造、设计、安装质量以及各设备及系统的运转状况。通过试运过程中对设备日勺静态、动态特性参数日勺调整、试验以及让多种也许的缺陷
6、、故障和隐患得到充足暴露并消除之，使主、辅机及至整套发电设备满足设计规定，以安全、可靠、稳发、满发的优良性能将设备由基建移交生产。2.2 启动调试的任务进行机组整套启动、调整、试验、并网带负荷，通过72+24小时满负荷试运行。检测、调试和考验汽轮机各项控制系统日勺静态、动态特性，使其满足规定。监测与考验汽轮发电机组在多种工况下的运行状况，使其满足设计规定。考验机组辅机及各子系统与主机在多种运行工况下的协调性。记录、采集机组所有设备和系统在多种工况下试运的原始数据，积累有关原始技术资料，为后来机组安全经济运行和检修提供根据。试验并确认主机、辅机和系统的最佳运行方式和最佳投用时机与条件。投用和考验
7、机组各项自控装置、联锁保护及仪表，考核投入率、精度及工作状况。进行50%及100%B7ICR甩负荷试验，考察汽轮机调速系统动态性能可靠及安全性；3、重要设备技术范围3.1 汽轮机型号：型式：额定工况：调整方式主汽门前额定压力:主汽门前额定温度:主蒸汽流量：制造厂：3.2 发电机厂家规定额定容量CB12-3. 43/1.5/0.8中温、中压抽背式12MW数字式电液控制系统4. 43MPa(a)435194t / h山东青能动力股份有限企业济南发电设备厂15MVA12MW额定功率最大持续出力（功率）12MW额定电压10. 5kV额定转速3000rmin噪音（距外壳Im处）不不小于80dBA4、编制
8、根据及原则本措施日勺编制参照如下有关资料：CB12-4.43/1.5/0.8抽汽凝汽式汽轮机使用阐明书；火力发电厂基本建设工程启动及竣工验收规程（1996年版）部颁；电力建设施工及验收技术规范汽轮机机组篇（1992年版）部颁；火电工程启动调试工作规定部颁；火电工程调整试运质量检查及评估原则（1996年版）部颁；电力建设工程调试定额（1996年版）部颁；设计院日勺系统设计及安装等设计资料，并参照其他电厂同类型机组新机启动调试经验编制。5、整套启动应具有条件5.1整套启动除应到达“新启规”中有关整套启动的各项条款外，对汽机方面还应满足如下规定：各辅助设备及系统分部试运转合格，各手动阀门动作灵活；各
9、调整阀、电动门、气动门经启、闭试验证明其动作正常、功能完备。且标明动作方向、挂好标牌。给水管道及主蒸汽管道经水压试验合格。各汽、水管道吹扫、冲洗完毕，经检查验收合格。汽轮机透平油油循环冲洗结束，管路恢复，油质符合油质监督规定。汽机盘车装置经试转符合规定，己可投用。凝汽器灌水试验完毕，真空系统调试结束，确认真空系统严密良好。调整保安油系统调试结束，油泵、阀门组块、油过滤及仪表、压力开关各功能均正常。主汽门和调整汽门等伺服执行机构动作正常。汽机DEH控制系统静态调试完毕，性能符合制造厂设计原则，ETSTSl部件经校验合格。热控“DCS”能投入使用，满足启动规定。DEH、ETS.TSl等调试结束。机
10、、炉、电横向联锁、保护经校验合格，各报警、记录信号、光字牌显示对时无误。发电机空冷系统调试完毕并合格。旁路系统调试完毕并合格。汽机防进水保护试验合格。各水箱、油箱等容器按需要补足品质合格的水和油等介质。高、低压加热器及回热、除氧、给水系统均具有投用条件。整套启动汽机设备分系统一览：开、闭式水系统。仪用及检修压缩空气系统。循环水泵和循环水系统。凝结水泵、凝器补水系统及凝结水系统。发电机空冷却系统。真空泵及凝汽器真空系统。汽机DEH油、润滑、盘车、顶轴油系统，包括各油泵、供、排、回油及净化、过滤、冷却和除油雾等。主机DEH、ETS.TSl系统以及横向联锁、保护等。SCS系统及DAS系统。抽汽、加热
11、、除氧系统。辅助蒸汽及轴封汽系统。电动给水泵及系统。5.2按照“新启规”整套启动现场、环境和人员需要具有的条件深入明确如下：设备现场的楼梯平台、沟道盖板应完备齐全;照明充足，通讯以便;障碍、垃圾以及其他易燃物已经清除，消防设施备齐，消防水源充足可靠。厂房土建封闭良好，防雨确实可靠。调试所用仪器仪表准备就绪。现场所需规程、系统图等已挂出、标明。系统图与现场实际确实应相符合。备足阀门钩、运行板手、登记表夹、手电筒和听棒等。现场设备应有清晰的命名、编号。设备标志（如转动机械日勺转向、重要管道介质流向、操作机构的动作方向和极限位置等）均应对日勺明显。参与启动的各方人员已分工明确，职责清晰。有关人员名单
12、张榜贴出，以便联络。运行人员已经培训能纯熟掌握运行技术和事故处理能力，并能协助调试人员搞好专题试验记录。启动现场已用红白带围起，无关人员不得入内。6、机组整套启动重要原则方式6.1空负荷试运行机组通过初次冲转、启动升速直至3000转/分，对其机械性能进行检查考验。当汽轮机开始升速和到额定转速后，应完毕如下工作：进行各项原始记录（包括膨胀、差胀等），绘制机组冷态启动曲线（或结合DAS、DEH等系统采集数据），测量和监视机组振动，实测临界转速。检查各轴承润滑油回油状况。考察记录机组相对膨胀和汽缸绝对膨胀等。考察、校核DEH系统的静态特性，检查、复核有关整定参数。做机械危急保安器喷注油试验。汽机做汽
13、门严密性试验。汽机各项检查完毕并确认正常后，可告知电气专业做各项试验。6.2汽机超速试验电气试验结束后，汽机做各项检查，以确认汽机可以并网。机组并网带负荷，25MW负荷左右稳定运行46小时，然后减负荷解列,做汽机电超速和机械超速试验。超速试验完毕后，机组再次并网，逐渐带满电负荷，以进行0%100%额定负荷日勺变负荷试验以及多种设备的动态投用和多种工况出力考验,配合热控自动投运和调整。6.3机组的72+24小时满负荷试运行，此间在负荷280%额定负荷时，可做汽机真空严密性试验。6. 4机组启动调试阶段以现场手动启动方式。机组现场手动启动方式要领：现场手动启动：当选手动启动方式时，其程序为先将控制
14、器复位，清除所有报警机信号，设置启动容许，按下外部启动容许按钮，此时控制器将高压油动机全关，接着操作控制器发出运行命令，转速设定点自动升到最小控制转速，此时全开调整气阀。电动主汽门关闭，主汽门全开，运用电动门旁路门升速，当手动升速到达设定值（例如设定为2800rmin）时控制器投入控制，接着运用控制器将转速升到额定值，控制器控制转速后可全开电动主汽门。在机组转速冲到额定转速及并网带10%左右负荷加热转子试运期间，规定锅炉保持汽温、汽压稳定。在带10%负荷之后，伴随负荷的增长，锅炉蒸汽参数可逐渐滑升，到80%负荷后，可根据现场状况决定与否采用定压方式运行。6. 5在新机调试阶段，汽机调速汽门的进
15、汽方式采用全周进汽运行方式。前汽缸调整级处上汽缸壁温度不低于300,下缸壁温度不低于250时，机组启动采用热态启动方式进行，其他状况则采用冷态启动方式进行。7、汽轮机冷态启动7. 1冷态启动前的准备工作:系统阀门状态应作详细检查，使其处在准备启动状态。如发现影响启动日勺缺陷或问题，应及时汇报处理。联络电气测量电机绝缘，送DCS控制系统、仪表和保护信号等有关设备的控制电源和设备动力电源。做辅机联动试验及电动门操作试验，电动门动作时间均记录在册。准备好调试用仪器、仪表和冷态启动前的所有原始记录及曲线绘制仪器器具。7. 2锅炉点火前需要完毕的工作：7. 2.1循环水管道排空气，投入辅机循环水泵。投用开、闭式水系统。投入润滑油系统。高压油泵开始工作，供油压力1.96MPa,油温3760。除氧器上水至正常水位。检查并确认主汽、汽机本体各疏水门均启动发电机空冷系统投用，热工各控制、监视、操作装置送电投用。
