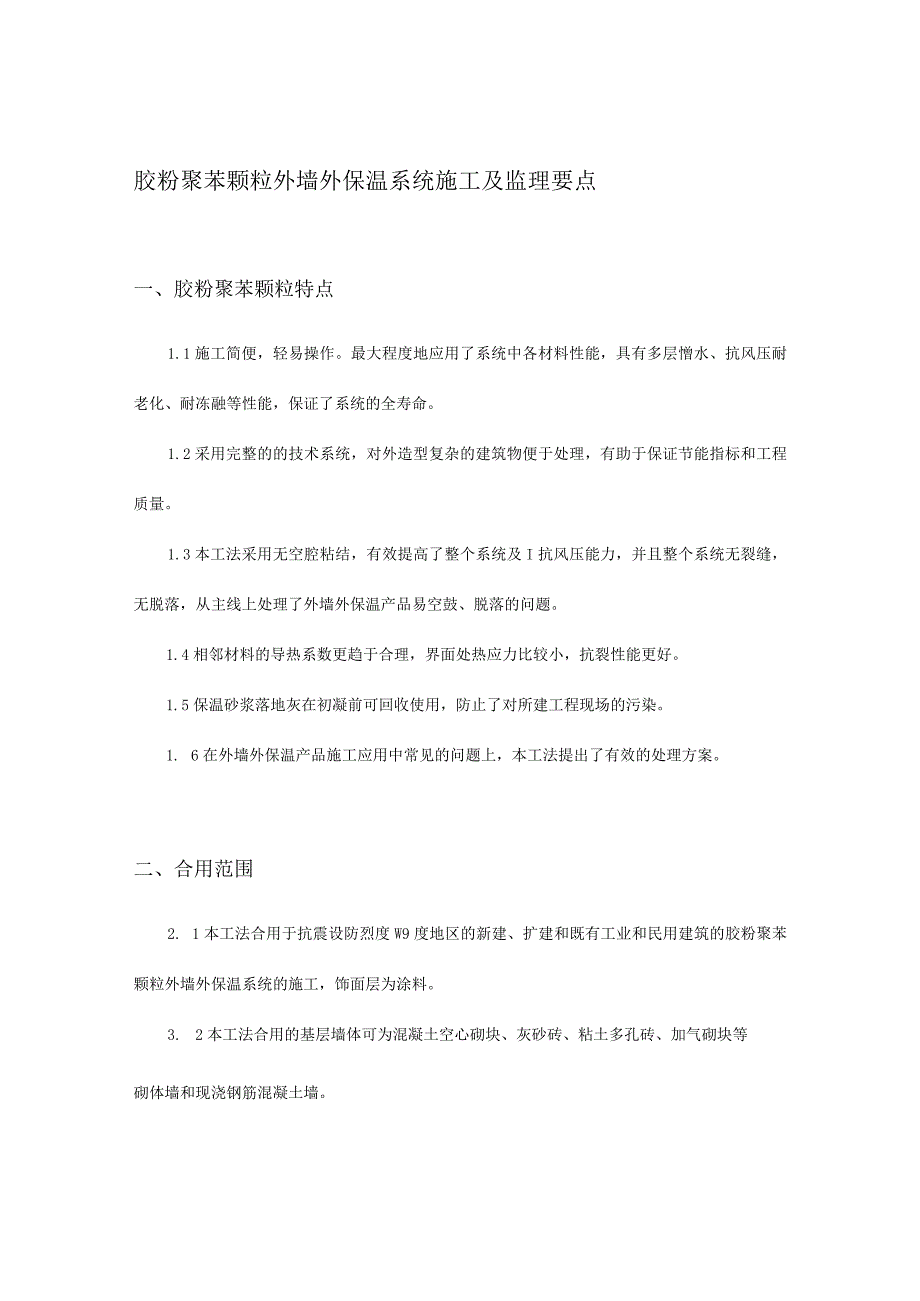

1、胶粉聚苯颗粒外墙外保温系统施工及监理要点一、胶粉聚苯颗粒特点1.1施工简便，轻易操作。最大程度地应用了系统中各材料性能，具有多层憎水、抗风压耐老化、耐冻融等性能，保证了系统的全寿命。1.2采用完整的的技术系统，对外造型复杂的建筑物便于处理，有助于保证节能指标和工程质量。1.3本工法采用无空腔粘结，有效提高了整个系统及I抗风压能力，并且整个系统无裂缝，无脱落，从主线上处理了外墙外保温产品易空鼓、脱落的问题。1.4相邻材料的导热系数更趋于合理，界面处热应力比较小，抗裂性能更好。1.5保温砂浆落地灰在初凝前可回收使用，防止了对所建工程现场的污染。1. 6在外墙外保温产品施工应用中常见的问题上，本工法

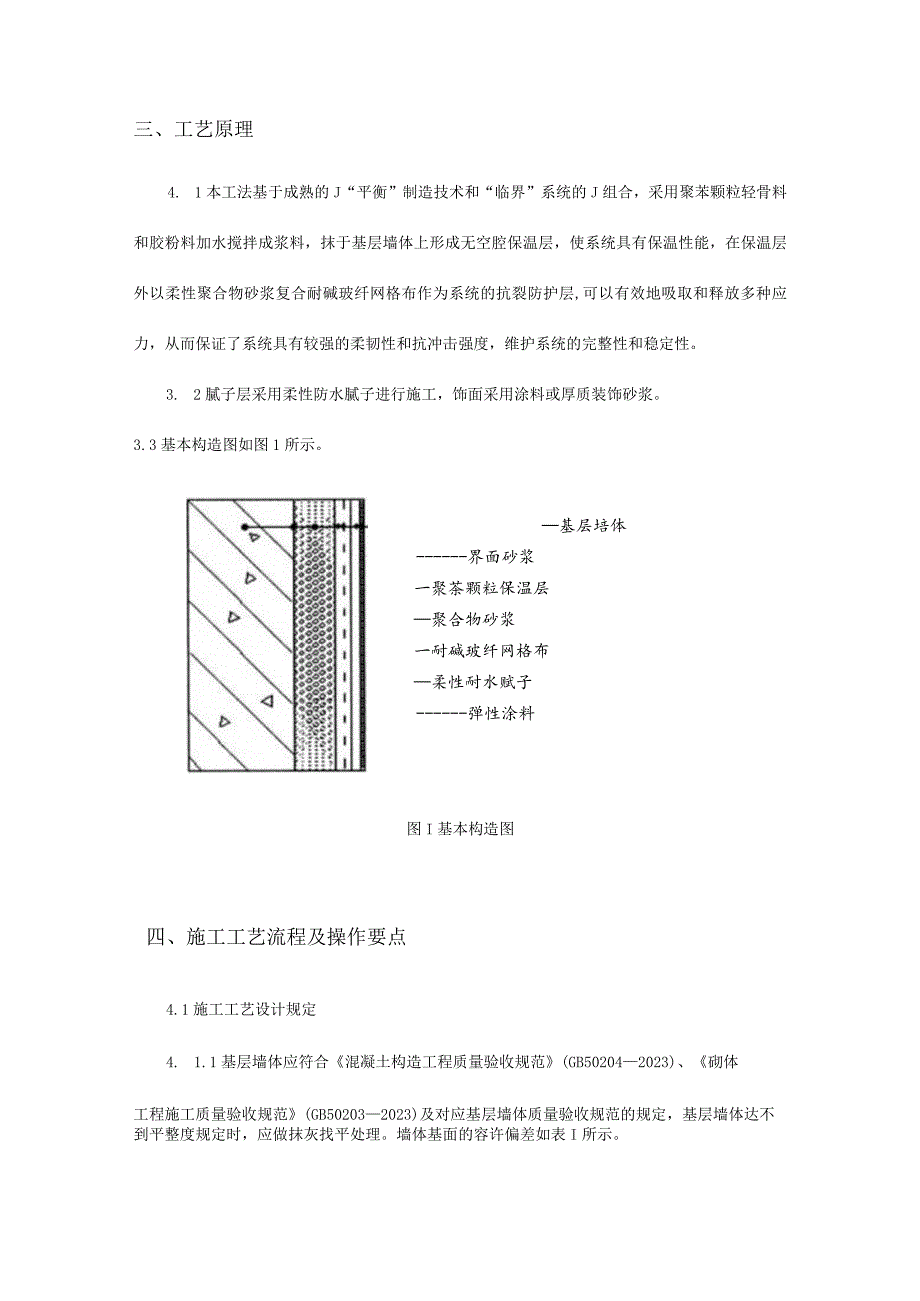

2、提出了有效的处理方案。二、合用范围2. 1本工法合用于抗震设防烈度W9度地区的新建、扩建和既有工业和民用建筑的胶粉聚苯颗粒外墙外保温系统的施工，饰面层为涂料。3. 2本工法合用的基层墙体可为混凝土空心砌块、灰砂砖、粘土多孔砖、加气砌块等砌体墙和现浇钢筋混凝土墙。三、工艺原理4. 1本工法基于成熟的J“平衡”制造技术和“临界”系统的J组合，采用聚苯颗粒轻骨料和胶粉料加水搅拌成浆料，抹于基层墙体上形成无空腔保温层，使系统具有保温性能，在保温层外以柔性聚合物砂浆复合耐碱玻纤网格布作为系统的抗裂防护层,可以有效地吸取和释放多种应力，从而保证了系统具有较强的柔韧性和抗冲击强度，维护系统的完整性和稳定性。
3、3. 2腻子层采用柔性防水腻子进行施工，饰面采用涂料或厚质装饰砂浆。3.3基本构造图如图1所示。基层培体界面砂浆一聚茶颗粒保温层聚合物砂浆一耐碱玻纤网格布柔性耐水赋子弹性涂料图I基本构造图四、施工工艺流程及操作要点4.1施工工艺设计规定4. 1.1基层墙体应符合混凝土构造工程质量验收规范(GB502042023)、砌体工程施工质量验收规范(GB502032023)及对应基层墙体质量验收规范的规定，基层墙体达不到平整度规定时，应做抹灰找平处理。墙体基面的容许偏差如表I所示。表1墙体基面的容许偏差TrSB去;忙彳百苦Vmm砌体工程墙面垂直度SCm江纬桁椅杏全高InmI经纬仪或吊线检查1Om2()为
4、;而平敕除57m育和撇用i窥11l蛤杏混凝土工程垂直度层高SmR5m10金离仝离/mHMan天而平蜷K府4rtrR4. 1.2除设计注明外，建筑室外地面首层墙体均采用加强型构造，即在原则网下增铺一层加强网布，并在首层阳角处增长35mmX35mmX0.5mm或45mmX45mmX0.5mm的护角，高度为200Omm,设在两层网格布之间。当墙体系统其他部位抗冲击力有特殊规定时,须增铺一层网格布进行加强处理，并应在设计文献中注明。4. 1.3墙体相接缝处，墙面口勺持续高、宽度每超过23m处，应设置变形缝或根据设计规定设置伸缩缝、沉降缝和抗震缝。4. 1.4采用本工法的外墙外保温构造施工，应满足夏热冬
5、冷地区居住建筑节能设计原则中的墙体传热阻值规定。4. 2施工工艺流程如图2所示。图2施工工艺流程图4. 3材料配制4. 3.1界面砂浆的配制按使用阐明书，将界面砂浆直接加入水中搅成均匀糊状，然后将基层墙体做拉毛处理。4. 3.2胶粉聚苯颗粒保温浆料的配制4.3.2.1措施1：先将按比例配置的水倒入砂浆搅拌机内，然后倒入一袋胶粉料搅拌35min后，再倒入一袋聚苯颗粒继续搅拌3min形成均匀胶状物后即可；可按施工稠度合适调整加水量，搅拌均匀后倒出。应随搅随用，在4h内用完。4.3.2.2措施2：先将按比例配置的水倒入砂浆搅拌机内，然后倒入聚苯颗粒和胶粉料的混合料，搅拌57min形成均匀胶状物后即可
6、；可按施工稠度合适调整加水量，搅拌均匀后倒出。应随搅随用，在4h内用完。4.3.3聚合物砂浆於！配制按使用阐明书比例，将聚合物砂浆加入水中，用砂浆搅拌机或手提搅拌器搅拌均匀后即可使用。一次配制用量以2h内用完为宜；夏季应合适缩短使用时间。配好的料注意防晒避风，超过可操作时间，不准再度加水使用。集中搅拌，专人定岗。聚合物砂浆施工过程中不得任意加水。4.4施工作业条件及准备4.4.1外脚手架按外装修用脚手架改装完毕，并经安全人员检查合格，在施工中配架子工翻铺板子。4.4.2基层墙体垂直度应满足表1的规定，墙面的水泥灰浆应清除，墙表面的凸起物应剔除，外墙上的螺孔应堵严。4.4.3门窗框及墙身上多种进
7、埋管件架按设计安装完毕。4.4.4重要材料：界面砂浆、胶粉聚苯颗粒、耐碱网格布、聚合物砂浆、柔性耐水腻子、涂料等。4.4.5气候条件：操作地点环境和基底温度不低于5C,风力不不小于5级，雨天不能施工。夏季施工，施工面应防止阳光直射，必要时可在脚手架上搭设防晒布，遮挡墙面。如施工中突遇降雨，应采用有效措施，防止雨水冲刷墙面。4.4.6劳动力组织：根据总包方的进度计划，现场的条件和基层的状况，安排劳动力、工期，动工日期由总包方、监理工程师确定。4.5操作要点4.5.1基层墙面处理：墙面应清理洁净无油渍、浮尘等，旧墙面松动、风化部分应剔凿洁净。墙表面凸起物210mm应铲平。4.5.2对规定作界面处理
8、的基层应涂刷界面砂浆，用滚刷或扫帚将界面砂浆均匀涂刷，也可采用喷枪喷点。4.5.3吊垂直、套方、弹厚度控制线、拉垂直及水平通线、套方作口，按厚度线用胶粉聚苯颗粒保温浆料作原则厚度灰饼冲筋。4.5.4胶粉聚苯颗粒保温浆料的施工要点4.5.4.1抹胶粉聚苯颗粒保温浆料每遍厚度宜控制在2cm内，每遍间隔应在24h以上。4.5.4.2如分多遍施工时，后一遍施工厚度宜比前一遍施工厚度薄。最终一遍厚度留1.OCm左右为宜（例如：5cm厚胶粉聚苯颗粒系统合理的涂抹次序是先抹2.Oem厚，再抹1.52.OCm厚，最终抹1.51.OCm）O4.5.4.3最终一遍操作时，应到达冲筋厚度，并用大杠搓平。4.5.4.
9、4保温层基本固化干燥后方可进行抗裂保护层施工。4.5.5做分格线条4.5.5.1根据建筑物立面状况，分格缝宜分层设置，分块面积单边长度应不不小于15r11o4.5.5.2对于在保温层施工中未预留分格槽的工程，须按设计规定在胶粉聚苯颗粒保温层上弹出分格线的位置，用专用工具开出设定的凹槽。4.5.5.3分格缝宽度不适宜不不小于5mm,尺寸应比设计规定宽810mm,深35mm。4.5.5.4在凹槽中嵌满聚合物砂浆，再铺衬底网格布，然后将滴水槽嵌入凹槽中,与聚合物砂浆粘结牢固。墙面上铺贴网格布时应在分格缝处搭接，网格布搭接时，应用上沿网格布压住下沿网格布，搭接宽度不应不不小于IOCm,如图3所示。1.
10、胶粉聚笨颗粒保温层衬底阿格布一面层网格布L-聚合物砂浆塑料分格条4.5.6抹聚合物砂浆，铺贴耐碱玻纤网格布。玻纤网格布按墙体尺寸事先裁好，聚合物砂浆一般分两遍完毕，第一遍厚度约2mm左右，随即横向铺贴玻纤网格布，用抹子将玻纤网格布压入砂浆，搭接宽度应不不不小于横向80mm、纵向50mm的规定。先压入一侧，抹聚合物砂浆，再压入另一侧，严禁干搭。玻纤网格布铺贴要平整无褶皱，饱满度应到达100%,随即抹第二遍聚合物砂浆，厚度约l2mm,抹平压实、表面平整。建筑物首层应铺贴双层玻纤网格布，第一层网格布，铺贴措施与前述措施相似，但应注意铺贴玻纤网格布宜对接。随即可进行第二层一般网格布的铺贴工作。4.5.
11、7建筑物首层外保温阳角宜在双层玻纤网之间加专用护角，护角高度般为2m,在第一遍玻纤网施工后加入，其他各层阴角、阳角、门窗口角应用双层玻纤网包裹增强，包角网格布单边长度不应不不小于150mm。4.5.8抹完聚合物砂浆后，应检查平整、垂直及阴阳角方正，对于不符合原则规定的应进行修补。4.5.9外保温施工中应注意的细部点问题。在下列系统终端部位，网格布应进行加强处理：门窗洞口、管道或其他设备需穿墙的洞口处，变形缝等需要终止系统的部位。当碰到门窗洞口时，应在洞口四角处沿45方向补助一块原则网布，以防止开裂。在勒脚底边的处理要严格根据规范操作，防止后期出现质量问题。4.5.10保温系统施工完毕并且验收合
12、格后即可进行面层涂料口勺施工。根据面层涂料的科，类，可以选择涂刷高分子乳液防水弹性底层涂料，涂刷应均匀，不得漏涂。然后再刮柔性耐水腻子，进行饰面涂料施工。4.6施工节点图(1)窗口加强网示意图如图4所示。图4窗口网格布加强示意图阴、阳角详图如图5图Il所示。冏格布对报聚合物皮浆3公TM*T.fP.L.:胶粉聚象强粒保温层双层网格布F聚合物核浆I护角图6首层阳角做法示意图图5首层阴角做法示意图图7二层及以上阴角做法示意图图8二层及以上阳角做法示意图图10二层及以上阳角剖面图图9首层阳角剖面图OOO7q图Il专用护角示意图（3）女儿墙、屋面构造详图如图12、图13所示。此外堵段保温层依设计定内饰面
13、基层墙体沿女儿墙四周加 贴基板图12女儿墙、屋面做法示意图I-防水层- 聚合物砂浆找平层（35加厚）- 聚基颗粒保温层（按设计厚度）- 沥吉玛谛脂或改性涂料隔汽层- 20Imn厚1：3水泥砂浆粉光乐平- 屋面结构板及找坡层 .沿女儿增四周加 站呆板 内饰而一基层墙体防水层聚合物妙装找平层（3-5Inm犀）聚基载粒保温层最薄处（按设计厚度）沥青玛谛脂或改性涂料隘汽层2（hnm庠1：3水泥核浆粒光在平-屋面结构板图13女儿墙、屋面做法示意图（4）门窗洞口详图如图14、图15所示。一内饰面建筑法健育 发泡密封胶胶松聚笨颗粒保温层附加波型玻纤网格-布一层（搭接15Omffl）附加涂塑玻纤网格布一层（格
14、接15Omm）胶粉聚茶颗粒保温层窗口做法示意图1.发泡密封胶-建筑袋缝青内饰而OoooooooooooMpppo0000000000Oooqooooo内饰面1.内窗台发泡密封胶UCCc: Ooo Voon Ooo :IOOC Ooo oo Ooo OoC Ooo VZOOC Ooo JoOC Ooo 500 Ooo JCOe-建筑嵌缝膏胶粉聚笨颗粒保温层附加涂塑玻纤网格布一层（搭接15Omm）图15外墙窗做法示意图(5)变形缝详图如图16所示。50帧厚软质聚乙燥泡沫充 料塞实用丙烯皎密封胶拈牢胶粉聚茶颗粒保温层图16变形缝做法示意图垂直缝详图如图17所示。HCQ，CaacCCXlVoooooooooo0000000000,席aC-尸IyJC-CCUw,i。.OoooooP-L背衬(聚乙烯圆棒)HL密封膏胶粉聚茶颗粒保温层图17垂百缝做法示意图水平缝详图如图18所示。Gcc_OooOoo_OooVooOooVooOooOoo,Ooo0JOooVooOooJmPdddOooOooOooOooOooOooOooOooOooOooOooOoo
