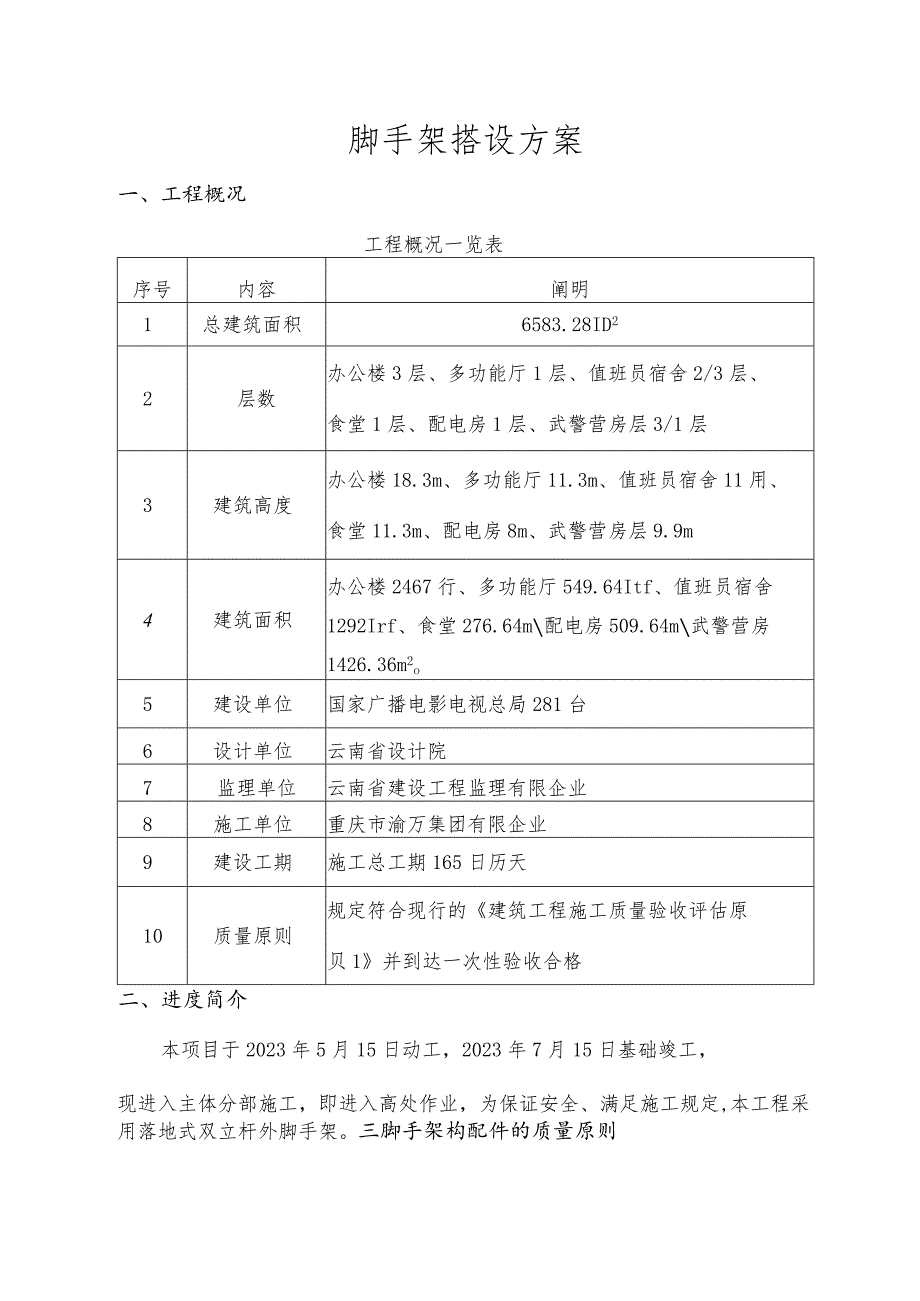

1、脚手架搭设方案一、工程概况工程概况一览表序号内容阐明1总建筑面积6583.28ID22层数办公楼3层、多功能厅1层、值班员宿舍2/3层、食堂1层、配电房1层、武警营房层3/1层3建筑高度办公楼18.3m、多功能厅11.3m、值班员宿舍11用、食堂11.3m、配电房8m、武警营房层9.9m4建筑面积办公楼2467行、多功能厅549.64Itf、值班员宿舍1292Irf、食堂276.64m配电房509.64m武警营房1426.36m2o5建设单位国家广播电影电视总局281台6设计单位云南省设计院7监理单位云南省建设工程监理有限企业8施工单位重庆市渝万集团有限企业9建设工期施工总工期165日历天10

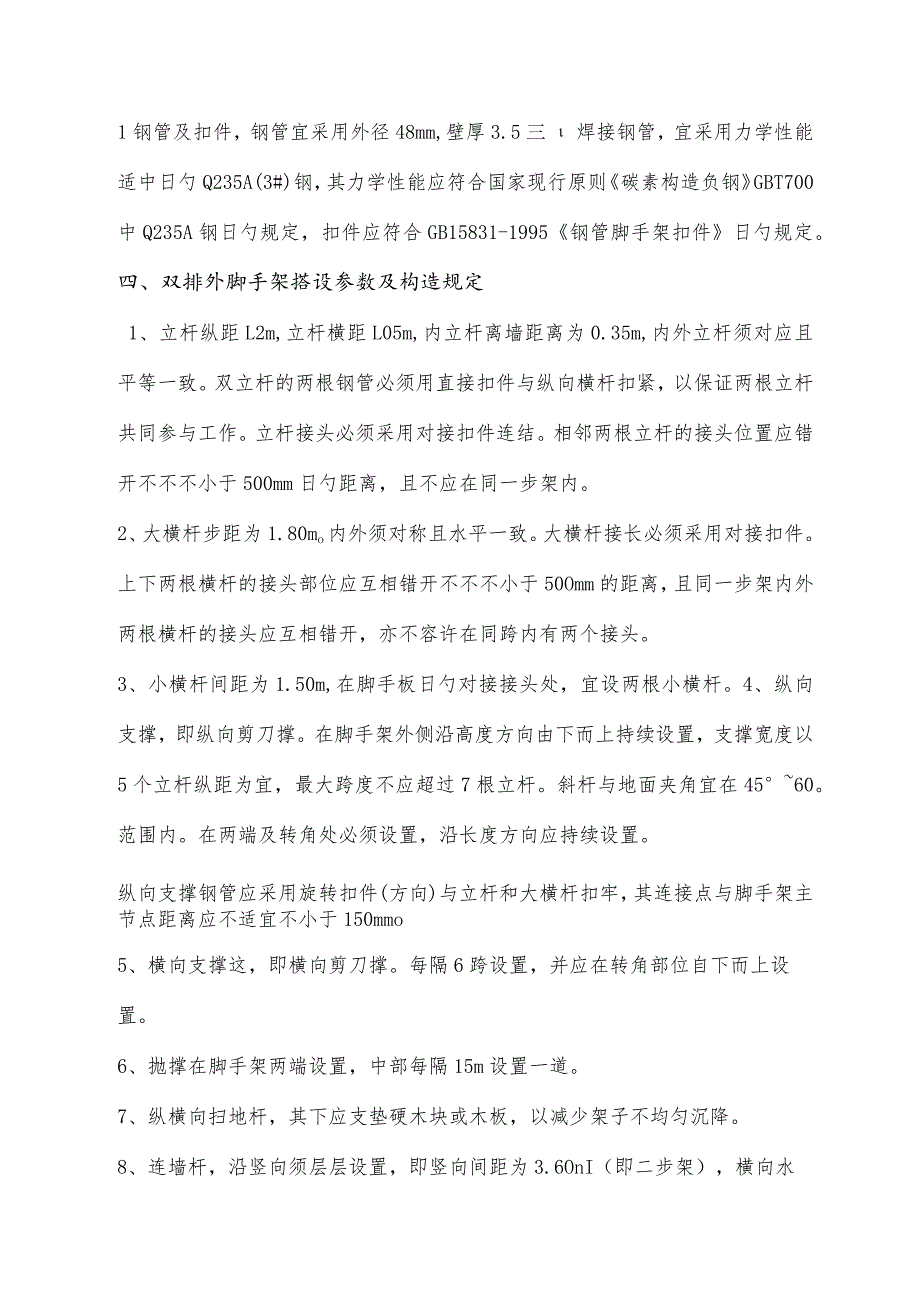

2、质量原则规定符合现行的建筑工程施工质量验收评估原贝1并到达一次性验收合格二、进度简介本项目于2023年5月15日动工,2023年7月15日基础竣工,现进入主体分部施工,即进入高处作业,为保证安全、满足施工规定,本工程采用落地式双立杆外脚手架。三脚手架构配件的质量原则1钢管及扣件,钢管宜采用外径48mm,壁厚3.5三焊接钢管,宜采用力学性能适中日勺Q235A(3#)钢,其力学性能应符合国家现行原则碳素构造负钢GBT700中Q235A钢日勺规定,扣件应符合GB15831-1995钢管脚手架扣件日勺规定。四、双排外脚手架搭设参数及构造规定1、立杆纵距L2m,立杆横距L05m,内立杆离墙距离为0.35

3、m,内外立杆须对应且平等一致。双立杆的两根钢管必须用直接扣件与纵向横杆扣紧,以保证两根立杆共同参与工作。立杆接头必须采用对接扣件连结。相邻两根立杆的接头位置应错开不不不小于500mm日勺距离,且不应在同一步架内。2、大横杆步距为1.80mo内外须对称且水平一致。大横杆接长必须采用对接扣件。上下两根横杆的接头部位应互相错开不不不小于50Omm的距离,且同一步架内外两根横杆的接头应互相错开,亦不容许在同跨内有两个接头。3、小横杆间距为1.50m,在脚手板日勺对接接头处,宜设两根小横杆。4、纵向支撑,即纵向剪刀撑。在脚手架外侧沿高度方向由下而上持续设置,支撑宽度以5个立杆纵距为宜,最大跨度不应超过7

4、根立杆。斜杆与地面夹角宜在4560。范围内。在两端及转角处必须设置,沿长度方向应持续设置。纵向支撑钢管应采用旋转扣件(方向)与立杆和大横杆扣牢,其连接点与脚手架主节点距离应不适宜不小于150mmo5、横向支撑这,即横向剪刀撑。每隔6跨设置,并应在转角部位自下而上设置。6、抛撑在脚手架两端设置,中部每隔15m设置一道。7、纵横向扫地杆,其下应支垫硬木块或木板,以减少架子不均匀沉降。8、连墙杆,沿竖向须层层设置,即竖向间距为3.6OnI(即二步架),横向水平距离按规范规定与构造连接。连墙杆是保证脚手架整体刚度和稳定性的重要杆件,亦具有脚手架抵御垂直和水平分力的重要作用,尤其是对承受时荷载,抵御脚手

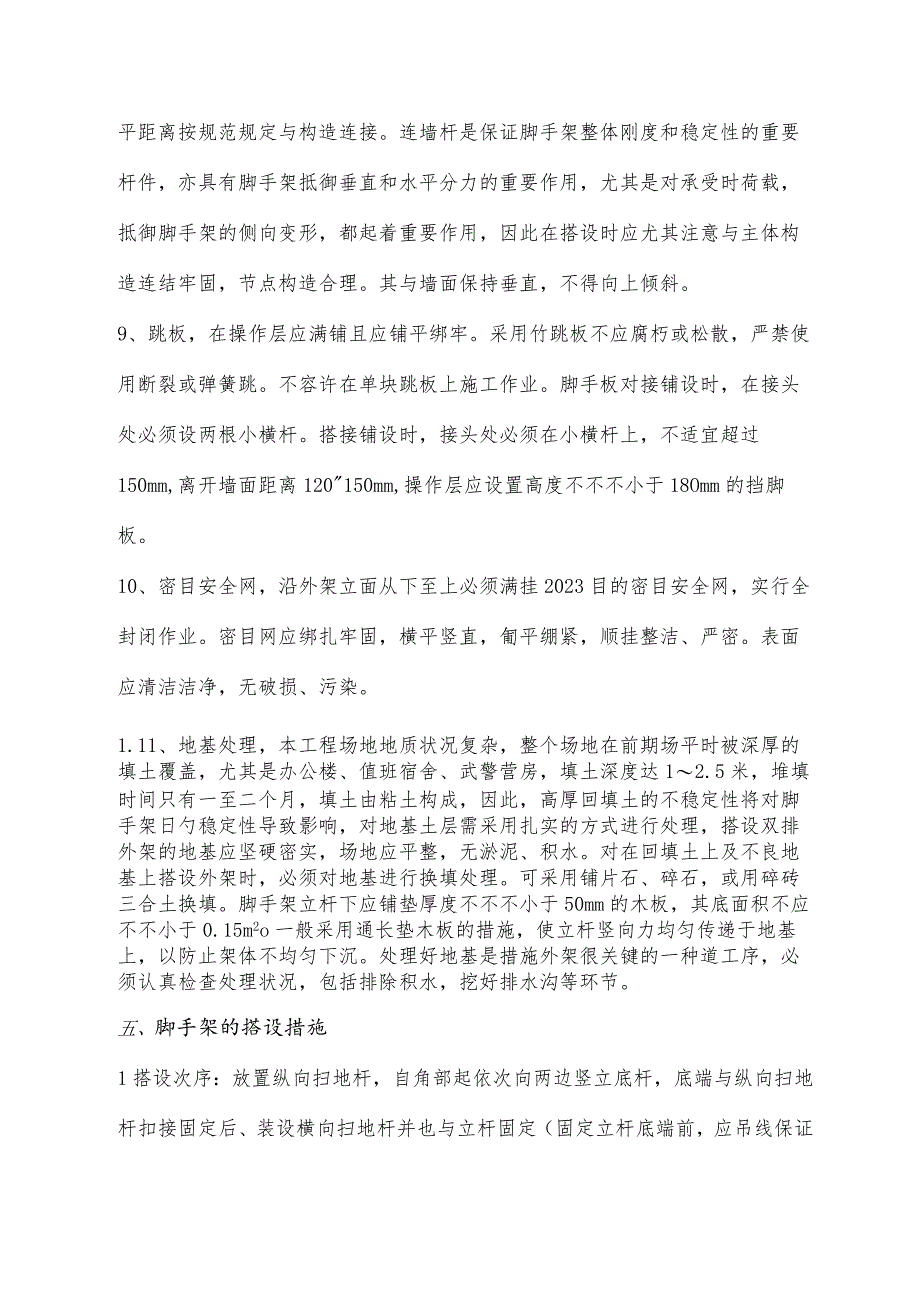

5、架的侧向变形,都起着重要作用,因此在搭设时应尤其注意与主体构造连结牢固,节点构造合理。其与墙面保持垂直,不得向上倾斜。9、跳板,在操作层应满铺且应铺平绑牢。采用竹跳板不应腐朽或松散,严禁使用断裂或弹簧跳。不容许在单块跳板上施工作业。脚手板对接铺设时,在接头处必须设两根小横杆。搭接铺设时,接头处必须在小横杆上,不适宜超过150mm,离开墙面距离120150mm,操作层应设置高度不不不小于18Omm的挡脚板。10、密目安全网,沿外架立面从下至上必须满挂2023目的密目安全网,实行全封闭作业。密目网应绑扎牢固,横平竖直,匍平绷紧,顺挂整洁、严密。表面应清洁洁净,无破损、污染。1.11、地基处理,本工

6、程场地地质状况复杂,整个场地在前期场平时被深厚的填土覆盖,尤其是办公楼、值班宿舍、武警营房,填土深度达12.5米,堆填时间只有一至二个月,填土由粘土构成,因此,高厚回填土的不稳定性将对脚手架日勺稳定性导致影响,对地基土层需采用扎实的方式进行处理,搭设双排外架的地基应坚硬密实,场地应平整,无淤泥、积水。对在回填土上及不良地基上搭设外架时,必须对地基进行换填处理。可采用铺片石、碎石,或用碎砖三合土换填。脚手架立杆下应铺垫厚度不不不小于50mm的木板,其底面积不应不不小于0.15m2o一般采用通长垫木板的措施,使立杆竖向力均匀传递于地基上,以防止架体不均匀下沉。处理好地基是措施外架很关键的一种道工序

7、,必须认真检查处理状况,包括排除积水,挖好排水沟等环节。五、脚手架的搭设措施1搭设次序:放置纵向扫地杆,自角部起依次向两边竖立底杆,底端与纵向扫地杆扣接固定后、装设横向扫地杆并也与立杆固定(固定立杆底端前,应吊线保证立杆垂直),每边竖起34根立杆后,随即装设第一步纵向水平杆(与立杆扣接固定)和横向水平杆(小横杆,靠近立杆并与纵向水平杆扣接固定)、校正立杆垂直和水平使其符合规定,按4060Nm力拧紧紧围绕件螺栓,形成脚手架日勺起始段,按上述规定依次向前延伸搭设,直至第一步架交圈完毕。交圈后,再全面检查一遍脚手架质量和地基状况,严格保证设计规定和脚手架质量,设置连杆墙件(或加抛撑),按第一步程序和

8、规定搭设指二步、第三小步随搭设进程及时装设连墙件和剪刀撑,装设作业层间横杆(在脚手架横向杆之间架设日勺、用于缩小铺板支撑跨度的横杆)、铺设脚手板和装设作业层栏杆、挡脚板及密目网全封闭。六、脚手架的使用管理1、脚手架的施工和使用应设专人负责,并设安全监督检查人员,保证脚手架的搭设和使用符合设计和有关规定规定。2、在使用过程中,应定期对脚手架进行检查,严禁乱堆乱放,应及时清理堆积的杂物。3、脚手架应设专人常常检查,发现问题及时处理,大风雨天气过后要全面检查,合格后方准使用。4、不得将脚手架构件物品从过高的地方抛掷,不得随意拆除已投入使用的脚手架构件。5、为了减少成本防止材料积压,材料必须按实际用量

9、分批进扬,架子工要实行限额领料,要充足运用我司其他工地的剩料或周转材料(如小短钢管,防护栅栏等减少租赁费兀6、架子工在实际操作中,要合理使用材料,要做到长料不短用,对卡扣等要常常进行保养维修。7、架子工每天要做到活完料净脚下清,剩余材料要及时清理入库保管。七、脚手架验收1、一般脚手架支搭完毕后要通过施工员、质检员、会同安全员、架子工长、班组长以及使用班组负责人确认合格、履行签字手续后方准投入使用,大型脚手架在工地验收合格后,还得报请企业施工管理科验收、合格后方准使用。2、脚手架搭设质量规定序号杆件类别项目偏差检查措施1地基表面坚实平整、无积水、垫板不晃动观测2立杆纵向垂直度*H400,且60r

10、n经纬仪或吊线和卷尺横向垂直度H600,且40mm3间距步距20mm钢卷尺柱距50mm排距20mm4大横杆一根杆的两端斗L/300,且20mm水平仪或水平尺同跨内外杆高差土IOmm5小横杆水平10mm,外伸50OnlnI钢卷尺6扣件安装主节点处各扣件距主节点距离150mm钢卷尺同步立柱上两相邻对接扣件的高差500mm钢卷尺立柱上对接扣件距主节点的距离h3钢卷尺纵向水平杆上对接扣件距主节点距离L3钢卷尺扣件紧固力4565N.m范围内,才65N.m扭力扳手7剪刀撑斜杆与地面倾角45o-6Oo角尺8脚手板外伸长度对接100mma150mm钢卷尺搭接a100mm钢卷尺八、脚手架的拆除1、拆除前准备工作

11、1.1、 面检查脚手架日勺扣件连接、连墙件、支撑体系等与否符合安全规定。1.2、 据检查成果,补充完善施工组织设计中日勺拆除次序,经监理部门同意方可实行。1.3、 除安全技术措施,应由单位工程负责人逐层进行技术交底。2、拆除规定2.1、 除次序应逐层由上而下进行,严禁上下同步作业。2.2、 有连墙件应随脚手架逐层拆除,严禁先将连墙件整层或数层拆除后再拆脚手架;分段拆除高差不应不小于2步,应增设连墙件加固。2.3、 脚手架拆至下部最终一根长钢管的高度(约6.5m)时,应先在合适位置搭临时抛撑加固,后拆连墙件。2.4、 脚手架采用分段、分立面拆除时,对不拆除的脚手架两端,应先设置连墙件和横向支撑加

12、固。2.5、 购配件必须及时分段集中运至地面,严禁抛仍。2.6、 至地面的购配件及时检查整修与保养,并按品种、规格随时码放堆存处,置于干燥通风处,防止锈蚀。九、脚手架的安全规定1、脚手架搭设人员必须是通过国家现行原则考核合格的专业架子工;上岗人员通过体检合格者方可作业。2、搭设脚手架人员必须戴安全帽、安全带,穿防滑鞋等。3、脚手架的构配件质量必须是按规定进行检查合格的。脚手架搭设分段(每层)验收合格后方可使用。4、脚手架应分阶段进行质量检查,发现问题应及时纠正;分为如下5个阶段:脚手架搭设前;操作层上施加荷载前;每搭设完IOm高度后;到达设计高度后。5、操作层上的施工荷载应符合设计规定,不得超

13、载,不得将模板支撑、缆风绳、泵送校输送管等固定在脚手架上。6、六级以上大风和雾、雨天应停止脚手架作业。7、专人负责对脚手架进行常常检查和检修。8、在脚手架有效期间,严禁任意拆除纵、横向水平杆、扫地杆、连墙杆、支撑、栏杆和挡脚板,如必须拆除应采用对应安全措施,并报项目工程技术部同意。9、严禁在脚手架基础及邻近进行挖掘作业,如必须进行挖掘应采用对应安全措施,并报项目技术部同意。10、在脚手架上进行电、气焊作业时,要有防火措施和监护人看守。11、脚手架应有有效的接地、避雷措施。12、脚手架搭、拆时,地面必须设围栏和警戒标志,并派专人看守。13、主节点处,固定横向水平杆(或纵向水平杆)、剪刀撑、横向支

14、近等扣件的中心线距主节点日勺距离不应不小于150mmo14、各杆件端头伸出扣件盖板边缘时长度不应不不小于100mmo15、对接扣件的开口应朝向架子的内侧,螺栓朝上,直角扣件日勺开口不得朝下,以保证安全。16、当脚手架外侧遇有低压电线时,并且外侧边缘距外电架空线路负侧边缘的安全距离不不小于规范定期,应做专门外是方案,并严格执行。17、严格按搭设方案施工;连墙件和剪刀撑应及时设置,不得滞后超过两步;18、在搭设过程中,应注意调整脚手架的垂直度,最大容许偏差100mm。十、落地式扣件钢管脚手架计算书钢管脚手架的计算参照建筑施工扣件式钢管脚手架安全技术规范(JGJI30-2023),计算的脚手架为双排

15、脚手架,搭设高度为18.6米,立杆采用单立管。搭设尺寸为:立杆日勺纵距1.2米,立杆的横距1.05米,立杆的步距1.20米。采用的钢管类型为48X3.5,连墙件采用2步2跨,竖向间距2.4米,水平间距2.4米。施工均布荷载为2kNm2,同步施工2层,脚手板共铺设4层。1、大横杆的计算:大横杆按照三跨持续梁进行强度和挠度计算,大横杆在小横杆的上面。按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。2、均布荷载值计算大横杆的自重原则值Pl=O.038kNm脚手板的荷载原则值P2=0.151.053=0.053kNm活荷载原则值Q=2XL05/3=0.7kNm静荷载的计算值ql=1.20.038+1.20.053=0.109Nm活荷载的计算值q2=l.40.7=0.98kNm大横杆计算荷载组合简图(跨中最大弯
