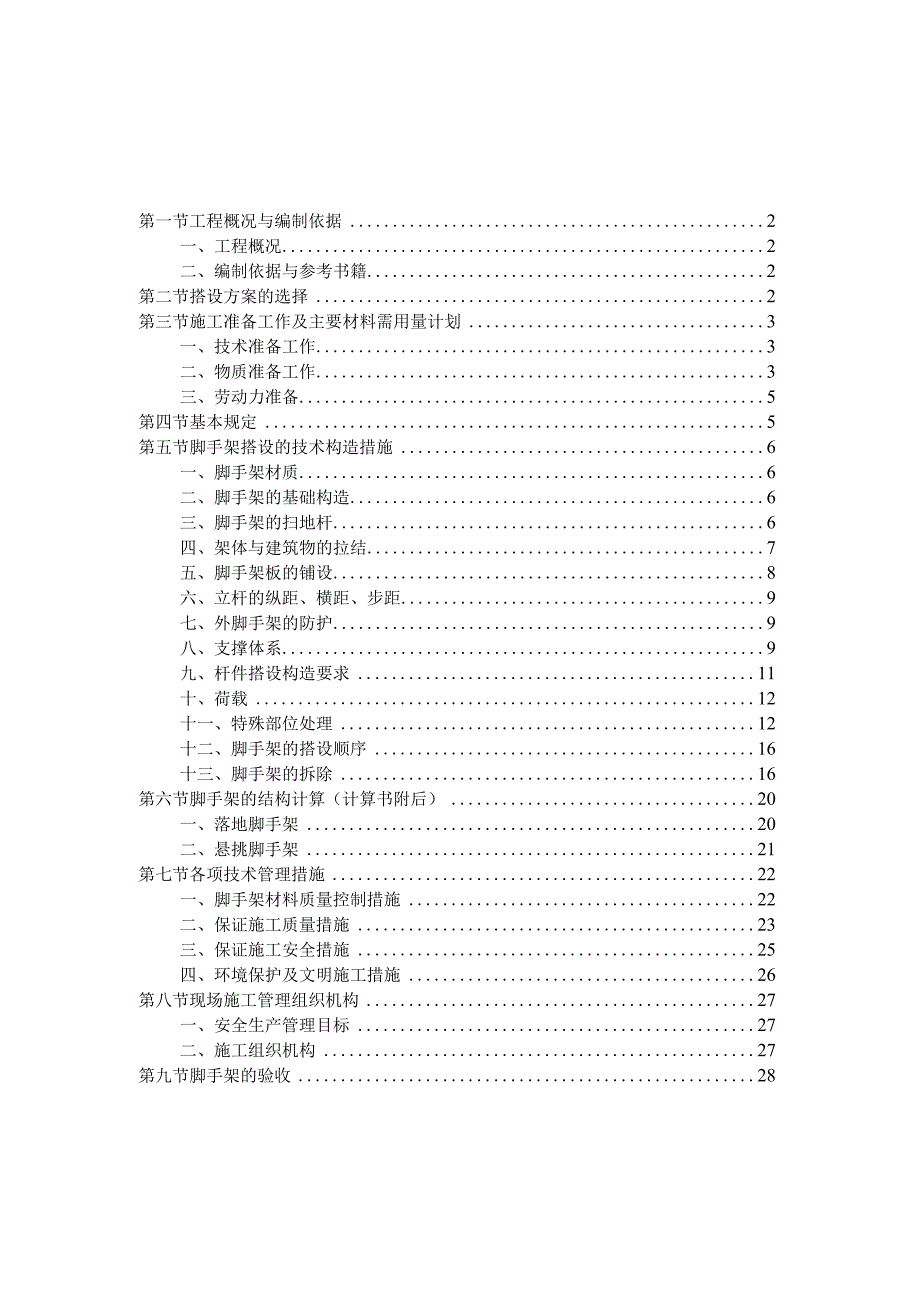

1、第一节工程概况与编制依据2一、工程概况2二、编制依据与参考书籍2第二节搭设方案的选择2第三节施工准备工作及主要材料需用量计划3一、技术准备工作3二、物质准备工作3三、劳动力准备5第四节基本规定5第五节脚手架搭设的技术构造措施6一、脚手架材质6二、脚手架的基础构造6三、脚手架的扫地杆6四、架体与建筑物的拉结7五、脚手架板的铺设8六、立杆的纵距、横距、步距9七、外脚手架的防护9八、支撑体系9九、杆件搭设构造要求11十、荷载12十一、特殊部位处理12十二、脚手架的搭设顺序16十三、脚手架的拆除16第六节脚手架的结构计算（计算书附后）20一、落地脚手架20二、悬挑脚手架21第七节各项技术管理措施22一
2、、脚手架材料质量控制措施22二、保证施工质量措施23三、保证施工安全措施25四、环境保护及文明施工措施26第八节现场施工管理组织机构27一、安全生产管理目标27二、施工组织机构27第九节脚手架的验收28第一节工程概况与编制依据一、工程概况略二、编制依据与参考书籍1、本工程的结构施工图2、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）；3、建筑施工安全检查标准（JGJ59-2011）；4、建筑施工高空作业安全技术规范（JGJ80-91-2011版）；第二节搭设方案的选择因本工程1#楼、5#楼、6#楼高75.4m,2#楼、7#楼高75m,外脚手架搭设方式采用双排钢管扣件落地式脚手架
3、+型钢悬挑脚手架。1#楼、5#楼、6#楼落地脚手架搭设部位为广2层，高度为7.15米，3层以上采用悬挑脚手架，第一挑搭设高度为17.4m（共6层高）；第二挑架从九层楼面开始悬挑，每六层挑一次，搭设高度为每次17.4m。悬挑层分别为：三层（楼面开始）、九层、十五层、二十一层，共四挑。2#楼、7#楼落地脚手架搭设部位为2层，高度为7.25米，3层以上采用悬挑脚手架，第一挑搭设高度为18m（共6层高）；第二挑架从九层楼面开始悬挑，每六层挑一次，搭设高度为每次18m。悬挑层分别为：三层（楼面开始）、九层、十五层、二H一层，共四挑。计算选取搭设高度7.25落地外脚手架和搭设高度18m的型钢悬挑脚手架，各

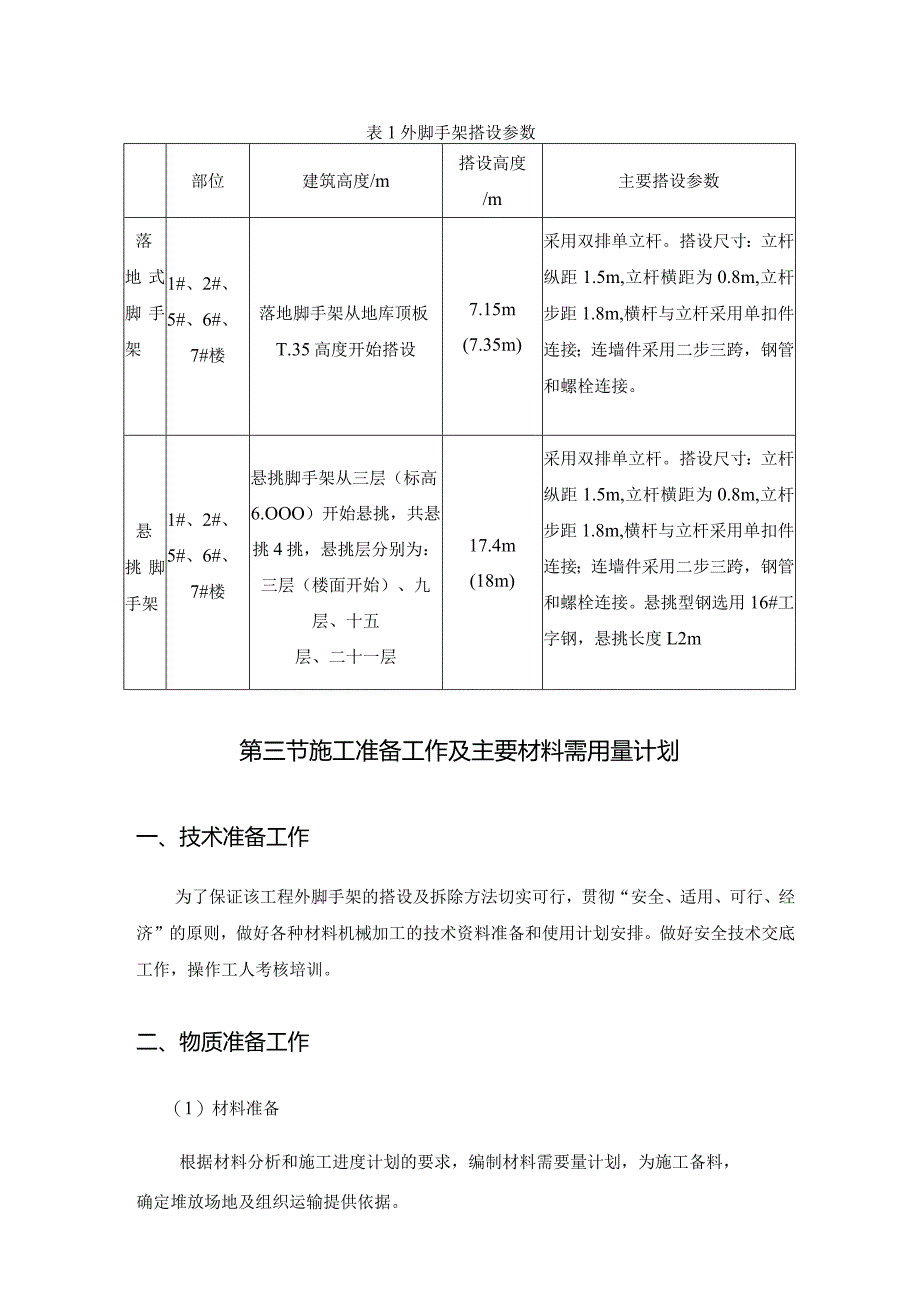

4、楼外脚手架搭设参数如表1示。表1外脚手架搭设参数部位建筑高度/m搭设高度/m主要搭设参数落地式脚手架1#、2#、5#、6#、7#楼落地脚手架从地库顶板T.35高度开始搭设7.15m(7.35m)采用双排单立杆。搭设尺寸：立杆纵距1.5m,立杆横距为0.8m,立杆步距1.8m,横杆与立杆采用单扣件连接；连墙件采用二步三跨，钢管和螺栓连接。悬挑脚手架1#、2#、5#、6#、7#楼悬挑脚手架从三层（标高6.OOO）开始悬挑，共悬挑4挑，悬挑层分别为：三层（楼面开始）、九层、十五层、二十一层17.4m(18m)采用双排单立杆。搭设尺寸：立杆纵距1.5m,立杆横距为0.8m,立杆步距1.8m,横杆与立杆
5、采用单扣件连接；连墙件采用二步三跨，钢管和螺栓连接。悬挑型钢选用16#工字钢，悬挑长度L2m第三节施工准备工作及主要材料需用量计划一、技术准备工作为了保证该工程外脚手架的搭设及拆除方法切实可行，贯彻“安全、适用、可行、经济”的原则，做好各种材料机械加工的技术资料准备和使用计划安排。做好安全技术交底工作，操作工人考核培训。二、物质准备工作（1）材料准备根据材料分析和施工进度计划的要求，编制材料需要量计划，为施工备料，确定堆放场地及组织运输提供依据。材料参数表钢管类型483.5钢管截面惯性矩I(Cm4)10.78钢管截面抵抗矩W(cm3)4.49钢管抗弯强度设计值f(Nmm2)205钢管弹性模量E
6、(Nmm2)206000单扣件抗滑承载力设计值RC(kN)6.4表2主要材料清单序号材料名称规格1工字钢16号2脚手板1.2X0.8m3钢管48x3.54扣件只5安全网张6钢丝绳16#表3主要设备清单序号仪器设备名称规格型号单位数量备注1力矩扳手/把1检查架子扣件拧紧力度是否达到要求2水准仪S32测量及垂直控制3架子扳手/只20架子工搭设和拆除架子用4钢卷尺50M/5M支5/15测量及水平控制5游标尺125-150un支2钢管进场检测(2)构(配)件和制品加工准备根据脚手架构造体系要求，对构(配)件和制品进行加工。(3)脚手架施工机具准备由架子工自带扳手及其它所需工具。三、劳动力准备1、在项目
7、经理及项目管理机构直接领导，配备技术人员以满足该工程施工技术管理的各项需要。2、选择技术素质高，有上岗资格证的架子班组，按生产进度计划组织劳动力进场，进行安全、消防、文明施工等各方面教育，并做到上岗人员上岗前体检,体检合格者方可上岗。根据该工程外架工程量及工期要求，准备20个合格的专业架子工进场施工。第四节基本规定1、凡是有高血压，严重心脏病、癫痫病，以及其他不适于高空作业的人员，均不得从事架子工作业。凡参加高空作业人员，必须定期进行身体检查。2、处于2米以上的高空作业无安全防护时，必须配戴安全带，作业时戴安全帽。安全带必须系在牢固可靠的地方。3、高处作业时，衣着要灵便。禁止赤脚、穿拖鞋、硬底
8、鞋和带钉易滑鞋。严禁酒后作业。4、严禁向下抛物体和工具；严禁作业人员在脚手架上下；严禁在四周没有安全网而以不系安全带的危险场所作业。5、强台风、雷雨天、大雾天的环境，不准进行高处作业；夜间作业必须布置良好的照明设备。6、操作时，精神集中，禁止打闹和开玩笑。工间休息时应下到地面。7、脚手架其负荷量每平方米不得超过270KG。8、架子上原则上禁止堆料。如必要时，堆料不能过于集中。凡不符合规定的，架子工有权制止。9、脚手架应固定于建筑物的牢固部位上，不应固定在管道及其他不牢靠的结构上。10、施工场所的脚手架其使用期在半年以上者，经过大风、大雨后，要进行检查，发现问题及时处理。11、架子搭设完毕，应汇
9、同有关人员验收签证后方可交付使用。12、脚手架的安装与拆卸，应按施工方案程序进行。施工区应设围栏或专人看守第五节脚手架搭设的技术构造措施一、脚手架材质钢管符合国家标准和技术要求，外径不小于48mm,壁厚不小于3.5mm,有严重锈蚀、弯曲、压扁或有裂缝的钢管严禁使用。扣件要有出厂合格证，有脆裂、变形、滑丝的扣件禁止使用，扣件表面应进行防锈处理，扣件活动部位应能灵活转动。当扣件夹紧钢管时，开口处的最小距离不小于5mm。二、脚手架的基础构造落地式脚手架的基础构造落地式脚手架直接支承在地基上，应认真处理地基，确保地基有足够的承载力，避免脚手架发生整体沉降或局部沉降。本工程由一个地下室就和五栋主楼组成，
10、1#楼、2#楼位于地下室内，落地脚手架直接搭设在地下室顶板上。5#、6#、7#楼部分位于地下室顶板上，部分位于黏土地基上。地下室顶板为30Omm厚C35混凝土板，落地脚手架搭设高度仅为7m,搭设基础完全符合要求。部分位于黏土地基上的脚手架搭设前应先做好地基硬化处理。三、脚手架的扫地杆扫地杆是立杆下端绑扎的纵向和横向的水平杆，一般离下脚面不超过200mmo扫地杆是必须用扣件扣牢，它的功能是约束立杆底脚所发生的位移和用来避免或减少脚手架的不均匀沉降，在扫地杆下部垫塞木板。四、架体与建筑物的拉结连墙点的位置在与立杆和大横杆相交的接点处，离节点的间距不宜大于150mm。连墙杆在房屋每一层范围均需布置一
11、排，呈梅花形布置。竖向间距为脚手架步高的2倍。横向间距选用立杆纵距的3倍。连墙杆必须从底部第一根大横杆处开始设置，沿整片脚手架均匀布置。在脚手架周边的端头（包括顶端）以及转角处，要加密2道连墙杆。连墙杆采用以下做法：（1）连墙杆和预埋件螺栓连接。即在现浇混凝土的框架梁、柱内预埋螺栓,然后用钢管一端（连墙杆端部焊接一块60*80*5铁板）与预埋件连接。连接时要求混凝土的强度等级不低于15Nmm2o（2）短钢管、扣件与墙体相连接（3）连墙杆宜采用梅花形布置（两步三跨布置）。（4）连墙杆所在位置有时可能遇到门窗洞口，可以用添加附加短钢管的办法来实现联结。（5）施工过程中当个别连墙杆被拆除后在相当一段
12、时期内难于补上时，必须采取有效的加强措施。如附近添设一个临时的连墙杆，限制施工荷载或加强横向刚度等。五、脚手架板的铺设1、首层隔离层和施工操作层沿纵向满铺脚手板，作到严密、牢固、铺平、铺稳，不得超过50mm的间隙。架子上不准留单块脚手板。脚手板在纵向的接头有对接铺设和搭接铺设二种。(a)W150 W150WloO 100 (b)1脚手板2小横杆图4-8脚手板的对接和搭接(a)对接(b)搭接(1)对接铺设的脚手架板，在每块脚手架板两端下面均要有小横杆，杆离板端的距离应不大于150mm,小横杆应放正、绑牢。(2)搭接铺设的脚手板，要求两块脚手板端头的搭接长度应不小于200mm,接头处必须在小横杆上
13、，脚手板与小横杆之间的不平处允许用木块垫实并绑牢，不许垫砖块等易碎物体。严禁留探头长度15Omm探头板。2、脚手板应在下列部位给予固定：(1)脚手板的两端和拐角处；(2)、沿板长方向间隔1520mm;(3)、坡道和平台的两端；(4)、其他可能发生滑动和翘起的部位。六、立杆的纵距、横距、步距1、立杆的纵距脚手架高度H脚手架的纵向间距L25m时，偏差不大于H400mm0本工程立杆纵距取1.5m。2、立杆的横距取O.8O米（1）横向水平杆（小横杆）伸出纵向水平杆（大横杆）外的长度不宜小于100mm,以防止小横杆从大横杆上滑脱。（2）双排脚手架的里立杆距墙体的距离为300mm。以保证工人有一定的操作活
14、动空间。3、脚手架的步距取1.8m。七、外脚手架的防护离地面2m以上铺设脚手板的作业层都要在脚手架外立杆的内侧绑两道牢固的护身栏杆和挡脚板。两道护身栏杆离脚手架的高度分别为1.2m和0.6m,紧贴外立杆内侧安设两道水平钢管。挡脚板宽度在18Omm左右。架体须超过施工操作层1.8m高，中间须加防护栏杆。密目式安全网应紧随架体搭设高度满挂；使用的密目式安全网须是建设部认证产品。每步须满铺脚手板，每隔三步应做一道隔离网，悬挑脚手架悬挑首层设置硬隔离，防止物体掉落等。八、支撑体系脚手架必须设置支撑体系。支撑体系包括纵向支撑（剪刀撑）、横向支撑和水平支撑，这些支撑应和脚手架这一空间构架的基本构件很好联结。1、纵向支撑（1）每道剪刀撑跨越立杆的根数宜按规定确定。每道剪刀撑宽度不应小于4跨，且不应小于6m,斜杆与地面的倾角宜在4560之间；（2）高度在24m以下的单、双排脚手架，均必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距不应大于15m（3）高度在24m以上的双排脚手架应在外侧立面整个长度和高
