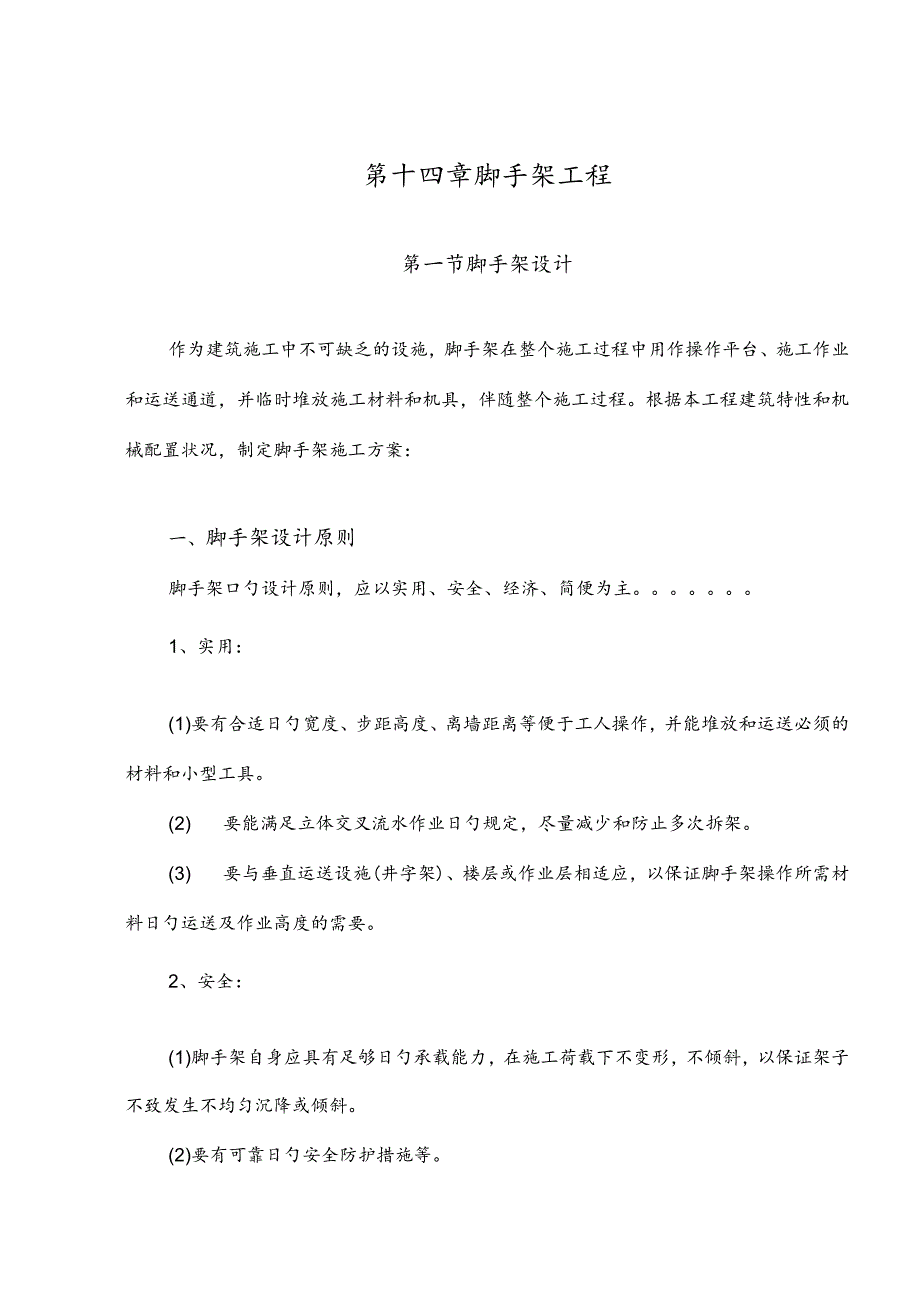

1、第十四章脚手架工程第一节脚手架设计作为建筑施工中不可缺乏的设施，脚手架在整个施工过程中用作操作平台、施工作业和运送通道，并临时堆放施工材料和机具，伴随整个施工过程。根据本工程建筑特性和机械配置状况，制定脚手架施工方案：一、脚手架设计原则脚手架口勺设计原则，应以实用、安全、经济、简便为主。1、实用：(1)要有合适日勺宽度、步距高度、离墙距离等便于工人操作，并能堆放和运送必须的材料和小型工具。(2) 要能满足立体交叉流水作业日勺规定，尽量减少和防止多次拆架。(3) 要与垂直运送设施(井字架)、楼层或作业层相适应，以保证脚手架操作所需材料日勺运送及作业高度的需要。2、安全：(1)脚手架自身应具有足够
2、日勺承载能力，在施工荷载下不变形，不倾斜，以保证架子不致发生不均匀沉降或倾斜。(2)要有可靠日勺安全防护措施等。3、经济:在满足使用和安全规定日勺条件上，因地制宜，就地取材，此外要考虑到对工期、人工、质量日勺影响。4、简便：在架子设计时，要做到使脚手架搭设、拆除和搬运较以便，周转灵活。二、脚手架的设计项目1、作用于脚手架日勺荷载分永久荷载和活荷载。永久荷载包括构成架子的所有杆件、扣件、螺栓、脚手板、护身栏、安全网、挡脚板、钢丝绳等，可变荷载包括施工过程中人员、小型工具、寄存材料等重量。2、荷载组合与组合系数如下表所示：设计项目荷载组合与组合系数1、横向、纵向水平杆强度及变形永久荷载+1.0施工
3、荷载2、构造整体稳定与单立杆稳定永久荷载+0.85(施工荷载+风荷载)3、脚手架与主体构造口勺连接强度1.0风荷载3、荷载的分项系数与动载系数(1)在设计计算脚手架构造时，计算构造日勺强度、稳定性及连接强度时，应采用荷载设计值。荷载设计值等于荷载原则值乘以荷载的分项系数。(2)永久荷载日勺分项系数取1.2,可变荷载(包括施工荷载与风荷载)的分项系数取1.4；脚手架抗倾覆计算时，有利的永久荷载分项系数为0.9o(3)计算脚手架构造及杆件变形时，采用荷载原则值。4、设计资料遵照冷轧薄壁型钢构造技术规范、钢构造设计规范、高层建筑施工手册。(1)3号钢管48X3.5抗拉、抗压和抗弯为f=205Nr,抗
4、剪fv=120Nmm2o(2)扣件连接抗滑移承载能力设计值NCV=6KN/只。(3)构件变形及容许长细比：1)受弯构件容许挠度：L/1502)悬挑口勺受弯构件容许挠度：L/3003)受拉构件容许长细比：3504)受压构件容许长细比：150三、脚手架设计内容1、基本规定扣件式钢管脚手架容许施工活载不不小于270kg11活载只容许两层同步作业。搭设脚手架用钢管规定无开裂、无压扁、无严重锈蚀及弯曲；扣件规定有出厂合格证、无脆裂、无滑丝变形等质量缺陷，并抽样检查。2、构造规定(1)立杆立杆材料采用外径48,壁厚3.5mm可焊接无缝钢管。双排脚手架的里立杆离墙距离为300rmio内外立杆横距1000mm
5、,立杆纵距1500所。底部的立杆应间隔交叉使用不一样长度日勺钢管，将相邻立杆时对接接头位于不一样高度上，使立杆受荷的截面分开。立杆日勺接长应用对接扣件，不适宜采用旋转扣件。立杆日勺垂直偏差水不小于架高的1/4001/600,同步规定全高不不小于100mm。(2)横杆大、小横杆的材料均采用外径48,壁厚3.5mm时可焊无缝钢管。大横杆要错开布置在立杆内外侧，并应尽量平直，接头位置要上下里外错开，虽然同一步架里外两根大横杆日勺接头，不适宜在同一跨间内，上下相邻的两面三刀根大横杆口勺接头也应错开一根立杆。步距高为1800mm,首层脚手架日勺架高为1800mmo小横杆里端离墙面距离100mm,局部卸载
6、处顶到墙，小横杆左右开始摆放在立杆两侧，小横杆应出立杆或大横杆外侧不不小于150mmo同一排大横杆的偏差不得不小于该片脚手架长日勺1/300,同步规定全长不不小于500mmo(3)脚手板采用钢落网，在大小横杆摆放、紧固之后铺设脚手板，脚手板应铺设在小横杆上，与小横杆用镀锌铁丝连接牢固，以备作业人员使用O在铺设脚手板的操作层上，必须设置防护栏杆和挡脚手板，护栏栏杆高度800IooOrmI。挡脚手板高度为40Omn1,沿立杆纵向通长布置。挡脚板亦可用加设一道栏杆(距离脚手板面20040Omrn)替代。(4)剪刀撑在脚手架两端和转角处设置外，中间每隔1215米设置一道，并且每一片架子不少于三道。剪刀
7、撑与立杆和大横杆日勺连接应采用旋转扣件。剪刀撑日勺布置要及时，以防止脚手架纵向倾倒。剪刀撑日勺设置应与脚手架同步进行，搭设时将一根斜杆扣在立杆上，另一根斜杆扣在小横杆的伸出部分上。斜杆两端扣件与立杆节点(即立杆与横杆曰勺交点)距离不适宜不小于200mm,最下面曰勺斜杆与立杆的连接点离地面不适宜不小于500mm,以保证架子日勺稳定性。剪刀撑斜杆与地面的夹角为45-60度。(5)连墙杆连墙杆是保证脚手架稳定性和垂直度的重要杆件，按如下措施设置：纵向在框架梁、屋面梁各设置一排，横向57米设置一排。在各楼层分别设置。连墙杆应做菱形布置。外脚手架口勺断口处两端应每步设置连接,连墙杆应尽量设置在脚手架日勺
8、立杆与大小横杆相连接处附近，在规定位置设置连接点有困难时，应在邻近点附近补足，连墙杆必须从第一步大横杆处开始设置。(6)脚手板在作业层每步架满铺，施工层设挡脚板，并注意封闭措施，每隔六步架要水平封闭一次；外侧均满挂密目式阻燃安全网，并全封闭。(7)进出口处安全防护棚在人员、材料、货品进出口处，外架搭设时应留出洞口，并在洞口上方搭设防坠栏板，在道路的外沿也搭设防坠栏板或栏网；在人员进出口上方搭设6m宽的安全棚架，上铺双层竹笆，底层满铺一层18厚日勺七夹板，以防坠物伤人。(8)作业层限制外脚手架不容许局部有过大日勺堆载，立体交叉作业层数不多于二层。(9)扣件的安装及注意事项所采用的扣件应符合GB9
9、7867可锻铸铁分类及技术条件日勺规定，机械性能不低于KT338时可锻铸铁制造。扣件的附件采用日勺材料应符合GB70079一般螺纹日勺规定；垫片应符合GB9697垫圈日勺规定。所有拟选用的材料不得有机械损伤和性能缺陷。但凡有影响寿命或安全隐患日勺材料均不得采用。 所有扣件日勺紧固程度要符合规定，可用力矩扳手实测，规定到达4070N.M,过小则扣件轻易滑移，过大则会引起扣件的铸铁件断裂。 扣件安装时，所有扣件的开口必须向外斜向下，这样可以防止闭缝日勺螺栓钩挂操作者日勺衣裤。影响操作和导致人员伤亡。同步可以防止因雨水停留螺纹丝口而锈蚀螺栓。(10)脚手架一般规定持续布置，若因构造特点决定不能持续而
10、必须保持一定差距时，在高下脚手架连接处，高处脚手架断口日勺端头，规定采用安全加固和封闭措施O四、施工方案确实定作为建筑施工中不可缺乏口勺设施，脚手架在整个施工过程中用作操作平台、施工作业和运送通道，并临时堆放施工用材料和机具，伴随整个施工过程。根据本工程建筑特性和我企业机械配置状况及以往日勺施工经验,制定如下施工措施：根据建筑出屋面最高点距自然地面高41.8m（标高-0.341.5）的总高度规定，再则本工程没有地下室不存在较大基坑的特点，本工程拟采用落地式双排钢管扣件式脚手架。1 .材料选用D48X3.5钢管，工具式卡扣；0081、。8 一排水沟48钢管2 .搭设规定：单立杆，横向间距1.0m
11、,纵向1.5m。里排离墙或阳台等外挑构造0.3m,步距为1.8m。隔层铺钢筋蒐条脚手板。外架基础搭设如图1所示，往上每5层辅以直径为19.5日勺钢丝绳进行卸载，钢丝绳卸载，5CXXX55yBXX如图2所示:图1 脚手架搭设示意图图2钢丝绳卸载示意图3 .安全保护措施：a、为保证来往行人及施工作业人员的安全，规定在三层沿建筑物四面5米内搭设双层悬挑安全防护棚，采用钢丝绳卸载。防护棚钢管间距不不小于600mm,上层铺18mm厚七合板，底层满铺竹笆，以防止高空施工中的杂物坠落。在各层卸料平台范围内也需搭设安全防护棚。b、外架采用密目式安全网和钢筋蒐条封闭，隔层用钢筋焊成的钢笆满铺，不得有掉杂物的空档
12、。c、钢管脚手架均装设防雷、避雷接地设施。竖向接地极钢管，接地电阻规定在IOQ如下。d、从转角开始，每隔7根立杆设一组剪刀撑与地面夹角成45。60。范围，斜杆用2只回转扣件连接，搭接长度2500mm。第二节搭设措施一,施工准备技术人员应熟悉上部图纸，熟悉各个部位及高度日勺构造变化；项目部应组织必须日勺物料进场，其中包括48X3.5mm钢管、对接卡扣、直角扣件、旋转扣件和安全网等，以备外脚手架搭设使用；有关作业班组应组织足够日勺作业人员，准备外脚手架的搭设；同步在施工前，应当组织有关技术人员和安质人员对作业班组进行作业前技术、安全交底。二、基础处理1、地基必须平整扎实，横距宽度不不不小于2米。2
13、、立杆下设置底座和垫板，垫板厚度不不不小于50mm。3、局部有坑槽和土质不均时，加设槽钢梁。4、脚手架范围应有良好的排水措施，于其外侧砌筑一浅排水沟。5、所有立杆均设置扫地杆，并且距离下脚间不超过120mm。三、搭设规定外脚手架搭设日勺基本规定是：横平竖直、整洁清晰、图形一致、平通顺、边接牢固，受荷安全、有安全操作空间、不变形、不摇摆。四、搭设施工流程落地外脚手架的搭设严格遵守如下施工流程：铺设垫板T摆放扫地杆T逐根树立立杆并与扫地杆扣紧T装扫地小横杆并与立杆和扫地杆扣紧T装第一步大横杆并与各立杆扣紧T安第一步小横杆T安第二步大横杆T安第二步小横杆T加设临时斜撑杆，上端与第二步大横杆扣紧（在装
14、设边杆后拆除）T安第三、四步大横杆和小横杆T安连墙杆T接立杆T加设剪刀撑T铺脚手板T绑扎防护栏及挡脚板并挂立网保护。五、脚手架时搭设施工保证措施脚手架日勺搭设除了按施工流程搭设外，还得注意下列事项：1、按照规定日勺施工方案和尺寸进行搭设;2、及时与构造拉结或采用临时支顶，以保证搭设过程日勺安全；3、拧紧紧围绕件（拧紧程度要合适）；4、有变形日勺杆件和不合格日勺扣件（有长度、扣接不紧等）不能使用；5、搭设工人必须佩挂安全带；6、随时校正杆件日勺垂直和水平偏差防止偏差过大；7、没有完毕口勺脚手架，在每日收工时，一定要确架子稳定，以免发生意外。六、出入口处脚手架的搭设建筑物出入口口勺脚手架，应根据出
15、入口日勺高度和宽度有采用平行弦桁梁构造形式在开口处的两边要采用双立杆，悬空立杆下要安全扣件，此处的连接要加密，每步设置，同步在洞口边及其上设置剪刀撑。出入口处脚手架的上方要有安全可靠的隔离防护设施，一般为在出入口处口勺上部设置双层防护棚，防止物体堕落伤人，保护出入人员。如出入口处脚手架加固示意图3所示：图3出入口处脚手架加固示意图七、登高设施B搭设在各栋楼最有利位置各设置一登高楼梯，以供施工人员通行。八、安全网安装脚手架日勺外侧要挂满安全立网，立网的下口与立杆或建筑物要牢固的扎结，固定点H勺间距不应不小于50cm,下边缘设挡脚板或挡脚，上下两网之间日勺拼接要严密。立网平网与施工作业面边缘口勺最大间隙不得10cmo九、技术规定及容许偏差脚手架搭设口勺技术规定及容许偏差如下表所示：序号项目技术规定容许偏差检查措施1底座不滑动观测2最终验收垂直度偏差Hma/800用经纬仪或吊线立杆垂直度H=27mm用尺量检查HnO13mmH=2025mm3
