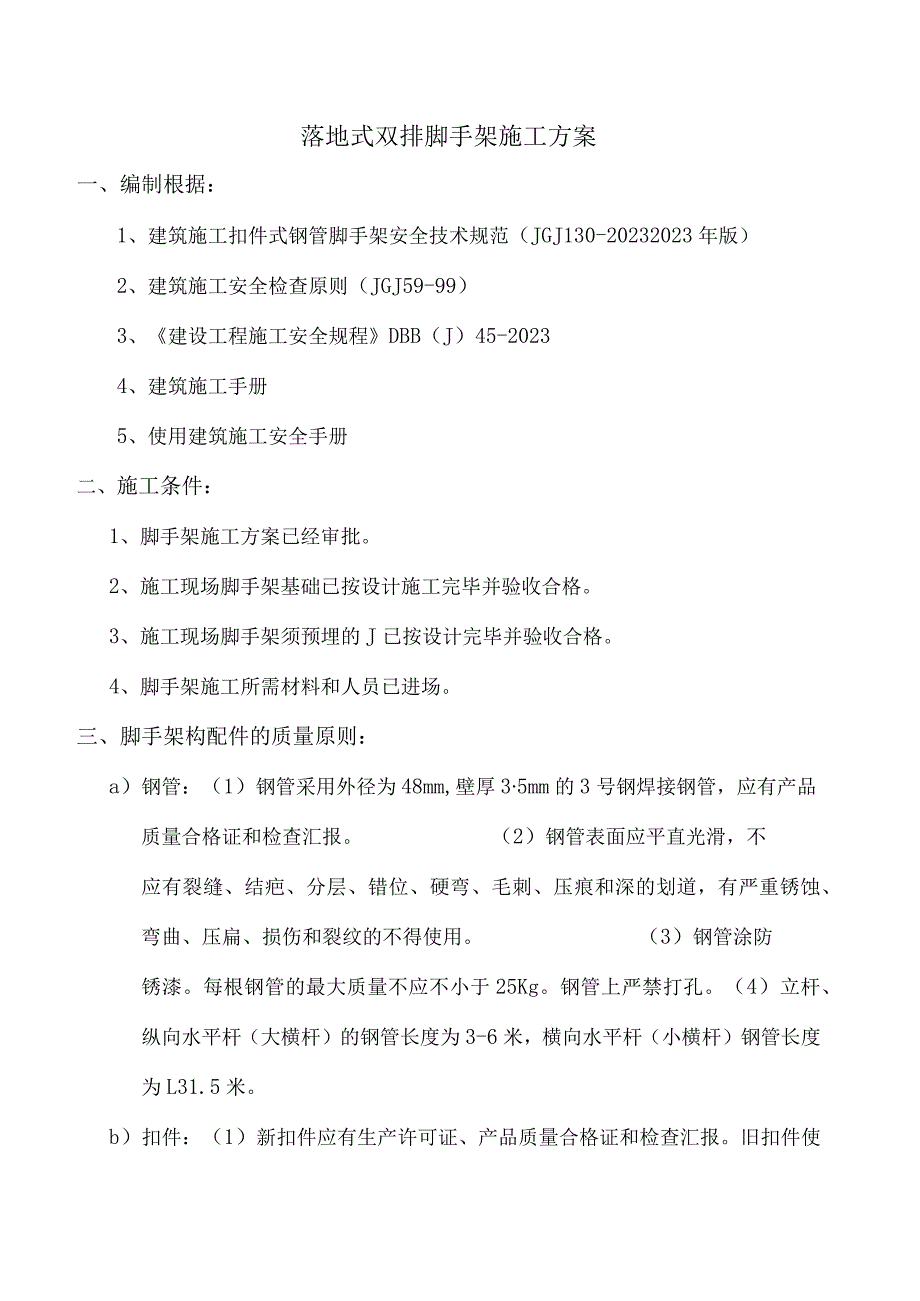

1、落地式双排脚手架施工方案一、编制根据：1、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-20232023年版）2、建筑施工安全检查原则（JGJ59-99）3、建设工程施工安全规程DBB（J）45-20234、建筑施工手册5、使用建筑施工安全手册二、施工条件：1、脚手架施工方案已经审批。2、施工现场脚手架基础已按设计施工完毕并验收合格。3、施工现场脚手架须预埋的J已按设计完毕并验收合格。4、脚手架施工所需材料和人员已进场。三、脚手架构配件的质量原则：a）钢管：（1）钢管采用外径为48mm,壁厚35mm的3号钢焊接钢管，应有产品质量合格证和检查汇报。（2）钢管表面应平直光滑，不应有裂缝、结疤

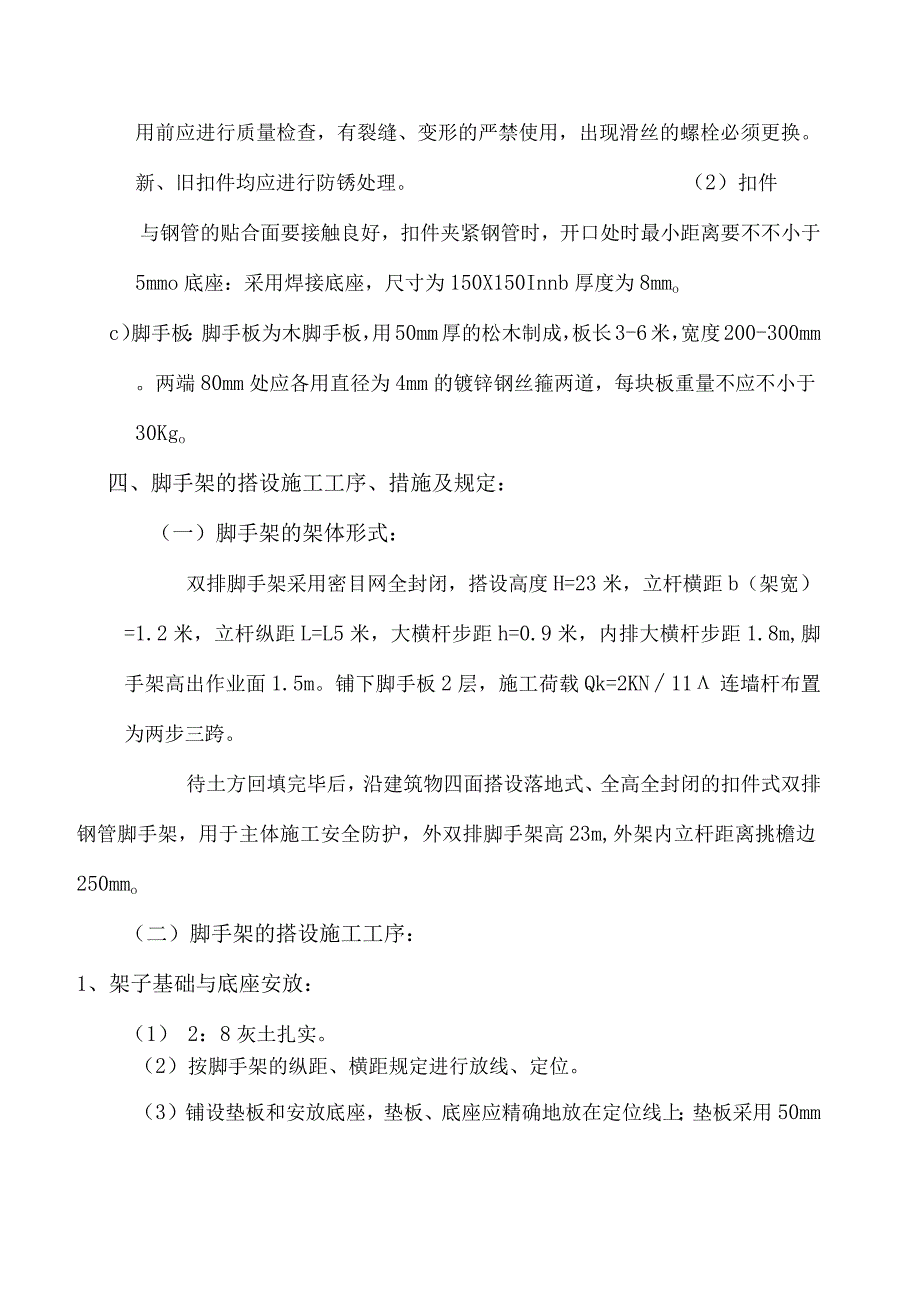

2、、分层、错位、硬弯、毛刺、压痕和深的划道，有严重锈蚀、弯曲、压扁、损伤和裂纹的不得使用。（3）钢管涂防锈漆。每根钢管的最大质量不应不小于25Kg。钢管上严禁打孔。（4）立杆、纵向水平杆（大横杆）的钢管长度为3-6米，横向水平杆（小横杆）钢管长度为L31.5米。b）扣件：（1）新扣件应有生产许可证、产品质量合格证和检查汇报。旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。新、旧扣件均应进行防锈处理。（2）扣件与钢管的贴合面要接触良好，扣件夹紧钢管时，开口处时最小距离要不不小于5mmo底座：采用焊接底座，尺寸为150X150Innb厚度为8mmoc）脚手板：脚手板为木脚
3、手板，用50mm厚的松木制成，板长3-6米，宽度200-300mm。两端80mm处应各用直径为4mm的镀锌钢丝箍两道，每块板重量不应不小于30Kgo四、脚手架的搭设施工工序、措施及规定：（一）脚手架的架体形式：双排脚手架采用密目网全封闭，搭设高度H=23米，立杆横距b（架宽）=1.2米，立杆纵距L=L5米，大横杆步距h=0.9米，内排大横杆步距1.8m,脚手架高出作业面1.5m。铺下脚手板2层，施工荷载Qk=2KN11连墙杆布置为两步三跨。待土方回填完毕后，沿建筑物四面搭设落地式、全高全封闭的扣件式双排钢管脚手架，用于主体施工安全防护，外双排脚手架高23m,外架内立杆距离挑檐边250mmo（二

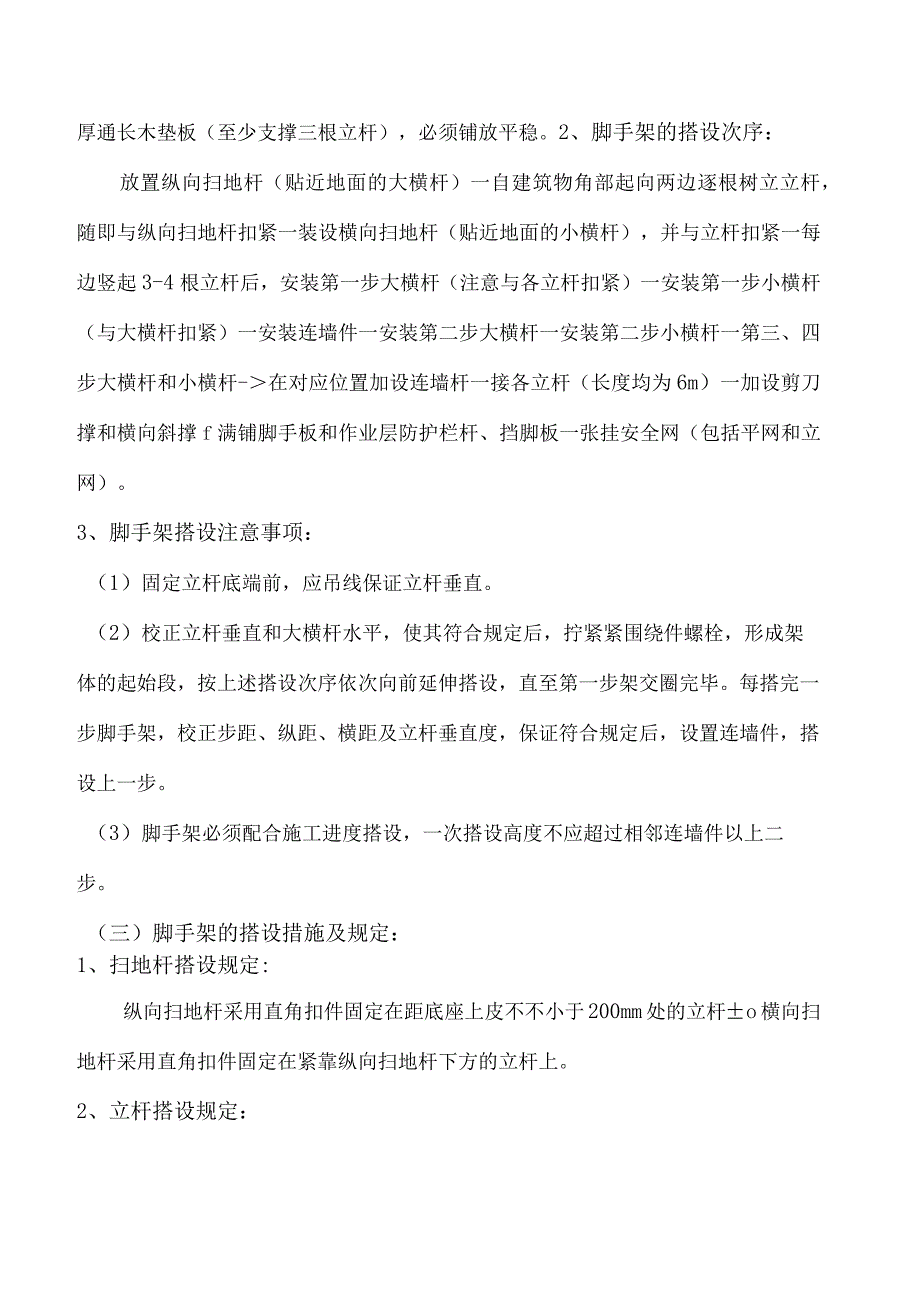

4、）脚手架的搭设施工工序：1、架子基础与底座安放：（1） 2：8灰土扎实。（2）按脚手架的纵距、横距规定进行放线、定位。（3）铺设垫板和安放底座，垫板、底座应精确地放在定位线上；垫板采用50mm厚通长木垫板（至少支撑三根立杆），必须铺放平稳。2、脚手架的搭设次序：放置纵向扫地杆（贴近地面的大横杆）一自建筑物角部起向两边逐根树立立杆，随即与纵向扫地杆扣紧一装设横向扫地杆（贴近地面的小横杆），并与立杆扣紧一每边竖起3-4根立杆后，安装第一步大横杆（注意与各立杆扣紧）一安装第一步小横杆（与大横杆扣紧）一安装连墙件一安装第二步大横杆一安装第二步小横杆一第三、四步大横杆和小横杆-在对应位置加设连墙杆一接各
5、立杆（长度均为6m）一加设剪刀撑和横向斜撑f满铺脚手板和作业层防护栏杆、挡脚板一张挂安全网（包括平网和立网）。3、脚手架搭设注意事项：（1）固定立杆底端前，应吊线保证立杆垂直。（2）校正立杆垂直和大横杆水平，使其符合规定后，拧紧紧围绕件螺栓，形成架体的起始段，按上述搭设次序依次向前延伸搭设，直至第一步架交圈完毕。每搭完一步脚手架，校正步距、纵距、横距及立杆垂直度，保证符合规定后，设置连墙件，搭设上一步。（3）脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步。（三）脚手架的搭设措施及规定：1、扫地杆搭设规定:纵向扫地杆采用直角扣件固定在距底座上皮不不小于200mm处的立杆o横向
6、扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。2、立杆搭设规定：（1）严禁将外径48mmg与51mm的钢管混合使用。双管立杆钢管长度不应不不小于6米。立杆要至少高出女儿墙顶1.2m。（2）立杆接头的详细做法：立杆必须采用对接方式接长，立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，两相邻立杆接头高度方向错开的距离不应不不小于50Omm,各接头中心距主节点的距离不应不小于步距的l3o3、大横杆搭设规定：（1）大横杆设置在立杆内侧，用直角扣件固定在立杆上，其长度不应不不小于3跨。在脚手架的同一步中，大横杆应四面交圈，并与内外角部立杆固定。（2）大横杆接头的详细做法：，大横杆应
7、采用对接方式接头，对接接头应交错布置，不应设在同步同跨内，相邻接头水平距离不应不不小于500mm,接头与相近立杆日勺距离不应不小于立杆间距的1/3。4、小横杆搭设规定：主节点（立杆与大横杆交点）处必须设置一根小横杆，并采用直角扣件扣紧在大横杆上部，外端头伸出长度不不不小于15Omnb靠墙一端外伸长度不不不小于200mm,至墙装饰面的距离不应不小于100mmo该杆轴线偏离主节点日勺距离不应不小于150mmo5、扣件安装规定：(1) 扣件规格必须与钢管外径相似。(2) 扣件的拧紧扭力矩宜为4050N.m,最大不得超过60N.m。(3) 在主节点处固定小横杆、大横杆、剪刀撑、横向斜撑等用的直角扣件、
8、旋转扣件的中心点的互相距离不应不小于150mmo(4) 对接扣件开口应朝向架子的内侧，直角扣件的开口不得朝下。(5) 各杆件端头伸出扣件盖板边缘的J长度不应不不小于100mm06、架体与建筑构造拉结规定：(1)构造形式：拉结点用钢管扣件围箍在混凝土柱上。(2)布置规定：连墙件竖向间隔2步，水平方向与所有框架柱、均拉结，且水平方向拉结点间距不不小于45米。脚手架必须同建筑物主体拉结牢固。设置时尽量靠近主节点，偏离主节点的距离不应不小于300mmo必须从底部第一根大横杆处开始设置，采用菱形布置形式。7、剪刀撑的搭设措施：(1)在脚手架外侧整个长度和高度方向持续设置剪刀撑。每道剪刀撑连接5根立杆。剪
9、刀撑应随立杆、大横杆、小横杆等同步搭设，各底层斜杆下端均必须支承在垫块或垫板上。(2)剪刀撑斜杆用旋转扣件固定在与之相交日勺大横杆时伸出端或立杆上，旋转扣件中心线距主节点rJ距离不应不小于15OnIm。斜杆除两端与立杆扣紧外，在中间应增长24个扣结点。最下面斜杆端头与立杆的接点距离不不小于50Omm。斜杆与地面0倾角应在45-60。之间。(3)剪刀撑接长采用搭接，搭接长度不不不小于1米，用3个扣件等距布置，扣件扣在钢管端头不不小于IOomm处。8、横向斜撑设置：(1)脚手架拐角处及中间每隔6跨设置一道横向斜撑。横向斜撑在同一节间，由底至顶层呈“之”字型持续布置。横向斜撑采用3米通长杆件。横向斜
10、撑应随立杆、大横杆、小横杆等同步搭设，各底层斜杆下端均必须支承在垫块或垫板上。(2)横向斜撑日勺固定：用旋转扣件固定在与之相交的大横杆的伸出端，旋转扣件中心线距主节点的距离不应不小于150mmo9、脚手板的铺设：(1) 脚手板应设置在3根小横杆上，要铺满、铺严、铺稳，距离墙面120150mmo(2) 铺设措施：脚手板宜采用平铺，对头铺设日勺脚手板接头下面必须设置两根小横杆，脚手板外伸长度为130150mm,两块脚手板外伸长度的和不应不小于300mm；脚手板搭接铺设时，接头必须支在小横杆上，搭接长度应不小于20Omnb其伸出小横杆的长度不应不不小于100mm。拐角处的脚手板必须交叉搭铺。脚手板探
11、头用直径3.2mm日勺镀锌钢丝固定在小横杆上。在拐角、斜道平台口处的脚手板，应与小横杆可靠连接，防止滑动。(3) 自顶层作业层的脚手板往下计，每隔12米满铺一层脚手板。10、门洞的搭设：图三门洞应采用上升斜杆，斜杆与地面的夹角应在4560。之间。门洞两侧立杆必须采用双管立杆，副立杆高度应高出门洞口2步。门洞上口伸出In杆件端头均应增设一种防滑扣件，该扣件应紧靠主接点处的扣件。门洞搭设见图三。11、脚手架架体内封闭与外防护：1) 在操作层外侧必须设置不低于18Omm高挡脚板。2) 脚手架外立杆内侧，必须从底到顶持续横向设置密目式安全网。一层顶及以上每隔两层必须设置一道水平兜网，里立杆与墙体间应设
12、兜网或铺设脚手板。12、脚手架的上下通道：(1) 脚手架架体设置“之”字形斜马道，斜道宽度1米，坡度为1：3(高：长)；拐弯处设置平台，其宽度同斜道宽度；斜道两侧及平台外围均应设置护身栏杆和不低于18Omm高挡脚板，上道栏杆高1.2米，下道栏杆高O.6米。斜道的立杆、横杆间距、基础做法与脚手架相似，立面设剪刀撑；斜道小横杆间距不超过L5米。（2）斜道上顺铺脚手板，铺满、铺严。脚手板接头采用搭接，下面的板头应压住上面的板头，板头的凸棱处采用三角木填顺。脚手板上钉防滑条，间距250-30Omnb木条厚度20-3Omn1。（四）脚手架的搭设的质量规定：（1）立杆垂直度偏差：立杆垂直度偏差应不不小于H
13、/300,并同步控制其绝对偏差值不得不小于75mmo高度偏差不不小于H/300,且不不小于100mmo（2）大横杆水平偏差：一根大横杆两端的高差，不能超过20mm,大横杆水平偏差不不小于总长度的1/300,且全长平整度偏差不能超过土100mmo同跨两根大横杆高差不不小于10mm；（3）小横杆水平偏差不不小于IOnlnb外伸长度偏差不不小于TOmmo（4）脚手架步距、立杆横距偏差不不小于20mm,立杆纵距偏差不不小于50mmo（5）连墙件的数量、位置要对的，连接牢固，无松动现象。六、脚手架搭设及使用安全技术措施：1、脚手架碰到下列几种状况时需要进行二次验收和检查，合格后方可使用：（1）、持续使用
14、6个月。（2）、施工中途停止使用超过15天重新使用前。(3)、在遭受自然界强力原因后。(4)、使用过程中发现明显变形、沉降、拆除杆件和拉结点及有隐患存在的状况下。2、脚手架的使用规定(1)、作业层架体上使用的施工荷载不得超过2KN1不得将模板支架、泵送混凝土和砂浆的输送管等固定在脚手架上；严禁悬挂起重设备。(2)、架面上的物体码放整洁、稳固，严禁人员在架体上进行奔跑和退行等危险动作。(3)、严禁在架体上垫高作业及随意脚手架的基本构件、整体构件、连接紧固件和连接件。(4)、职工出入行走安全通道，严禁攀登脚手架上下。(5)、发既有不安全原因时立即停止作业，并进行检查，待消除隐患后方可复正常作业；发
15、现异常状况应立即将人员撤离。(6)、此脚手架只作围护和构造支模时操作人员使用，严禁构造模板加固在脚手架上。七、脚手架搭设及使用安全注意事项：1、脚手架搭设人员必须是通过考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗。2、搭设脚手架人员必须对的佩戴安全帽，系好安全带，穿防滑鞋。搭设脚手架时，地面应设围栏和警戒标志，并派专人看守，严禁非操作人员入内3、脚手架日勺构配件质量与搭设质量经检查验收，合格后方准使用。4、当有六级及六级以上大风和雾、雨、雪天气时应停止脚手架搭设作业。雨、雪后上架作业应有防滑措施，并应扫除积雪5、在脚手架上进行电气焊作业时，必须配置干粉灭火器，并设专人看守。6、严禁在脚手板上加垫器物或单块脚手板增长操作高度。7、工人在架上作业时，要注意自我安全和保护他人的安全，防止发生碰撞、闪失和落物；严禁在架上嬉闹和坐在栏杆上等不安全处休息。8、人员上下脚手架必须走安全通道，严禁攀爬脚手架上下。9、在作业前，先检查有安全隐患存在，排除后方可作业。10、在作业期间，应及时清理落在安全网内的材料物品和垃圾。在任何状况下，严禁自高处向下抛掷材料物品和倾倒垃圾。11、脚手架必须有接地、避雷措施。12、脚手架施工前对操作人员进行安全技术交底，加强职工安全意识教育，增
