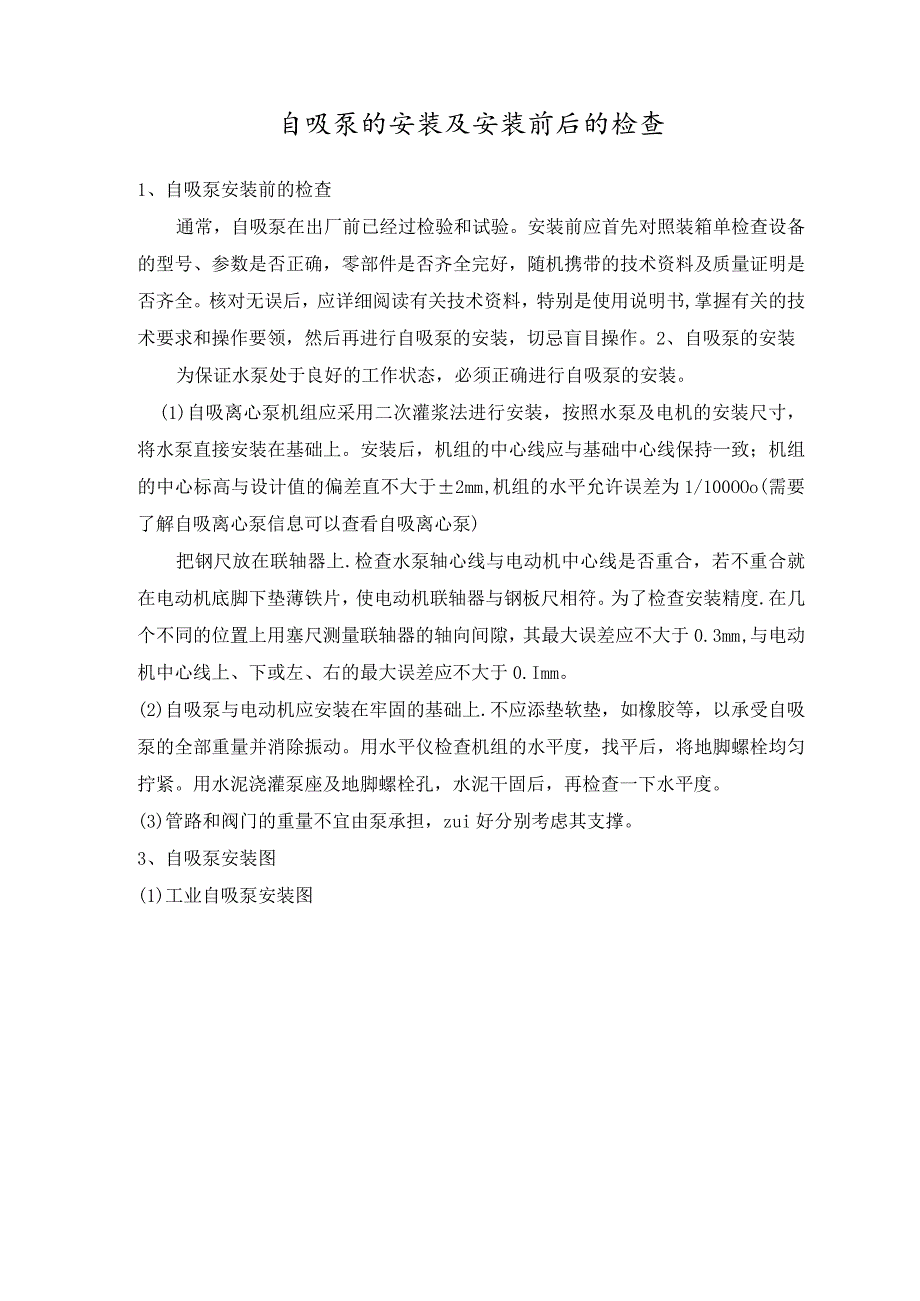

1、自吸泵的安装及安装前后的检查1、自吸泵安装前的检查通常，自吸泵在出厂前已经过检验和试验。安装前应首先对照装箱单检查设备的型号、参数是否正确，零部件是否齐全完好，随机携带的技术资料及质量证明是否齐全。核对无误后，应详细阅读有关技术资料，特别是使用说明书,掌握有关的技术要求和操作要领，然后再进行自吸泵的安装，切忌盲目操作。2、自吸泵的安装为保证水泵处于良好的工作状态，必须正确进行自吸泵的安装。(1)自吸离心泵机组应采用二次灌浆法进行安装，按照水泵及电机的安装尺寸，将水泵直接安装在基础上。安装后，机组的中心线应与基础中心线保持一致；机组的中心标高与设计值的偏差直不大于2mm,机组的水平允许误差为1/
2、100OOo(需要了解自吸离心泵信息可以查看自吸离心泵)把钢尺放在联轴器上.检查水泵轴心线与电动机中心线是否重合，若不重合就在电动机底脚下垫薄铁片，使电动机联轴器与钢板尺相符。为了检查安装精度.在几个不同的位置上用塞尺测量联轴器的轴向间隙，其最大误差应不大于0.3mm,与电动机中心线上、下或左、右的最大误差应不大于0.Imm。(2)自吸泵与电动机应安装在牢固的基础上.不应添垫软垫，如橡胶等，以承受自吸泵的全部重量并消除振动。用水平仪检查机组的水平度，找平后，将地脚螺栓均匀拧紧。用水泥浇灌泵座及地脚螺栓孔，水泥干固后，再检查一下水平度。(3)管路和阀门的重量不宜由泵承担，zui好分别考虑其支撑。

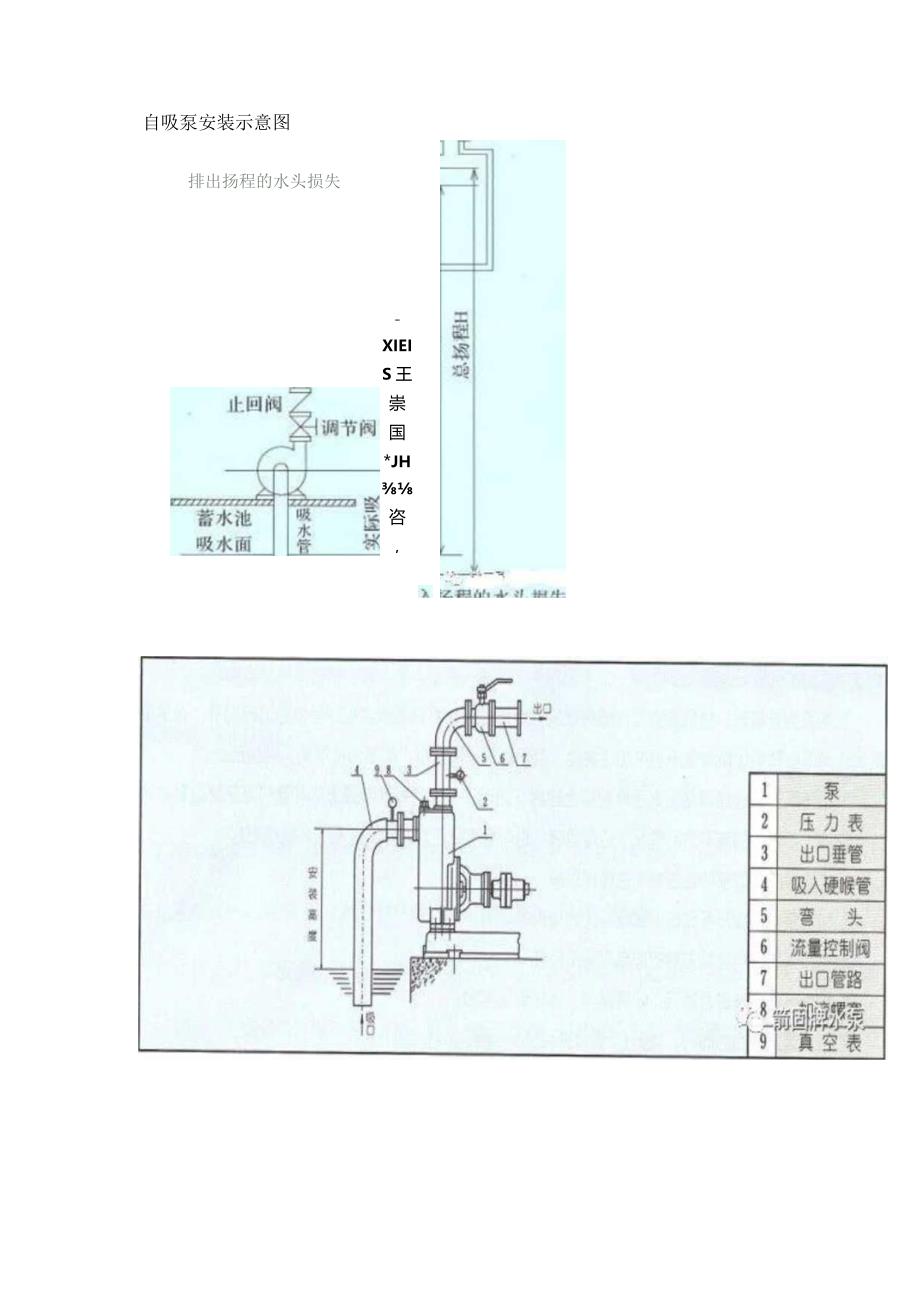

3、3、自吸泵安装图(1)工业自吸泵安装图自吸泵安装示意图排出扬程的水头损失-XIEIS王崇国 *JH咨，12)家用自吸泵安装图25GZ型自吸泵、自吸喷射泵安装示意图：1、水塔2、阀门3.水泵4,底阀5、自动开关6、压力表7、水泵8,水塔9、阀门10、贮水罐11、阀门12、水泵13、进水口2040GZ型自吸自动增压泵安装示意图：一：tAKNM、自HM於力6大HH4tAty1：/M针外力加大是时叶瓜力或少二:、it:次使用作澧水应力升美心*注：-是调节螺母；向方向更增加瓜力;例方向是减少用力;安装示意图井用取水家用自来水增压水塔间接增压无塔增压水管长度视环境而定，尽可能缩短，避免转直角弯此处设置拉紧
4、铁丝置于井口或井外适当位置吸水口 过滤网此处必须设置拉第/铁丝小流量大流量射流吸水头放入井或其他水源中，离底应有一定距离螺杆式高吸程水泵原理及安装链接4、自吸泵安装后的调整自吸泵在安装、找正后应进行检查与调整。(1)按照使用说明书的要求，检查叶轮与密封环的间隙。(2)电动机旋转方向的调整：电动机的旋转方向应确保与规定的方向一致，不得反向旋转，否则会造成自吸泵叶轮脱扣或损坏其弛部件。电动机的转向调整时，应在与自吸泵完全脱开的状态下进行，在确认电动机的旋转方向符合要求时才能与自吸泵连接，绝对不允许盲目开动电动机。(3)传动装置调整：ZX自吸泵或ZW自吸泵采用弹性联轴器传动，应上好保险销及防护罩。这两种自吸泵外形结构都差不多，只是内部结构有所区别，ZW自吸泵污水清水都能使用需要了解可以参考：ZW自吸泵(4)采用调速装置传动的，应按照相应说明书的要求调整好。(5)紧固件调整：所有紧固件用扳手拧紧。(6)润滑油的添加：稀油润滑的托架应在开车前按照油标油线的位置添加“使用说明书”中规定的机油。无油时严禁开车。(7)清理自吸泵机组上放置的工具及杂物，以防泵运行中发生事故。自吸泵推荐使用：真空辅助自吸泵
