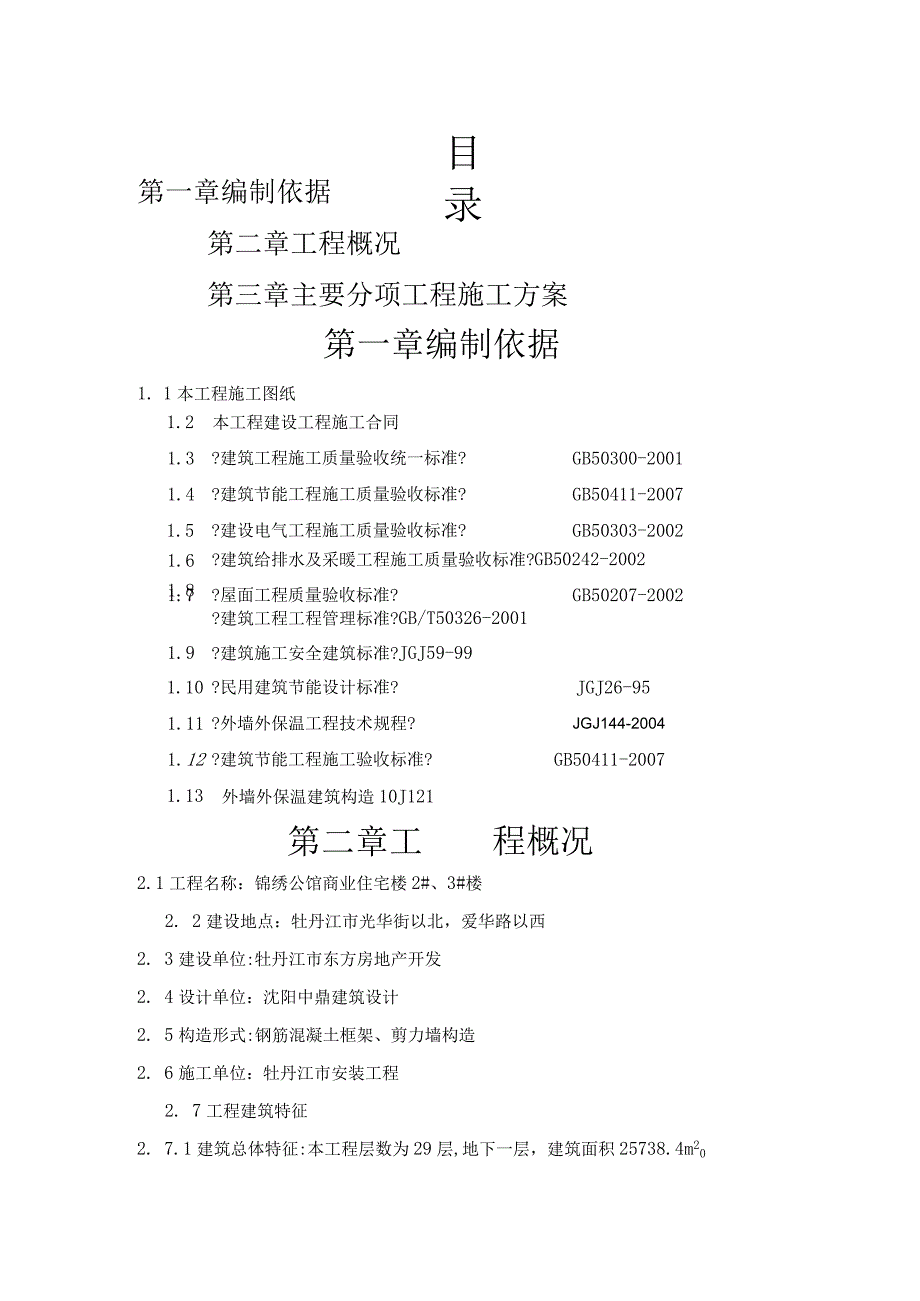

1、目录第一章编制依据第二章工程概况第三章主要分项工程施工方案第一章编制依据1. 1本工程施工图纸1.2本工程建设工程施工合同1.3?建筑工程施工质量验收统一标准?GB50300-20011.4?建筑节能工程施工质量验收标准?GB50411-20071.5?建设电气工程施工质量验收标准?GB50303-20021.61.7?屋面工程质量验收标准?GB50207-2002?建筑给排水及采暖工程施工质量验收标准?GB50242-20021.8?建筑工程工程管理标准?GB/T50326-20011.9?建筑施工安全建筑标准?JGJ59-991.10?民用建筑节能设计标准?JGJ26-951.11?外墙外

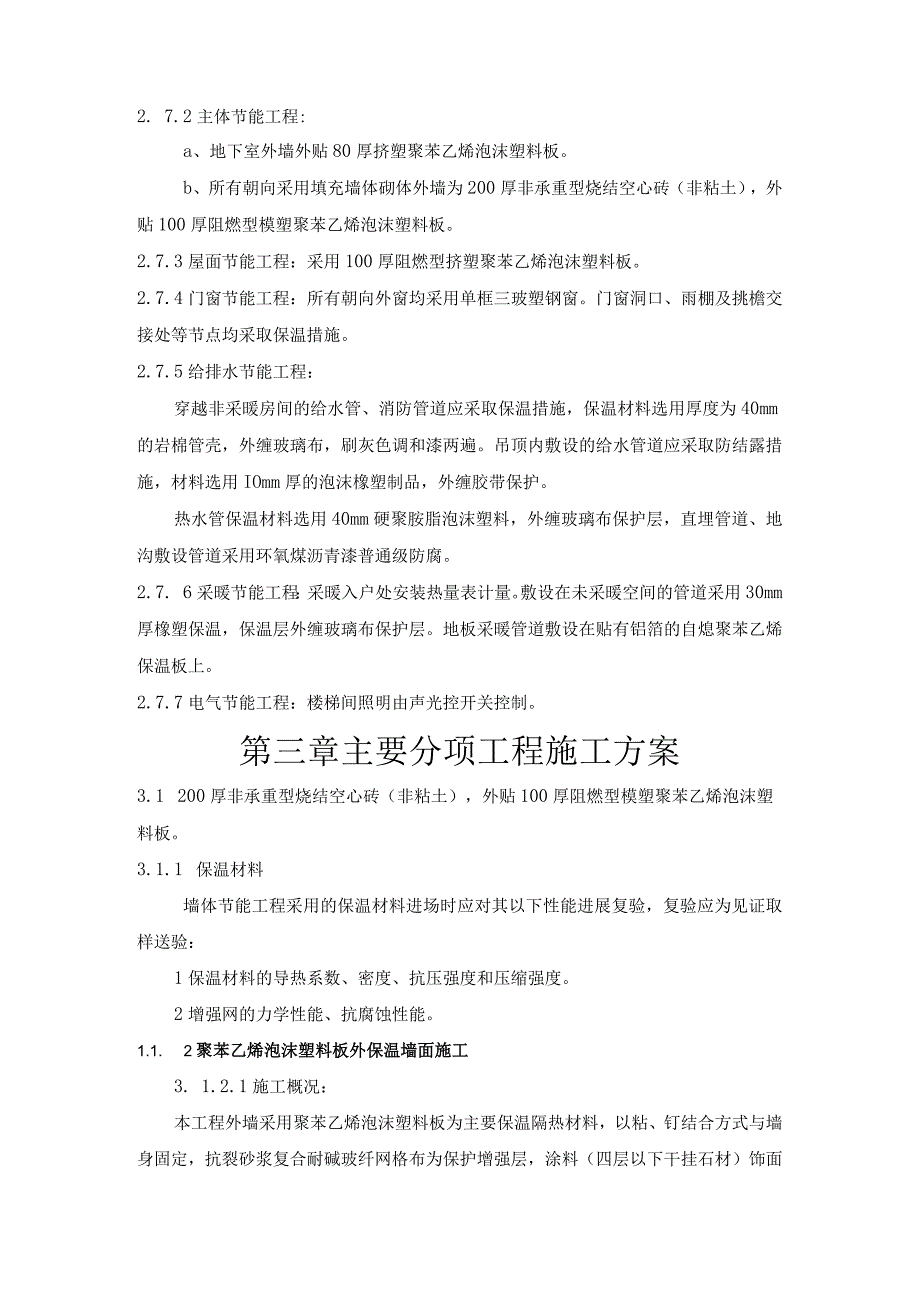

2、保温工程技术规程?JGJ144-20041.12?建筑节能工程施工验收标准?GB50411-20071.13外墙外保温建筑构造10J121第二章工程概况2.1工程名称：锦绣公馆商业住宅楼2#、3#楼2. 2建设地点：牡丹江市光华街以北，爱华路以西2. 3建设单位:牡丹江市东方房地产开发2. 4设计单位：沈阳中鼎建筑设计2. 5构造形式:钢筋混凝土框架、剪力墙构造2. 6施工单位：牡丹江市安装工程2. 7工程建筑特征2. 7.1建筑总体特征:本工程层数为29层,地下一层，建筑面积25738.4m202. 7.2主体节能工程:a、地下室外墙外贴80厚挤塑聚苯乙烯泡沫塑料板。b、所有朝向采用填充墙体
3、砌体外墙为200厚非承重型烧结空心砖（非粘土），外贴100厚阻燃型模塑聚苯乙烯泡沫塑料板。2.7.3屋面节能工程：采用100厚阻燃型挤塑聚苯乙烯泡沫塑料板。2.7.4门窗节能工程：所有朝向外窗均采用单框三玻塑钢窗。门窗洞口、雨棚及挑檐交接处等节点均采取保温措施。2.7.5给排水节能工程：穿越非采暖房间的给水管、消防管道应采取保温措施，保温材料选用厚度为40mm的岩棉管壳，外缠玻璃布，刷灰色调和漆两遍。吊顶内敷设的给水管道应采取防结露措施，材料选用IOmm厚的泡沫橡塑制品，外缠胶带保护。热水管保温材料选用40mm硬聚胺脂泡沫塑料，外缠玻璃布保护层，直埋管道、地沟敷设管道采用环氧煤沥青漆普通级防腐
4、。2.7. 6采暖节能工程：采暖入户处安装热量表计量。敷设在未采暖空间的管道采用30mm厚橡塑保温，保温层外缠玻璃布保护层。地板采暖管道敷设在贴有铝箔的自熄聚苯乙烯保温板上。2.7.7电气节能工程：楼梯间照明由声光控开关控制。第三章主要分项工程施工方案3.1 200厚非承重型烧结空心砖（非粘土），外贴100厚阻燃型模塑聚苯乙烯泡沫塑料板。3.1.1 保温材料墙体节能工程采用的保温材料进场时应对其以下性能进展复验，复验应为见证取样送验：1保温材料的导热系数、密度、抗压强度和压缩强度。2增强网的力学性能、抗腐蚀性能。1.1. 2聚苯乙烯泡沫塑料板外保温墙面施工3. 1.2.1施工概况：本工程外墙采

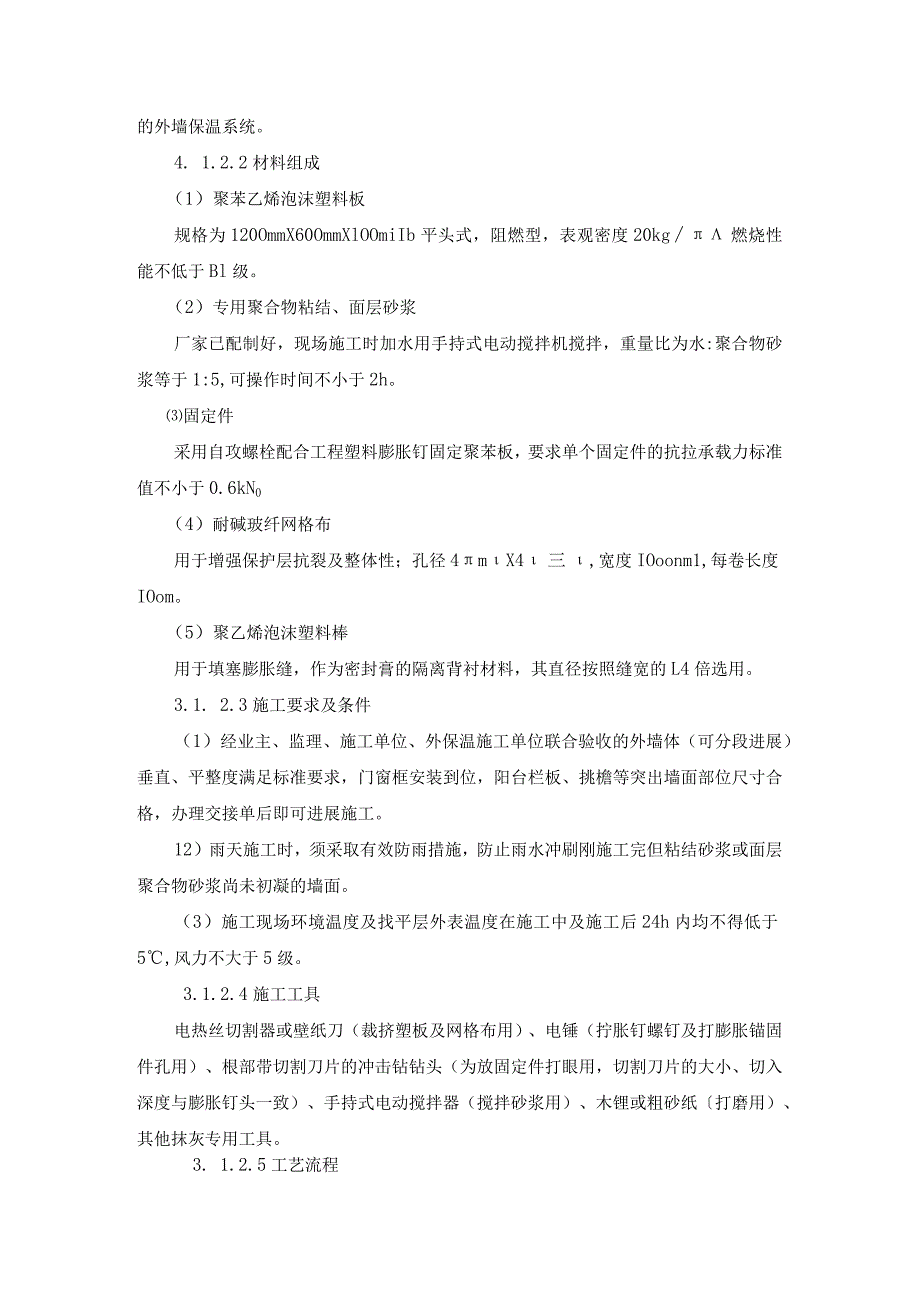

5、用聚苯乙烯泡沫塑料板为主要保温隔热材料，以粘、钉结合方式与墙身固定，抗裂砂浆复合耐碱玻纤网格布为保护增强层，涂料（四层以下干挂石材）饰面的外墙保温系统。4. 1.2.2材料组成（1）聚苯乙烯泡沫塑料板规格为120OmmX60OmmXlOOmiIb平头式，阻燃型，表观密度20kg燃烧性能不低于Bl级。（2）专用聚合物粘结、面层砂浆厂家已配制好，现场施工时加水用手持式电动搅拌机搅拌，重量比为水:聚合物砂浆等于1:5,可操作时间不小于2h。固定件采用自攻螺栓配合工程塑料膨胀钉固定聚苯板，要求单个固定件的抗拉承载力标准值不小于0.6kN0（4）耐碱玻纤网格布用于增强保护层抗裂及整体性；孔径4mX4三,
6、宽度IOoonm1,每卷长度IOom。（5）聚乙烯泡沫塑料棒用于填塞膨胀缝，作为密封膏的隔离背衬材料，其直径按照缝宽的L4倍选用。3.1. 2.3施工要求及条件（1）经业主、监理、施工单位、外保温施工单位联合验收的外墙体（可分段进展）垂直、平整度满足标准要求，门窗框安装到位，阳台栏板、挑檐等突出墙面部位尺寸合格，办理交接单后即可进展施工。12）雨天施工时，须采取有效防雨措施，防止雨水冲刷刚施工完但粘结砂浆或面层聚合物砂浆尚未初凝的墙面。（3）施工现场环境温度及找平层外表温度在施工中及施工后24h内均不得低于5,风力不大于5级。3.1.2.4施工工具电热丝切割器或壁纸刀（裁挤塑板及网格布用）、电
7、锤（拧胀钉螺钉及打膨胀锚固件孔用）、根部带切割刀片的冲击钻钻头（为放固定件打眼用，切割刀片的大小、切入深度与膨胀钉头一致）、手持式电动搅拌器（搅拌砂浆用）、木锂或粗砂纸打磨用）、其他抹灰专用工具。3. 1.2.5工艺流程基层清理卜涮专用界面剂H配专用聚合物粘结砂浆H抹底层聚合物砂浆1预粘板边翻包网商ii11粘贴聚苯根H钻孔安装固定件H聚苯板打磨、找平、清阔T中间验收H拌制面层聚合物网T刷一遍专用界面剂H抹底层聚合物砂浆IT粘贴网格布H抹面层聚合物抗裂砂浆H分格缝内填塞内衬、封密封胶卜国画(1)基层清理清理混凝土墙面上残留的浮灰、脱模剂油污等杂物。剔除剪力墙接槎处劈裂的混凝土块、夹杂物等，并重新
8、进展修补；窗台挑檐按照跳用水泥砂浆找坡，外墙各种洞口填塞密实。要求粘贴聚苯板外表平整度偏差不超过4mm,超差时对突出墙面处进展打磨，对凹进部位进展找补(需找补厚度超过6mm时用1：2.5水泥砂浆抹灰，需找补厚度小于6mm时由保温施工单位用聚合物粘结砂浆实施找补)；以确保整个墙面的平整度在4mm内，阴阳角方正、上下通顺。(2)配制砂浆施工使用的砂浆分为专用粘结砂浆及面层聚合物抗裂砂浆。施工时用手持式电动搅拌机搅拌，拌制的粘结砂浆重量比为水:砂浆=1:5,边加水边搅拌；搅拌时间不少于5min,搅拌必须充分、均匀，稠度适中，并有一定黏度。砂浆调制完毕后，须静置5min,使用前再次进展搅拌，拌制好的砂
9、浆应在Ih内用完。(3)刷专用界面剂一道为增强聚苯板与粘结砂浆的结合力，在粘贴聚苯板前，在聚苯板粘贴两面薄涂刷一道专用界面剂；待界面剂晾干前方可涂抹聚合物粘结砂浆进展墙面粘贴施工。(4)预粘板端翻包网格布在挑檐、阳台、伸缩缝等位置预先粘贴板边翻包网格布，将不小于220mm宽的网格布中的80mm宽用专用粘结砂浆结实粘贴在基面上(粘结砂浆厚度不得超过2mm),后期粘贴聚苯板时再将剩余网格布翻包过来。（5）粘贴聚苯乙烯泡沫塑料板施工前，根据整个外墙立面的设计尺寸编制聚苯乙烯泡沫塑料板的排板图，以到达节约材料、加快施工速度的目的。聚苯板以长向水平铺贴，保证连续结合，上下两排板须竖向错缝1/2板长，局部
10、最小错缝不得小于200mm。施工单位指定某一基面处理完成的楼层作为样板层交与外保温单位进展样板层施工。聚苯乙烯泡沫塑料板的粘贴应从细部节点（如阳台、挑檐）及阴、阳角部位开场向中间进展。施工时要求在建筑物外墙所有阴阳角部位沿全高挂通线控制其顺直度（注：保温施工时控制阴阳角的顺直度而非垂直度），并要求事先用墨斗弹好底边水平线及100mm控制线，以确保水平铺贴，在区段内的铺贴由下向上进展。粘贴聚苯乙烯泡沫塑料板时，板缝应挤紧，相邻板应齐平，施工时控制板间缝隙不得大于2mm,板间高差不得大于1.5mm。当板间缝隙大于2m时，须用聚苯乙烯泡沫塑料板条将缝塞满，板条不得用砂浆或胶结剂粘结；板间平整度高差大
11、于L5mm的部位应在施工面层前用木牡、粗砂纸或砂轮打磨平整。按照事先排好的尺寸（见以以下列图）切割聚苯板（用电热丝切割器），从拐角处垂直错缝连接，要求拐角处沿建筑物全高顺直、完整。外墙聚苯乙烯泡沫塑料板排列示意图用抹子在每块聚苯乙烯泡沫塑料板周边涂50mm宽专用聚合物粘结砂浆，要求从边缘向中间逐渐加厚，最厚处达IOnIn1。然后再在聚苯板上抹3个厚IOmm2006个厚IonIm6150的圆形聚合物粘结砂浆灰饼，如以以下列图所示。聚苯乙烯泡沫塑料板条点粘接法用条点法涂好聚合物砂浆的聚苯乙烯泡沫塑料板必须立即粘贴在墙面上，速度要快，以防止粘结砂浆外表结皮而失去粘结作用。当采用如以下列图条点发涂抹聚
12、合物粘结砂浆时，粘贴时不允许采用使板左右、上下错动的方式调整预粘贴板与已贴板间的平整度，而应采用橡胶锤敲击调整；目的是防止由于聚苯板左右错动而导致聚合物粘结砂浆溢进板与板间的缝隙内。聚苯乙烯泡沫塑料板按照上述要求贴墙后，用2m靠尺反复压平，保证其平整度及粘结结实，板与板间要挤紧，不得有缝，板缝间不得有粘结砂浆，否那么该部位那么形成冷桥。每贴完一块，要及时去除板四周挤出的聚合物砂浆；假设因聚苯板切割不直形成缝隙，要用木铿铿直后再张贴。聚苯乙烯泡沫塑料板与基层粘结砂浆在铺贴压实后，砂浆的覆盖面积约占板面的30%50%,以保证聚苯板与墙体粘结结实。网格布翻包：从拐角处开场粘贴大块聚苯板后，遇到阳台、
13、窗洞口、挑檐等部位需进展耐碱玻纤网格布翻包；即在基层墙体上用聚合物粘结砂浆预贴网格布，翻包局部在基层上粘结宽度不小于80mm,且翻包网格布本身不得出现搭接（目的是防止面层大面施工时在此部位出现三层网格布搭接导致面层施工后露网）。见以以下列图。门窗洞口附加网络布示意图在门窗洞口部位的聚苯板，不允许用碎板拼凑，需用整幅板切割，其切割边缘必须顺直、平整、尺寸方正，其他接缝距洞口四边应大于200mm。见以以下列图。聚苯板洞口处切割及接缝距离要求示意图为防止外窗漏水，要求窗洞口四周侧壁聚苯板与窗副框间留通槽，在外窗主框安装完成并验收后由外窗施工单位在槽内打发泡剂、塞聚乙烯泡沫塑料棒及打耐侯密封胶。64系
14、列窗通槽尺寸为22.2三53系列窗为IOnIn1。为防止保温面层施工时槽内挤入面层聚合物砂浆，要求在槽内放置与槽一样宽度的聚苯板条，槽内打胶时再行取出；同时应注意聚苯板外表与钢副框边线平行及槽宽均匀一致。在窗洞口位置的板块之间搭接留缝要考虑防水问题，在窗台部位要求水平粘贴板压立面板，防止迎水面出现竖缝；但在窗户上口，要求立面板压住横板（详见门窗洞口附加网络布示意图）。在遇到脚手架连墙件等突出墙面且以后撤除的部位，按照整幅板预留，最后随撤除随进展收尾施工。（6）安装固定件聚苯板粘结结实后，应在824h内安装固定件，按照方案要求的位置用冲击钻钻孔,要求钻孔深度进入基层墙体内50mm（有抹灰层时,不
