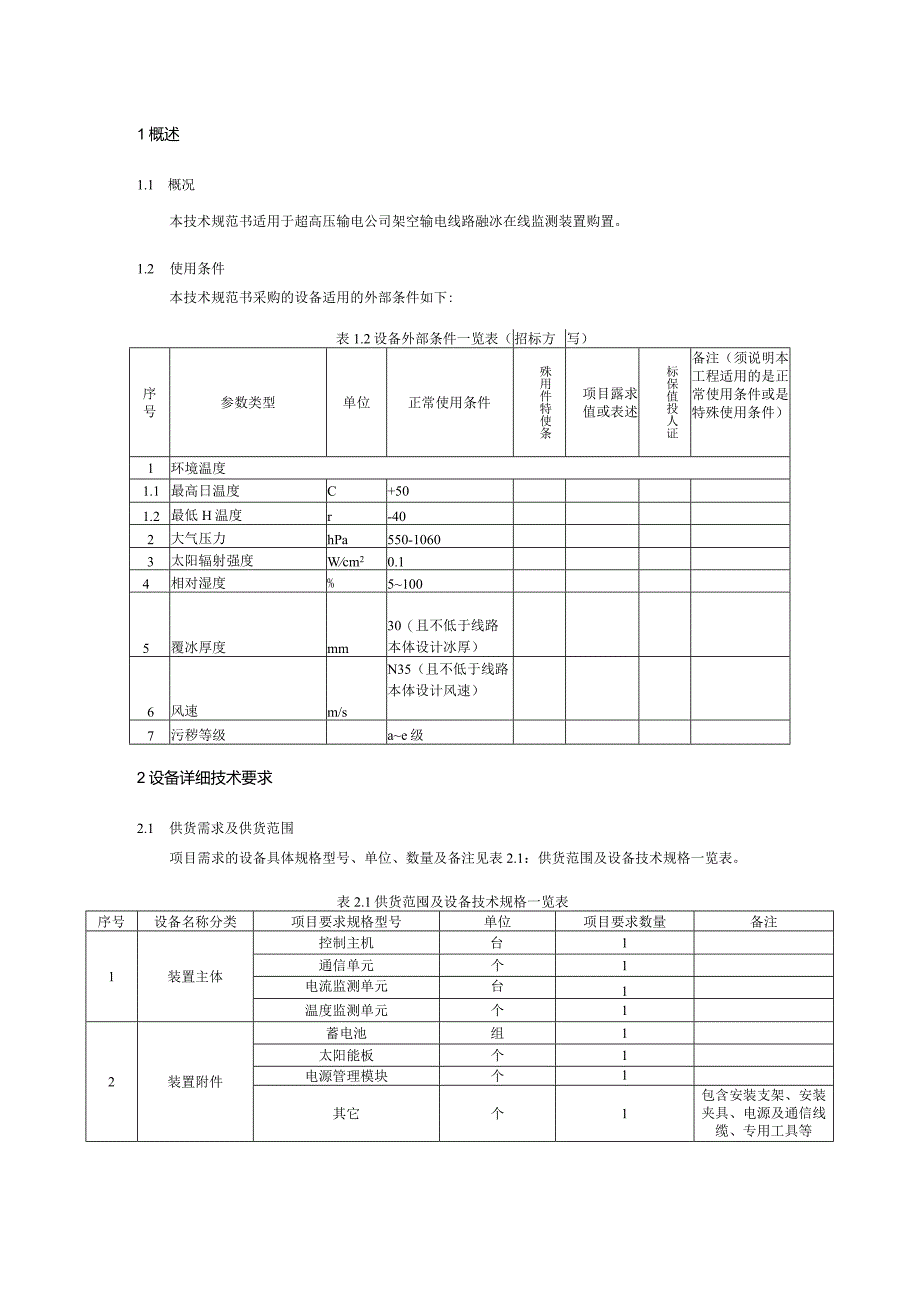

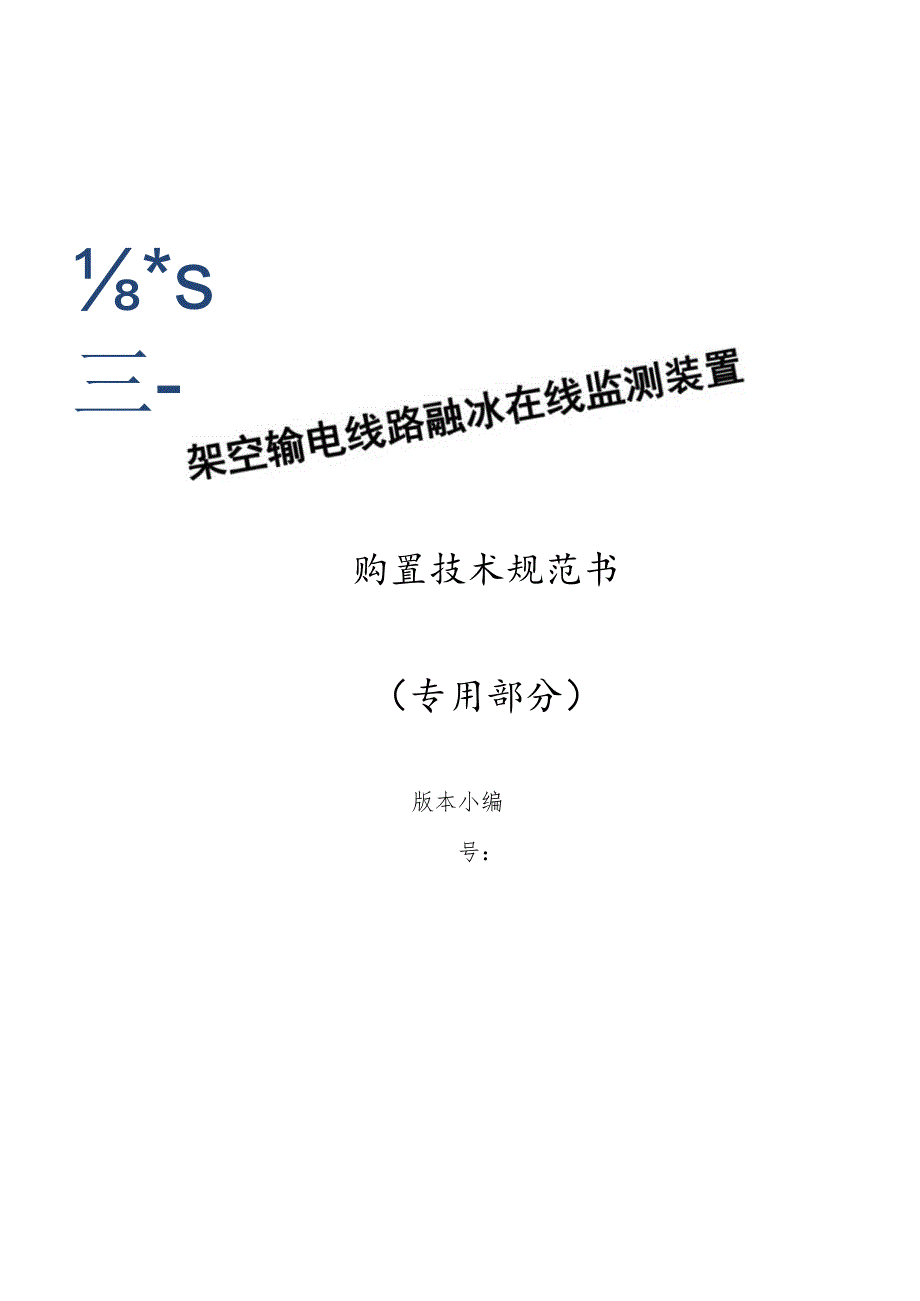

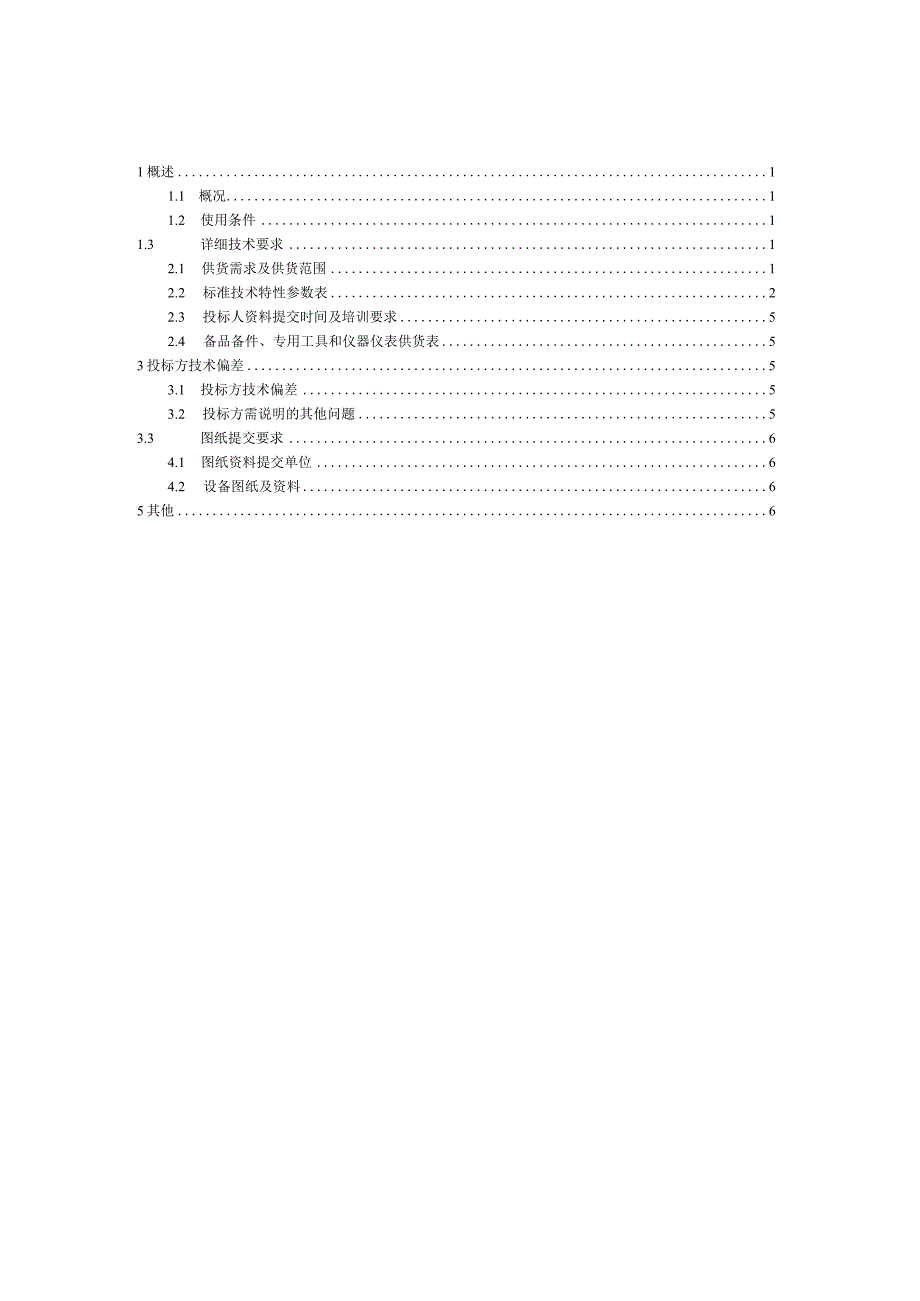

1、*s三-购置技术规范书（专用部分）版本小编号：1概述11.1 概况11.2 使用条件11.3 详细技术要求12.1 供货需求及供货范围12.2 标准技术特性参数表22.3 投标人资料提交时间及培训要求52.4 备品备件、专用工具和仪器仪表供货表53投标方技术偏差53.1 投标方技术偏差53.2 投标方需说明的其他问题53.3 图纸提交要求64.1 图纸资料提交单位64.2 设备图纸及资料65其他61概述1.1 概况本技术规范书适用于超高压输电公司架空输电线路融冰在线监测装置购置。1.2 使用条件本技术规范书采购的设备适用的外部条件如下:表1.2设备外部条件一览表（招标方填写）序号参数类型单位正
2、常使用条件殊用件特使条项目露求值或表述标保值投人证备注（须说明本工程适用的是正常使用条件或是特殊使用条件）1环境温度1.1最高日温度C+501.2最低H温度r-402大气压力hPa550-10603太阳辐射强度Wcm20.14相对湿度%51005覆冰厚度mm30（且不低于线路本体设计冰厚）6风速m/sN35（且不低于线路本体设计风速）7污秽等级ae级2设备详细技术要求2.1 供货需求及供货范围项目需求的设备具体规格型号、单位、数量及备注见表2.1：供货范围及设备技术规格一览表。表2.1供货范囤及设备技术规格一览表序号设备名称分类项目要求规格型号单位项目要求数量备注1装置主体控制主机台1通信单元
3、个1电流监测单元台1温度监测单元个12装置附件蓄电池组1太阳能板个1电源管理模块个1其它个1包含安装支架、安装夹具、电源及通信线缆、专用工具等2.2 标准技术特性参数表投标方应认真逐项填写标准技术特性参数表中投标方响应值，选择“优于要求”、“满足要求”、“不满足要求”其中一个填写。投标方不允许改动招标方要求值，本表如与技术规范书通用部分有冲突，以本表为准。投标方如有差异，请填写投标方技术偏差表。具体为：1）针对标准值特性”投标方响应”，无标准参数值要求，投标方根据实际情况填写投标响应值；2）若投标方响应值存在偏差，请在“3.1投标方技术偏差”填写“偏差说明”。3）除根据技术文件提供相关的资料外
4、，投标商应填写表中全部项目的说明，若需要可采用附页方式详细说明。4）投标方在投标时应提供条款响应证明材料，并说明响应内容所在的证明材料的起止页码。投标方提供的所有条款响应证明材料应由具备检测资质的第三方出具。表2.3标准技术特性参数表（投标方填写，可加行）序号参数类型项目单位要求值证明材料偏差说明1主控单元1.1采集方式同时具备自动采集方式与受控采集方式1.2数据循环存储时长（day）1801.3监拍周期采集间隔默认IOmin,且采样时间段可自由设置2导地线电流监测传感器参数要求2.1测量范围直流01200A,交流0600A（有效值）需提供第三方证明材料2.2准确度5A（有效值IoOA内）,土
5、5%FS（有效值IoOA以上）需提供第三方证明材料2.3误差线性度1%需提供第三方证明材料2.4分辨率0.1A需提供第三方证明材料3导地线温度监测传感器参数要求3.1测量范围-40+120C需提供第三方证明材料3.2准确度1.0wC需提供第三方证明材料3.3分辨率o.c需提供第三方证明材料4通信模块4.1每月流量1G4.2通信方式APN专用无线网络通讯和普通移动通讯网络（2G/3G/4G/5G）通讯4.3投标方承担通讯卡月租费用72个月5电源模块5.1供电模式太阳能光伏供电+蓄电池供电5.2蓄电池的使用寿命23年5.3无光照且无其他电力补充的条件下，蓄电池应至少可以维持终端装置正常运行的供电时
6、长230天6其他6.1防护等级整机不低于IP66需提供第三方证明材料6.2整机质保期限26年6.3整机功耗要求峰值功耗:12W:在线状态下采集功耗：W3.5W；需提供第三方证明材料序号参数类型项目单位要求值证明材料偏差说明在线状态下静态功耗：1.0Wo装置H耗电量：2.OAh7试验要求7.1基本功能检验满足中国南方电网输电线路在线监测装置通用技术规范要求需提供第三方证明材料7.2通信一致性试验满足输电线路在线监测通信规约及信息交互规范要求需提供第三方证明材料7.3电磁兼容性能试验监测装置的功能和性能应达到GB/T17626.2中规定的a级要求需提供第三方证明材料7.4环境适应性能试验满足技术规
7、范书通用部分要求需提供第三方证明材料7.5电源性能及功耗试验满足技术规范书通用部分要求需提供第三方证明材料2.3 投标人资料提交时间及培训要求（1）投标方资料的提交及时充分，满足工程进度要求。在合同谈判日或收到中标通知书后（以先到为准）5天内（项目单位填写）给出全部最终技术资料，经招标方确认后不能更改。（2）培训要求：理论培训1天（项目单位填写）实操培训1天（项目单位填写）。（3）投标方应在技术协议签订后的_Z_天内（项目单位填写）向招标方提供正式版的用于设计、设备监造和检验、现场安装和调试以及运行维护方面的图纸、说明书和有关技术资料，同时向招标方设计代表提供电子版文件2份（图纸为AutoCA
8、D版、文字资料为Word版）。2.4 备品备件、专用工具和仪器仪表供货表投标方应向需方提供必备的备品备件、专用工具和仪器仪表清单见表2.4,要求提供的备品备件、专用工具和仪器仪表应是新品，与设备同型号、同工艺。表2.4必备及推荐的备品备件、专用工具和仪器仪表清单（投标方填写）序号名称型号及规格单位数量使用处单价产地及制造商备注1233投标方技术偏差3.1 投标方技术偏差投标方应将所供设备与本招标书技术文件有差异之处，无论优于或劣于本招标书要求,均汇集成此表。表3投标方技术差异表（投标方填写）序号招标文件条目招标文件简要内容投标文件条目投标文件简要内容123投标方：盖章：3.2 投标方需说明的其
9、他问题如有需说明的其他问题，投标方应通过书面形式提交，并加盖公章。4设计图纸提交要求4.1 图纸资料提交单位表4.1提交的图纸资料及其接收单位提交图纸资料名称接收图纸单位名称、地址、邮编、电话提交份数提交时间图纸类（设计单位）（项目单位填写）（项目单位填写）安装使用说明M试验报告其它资料图纸类（项目单位）（项目单位填写）（项目单位填写）安装使用说明书试验报告其它资料4.2 设备图纸及资料招标文件中项目单位应提供以下图纸:1）杆塔一览图、绝缘子金具组装图5其他根据设备全生命周期成本（LCC）管理要求，投标方应如实填写表5.1：设备投资成本费用表。同时投标方还应提供专用工具、备品备件、在线监测装置的详细清单。表5设备投资成本费用表（投标方填写）序号设备型号一数量一单价专用工具费备品备件费在线监测装置费现场服务费供货方运输费合计
