《螺栓连接副扭矩系数试验.docx》由会员分享，可在线阅读，更多相关《螺栓连接副扭矩系数试验.docx（3页珍藏版）》请在第壹文秘上搜索。

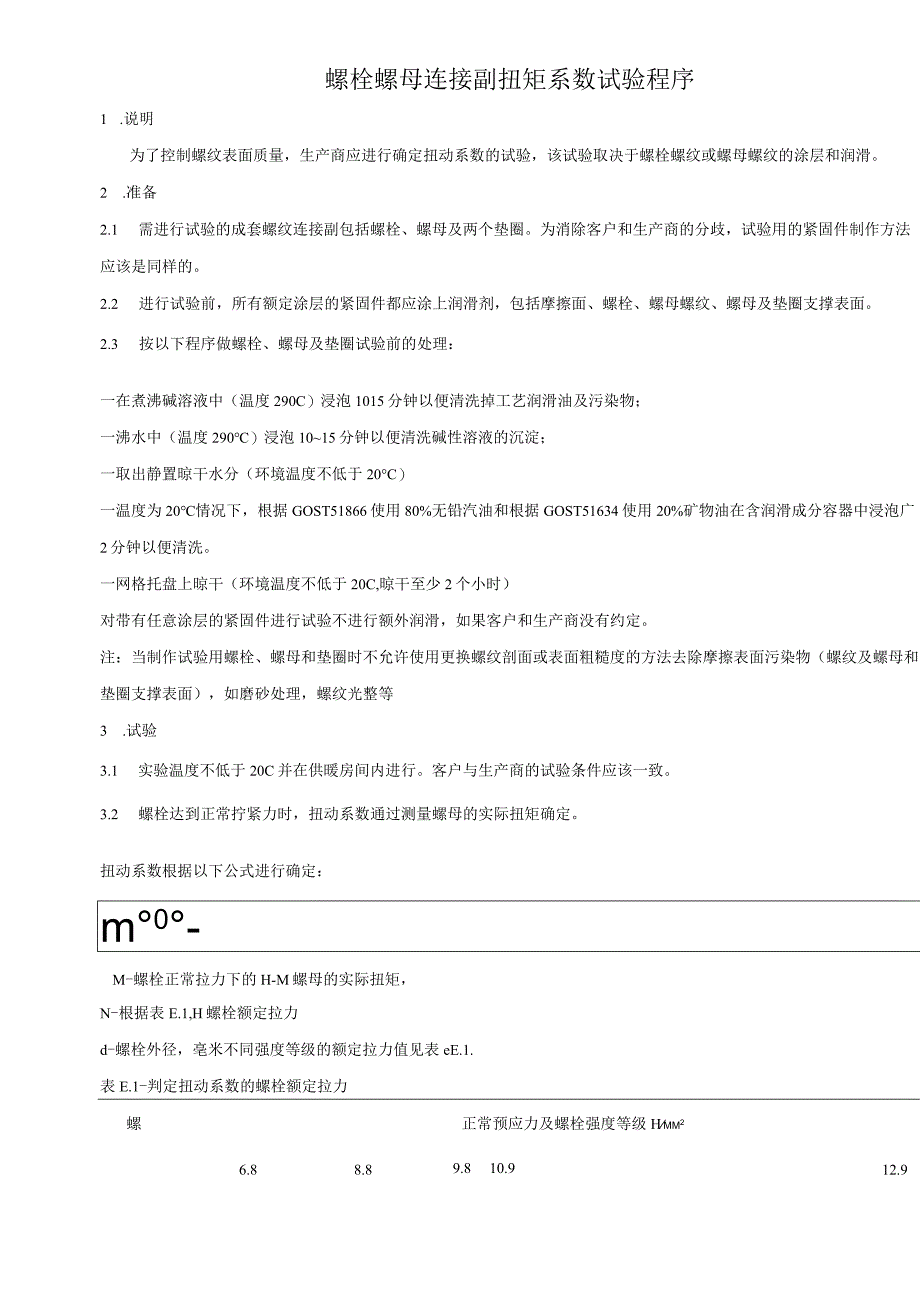

1、螺栓螺母连接副扭矩系数试验程序1 .说明为了控制螺纹表面质量，生产商应进行确定扭动系数的试验，该试验取决于螺栓螺纹或螺母螺纹的涂层和润滑。2 .准备2.1 需进行试验的成套螺纹连接副包括螺栓、螺母及两个垫圈。为消除客户和生产商的分歧，试验用的紧固件制作方法应该是同样的。2.2 进行试验前，所有额定涂层的紧固件都应涂上润滑剂，包括摩擦面、螺栓、螺母螺纹、螺母及垫圈支撑表面。2.3 按以下程序做螺栓、螺母及垫圈试验前的处理：一在煮沸碱溶液中（温度290C）浸泡1015分钟以便清洗掉工艺润滑油及污染物；一沸水中（温度290）浸泡1015分钟以便清洗碱性溶液的沉淀；一取出静置晾干水分（环境温度不低于2
2、0C）一温度为20情况下，根据GOST51866使用80%无铅汽油和根据GOST51634使用20%矿物油在含润滑成分容器中浸泡广2分钟以便清洗。一网格托盘上晾干（环境温度不低于20C,晾干至少2个小时）对带有任意涂层的紧固件进行试验不进行额外润滑，如果客户和生产商没有约定。注：当制作试验用螺栓、螺母和垫圈时不允许使用更换螺纹剖面或表面粗糙度的方法去除摩擦表面污染物（螺纹及螺母和垫圈支撑表面），如磨砂处理，螺纹光整等3 .试验3.1 实验温度不低于20C并在供暖房间内进行。客户与生产商的试验条件应该一致。3.2 螺栓达到正常拧紧力时，扭动系数通过测量螺母的实际扭矩确定。扭动系数根据以下公式进行

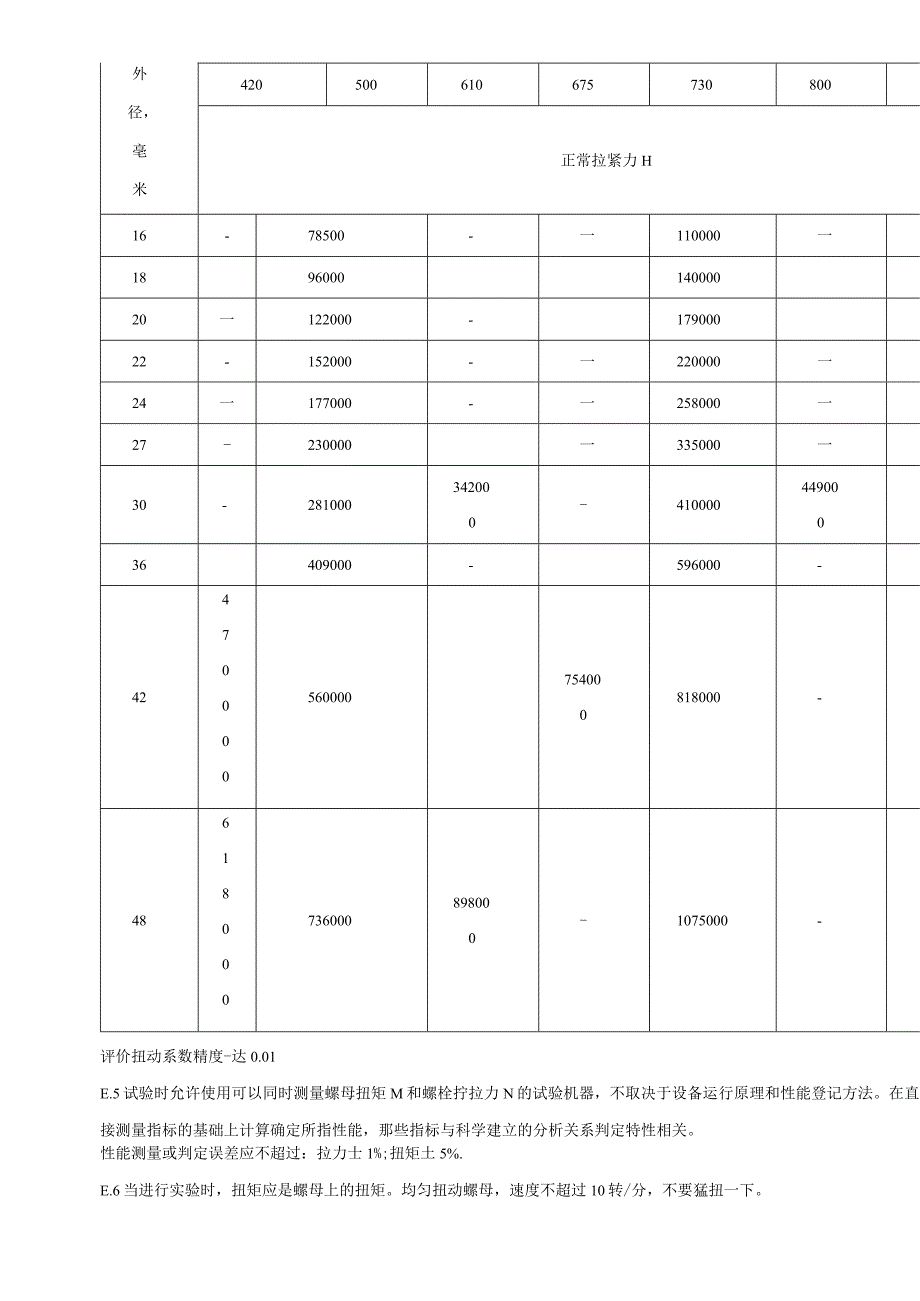

3、确定：m0-M-螺栓正常拉力下的H-M螺母的实际扭矩，N-根据表E.1,H螺栓额定拉力d-螺栓外径，亳米不同强度等级的额定拉力值见表eE.1.表E.1-判定扭动系数的螺栓额定拉力螺正常预应力及螺栓强度等级Hmm26.88.812.99.810.9外径，亳米420500610675730800正常拉紧力H16-78500-一110000一189600014000020一122000-17900022-152000-一220000一24一177000-一258000一27-230000一335000一30-281000342000-41000044900036409000-596000-42470000560000754000818000-48618000736000898000-1075000-评价扭动系数精度-达0.01E.5试验时允许使用可以同时测量螺母扭矩M和螺栓拧拉力N的试验机器，不取决于设备运行原理和性能登记方法。在直接测量指标的基础上计算确定所指性能，那些指标与科学建立的分析关系判定特性相关。性能测量或判定误差应不超过：拉力士1%;扭矩土5%.E.6当进行实验时，扭矩应是螺母上的扭矩。均匀扭动螺母，速度不超过10转/分，不要猛扭一下。当扭动时，螺栓头和螺母下的垫圈不应空转。
