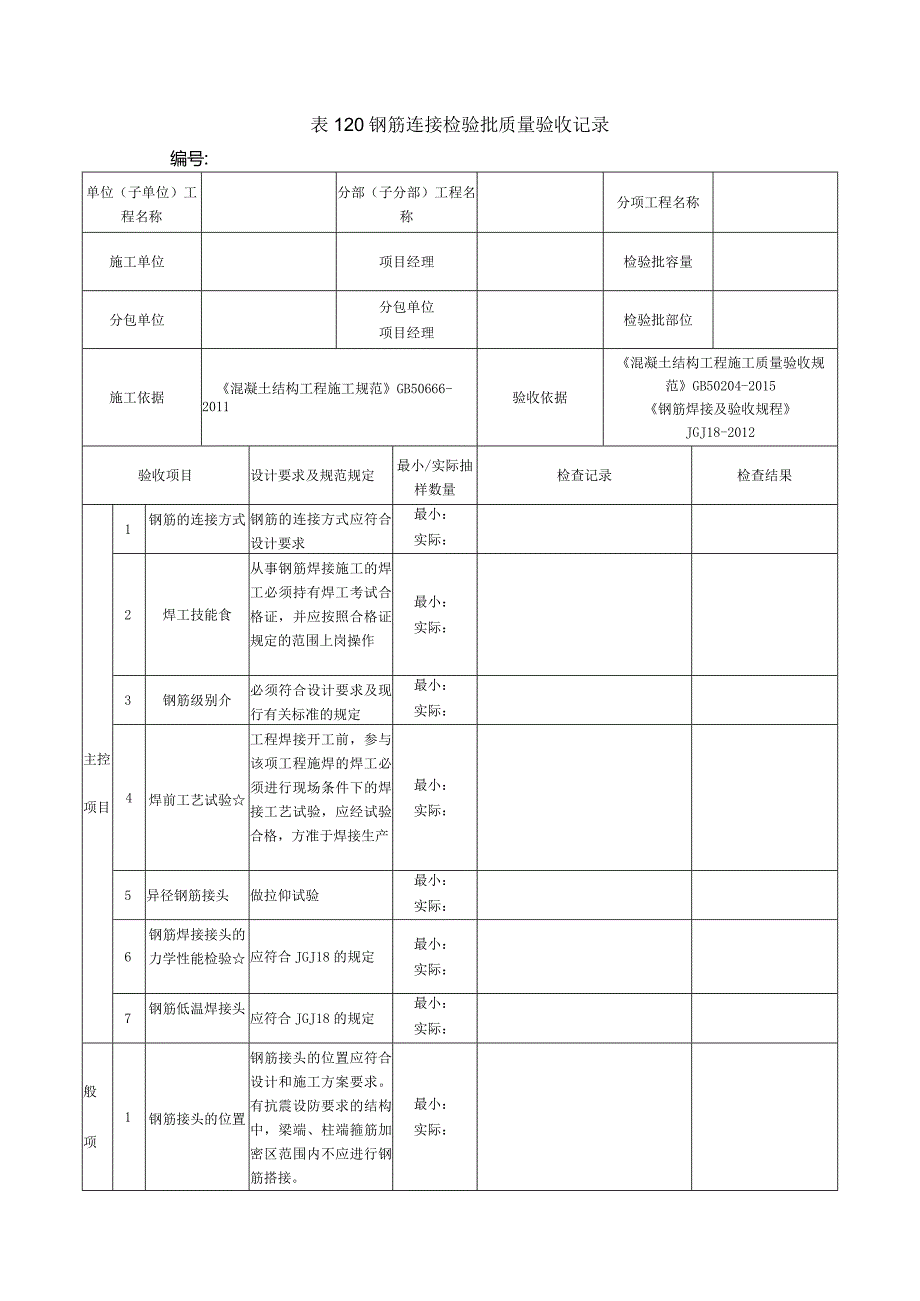

1、表120钢筋连接检验批质量验收记录编号:单位(子单位)工程名称分部(子分部)工程名称分项工程名称施工单位项目经理检验批容量分包单位分包单位项目经理检验批部位施工依据混凝土结构工程施工规范GB50666-2011验收依据混凝土结构工程施工质量验收规范GB50204-2015钢筋焊接及验收规程JGJ18-2012验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1钢筋的连接方式钢筋的连接方式应符合设计要求最小:实际:2焊工技能食从事钢筋焊接施工的焊工必须持有焊工考试合格证,并应按照合格证规定的范围上岗操作最小:实际:3钢筋级别介必须符合设计要求及现行有关标准的规定最小:实际:4焊

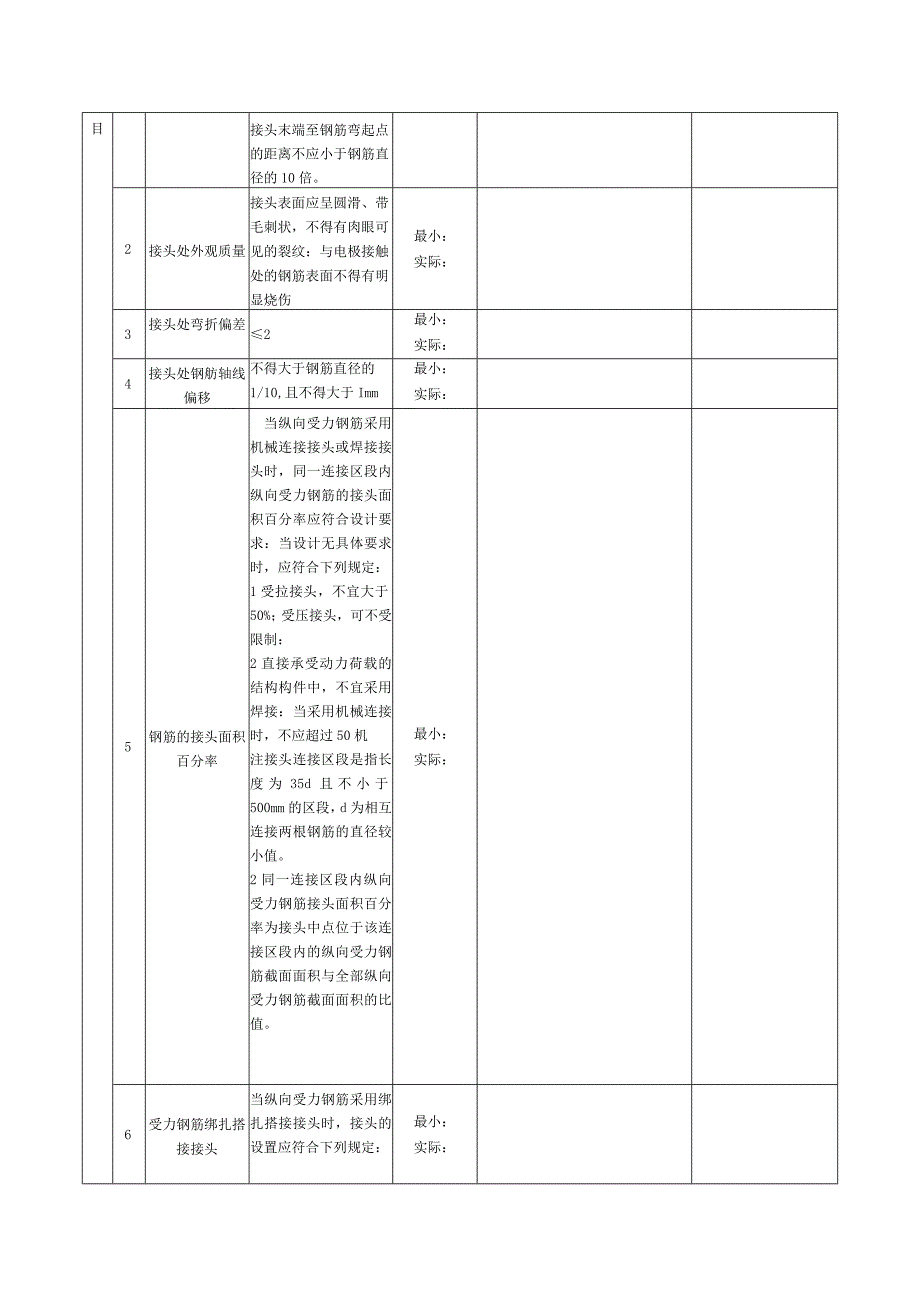

2、前工艺试验工程焊接开工前,参与该项工程施焊的焊工必须进行现场条件下的焊接工艺试验,应经试验合格,方准于焊接生产最小:实际:5异径钢筋接头做拉仰试验最小:实际:6钢筋焊接接头的力学性能检验应符合JGJ18的规定最小:实际:7钢筋低温焊接头应符合JGJ18的规定最小:实际:般项1钢筋接头的位置钢筋接头的位置应符合设计和施工方案要求。有抗震设防要求的结构中,梁端、柱端箍筋加密区范围内不应进行钢筋搭接。最小:实际:目接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。2接头处外观质量接头表面应呈圆滑、带毛刺状,不得有肉眼可见的裂纹:与电极接触处的钢筋表面不得有明显烧伤最小:实际:3接头处弯折偏差2最小

3、:实际:4接头处钢舫轴线偏移不得大于钢筋直径的1/10,且不得大于Imm最小:实际:5钢筋的接头面积百分率当纵向受力钢筋采用机械连接接头或焊接接头时,同一连接区段内纵向受力钢筋的接头面积百分率应符合设计要求:当设计无具体要求时,应符合下列规定:1受拉接头,不宜大于50%;受压接头,可不受限制:2直接承受动力荷载的结构构件中,不宜采用焊接:当采用机械连接时,不应超过50机注接头连接区段是指长度为35d且不小于500mm的区段,d为相互连接两根钢筋的直径较小值。2同一连接区段内纵向受力钢筋接头面积百分率为接头中点位于该连接区段内的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。最小:实际:6

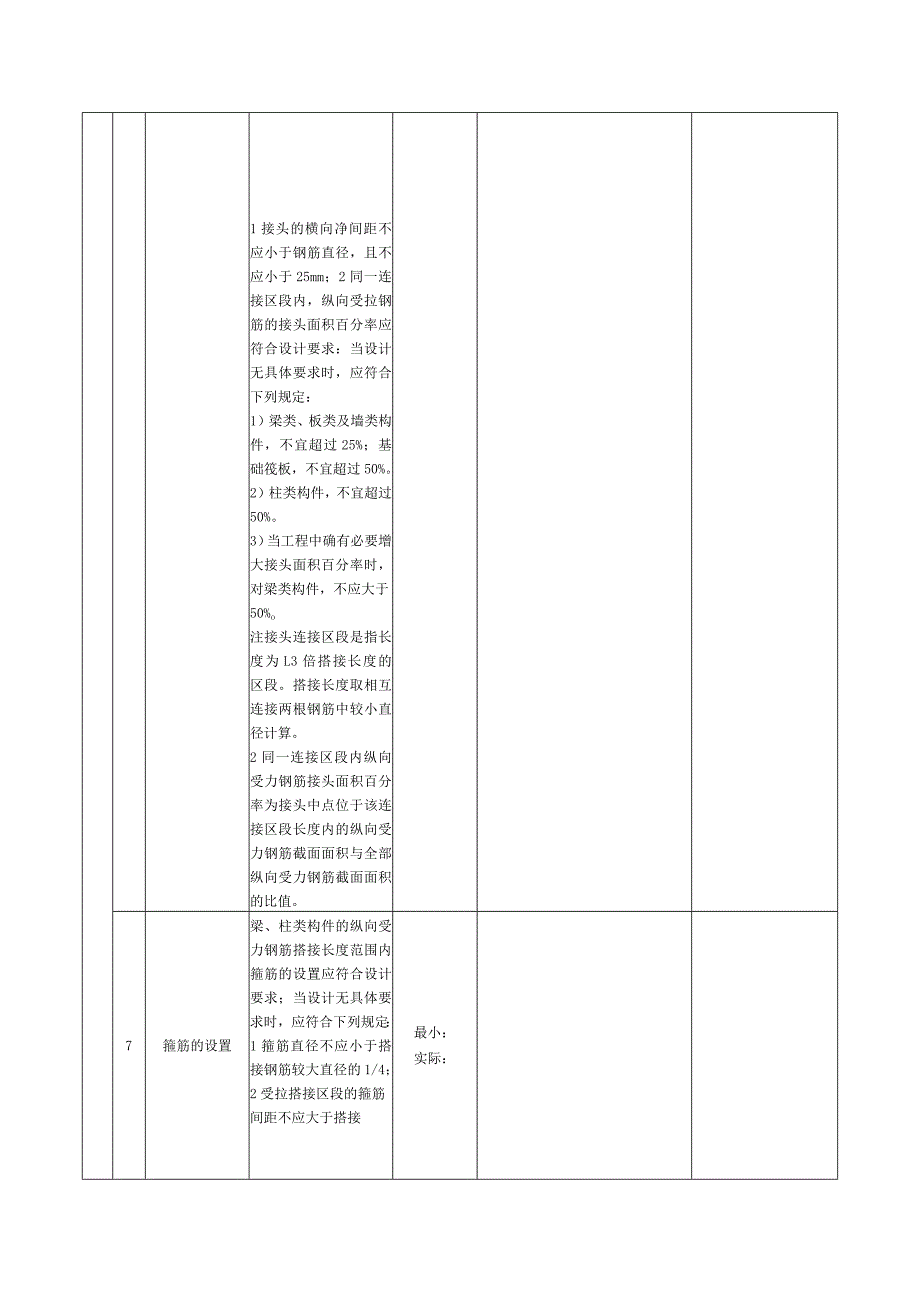

4、受力钢筋绑扎搭接接头当纵向受力钢筋采用绑扎搭接接头时,接头的设置应符合下列规定:最小:实际:1接头的横向净间距不应小于钢筋直径,且不应小于25mm;2同一连接区段内,纵向受拉钢筋的接头面积百分率应符合设计要求:当设计无具体要求时,应符合下列规定:1)梁类、板类及墙类构件,不宜超过25%;基础筏板,不宜超过50%。2)柱类构件,不宜超过50%。3)当工程中确有必要增大接头面积百分率时,对梁类构件,不应大于50%o注接头连接区段是指长度为L3倍搭接长度的区段。搭接长度取相互连接两根钢筋中较小直径计算。2同一连接区段内纵向受力钢筋接头面积百分率为接头中点位于该连接区段长度内的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。7箍筋的设置梁、柱类构件的纵向受力钢筋搭接长度范围内箍筋的设置应符合设计要求;当设计无具体要求时,应符合下列规定:1箍筋直径不应小于搭接钢筋较大直径的1/4;2受拉搭接区段的箍筋间距不应大于搭接最小:实际:钢筋较小直径的5倍,且不应大于100nun:3受压搭接区段的箍筋间距不应大于搭接钢筋较小直径的10倍,且不应大于200mm;4当柱中纵向受力钢筋直径大于25mm时,应在搭接接头两个端面外100mm范围内各设置二个箍筋,其间距宜为50mmO施工单位检查结果班组长:分包单位项目质检员:项目部质检员:年月日监理单位验收结论专业监理工程师:年月日
