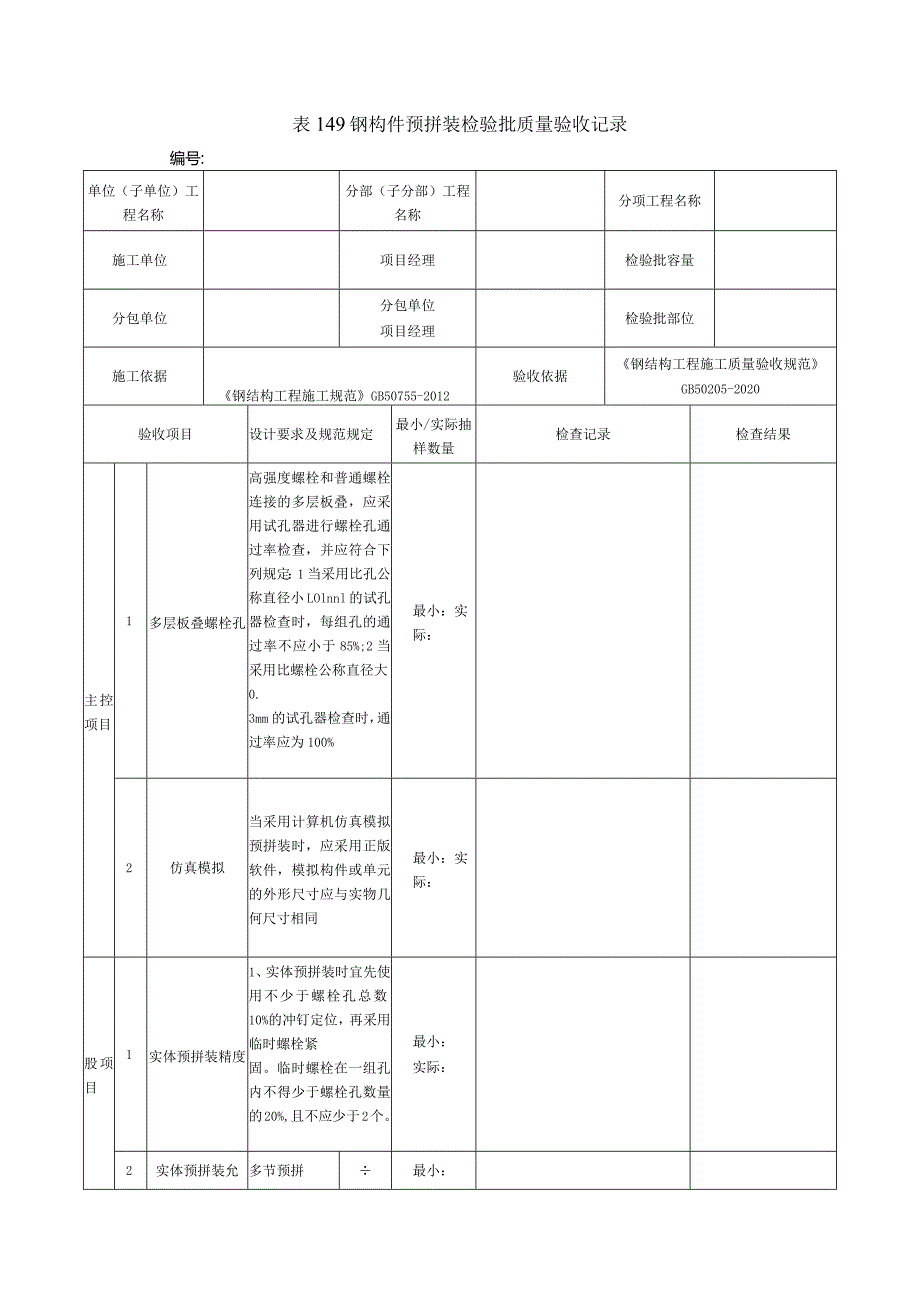

1、表149钢构件预拼装检验批质量验收记录编号:单位(子单位)工程名称分部(子分部)工程名称分项工程名称施工单位项目经理检验批容量分包单位分包单位项目经理检验批部位施工依据钢结构工程施工规范GB50755-2012验收依据钢结构工程施工质量验收规范GB50205-2020验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1多层板叠螺栓孔高强度螺栓和普通螺栓连接的多层板叠,应采用试孔器进行螺栓孔通过率检查,并应符合下列规定:1当采用比孔公称直径小LOlnnl的试孔器检查时,每组孔的通过率不应小于85%;2当采用比螺栓公称直径大0.3mm的试孔器检查时,通过率应为100%最小:实际:

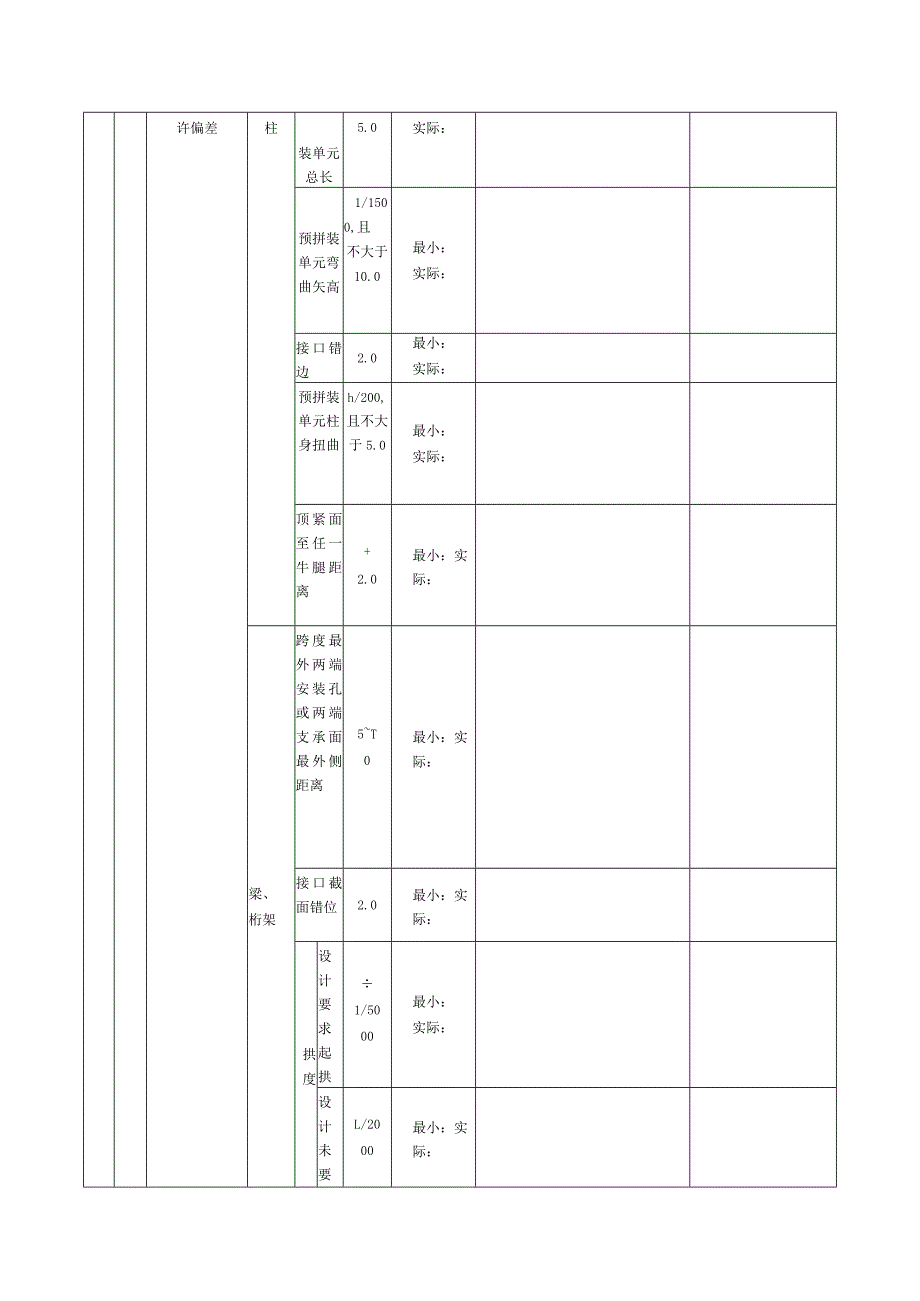

2、2仿真模拟当采用计算机仿真模拟预拼装时,应采用正版软件,模拟构件或单元的外形尺寸应与实物几何尺寸相同最小:实际:股项目1实体预拼装精度1、实体预拼装时宜先使用不少于螺栓孔总数10%的冲钉定位,再采用临时螺栓紧固。临时螺栓在一组孔内不得少于螺栓孔数量的20%,且不应少于2个。最小:实际:2实体预拼装允多节预拼最小:许偏差柱装单元总长5.0实际:预拼装单元弯曲矢高1/1500,且不大于10.0最小:实际:接口错边2.0最小:实际:预拼装单元柱身扭曲h/200,且不大于5.0最小:实际:顶紧面至任一牛腿距离+2.0最小:实际:梁、桁架跨度最外两端安装孔或两端支承面最外侧距离5T0最小:实际:接口截面

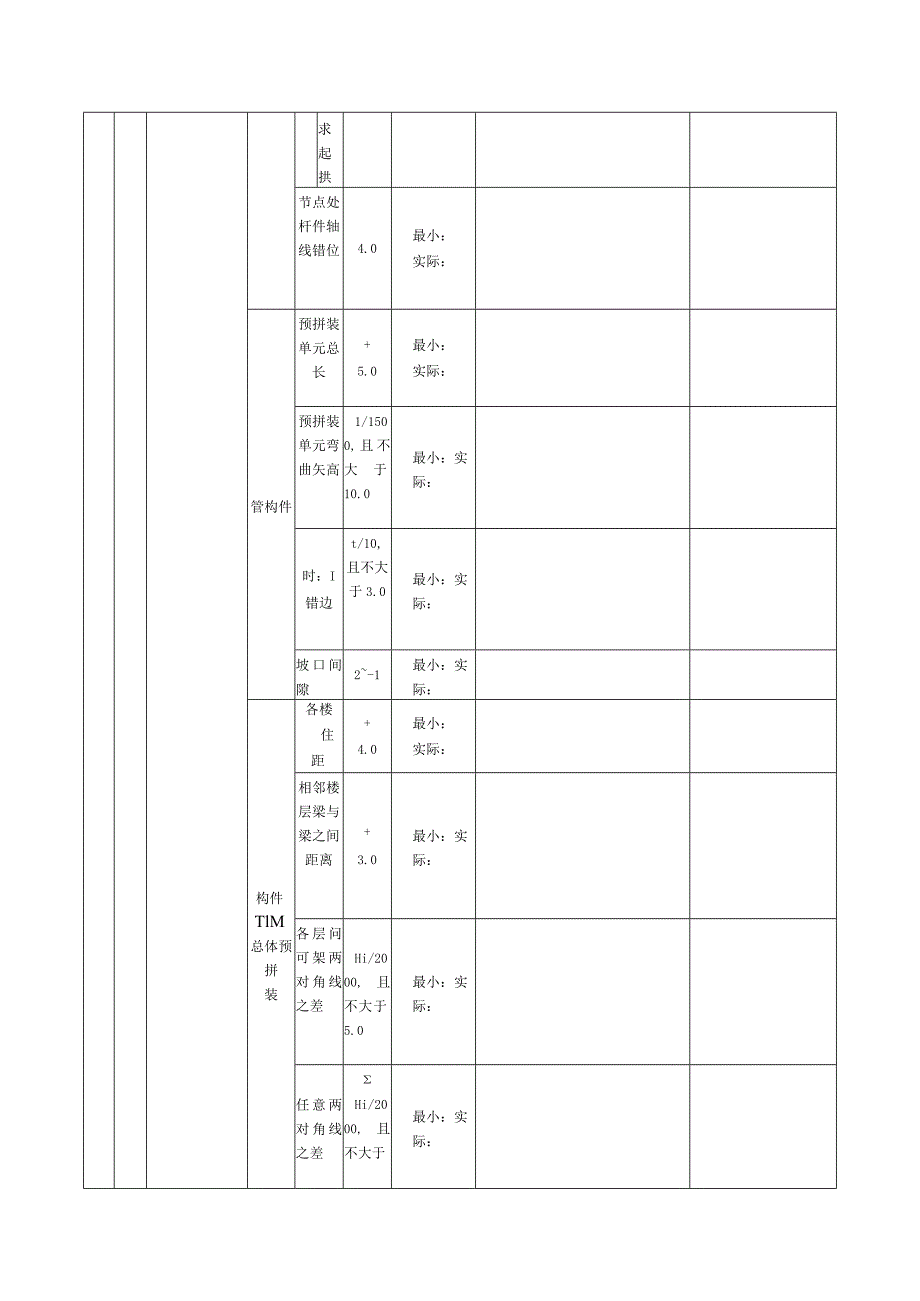

3、错位2.0最小:实际:拱度设计要求起拱1/5000最小:实际:设计未要L/2000最小:实际:求起拱节点处杆件轴线错位4.0最小:实际:管构件预拼装单元总长+5.0最小:实际:预拼装单元弯曲矢高1/1500,且不大于10.0最小:实际:时:I错边t/10,且不大于3.0最小:实际:坡口间隙2-1最小:实际:构件TlM总体预拼装各楼住距+4.0最小:实际:相邻楼层梁与梁之间距离+3.0最小:实际:各层问可架两对角线之差Hi/2000,且不大于5.0最小:实际:任意两对角线之差Hi/2000,且不大于最小:实际:8.0施工单位检查结果班组长:分包单位项目质检员:项目部质检员:年月日监理单位验收结论专业监理工程师:年月日填表说明1、检验批容量填写:同一检验批内,填写构件的总数2、最小/实际检查数量栏中,实际检查数量:按实填写且不少于最小数量,最小数量填写:同类构件总数的10乐且不少于3件,被抽查构件中,每一类型焊缝按条数抽查5机且不少于1条;每条抽查1处,总抽查数不应少于10处。3、表头中“施工依据”栏目应依照实际的施工操作依据填写,如施工企业的操作规程、工法、施工工艺标准。
