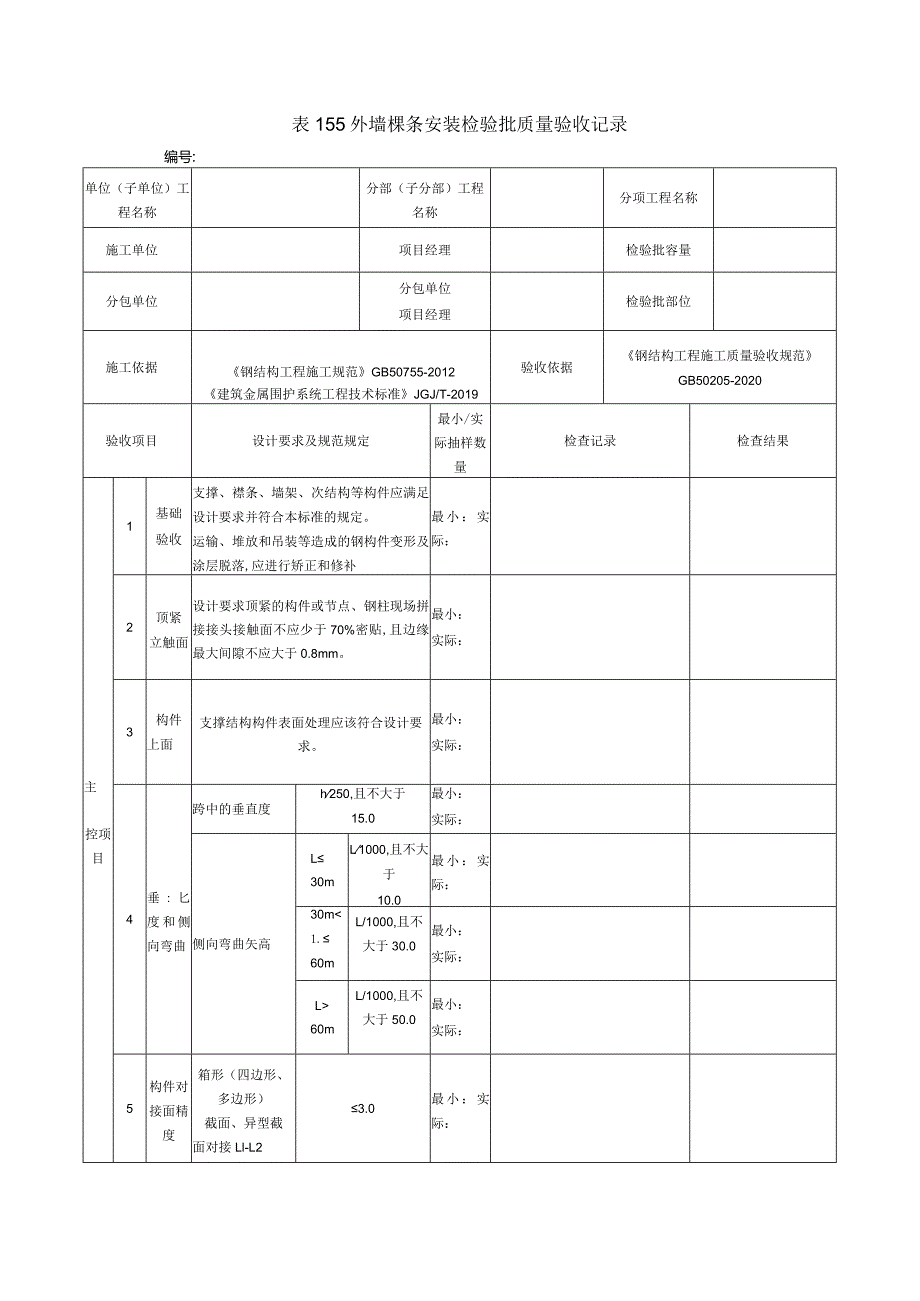

1、表155外墙棵条安装检验批质量验收记录编号:单位（子单位）工程名称分部（子分部）工程名称分项工程名称施工单位项目经理检验批容量分包单位分包单位项目经理检验批部位施工依据钢结构工程施工规范GB50755-2012建筑金属围护系统工程技术标准JGJ/T-2019验收依据钢结构工程施工质量验收规范GB50205-2020验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1基础验收支撑、襟条、墙架、次结构等构件应满足设计要求并符合本标准的规定。运输、堆放和吊装等造成的钢构件变形及涂层脱落,应进行矫正和修补最小：实际：2顶紧立触面设计要求顶紧的构件或节点、钢柱现场拼接接头接触面不应少于

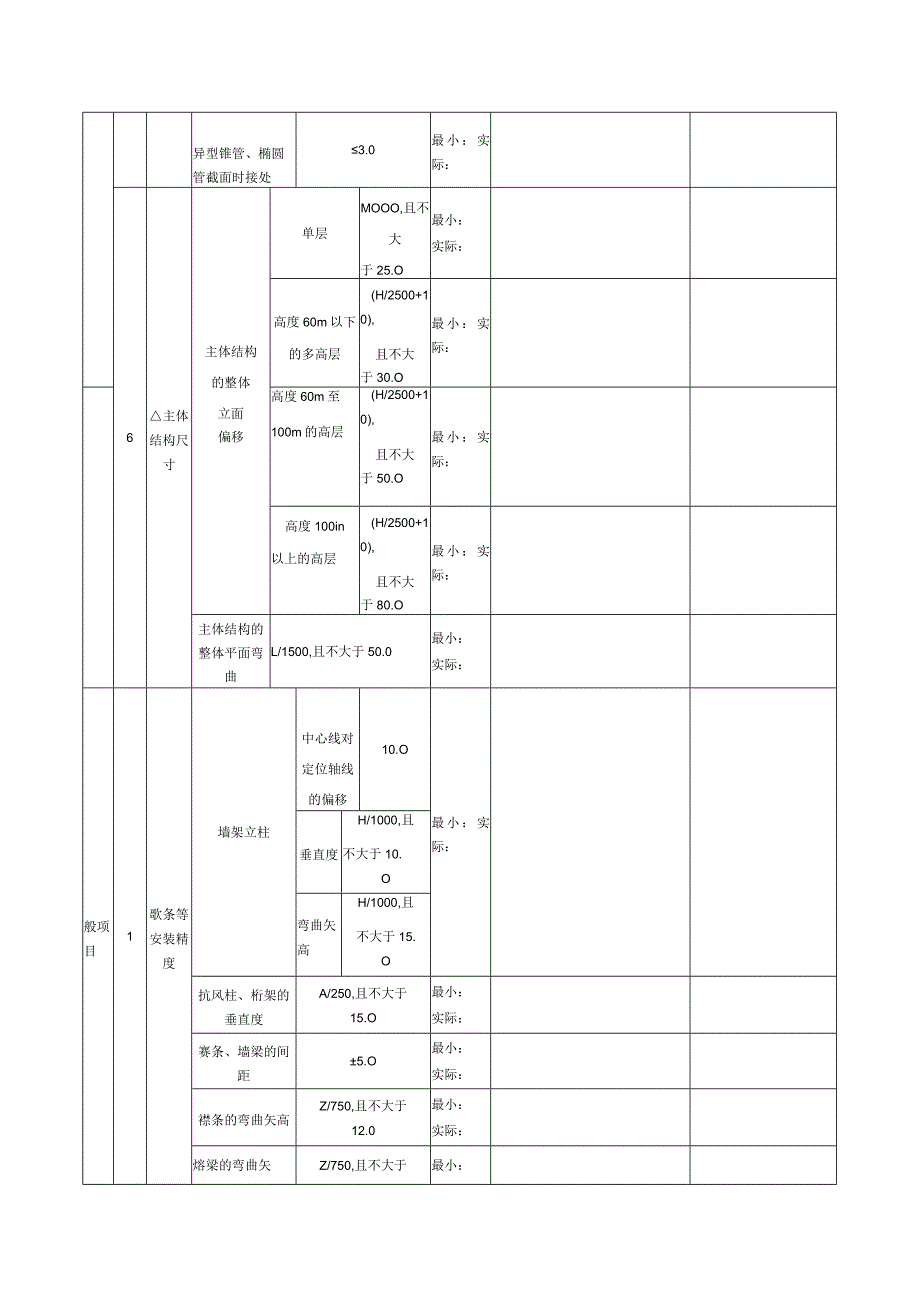

2、70%密贴,且边缘最大间隙不应大于0.8mm。最小：实际：3构件上面支撑结构构件表面处理应该符合设计要求。最小：实际：4垂:匕度和侧向弯曲跨中的垂直度h250,且不大于15.0最小：实际：侧向弯曲矢高L30mL1000,且不大于10.0最小：实际：30m60mL/1000,且不大于50.0最小：实际：5构件对接面精度箱形（四边形、多边形）截面、异型截面对接Ll-L23.0最小：实际：异型锥管、椭圆管截面时接处3.0最小：实际：6主体结构尺寸主体结构的整体立面偏移单层MOOO,且不大于25.O最小：实际：高度60m以下的多高层(H/2500+10),且不大于30.O最小：实际：高度60m至100

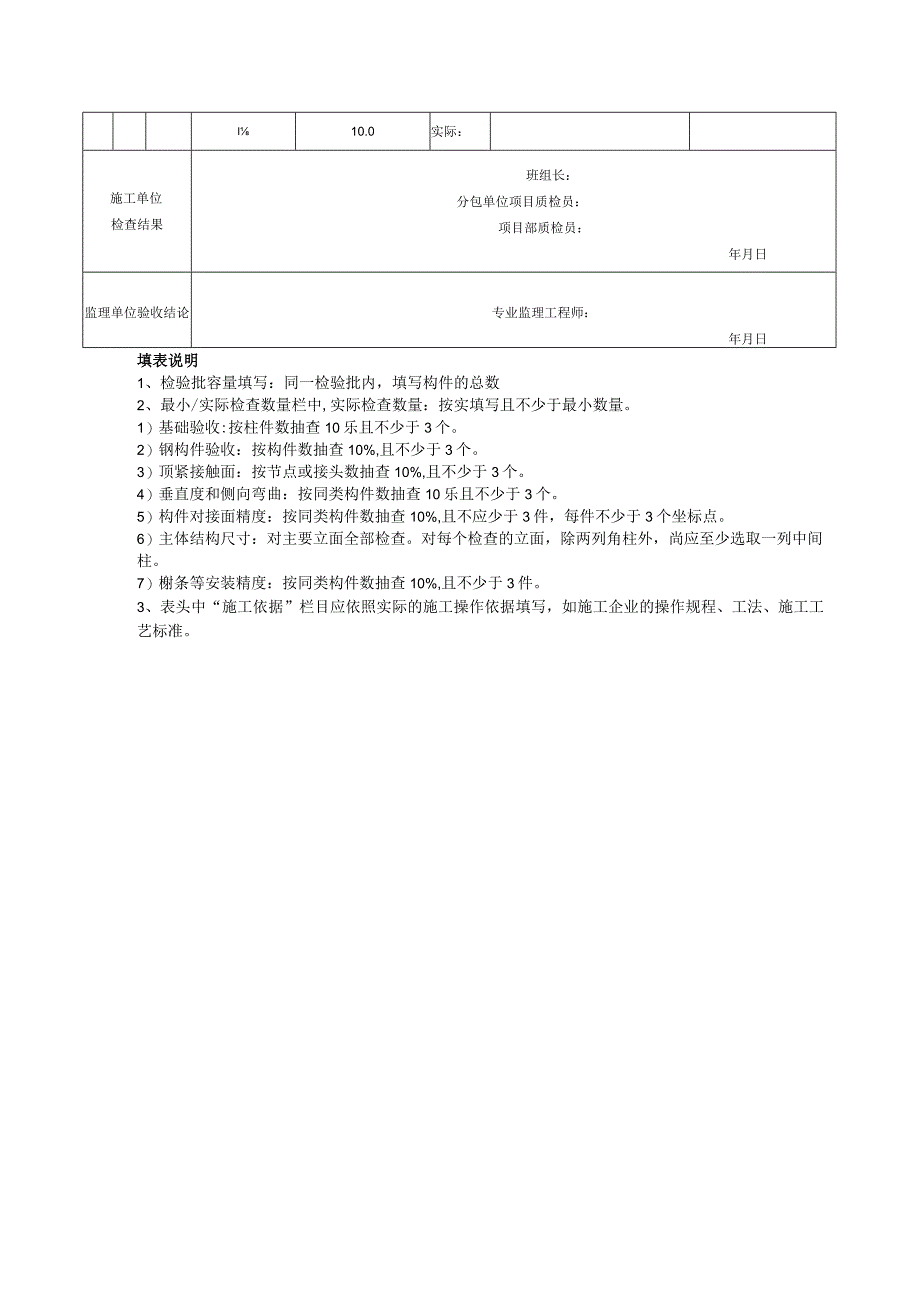

3、m的高层(H/2500+10),且不大于50.O最小：实际：高度100in以上的高层(H/2500+10),且不大于80.O最小：实际：主体结构的整体平面弯曲L/1500,且不大于50.0最小：实际：般项目1歌条等安装精度墙架立柱中心线对定位轴线的偏移10.O最小：实际：垂直度H/1000,且不大于10.O弯曲矢高H/1000,且不大于15.O抗风柱、桁架的垂直度A/250,且不大于15.O最小：实际：赛条、墙梁的间距5.O最小：实际：襟条的弯曲矢高Z/750,且不大于12.0最小：实际：熔梁的弯曲矢Z/750,且不大于最小：l10.0实际：施工单位检查结果班组长：分包单位项目质检员：项目部质
4、检员：年月日监理单位验收结论专业监理工程师：年月日填表说明1、检验批容量填写：同一检验批内，填写构件的总数2、最小/实际检查数量栏中,实际检查数量：按实填写且不少于最小数量。1）基础验收:按柱件数抽查10乐且不少于3个。2）钢构件验收：按构件数抽查10%,且不少于3个。3）顶紧接触面：按节点或接头数抽查10%,且不少于3个。4）垂直度和侧向弯曲：按同类构件数抽查10乐且不少于3个。5）构件对接面精度：按同类构件数抽查10%,且不应少于3件，每件不少于3个坐标点。6）主体结构尺寸：对主要立面全部检查。对每个检查的立面，除两列角柱外，尚应至少选取一列中间柱。7）榭条等安装精度：按同类构件数抽查10%,且不少于3件。3、表头中“施工依据”栏目应依照实际的施工操作依据填写，如施工企业的操作规程、工法、施工工艺标准。
