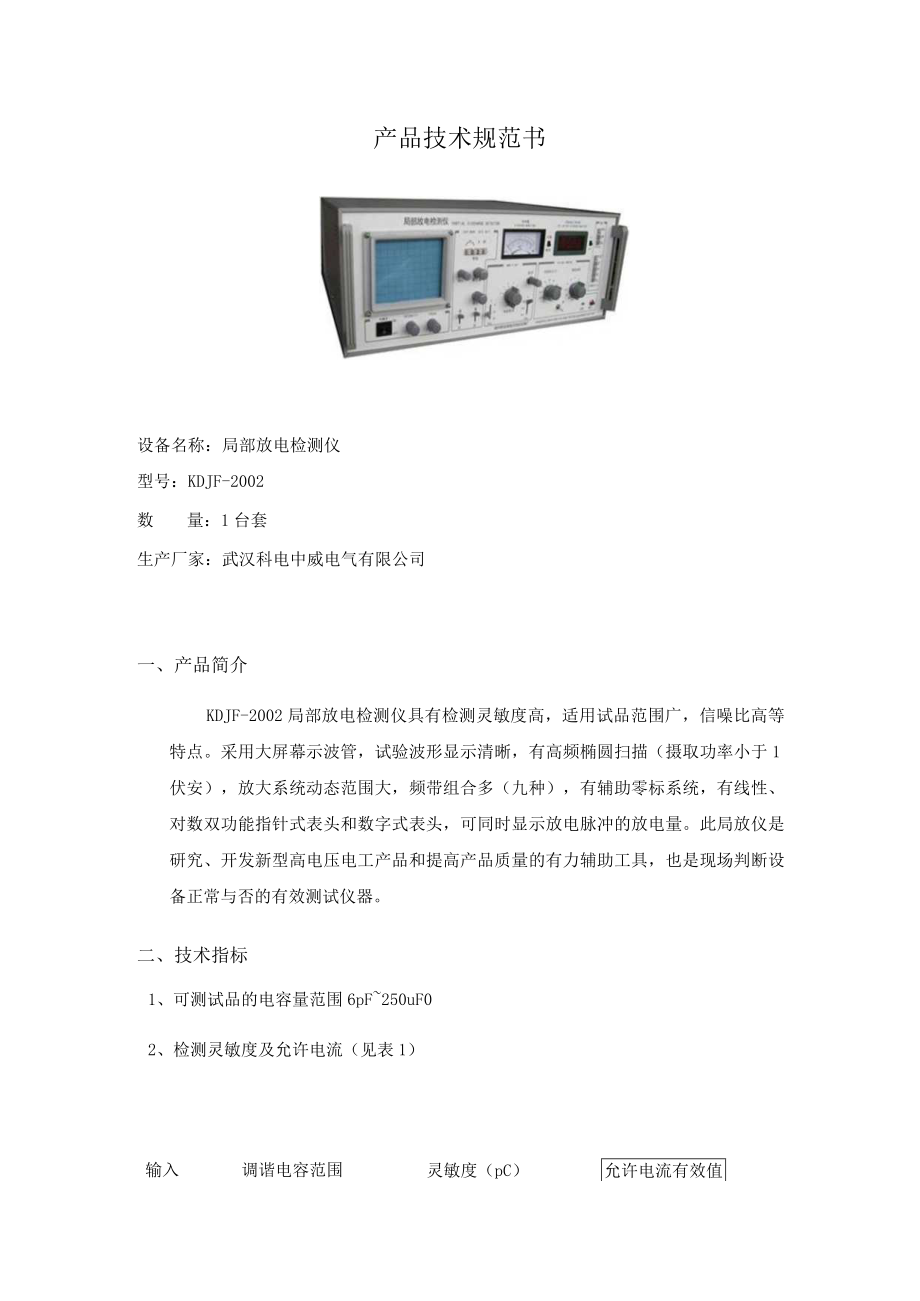

1、产品技术规范书设备名称：局部放电检测仪型号：KDJF-2002数量：1台套生产厂家：武汉科电中威电气有限公司一、产品简介KDJF-2002局部放电检测仪具有检测灵敏度高，适用试品范围广，信噪比高等特点。采用大屏幕示波管，试验波形显示清晰，有高频椭圆扫描（摄取功率小于1伏安），放大系统动态范围大，频带组合多（九种），有辅助零标系统，有线性、对数双功能指针式表头和数字式表头，可同时显示放电脉冲的放电量。此局放仪是研究、开发新型高电压电工产品和提高产品质量的有力辅助工具，也是现场判断设备正常与否的有效测试仪器。二、技术指标1、可测试品的电容量范围6pF250uF02、检测灵敏度及允许电流（见表1）输

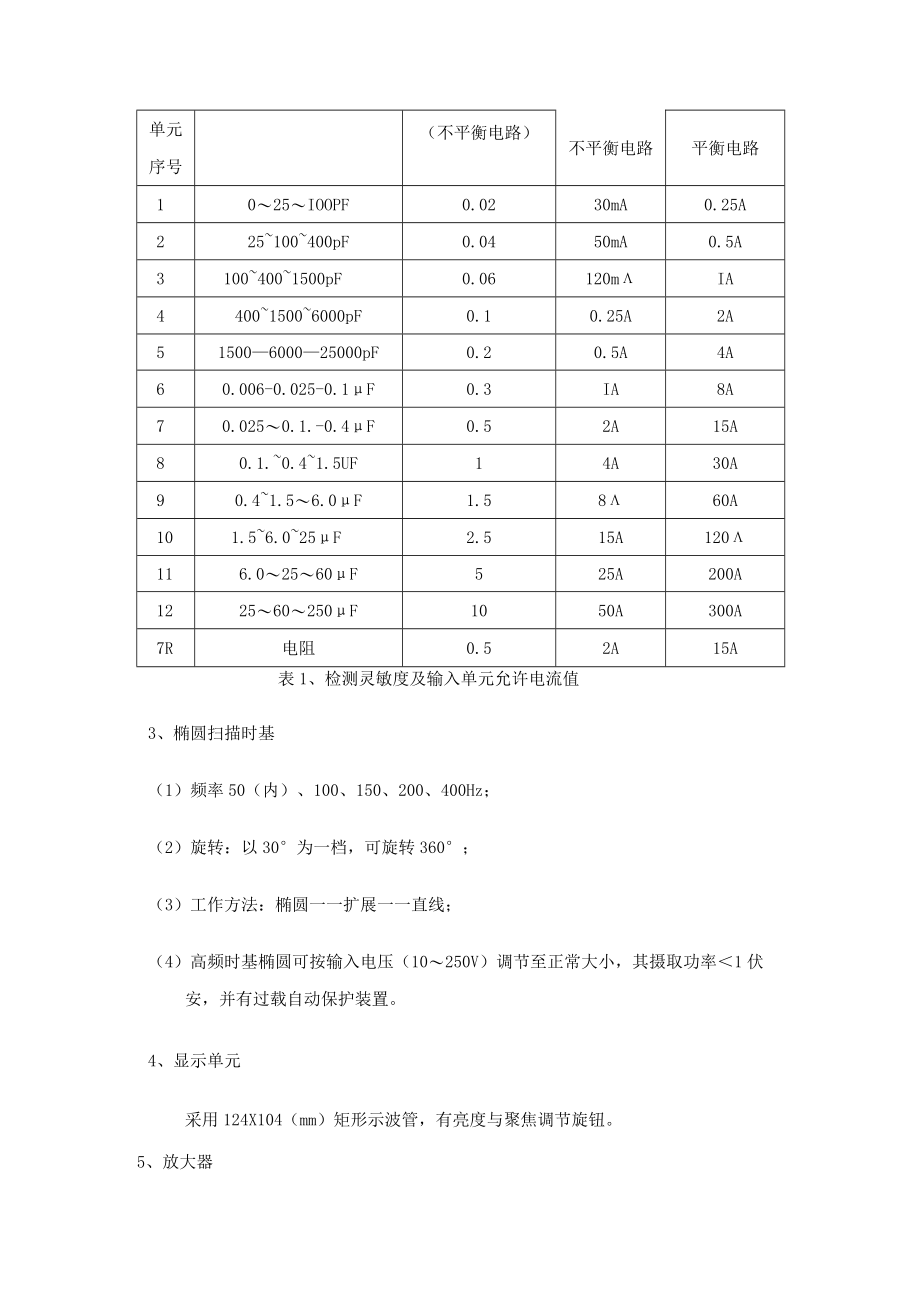

2、入调谐电容范围灵敏度（pC）允许电流有效值单元序号（不平衡电路）不平衡电路平衡电路1025IOOPF0.0230mA0.25A225100400pF0.0450mA0.5A31004001500pF0.06120mIA440015006000pF0.10.25A2A51500600025000pF0.20.5A4A60.006-0.025-0.1F0.3IA8A70.0250.1.-0.4F0.52A15A80.1.0.41.5UF14A30A90.41.56.0F1.5860A101.56.025F2.515A120116.02560F525A200A122560250F1050A300A7

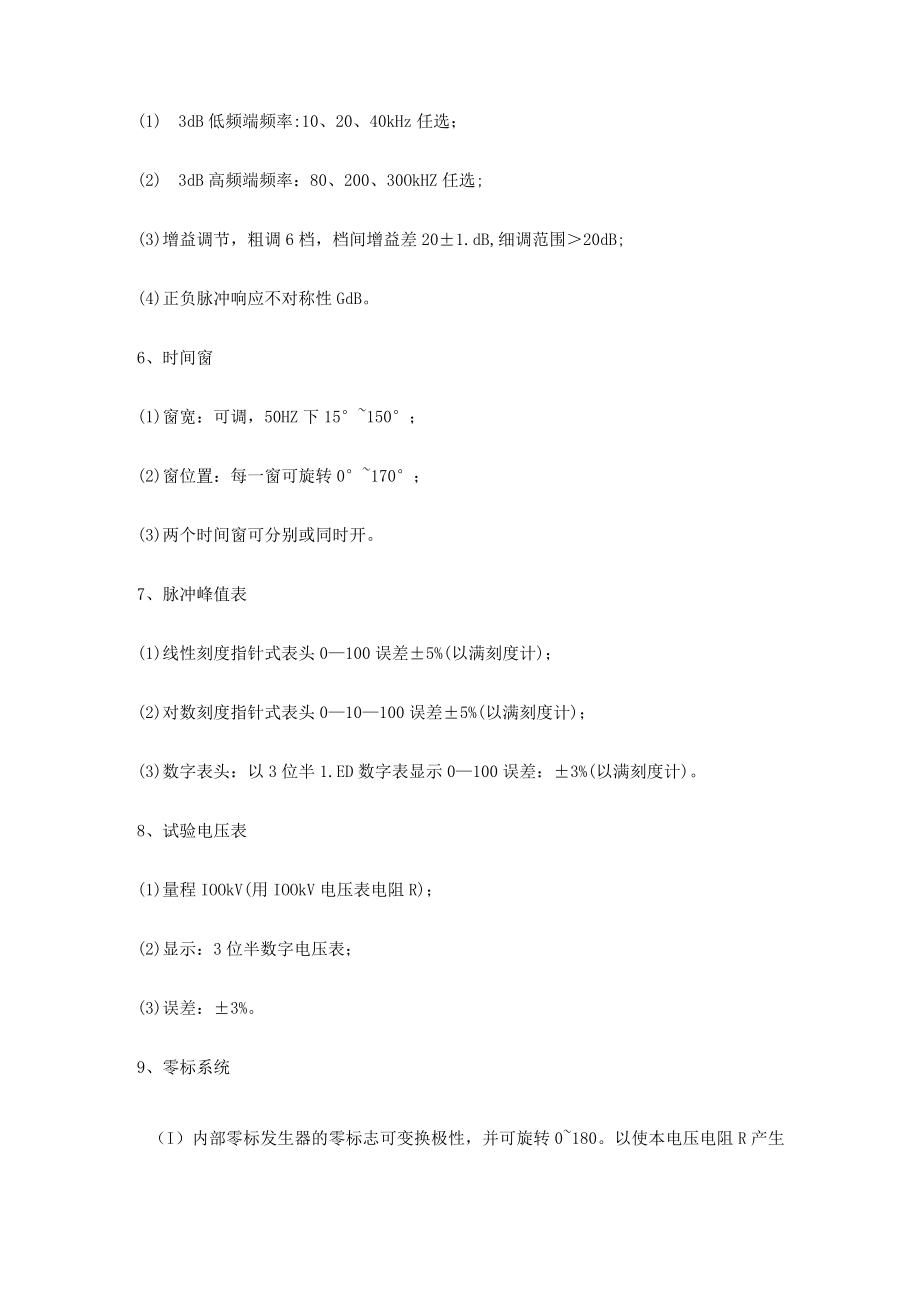

3、R电阻0.52A15A表1、检测灵敏度及输入单元允许电流值3、椭圆扫描时基（1）频率50（内）、100、150、200、400Hz；（2）旋转：以30为一档，可旋转360；（3）工作方法：椭圆一一扩展一一直线；（4）高频时基椭圆可按输入电压（10250V）调节至正常大小，其摄取功率1伏安，并有过载自动保护装置。4、显示单元采用124X104（mm）矩形示波管，有亮度与聚焦调节旋钮。5、放大器(1) 3dB低频端频率:10、20、40kHz任选；(2) 3dB高频端频率：80、200、30OkHZ任选;(3)增益调节，粗调6档，档间增益差201.dB,细调范围20dB;(4)正负脉冲响应不对称性
4、GdB。6、时间窗(1)窗宽：可调，50HZ下15150；(2)窗位置：每一窗可旋转0170；(3)两个时间窗可分别或同时开。7、脉冲峰值表(1)线性刻度指针式表头0100误差5%(以满刻度计)；(2)对数刻度指针式表头010100误差5%(以满刻度计)；(3)数字表头：以3位半1.ED数字表显示0100误差：3%(以满刻度计)。8、试验电压表(1)量程IOOkV(用IOOkV电压表电阻R)；(2)显示：3位半数字电压表；(3)误差：3%。9、零标系统（I）内部零标发生器的零标志可变换极性，并可旋转0180。以使本电压电阻R产生的真零标位置极性相符；（2）零标志与所有椭圆扫描频率相一致。10、
5、结构（1）体积530X550X220（mm）；（2）重量：约22kg0五、服务质量要求1、资料要求提供完整的技术资料，仪器配置清单，说明书齐全（如英文版的要提供相应的中文说明书），并带电子版说明书，试验报告。各种证件齐全，包括产品合格证、保修卡。2、售后服务质保期为三年、终生维护，质保期内若出现质量、技术问题，供方应及时（接到需方的正式通知后72小时内）到需方免费进行维修，质保期满后的维修应按照供方的售后服务方式进行处理，保证满足供方的维修需求，但供方应对需方提出的疑难问题提供技术指导。3、培训（双方协商）供方免费对需方人员定期进行技术培训，培训内容包括：设备的正确使用和操作、软件功能的应用、设备的日常维护和一般故障的排除等，使操作人员对设备的性能有一个全面的认识,熟练操作整套设备及软件，并能对一般故障进行处理,为参与培训的人员提供必要的技术指导。4、验收标准和方式（双方协商）对设备的验收采取现场运行方式进行，供方派技术人员到现场进行试验、培训，保证设备运行指标合格，需方需全力配合。
