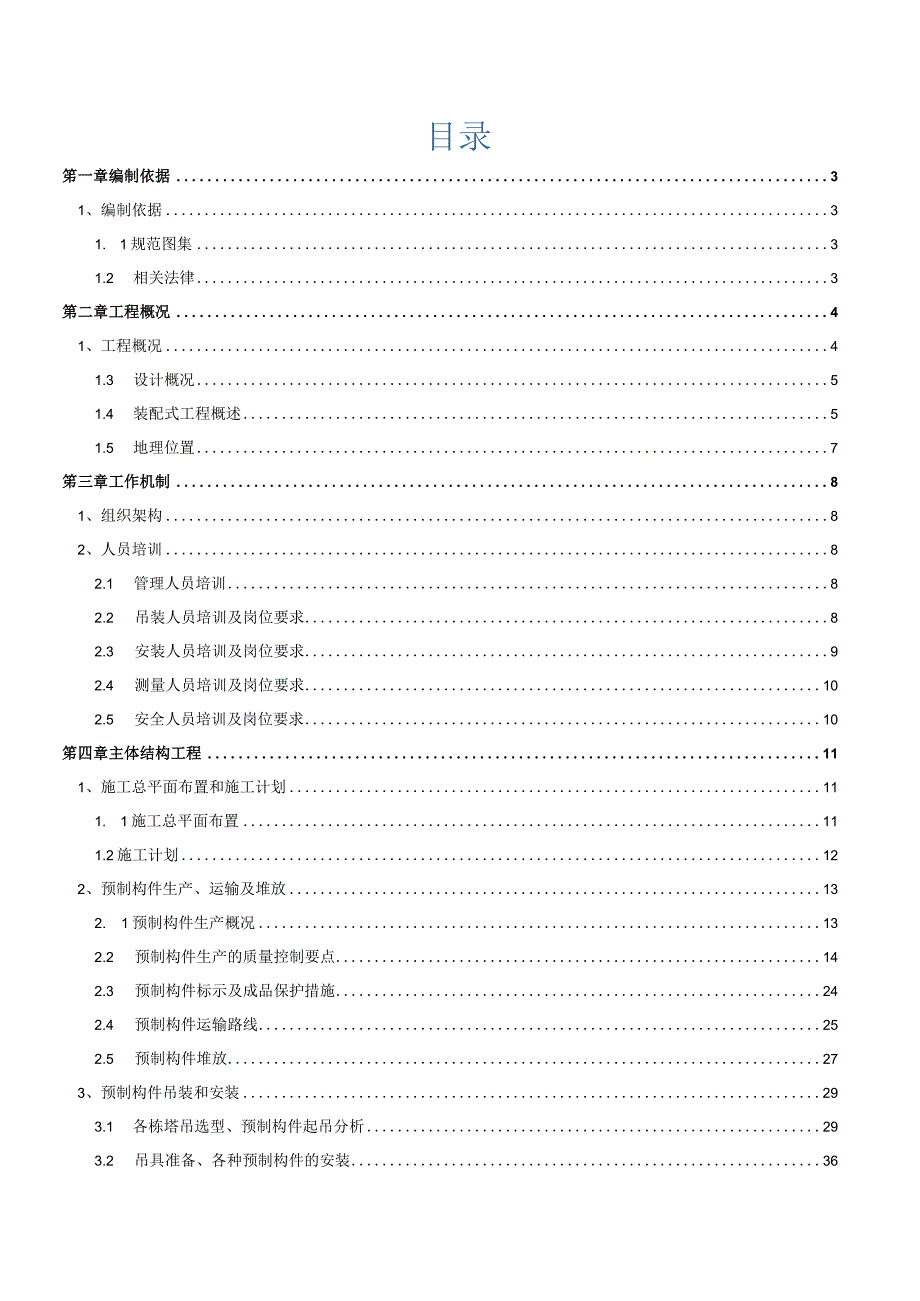

1、装配式建筑构件施工吊装方案目录笫一章编制依据31、编制依据31. 1规范图集31.2 相关法律3第二章工程概况41、工程概况41.3 设计概况51.4 装配式工程概述51.5 地理位置7笫三章工作机制81、组织架构82、人员培训82.1 管理人员培训82.2 吊装人员培训及岗位要求82.3 安装人员培训及岗位要求92.4 测量人员培训及岗位要求102.5 安全人员培训及岗位要求10笫四章主体结构工程111、施工总平面布置和施工计划111. 1施工总平面布置111.2施工计划122、预制构件生产、运输及堆放132. 1预制构件生产概况132.2 预制构件生产的质量控制要点142.3 预制构件标示

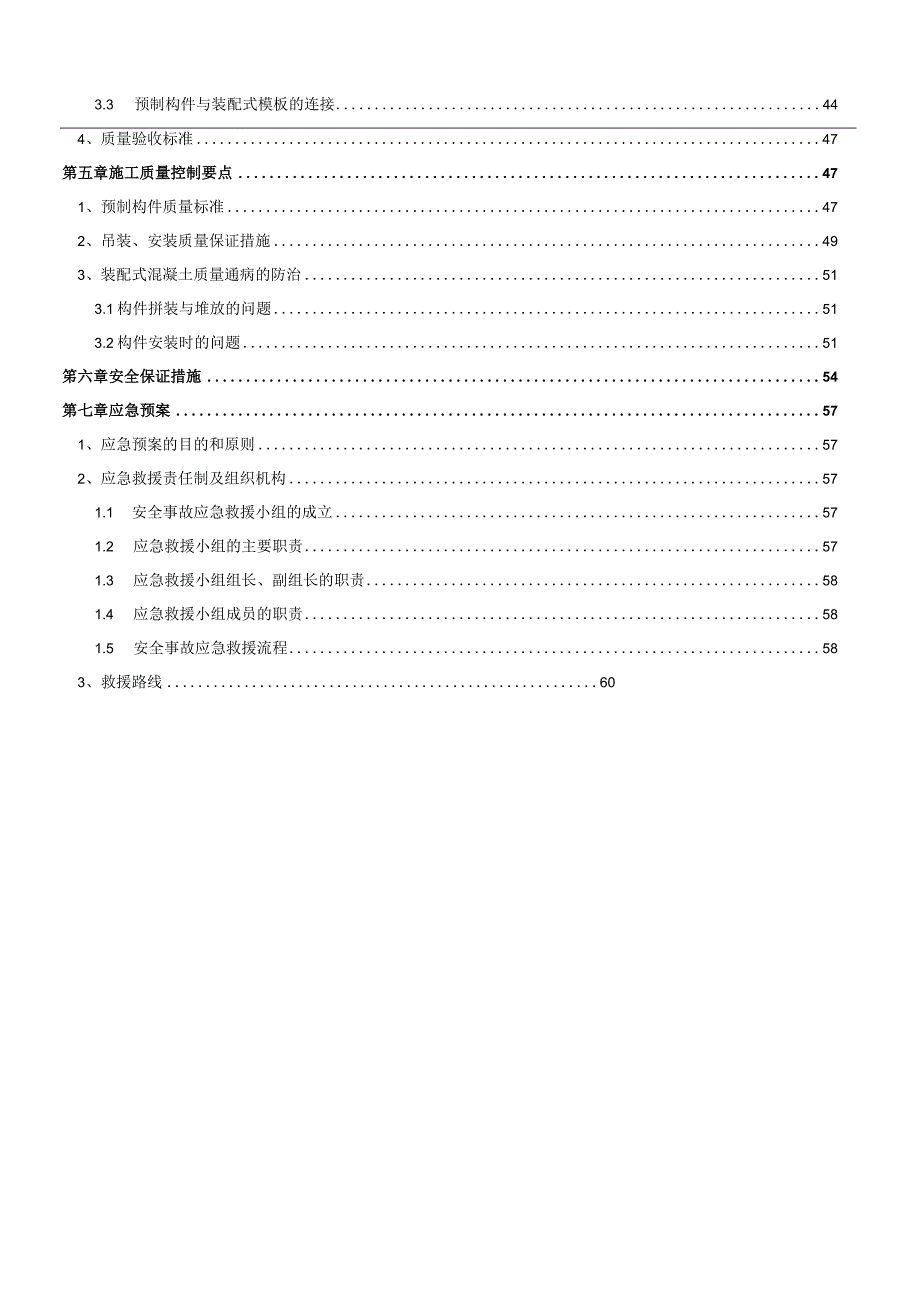

2、及成品保护措施242.4 预制构件运输路线252.5 预制构件堆放273、预制构件吊装和安装293.1 各栋塔吊选型、预制构件起吊分析293.2 吊具准备、各种预制构件的安装363.3 预制构件与装配式模板的连接444、质量验收标准47第五章施工质量控制要点471、预制构件质量标准472、吊装、安装质量保证措施493、装配式混凝土质量通病的防治513.1构件拼装与堆放的问题513.2构件安装时的问题51笫六章安全保证措施54第七章应急预案571、应急预案的目的和原则572、应急救援责任制及组织机构571.1 安全事故应急救援小组的成立571.2 应急救援小组的主要职责571.3 应急救援小组组
3、长、副组长的职责581.4 应急救援小组成员的职责581.5 安全事故应急救援流程583、救援路线60第一章编制依据1、编制依据1.1规范图集序号规范名称编号12345678910111.2相关法律序号规范名称编号12345678第二章工程概况1、工程概况项目总用地24109.0411规划1栋31层人才住房,6栋36/37层商品住宅。3栋2层商业及配套群楼,1栋3层幼儿园,地下二层停车库。容积率4.5。公共配套设施主要包括2000皿的文化活动室、100o皿的社区健康服务中心、500的社区菜市场、400Hl2的便民服务站、250Irf的社区管理用房、5011f的社区警务室、220的物业服务用房、
4、以及2400疔的9班幼儿园。各子单位工程概况见下表:序号项目内容1工程名称2工程地址3建设单位4设计单位5监理单位6勘察单位7合同质量目标1.2设计概况主要技术经济指标建筑用地面积(Itf)24109.04总建筑面积(Hf)145870.40结构形式框架剪力墙结构栋号高度层数规定功能规定面积核增功能核增面积1栋116.90/119.9036/37商品住宅41701.39架空休闲2203.05商业2600消防避难空间821.162栋116.9037商品住宅14105.88架空休闲474.99社区健康服务中心1000.00消防避难空间232.92社区管理用房250.00社区警务室50.003栋98
5、.90/118.3031/37商品住宅28062.73架空休闲1720.95人才房13800.00消防避难空间465.84商业1400.00骑楼下方空间488.81文化活动室2000.00社区菜市场500.00便民服务站400.00物业服务用房220.004栋12.43九班幼儿园2400.001.3装配式工程概述本项目实施装配式的楼栋为1栋A座、1栋B座、1栋C座、2栋、3栋A座、3栋B座超高层住宅和3栋C座高层人才住房,均满足深圳市评分要求。1栋A座117.6m预制外墙(凸窗、下挂板)、预制叠合楼板、预制内墙条板531栋B座114.6m预制外墙(凸窗、下挂板)、预制叠合楼板、预制内墙条板53
6、1栋C座114.6m预制外墙(凸窗、下挂板)、预制叠合楼板、预制内墙条板532栋114.6m预制外墙(凸窗、下挂板)、预制叠合楼板、预制内墙条板533栋A座116.Om预制外墙(凸窗、下挂板)、预制叠合楼板、预制内墙条板533栋B座116.Om预制外墙(凸窗、下挂板)、预制叠合楼板、预制内墙条板533栋C座98.6m预制外墙(凸窗、下挂板)、预制叠合楼板、预制内墙条板53预制外墙凸窗预制外墙下挂板预制叠合楼板1栋A座437每层15块最重3.9T每层3块最重1.78T每层16块最重1.79T1072块1栋B座436每层15块最重3.9T每层3块最重1.78T每层16块最重1.79T1038块1栋
7、C座436每层15块最重3.9T每层3块最重1.78T每层16块最重1.79T1038块2栋437每层15块最重3.9T每层3块最重1.78T每层16块最重1.79T1072块3栋537每层15块每层3块每层16块1038块A座最重3.9T最重1.78T最重1.79T3栋B座537每层15块最重3.9T每层3块最重1.78T每层16块最重1.79T1038块3栋C座331每层10块最重4.63T每层4块最重1.38T每层22块最重1.34T1022块1.4地理位置项目鸟瞰图第三章工作机制1、组织架构2、人员培训2.1 管理人员培训(1)人员:建设单位、设计单位、监理单位、施工单位管理人员(2)
8、培训内容:混凝土结构工程施工质量验收规范(GB50204-2015)、混凝土结构工程施工规范(GB50666-2(H1)、桁架钢筋混凝土叠合板(15G366T)、装配式混凝土结构技术规程(JGJ-I2014)、预制装配钢筋混凝土外墙技术规程(SJG24-2012).预制装配整体式钢筋混凝土结构技术规范(SJG18-2009)等相关安装工作内容。建设单位:总承包单位:设计单位:序号单位/部门单位职责1建设单位负责项目各方的统筹、协调管理工作2设计单位协调设计全面工作、提供技术支持3施工单位出具施工图纸、变更,提供技术支持4监理单位监督现场各单位、参与相关验收2.2吊装人员培训及岗位要求(1)人员
9、:塔司、信号工、司索工(2)培训内容:建筑施工起重吊装工程安全技术规范(JGJ276-2012)、建筑施工安全检查标准(JGJ59-2011).建筑施工手册等相关吊装工作内容。(3)岗位职责和要求:相关人员必须持证上岗。塔司严格按信号工的指令进行操作,严格执行“十不吊”的规定。信号工在保证安全的情况下才能发布指令,指令必须清晰。司索工必须了解不同规格构件的重量、几何尺寸、重心位置,班前必须对进行检查,起钩前必须检查钢丝绳、卡环处在最合理的受力状态,预制外墙板没有做斜撑固定前不允许摘钩。根据构件的受力特征进行专项技术交底培训,确保构件吊装时依照构件原有受力情况,防止构件吊装过程中发生损坏;根据构
10、件的安装方中准备必要的连接工器具,确保安装快捷,连接可靠;根据构件的连接方中,进行连接钢筋定位、构件套筒灌浆连接、螺栓连接、规范操作顺序的培训,增强连接施工人员的操作质量意识。2.3安装人员培训及岗位要求(1)人员:预制构件安装相关人员(2)培训内容:装配式混凝土结构技术规程(JGJT2014)、装配式混凝土结构技术规程(JGJ-I2014)、预制装配钢筋混凝土外墙技术规程(SJG24-2012).预制装配整体式钢筋混凝土结构技术规范(SJG18-2009)等相关安装工作内容。(3)岗位职责和工作要求:上岗前必须接受现场的相关培训。熟悉拆分图纸,预制构件安装顺序,必须按照相关的工艺流程进行操作
11、,不得违章作业。预制构件不得磕碰,注意成品保护。严格按要求进行注浆,保证质量要求。外墙板就位后,及时进行斜撑固定。在正式操作前必须进过试吊熟悉操作工序。2.4 测量人员培训及岗位要求(1)人员:测量员(2)培训内容:工程测量规范(GB/T50228-2011),建筑施工手册等相关工作内容。(3)岗位职责和要求:熟悉工艺设计图纸和施工指导图纸;熟悉测量仪器的使用,如全站仪、经纬仪、水准仪、激光铅垂仪等;熟悉装配式施工手册;熟悉装配式施工测量工序及质量控制要点;相关人员必须经过国家考核通过并持有岗位证书。2.5 安全人员培训及岗位要求(1)人员:安全员(2)培训内容:建筑施工安全检查标准(JGJ5
12、9-2011)、建筑施工手册等相关安全工作内容。(3)岗位职责和要求:了解施工危险作业的各种规范;熟悉装配式施工手册;相关人员必须经过国家考核通过并持有岗位证书。第四章主体结构工程1、施工总平面布置和施工计划1.1 施工总平面布置本工程位于广东省深圳市光明区,东至光明大道,西至启德二路,北至启德一路,南至科能路,交通便利。3栋A座、3栋B座、3栋C座PC预制构件从东北门驶入到达待吊装及卸车位置,再从东北门驶出场地。1栋A座、1栋B座、1栋C座、2栋PC预制构件从东北门驶入到达待吊装及卸车位置,再从西南门驶出场地,堆场及吊装范围均在塔吊5t时作用半径55m范围之内。主体施工铝模、爬架、预制构件堆放阶段铝模、爬架上楼,预制构件、预制内墙堆放阶段1.2 施工计划(1)单个构件吊装工序耗时分析吊装工耗时分析预制外墙(凸窗、下挂板)(min)预制叠合楼板(mm)底层起吊21.5回转151安装就位105安装微调53松钩2.52落钩1.51.5平时耗时(mm)22.514中层起吊21.5回转32安装就位84安装微调53松钩2.52落钩33平时耗时(min)23.5155顶层起吊21.5回转453安装就位52安装微调53松钩252落钩4545平时耗时(mm)23.516(2)各栋标准层吊装耗时分析件数量楼舞、预制
